BEDIENUNGSANLEITUNG S-LS-35 Stamos

Dieses Benutzerhandbuch wurde mithilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Richtigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über [e-mail] erhältlich.

Technische Daten

Parameter - Beschreibung Parameter - Wert
Produktname	Labornetzgerät
Modell	S-LS-33	S-LS-34 S-LS-35
Nennspannung [V~] / Frequenz [Hz]	230/50	230/50	230/50
Maximale Leistungsaufnahme [W]	125	205	405
Gleichspannungsregelbereich [V]	0-30	0-30	0-30
Bereich der Stromregelung [A]	0-3	0-5	0-10
Welligkeit	10mV/20mArms
Sicherheitseinrichtungen	OVP, OCP, OTP, eingebaute Strombegrenzung schützend vor Überlastung
Sicherung	F5AL250V
Umgebungstemperatur [°C] / relative Feuchtigkeit [%] während der Nutzung	0-40/<75
Spannungsstabilitätsfaktor	CV≤0.05%+1mVCC≤0.05%+10mA
Stromstabilitätsfaktor	CV≤0.1%+5mVCC≤0.1%+10mA
Abmessungen [mm] 260x125x160
Gewicht [kg] 2

1. Allgemeine Beschreibung

Diese Anleitung ist als Hilfe für eine sichere und zuverlässige Nutzung gedacht. Das Produkt wurde strikt nach den technischen Vorgaben und unter Verwendung modernster Technologien und Komponenten sowie unter Wahrung der höchsten Qualitätsstandards entworfen und angefertigt.

VOR INBETRIEBNAHME MUSS DIE ANLEITUNG GENAU DURCHGELESEN UND VERSTANDEN WERDEN.

Für einen langen und zuverlässigen Betrieb des Geräts muss auf die richtige Handhabung und Wartung entsprechend den in dieser Anleitung angeführten Vorgaben geachtet werden. Die in dieser Anleitung angegebenen technischen Daten und die Spezifikation sind aktuell. Der Hersteller behält sich das Recht vor, im Rahmen der Verbesserung der Qualität Änderungen vorzunehmen. Unter Berücksichtigung des technischen Fortschritts und der Geräuschreduzierung wurde das Gerät so entworfen und produziert, dass das infolge der Geräuschemission entstehende Risiko auf dem niedrigsten Niveau gehalten wird.

Erläuterung der Symbole

CE	Das Produkt erfüllt die geltenden Sicherheitsnormen.
	Gebrauchsanweisung beachten.
	Recycling-Produkt.
	ACHTUNG! oder WARNUNG! oder HINWEIS! um auf bestimmte Umstände aufmerksam zu machen (Allgemeines Warnzeichen).
	ACHTUNG! Warnung vor elektrischer Spannung!

HINWEIS!

In der vorliegenden Anleitung sind Beispielbilder vorhanden, die von dem tatsächlichen Aussehen das Produkt abweichen können.

2. Nutzungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen durch. Die

Nichtbeachtung der Warnungen und Anweisungen kann zu elektrischen Schlägen, Feuer und / oder schweren Verletzungen bis hin zum Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnungen und Beschreibung des Handbuchs bezieht sich auf .

Benutzen Sie das Gerät nicht in Räumen mit sehr hoher Luftfeuchtigkeit / in unmittelbarer Nähe von Wasserbehältnissen!

Lassen Sie das Gerät nicht nass werden. Gefahr eines elektrischen Schlags!

Die Ventilationsöffnungen dürfen nicht verdeckt werden!

2.1. Elektrische Sicherheit

a) Der Gerätestecker muss mit der Steckdose kompatibel sein. Ändern Sie den Stecker in keiner Weise. Original-Stecker und passende Steckdosen vermindern das Risiko eines elektrichen Schlag.
b) Vermeiden Sie das Berühren von geerdeten Bauteilen wie Rohrleitungen, Heizkörpern, Öfen und Kühlschränken. Es besteht das erhöhte Risiko eines elektrischen Schlags, wenn Ihr Körper durch nasse Oberflächen und in feuchter Umgebung geerdet ist. Wasser, das in das Gerät eintritt, erhöht das Risiko von Beschädigungen und elektrischen Schlägen.
c) Berühren Sie das Gerät nicht mit nassen oder feuchten Händen.
d) Verwenden Sie das Kabel nicht in unsachgemäßer Weise. Verwenden Sie es niemals zum Tragen des Geräts oder zum Herausziehen des Steckers. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder geschweißte Kabel erhöhen das Risiko eines elektrischen Schlags.
e) Wenn sich die Verwendung des Geräts in feuchter Umgebung nicht verhindern lässt, verwenden Sie einen Fehlerstrom-Schutzschalter (RCD). Mit einem RCD verringert sich das Risiko eines elektrischen Schlags.
f) Vergewissern Sie sich, dass das Gerät ordnungsgemäß geerdet ist.
g) Es ist verboten, das Gerät zu verwenden, wenn das Netzkabel beschädigt ist oder offensichtliche Gebrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt werden.

h) Treffen Sie beim Anschließen des Geräts Vorsichtsmaßnahmen gegen statische Aufladung.

2.2. Sicherheit am Arbeitsplatz

a) Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet. Unordnung oder schlechte Beleuchtung können zu Unfällen führen. Seien Sie voraussichtig, beobachten Sie, was getan wird und bewahren Sie Ihren gesunden Menschenverstand bei der Verwendung des Gerätes.
b) Benutzen Sie das Gerät nicht in explosionsgefährdeten Bereichen, zum Beispiel in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Geräte können unter Umständen Funken erzeugen, welche Staub oder Dämpfe entzünden können.
c) Im Falle eines Schadens oder einer Störung sollte das Gerät sofort ausgeschaltet und dies einer autorisierten Person gemeldet werden.
d) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Service des Herstellers.
e) Reparaturen dürfen nur vom Service des Herstellers durchgeführt werden. Führen Sie keine Reparaturen auf eigene Faust durch!
f) Zum Löschen des Gerätes bei Brand oder Feuer, nur Pulver-Feuerlöscher oder Kohlendioxidlöscher (CO2) verwenden.
g) Kinder und Unbefugte dürfen am Arbeitsplatz nicht anwesend sein. (Unachtsamkeit kann zum Verlust der Kontrolle über das Gerät führen).
h) Überprüfen Sie regelmäßig den Zustand der Sicherheitsinformationsaufkleber. Falls die Aufkleber unleserlich sind, sollten sie ausgetauscht werden.
i) Bewahren Sie die Gebrauchsanleitung für den weiteren Gebrauch auf. Sollte dieses Gerät an Dritte weitergegeben werden, muss die Gebrauchsanleitung mit ausgehändigt werden.

Hinweis! Kinder und Unbeteiligte müssen bei der Arbeit mit diesem Gerät gesichert werden.

2.3. Persönliche Sicherheit

a) Es ist nicht gestattet, das Gerät im Zustand der Ermüdung, Krankheit, unter Einfluss von Alkohol, Drogen oder Medikamenten zu betreiben, wenn diese die Fähigkeit das Gerät zu bedienen, einschränken.
b) Das Gerät ist nicht dazu bestimmt, durch Personen (darunter Kinder) mit eingeschränkten physischen, sensorischen und geistigen Fähigkeiten bzw. durch Personen ohne entsprechende Erfahrung und/oder entsprechendes Wissen bedient zu werden, es sei denn es gibt eine für ihre Aufsicht und

Sicherheit zuständige Person bzw. sie haben von dieser Person entsprechende Hinweise in Bezug auf die Bedienung das Gerät erhalten.

c) Seien Sie aufmerksam und verwenden Sie Ihren gesunden Menschenverstand beim Betreiben des Gerätes. Ein Moment der Unaufmerksamkeit während der Arbeit kann zu schweren Verletzungen führen.
d) Um eine versehentliche Inbetriebnahme zu vermeiden, vergewissern Sie sich, dass der Schalter vor dem Anschließen an eine Stromquelle ausgeschaltet ist.
e) Das Gerät ist kein Spielzeug. Kinder sollten unter Aufsicht stehen, damit sie nicht mit dem Gerät spielen.

2.4. Sichere Anwendung des Geräts

a) Benutzen Sie das Gerät nicht, wenn der EIN-/AUS-Schalter nicht ordnungsgemäß funktioniert. Geräte, die per Schalter nicht gesteuert werden können, sind gefährlich und müssen repariert werden.
b) Trennen Sie das Gerät von der Stromversorgung, bevor Sie mit der Einstellung, Reinigung und Wartung beginnen. Eine solche vorbeugende Maßnahme verringert das Risiko einer versehentlichen Aktivierung des Geräts.
c) Nicht verwendete Werkzeuge sind außerhalb der Reichweite von Kindern sowie von Personen aufzubewahren, welche weder das Gerät selbst, noch die entsprechende Anleitung kennen. In den Händen unerfahrener Personen können derlei Geräte eine Gefahr darstellen.
d) Halten Sie das Gerät im einwandfreien Zustand.
e) Halten Sie das Gerät außerhalb der Reichweite von Kindern.
f) Reparatur und Wartung von Geräten dürfen nur von qualifiziertem Fachpersonal und mit Original-Ersatzteilen durchgeführt werden. Dadurch wird die Sicherheit bei der Nutzung gewährleistet.
g) Um die vorgesehene Betriebsintegrität des Gerätes zu gewährleisten, dürfen die werksmäßig montierten Abdeckungen oder Schrauben nicht entfernt werden.
h) Es ist verboten, das Gerät während der Arbeit zu schieben, umzustellen oder umzudrehen.
i) Lassen Sie dieses Gerät nicht unbeaufsichtigt, während es in Betrieb ist.
j) Das Gerät regelmäßig reinigen, damit sich kein Schmutz auf Dauer festsetzen kann.
k) Das Gerät ist kein Spielzeug. Reinigung und Wartung dürfen nicht von Kindern ausgeführt werden, wenn diese nicht unter der Aufsicht von Erwachsenen stehen.
I) Legen Sie keine schweren Gegenstände auf das Gerätegehäuse.
m) Vermeiden Sie Schläge oder falsche Handhabung, um Schäden am Gerät zu vermeiden.
n) Einige Teile dieses Gerätes können sehr warm werden. Um Verletzungen zu vermeiden, seien Sie beim Berühren dieser Flächen vorsichtig.

o) Es ist verboten, den Netzadapter über einen längeren Zeitraum unter Volllast zu betreiben, da das Gerät dadurch beschädigt werden kann.
p) Die Ausgangsspannung des Netzadapters darf die Eingangsspannung des zu versorgenden Geräts nicht überschreiten. Eine zu hohe Spannung kann das betriebene Gerät beschädigen.
q) Trennen Sie vor jeder Änderung des Netzteil-Betriebsmodus zuerst die angeschlossenen externen Lastkabel.
r) Schalten Sie das Gerät nicht allzu oft ein und aus, da dies seine Lebensdauer verkürzen kann. Jedes Mal, wenn der Strom eingeschaltet wird, gibt es eine Übergangszeit von 2-3 Sekunden. Nach dem Ausschalten dauert die Einschwing-Vorbereitungszeit 1-2 Sekunden.
s) Das Gerät ist für die Verwendung in Innenräumen bestimmt.

ACHTUNG! Obwohl das Gerät mit dem Gedanken an die Sicherheit entworfen wurde, besitzt es bestimmte Schutzmechanismen. Trotz der Verwendung zusätzlicher Sicherheitselemente besteht bei der Bedienung immer noch ein Verletzungsrisiko. Es wird empfohlen, bei der Nutzung Vorsicht und Vernunft valten zu lassen.

3. Nutzungsbedingungen

Das Gerät ist dafür ausgelegt, externe Geräte mit Konstantstrom und einer bestimmten Spannung zu versorgen.

Für alle Schäden bei nicht sachgemäßer Verwendung haftet allein der Betreiber.

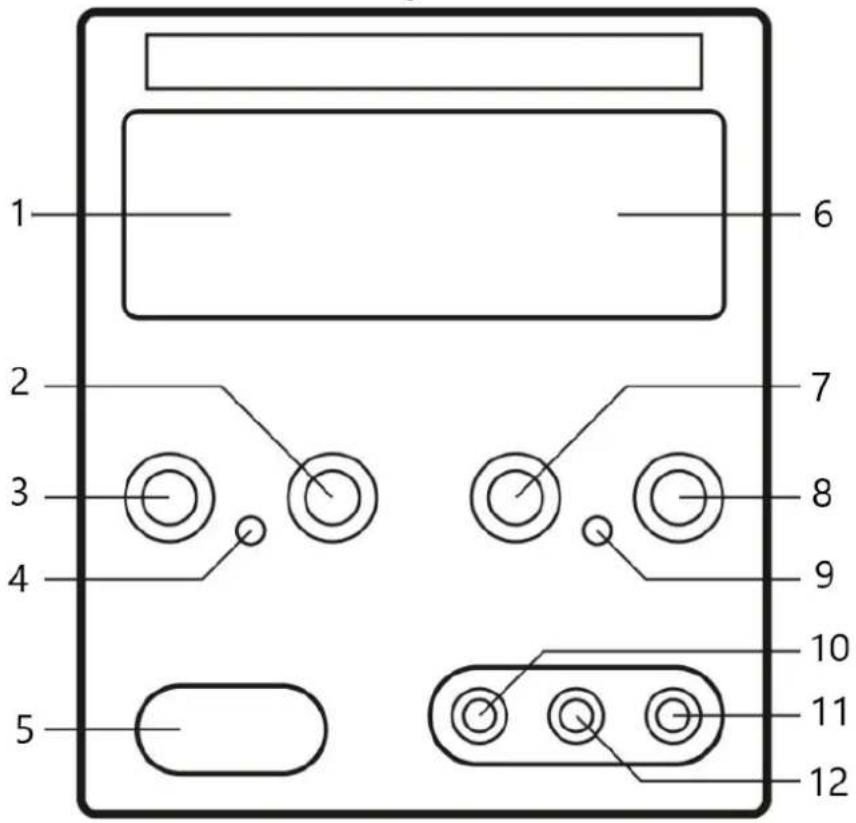

3.1. Gerätebeschreibung

1 2 3 4 5 6 7 8 9 10 11 12

DE

13 14 15

1. Displayanzeige des Werts der Ausgangstromsstärke
2. Einstellknopf für den groben Wert der Stromstärke
3. Einstellknopf für den genauen Wert der Stromstärke
4. Diode: Aktivitätsanzeige des Stromstärkestabilitätssmodus
5. Ein-/Ausschalttaste
6. Displayanzeige des Werts der Ausgangsspannung
7. Einstellknopf des genauen Spannungswerts
8. Einstellknopf für den groben Spannungswert
9. Diode: Aktivitätsanzeige des Spannungsstabilitätsmodus
10. Minuspol (-)
11. Erdung
12. Pluspol (+)

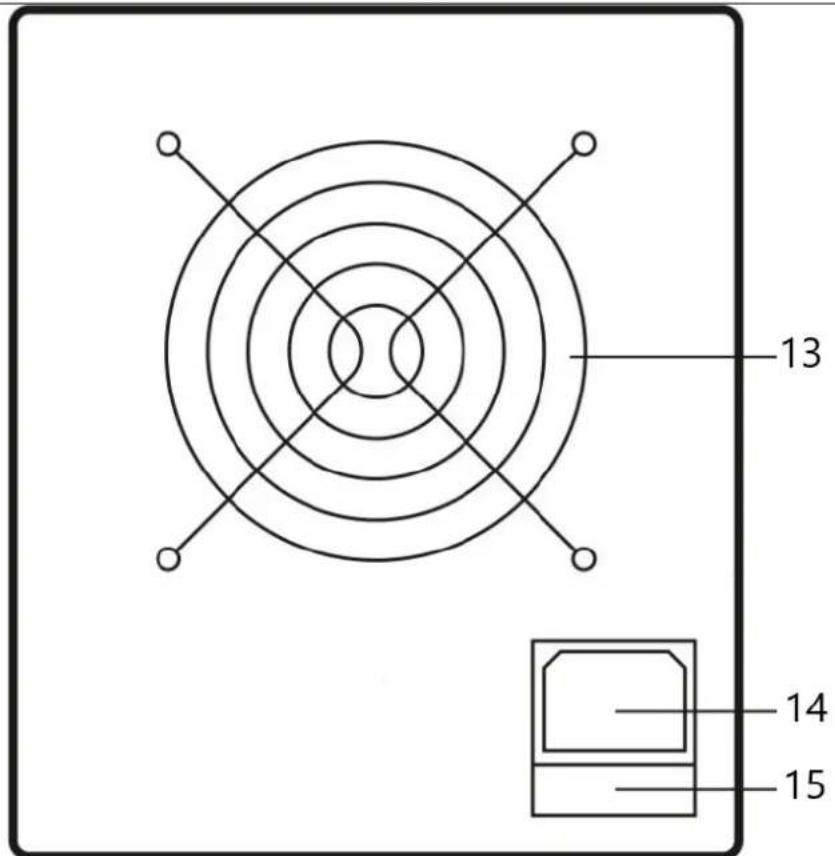

13. Lüfter
14. Steckdose der Stromversorgung
15. Sicherungsssockel

3.2. Vorbereitung zum Betrieb

ARBEITSSTELLE DES GERÄTES

Die Temperatur der Umgebung sollte nicht höher als 40°C sein und die relative Luftfeuchtigkeit sollte 75% nicht überschreiten. Stellen Sie das Gerät so auf, dass eine gute Luftzirkulation gewährleistet ist. Es ist auf allen Seiten ein Mindestabstand von wenigstens 10 cm einzuhalten. Halten Sie das Gerät von allen heißen Flächen fern. Betreiben Sie das Gerät stets auf einer ebenen, stabilen, sauberen, feuerfesten und trockenen Fläche und außerhalb der Reichweite von Kindern oder Personen mit geistigen Behinderungen. Platzieren Sie das Gerät so, dass der Netzstecker jederzeit zugänglich und nicht verdeckt ist. Achten Sie darauf, dass die Stromversorgung des Gerätes den Angaben auf dem Produktschild entspricht.

3.3. Arbeit mit dem Gerät

Betrieb

1. Das Gerät auf stabilem Untergrund aufstellen und das Netzkabel an die Stromquelle gemäß Typenschild des Netzgerätes anschließen.
2. Machen Sie sich mit den Leistungsparametern des an die Stromversorgung angeschlossenen Geräts vertraut.
3. Schalten Sie das Gerät ein, indem Sie die Ein-/Aus-Taste (5) drücken.
4. Je nach Bedarf sollte die Spannungs- oder Stromgrenze folgendermaßen eingestellt werden:

a) Einstellen der Spannungswertgrenze:

• Drehen Sie die Stromeinstellknöpfe (2) und (3) im Uhrzeigersinn bis zum Maximum.
• Stellen Sie den bevorzugten Wert mit den Spannungseinstellknöpfen (7) und (9) ein.
• Schalten Sie das Gerät aus, indem Sie die Ein/Aus-Taste (5) drücken.

b) Einstellen des Stromstärkewerts (Grenze):

• Stellen Sie den Spannungswert (7) und (9) mit den Knöpfen ein, um den Wert zwischen 3 und 5 V einzustellen.
• Drehen Sie die Stromeinstellknöpfe (2) und (3) auf den Wert Minimum.
• Schalten Sie das Gerät aus, indem Sie die Ein-/Aus-Taste (5) drücken.
• Verbinden Sie den Plus-(12) und den Minuspol (10) mit der Messleitung miteinander.
• Schalten Sie das Gerät ein, indem Sie die Ein-/Aus-Taste (5) drücken.
• Stellen Sie mit den Einstellknöpfen (2) und (3) den bevorzugten Wert ein.

- Drehen Sie die Spannungseinstellknöpfe (7) und (9) auf den Wert Maximum.

• Schalten Sie das Gerät aus, indem Sie die Ein-/Aus-Taste (5) drücken.
• Trennen Sie das Polverbindungskabel.

Hinweis: Schließen Sie die Pole nicht zu lange kurz und führen Sie den Vorgang so schnell wie möglich aus. Bei einem Kurzschluss in der Stromversorgung tritt etwas Lärm auf, was normal ist.

1. Schließen Sie nach dem Einstellen der Parameter die externe Last an die entsprechenden Pole (+) und (-) an.
2. Schalten Sie das Gerät mit der Ein-/Aus-Taste (5) ein.
3. Das Gerät wechselt je nach Last automatisch zwischen den Modi CC und CV. Wenn zum Beispiel bei einer Strombegrenzung von 10 A die externe Last mit einem niedrigeren Strom als dem eingestellten Strom versorgt wird, befindet sich das Netzteil immer im CV-Modus. Wenn es dagegen mit einem Strom von mehr als 10 A versorgt wird, wechselt der Netzadapter automatisch in den CC-Modus.
4. Das Gerät verfügt über einen Wärmeschutzabsicherung. Trennen Sie das Gerät im Schutzfall von der Stromversorgung, kühlen Sie es ab und beseitigen Sie die Ursache für die Schutzauslösung. Das Gerät kann neu gestartet werden.
5. Das Gerät verfügt über einen Überlastschutz (OCP) und einen Überspannungsschutz (OVP). Trennen Sie im Schutzfall die externe Last und vergewissern Sie sich, dass die Spannungsversorgungsparameter den Ausgangsparametern des Netzadapters entsprechen.
6. Schalten Sie nach Beendigung der Arbeiten das Gerät aus, trennen Sie die externe Last und anschließend trennen Sie das Gerät von der Stromversorgung.

3.4. Reinigung und Wartung

a) Vor jeder Reinigung und Einstellung, dem Austausch von Zubehör oder wenn das Gerät nicht benutzt wird, ziehen Sie den Netzstecker.
b) Verwenden Sie zum Reinigen der Oberfläche ausschließlich Mittel ohne ätzende Inhaltsstoffe.
c) Lassen Sie nach jeder Reinigung alle Teile gut trocknen, bevor das Gerät erneut verwendet wird.
d) Bewahren Sie das Gerät an einem trockenen, kühlen, vor Feuchtigkeit und direkter Sonneneinstrahlung geschütztem Ort auf.
e) Es ist untersagt die Maschine mit Wasserstrahlen zu besprühen.

DE

f) Man muss vermeiden, dass Wasser durch die Belüftungsöffnungen am Gehäuse ins Innere gelangt.
g) Die Belüftungsöffnungen sind mit Pinsel und Druckluft zu reinigen.
h) Hinsichtlich der technischen Effizienz und eventueller Schäden sollte eine regelmäßige Überprüfung des Gerätes durchgeführt werden.
i) Überprüfen Sie das Netzkabel auf Isolationsschäden, Anzeichen von Rissen und andere Schäden.
j) Stellen Sie sicher, dass die Klemm- und Gehäuseschrauben nicht locker sind.
k) Zum Reinigen nutzen Sie bitte einen weichen Lappen.
I) Damit der Brandschutz gewährleistet wird, die Sicherung nur gegen eine solche austauschen, die von entsprechendem Typ und Klasse ist.
m) Um einen Stromschlag zu vermeiden ist die Schutzleitung zu erden. Die Abdeckungen nicht entfernen.
n) Die Wartung sollte nur von qualifiziertem Personal vorgenommen werden.

Austausch der Sicherung

ACHTUNG! Die Sicherung sollte von einem spezialsierten Fachmann ausgetauscht werden.

1) Trennen Sie das Gerät von der Stromversorgung.
2) Trennen Sie das Netzkabel und entfernen Sie den Sicherungssockel.

3) Ersetzen Sie die Sicherung durch eine neue mit den gleichen Parametern.
4) Montieren Sie erneut den Sicherungsssockel.

ACHTUNG! Wenden Sie beim Entfernen und Installieren des Sicherungssockels keine übermäßige Kraft an, um eine Beschädigung der Sicherungssockels zu vermeiden.

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES

ÜBER ELEKTRO - UND ELEKTRONIK - ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung

von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
