BRUKSANVISNING S-LS-35 Stamos

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Laboratoriestrømforsyning
Modell	S-LS-33	S-LS-34 S-LS-35
Nominell spenning [V~/~] /Frekvens [Hz]	230/50	230/50	230/50
Maksimal strømforbruk[W]	125	205	405
DCspenningsjusteringsområde[V]	0-30 0-30	0-30
Strømadjusteringsområde[A]	0-3 0-5 0-10
Rippel	10mV/20mA
Beskyttelser	OVP, OCP, OTP, innebygd strømbegrensning forbeskyttelse mot overbelastning
Sikring	F5AL250V
Omgivelsestemperatur [°C]/ Relativ luftfuktighet [%]under bruk	0-40/<75
Linjeregulering	CV≤0.05%+1mV
Lastregulering	CV≤0.1%+5mV
Dimensjoner [mm] 260x125x160
Vekt [kg] 2

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÄTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

	Produktet oppfyller de relevante sikkerhetsstandardene.
	Les instruksjonene før bruk.
	Produktet må resirkuleres.
	ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen.(generelt advarselsskilt)
	OBS! Advarsel om elektrisk støt!

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

2. Sikkerhet ved bruk

OBS! Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlige personskader eller dødsfall.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til .

Ikke bruk i svært fuktige miljøer eller i umiddelbar nærhet av vanntanker.

Forhindre at enheten blir våt. Fare for elektrisk støt!

Ikke dekk til ventilasjonsåpningene!

2.1. Elektrisk sikkerhet

a) Støpselet må passe til stikkontakten. Ikke modifiser støpselet på noen måte. Bruk av originale støpsler og matchende stikkontakter reduserer risikoen for elektrisk støt.
b) Unngå å berøre jordede elementer som rør, varmeovner, kjeler og kjøleskap. Det er økt risiko for elektrisk støt hvis det jordede apparatet utsettes for regn, kommer i direkte kontakt med en våt overflate eller brukes i et fuktig miljø. Vann som trenger inn i enheten øker risikoen for skade på enheten og for elektrisk støt.
c) Ikke berør enheten med våte eller fuktige hender.
d) Bruk kabelen kun til sitt tiltenkte formål. Bruk den aldri til å bære enheten eller til å trekke støpselet ut av en stikkontakt. Hold kabelen unna varmekilder, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede kabler øker risikoen for elektrisk støt.
e) Hvis bruk av enheten i et fuktig miljø ikke kan unngås, bør en jordfeilbryter (RCD) benyttes. Bruk av en RCD reduserer risikoen for elektrisk støt.
f) Sørg for at enheten er riktig jordet.
g) Ikke bruk enheten hvis strømkabelen er skadet eller viser tydelige tegn på slitasje. En skadet strømkabel bør skiftes ut av en kvalifisert elektriker eller produsentens servicesenter.
h) Når du kobler til enheten, husk å ta forholdsregler mot statisk elektrisitet.

2.2. Sikkerhet på arbeidsplassen

a) Sørg for at arbeidsplassen er ren og godt opplyst. En rotete eller dårlig opplyst arbeidsplass kan føre til ulykker. Prøv å tenke fremover, observer hva som skjer, og bruk sunn fornuft når du arbeider med enheten.

b) Ikke bruk enheten i et potensielt eksplosivt miljø, for eksempel i nærvær av brennbare væsker, gasser eller støv. Enheten genererer gnister som kan antenne støv eller damper.
c) Hvis du oppdager skade eller uregelmessig drift, slå umiddelbart av enheten og rapporter det til en overordnet uten forsinkelse.
d) Hvis det er tvil om riktig bruk av enheten, kontakt produsentens kundeservice.
e) Kun produsentens autoriserte servicesenter kan reparere enheten. Ikke forsøk å utføre reparasjoner selv!
f) Ved brann, bruk et pulver- eller karbondioksid (CO₂) brannslukningsapparat (beregnet for elektriske apparater) for å slukke flammene.
g) Barn eller uautoriserte personer har ikke lov til å oppholde seg ved arbeidsstasjonen. (Forstyrrelser kan føre til tap av kontroll over enheten).
h) Inspiser regelmessig tilstanden til sikkerhetsmerkene. Hvis merkene er uleselige, må de erstattes.
i) Oppbevar denne bruksanvisningen for fremtidig referanse. Hvis enheten overleveres til en tredjepart, må bruksanvisningen følge med.

Husk! Beskytt barn og andre tilskuere när du bruker apparatet.

2.3. Personlig sikkerhet

a) Ikke bruk enheten när du er trøtt, syk eller under påvirkning av alkohol, narkotika eller medisiner som kan svekke evnen til å betjene enheten betydelig.
b) Enheten er ikke beregnet for bruk av personer (inkludert barn) med begrensede mentale og sensoriske funksjoner eller personer uten relevant erfaring og/eller kunnskap, med mindre de er under tilsyn av en ansvarlig person eller har fått opplæring i hvordan enheten skal brukes.
c) Når du arbeider med enheten, bruk sunn fornuft og vær oppmerksom. Midlertidig tap av konsentrasjon under bruk kan føre til alvorlige skader.
d) For å forhindre at enheten slår seg på utilsiktet, sørg for at bryteren er i AV- posisjon før du kobler den til en strømkilde.
e) Enheten er ikke et leketøy. Barn må holdes under oppsyn for å sikre at de ikke leker med enheten.

2.4. Sikker bruk av utstyret

a) Ikke bruk enheten hvis AV/PÅ-bryteren ikke fungerer som den skal (ikke slår enheten av og på). Enheter som ikke kan slås av og på med AV/PÅ-bryteren, er farlige, bør ikke brukes og må repareres.
b) Koble enheten fra strømforsyningen før justering, rengjøring og vedlikehold. Dette forebyggende tiltaket reduserer risikoen for utilsiktet aktivering.

c) Når enheten ikke er i bruk, oppbevar den på et trygt sted, utilgjengelig for barn og personer som ikke er kjent med enheten eller som ikke har lest bruksanvisningen. Enheten kan utgjøre en fare i hendene på uerfarne brukere.

d) Hold enheten i perfekt teknisk stand.

e) Hold enheten utenfor barns rekkevidde.

f) Reparasjon eller vedlikehold av enheten bør kun utføres av kvalifiserte personer og med originale reservedeler. Dette sikrer trygg bruk.

g) For å opprettholde enhetens funksjonelle integritet, må ikke fabrikkmonterte sikkerhetsdeksler fjernes, og ingen skruer løsnes.

h) Ikke flytt, juster eller roter enheten mens den er i bruk.

i) Ikke la enheten være uten tilsyn mens den er i bruk.

j) Rengjør enheten regelmessig for å forhindre opphopning av gjenstridig smuss.

k) Enheten er ikke et leketøy. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn av en voksen.

I) Ikke plasser tunge gjenstander på enhetens hus.

m) Unngå støt eller feil håndtering for å forhindre skade på enheten.

n) Enkelte deler av enheten kan bli svært varme. For å unngå skader, vær forsiktig ved berøring av disse overflatene.

o) Ikke bruk strømadapteren under full belastning over lengre tid; dette kan føre til skade på enheten.

p) Utgangsspenningen fra strømforsyningen må ikke overstige inngangsspenningen til enheten som forsynes med strøm. For høy spenning kan skade den tilkoblede enheten.

q) Før hver endring av strømadapterens driftsmodus, må de tilkoblede eksterne lastledningene først kobles fra.

r) Ikke slå enheten av og på for ofte, da dette kan forkorte levetiden. Hver gang strømmen slås på, er det en forbigående forberedelsestid på 2–3 sekunder. Når strømmen slås av, er forberedelsestiden 1–2 sekunder.

s) Enheten er beregnet for innendørs bruk.

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Retningslinjer for bruk

Enheten er designet for å forsyne eksterne enheter med likestrøm av en spesifikk spenning.

Brukeren er ansvarlig for skader som oppstår som følge av utilsiktet bruk av apparatet.

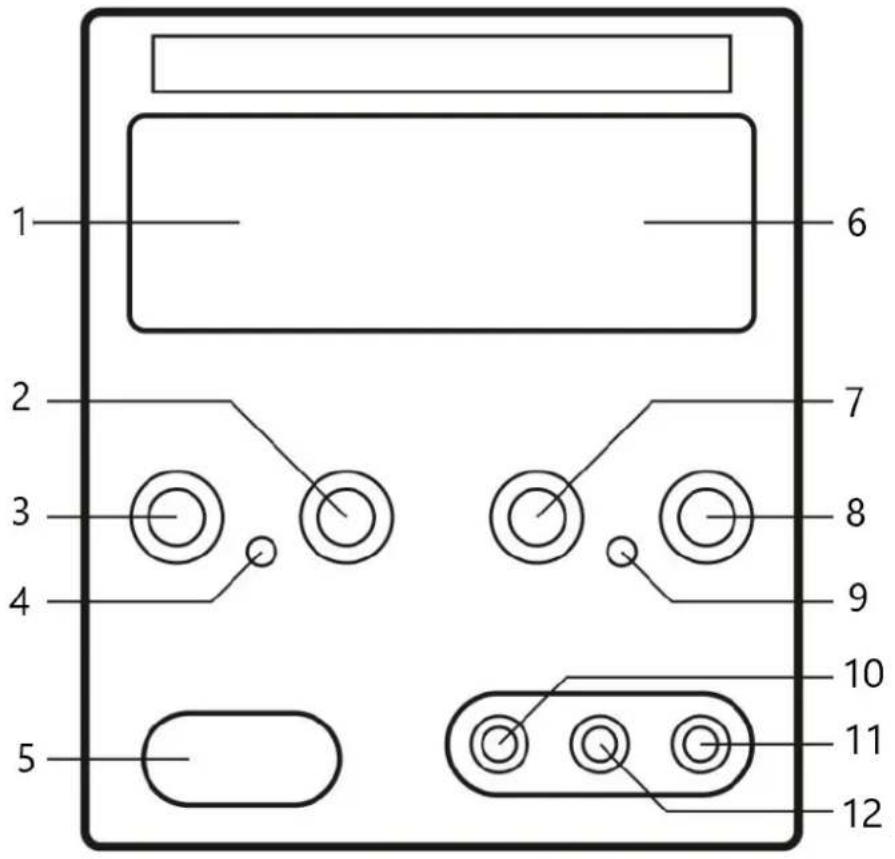

3.1. Enhetsbeskrivelse

1 2 3 4 5 6 7 8 9 10 11 12

NO

13 14 15

1. Utgangsstrømverdens skjerm
2. Grov strømverdijusteringsknapp
3. Nøyaktig strømverdijusteringsknapp
4. LED: Strømintensitetsstabilisering modus
5. På/Av knapp
6. Utgangsspenningens skjerm
7. Nøyaktig spenningsverdijusteringsknapp
8. Grov spenningsverdijusteringsknapp
9. LED: Spenningsstabiliseringsmodus status
10. Pol (-)
11. Jording
12. Pol (+)

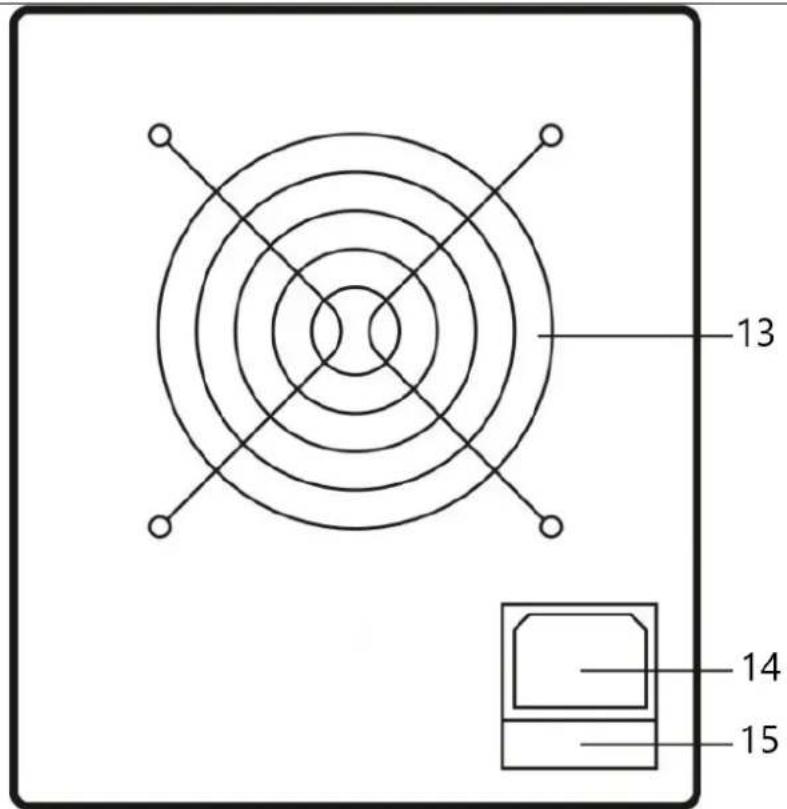

13. Vifte
14. Strømsokkel
15. Sikkerhetskontaktsokkel

3.2. Klargjøring for bruk

ENHETENS PLASSERING

Omgevingstemperaturen bør ikke være høyere enn 40°C, og relativ luftfuktighet bør være under 75%. Sørg for god ventilasjon i rommet der enheten brukes. Det bør være minst 10 cm avstand mellom enhetens sider og veggen eller andre objekter. Hold enheten unna varme overflater. Bruk enheten på en jevn, stabil, ren, brannsikker og tørr overflate, utenfor rekkevidde for barn og personer med mentale funksjonshemminger. Plasser enheten slik at du alltid har tilgang til strømpluggen. Strømkabelen til enheten må være riktig jordet og samsvare med de tekniske detaljene på produktetiketten!

3.3. Bruk av enheten

Operation

1. Plasser enheten på en stabil overflate og koble strømkabelen til en strømkilde i samsvar med strømforsyningens navneskilt.
2. Studer strømparametrene til enheten når den er koblet til strømforsyningen.

3. Slå på enheten ved å trykke på På/Av (5) knappen.

4. Avhengig av behovene, bør spenning eller strømmens grense settes som følger:

a) Innstilling av spenningsverdigrense:

• Vri strømadjusteringsknappene (2) og (3) med klokken til maks.
• Sett ønsket verdi ved hjelp av spenningsjusteringsknappene (7) og (9).
• Slå av enheten ved å trykke på På/Av-knappen (5).

b) Innstilling av strømg grense:

• Sett spenningsverdien mellom 3 ÷ 5V ved hjelp av knappene (7) og (9).

• Vri strømadjusteringsknappene (2) og (3) til minimum.

• Slå av enheten ved å trykke på På/Av-knappen (5).

• Koble de positive (12) og negative (10) polene ved hjelp av testledningen.
• Slå på enheten ved å trykke på På/Av-knappen (5).
• Bruk strømadjusteringsknappene (2) og (3) for å sette ønsket verdi.
• Vri spenningskontrollknappene (7) og (9) til maks.
• Slå av enheten ved å trykke på På/Av-knappen (5).
• Koble fra poltilkoblingsledningen.

Vennligst merk: Ikke kortslutt polene for lenge, utfør operasjonen så raskt som mulig. Når det er en kortslutning i strømforsyningen, vil du høre en svak lyd, noe som er normalt.

1. Når parametrene er satt, koble den eksterne lasten til de aktuelle polene (+) og (-).
2. Slå på enheten ved å bruke På/Av-knappen (5).
3. Enheten bytter automatisk mellom CC- og CV-modus avhengig av lasten. For eksempel, for en satt strømmgrense på 10A, hvis den eksterne lasten får strøm som er lavere enn den satte strømverdien, vil strømforsyningen alltid være i CV-modus. Hvis den derimot får en strøm høyere enn 10A, vil enheten automatisk bytte til CC-modus.
4. Enheten har termisk beskyttelse. Hvis beskyttelsen aktiveres, koble enheten fra strømforsyningen, la den kjøle seg ned og fjern årsaken til at beskyttelsen har blitt utløst. Deretter kan enheten startes på nytt.
5. Enheten har overbelastningsbeskyttelse (OCP) og overspenningsbeskyttelse (OVP). Hvis beskyttelsen aktiveres, koble fra den eksterne lasten og verifiser at strømforsyningens parametre samsvarer med laderens utgangsparametre.
6. Når arbeidet er ferdig, slå av enheten, koble fra den eksterne lasten og koble fra enheten fra strømforsyningen.

3.4. Rengjøring og vedlikehold

a) Koble fra strømkontakten før hver rengjøring, justering eller utskifting av tilbehør, eller hvis enheten ikke er i bruk.
b) Bruk kun ikke-korrosive rengjøringsmidler for å rengjøre overflaten.
c) Etter rengjøring av enheten, bør alle deler tørkes helt før de brukes igjen.
d) Oppbevar enheten på et tørt, kjølig sted, fri for fuktighet og direkte sollys.

e) Sprøyt aldri enheten med vann.
f) Ikke la vann komme inn i enheten gjennom ventilene i enhetens hus.
g) Rengjør ventilene med en børste og komprimert luft.
h) Enheten må regelmessig inspiseres for å sjekke dens tekniske effektivitet og oppdage eventuell skade.
i) Sjekk strømkabelen for isolasjonsskader, tegn på overbelastning og andre skader.
j) Sjekk om terminalskruene og husets skruer ikke er løse.
k) Bruk en myk klut for rengjøring.
I) For å sikre brannbeskyttelse, erstatt sikringen kun med spesifisert type og vurdering.
m) For å unngå elektrisk støt, må beskyttelsesjordingen på strømkabelen kobles til jorden, fjern ikke dekslene.
n) Vedlikeholdstjenester bør kun utføres av kvalifisert personell.

Erstatning av sikring

VENNligst MERK! Sikringen bør byttes ut av en spesialist.

1) Koble enheten fra strømforsyningen.
2) Koble fra strømkabelen og fjern sikringsholderen.

VENNLIGST MERK: For å unngå skade på sikringsholderen, ikke bruk for mye kraft når du fjerner og installerer sikringsholderen.
