Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Laboratoriestrømforsyning
Modell	S-LS-117	S-LS-28	S-LS-29	S-LS-30
Nominell spenning [V~] / Frekvens [Hz]	230/50
Nominell effekt [W]	550		250
Justeringsområde for likespenning [V]	Kanall/∅-30KanalIIb/3.3/2.5		0-30
Gjeldende justeringsområde [A]	Kanall/∅÷5KanalIIB		0÷5
Stabiliseringskoeffisient for drift under belastning	Kanall/∅V ≤ 0,01 % +5mV CC ≤ 0,1 % + 10 mAKanal III±50mV		CV ≤ 0,01 % +2mV CC ≤ 0,1 % + 10mA
Driftsstabiliseringskoeffisient	CV ≤ 0,01 % +3mV CC ≤ 0,1 % +3mA
Oppløsning 10mV / 1mA
Parameterinnstillingsnøyaktighet (25°C ±5°C)	Kanal I/II≤ 0,5 % + 20 mV≤ 0,5 % +10 mAKanalIII±50mV		≤ 0,5 % + 20 mV≤ 0,5 % +10 mA
Ripples	CV ≤ 2mVrms CC ≤ 3mArms
Temperaturkoef-dyktig [ppm]	≤150
Responstid for stigning/fall av spenning/strømintensitet (ved 10 % belastning) [ms]	≤100
Lastjustering for parallel-/seriekobling	≤0,1 % + 0,1 V /≤0,1 % + 0,1 V		--
Beskyttelser	OTP		OCP, OTP	OCP, OVP, OTP
Sikring	T5A/250V		T3A/250V
Tilkobling til en datamaskin	USB,RS232	-	USB,RS232	-
Omgivelsestemperatur [°C] / Relativ fuktighet [%] under bruk	0÷40 / < 80
Omgivelsestemperatur [°C] / Relativ fuktighet [%] under lagring	10÷70 / <70
Mål [mm]	250 x 375 x 145		110 x 265 x 163	110 x 265 x 163
Vekt [kg]	10,5		4,5	4,32

Merk: Målinger av verdier vist i tabellen ble utført ved en omgivelsestemperatur på 25°C ±5°C, etter oppvarming av enheten, dvs. 20 minutters drift.

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÄTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å øke produktets levetid og for å sikre en problemfri drift, bruk den i samsvar med denne brukerhåndboken og utfør vedlikeholdsoppgavene regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer.

Legende

Produktet oppfyller de relevante sikkerhetsstandardene.

Les instruksjonene før bruk.

Produktet må resirkuleres.

OBS! Advarsel om elektrisk støt!

Skal kun brukes innendørs.

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

2. Sikkerhet ved bruk

OBS!

Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlige personskader eller dødsfall.

Må ikke brukes i svært fuktige omgivelser eller i umiddelbar nærhet av vanntanker. Unngå at enheten blir våt. Fare for elektrisk støt! Ikke dekk til luftinntak/uttak.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til:

Laboratoriestrømforsyning

2.1. Elektrisk sikkerhet

Støpselet må passe til stikkontakten. Ikke modifiser støpselet på noen måte. Bruk av originale støpsler og tilhørende stikkontakter reduserer risikoen for elektrisk støt. Unngå å berøre jordede elementer som rør, varmeovner, kjeler og kjøleskap. Det er en økt risiko for elektrisk støt hvis den jordede enheten utsettes for regn, i direkte kontakt med en våt overflate eller brukes i et fuktig miljø. Vanninntrengning i enheten øker risikoen for skade på enheten og for elektrisk støt. Ikke ta på enheten med våte eller fuktige hender. Bruk kun kabelen i henhold til den tiltenkte bruken. Bruk den aldri til å bære apparatet eller til å trekke støpselet ut av stikkontakten. Hold kabelen borte fra varmekilder, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede kabler øker risikoen for elektrisk støt.

2.2. Sikkerhet på arbeidsplassen

Sørg for at arbeidsplassen er ryddig og godt opplyst. En rotete eller dårlig opplyst arbeidsplass kan føre til ulykker. Prøv å forutse hva som kan skje, observer hva som skjer, og bruk sunn fornuft når du arbeider med enheten. Ikke bruk enheten i en eksplosjonsfarlig sone, for eksempel i nærvær av brennbare væsker, gasser eller støv. Apparatet genererer gnister som kan antenne støv eller røyk. Når du oppdager skade eller uregelmessig drift, slå av enheten umiddelbart og rapporter det til en overordnet uten forsinkelse. Kun produsentens servicepunkt kan reparere enheten. Ikke forsøk å reparere selvstendig! Hvis en brann starter, bruk kun pulver eller karbondioksid (CO2) brannslukningsapparater som er egnet for bruk på strømførende enheter for å slukke den.

Husk! Beskytt barn og andre tilskuere när du bruker apparatet.

2.3. Personlig sikkerhet

Ikke bruk enheten når du er trøtt, syk eller påvirket av alkohol, narkotika eller medisiner som i betydelig grad kan svekke evnen til å bruke enheten. Enheten er ikke laget for å håndteres av personer (inkludert barn) med begrensede mentale og sensoriske funksjoner eller personer som mangler relevant erfaring og/eller kunnskap med mindre de er under oppsyn av en person som er ansvarlig for deres sikkerhet eller de har mottatt instruksjoner om hvordan de skal betjene enhet. For å forhindre at enheten slår seg på ved et uhell, sørg for at bryteren er i AV-posisjon før du kobler til en strømkilde.

2.4. Sikker bruk av utstyret

Ikke bruk enheten hvis PÅ/AV-bryteren ikke fungerer som den skal (slår ikke enheten av og på). Enheter som ikke kan slås på og av med PÅ/AV-bryteren er farlige, bør ikke brukes og må repareres. Når den ikke er i bruk, oppbevar den på et trygt sted, unna barn og personer som ikke er kjent med enheten, som ikke har lest bruksanvisningen. Bruk enheten i en høyde som ikke overstiger 2000 m over havet. Ikke bruk strømforsyningen under maksimal belastning over lengre perioder. Ikke kortslutt direkte ledninger. Bruk ledninger med større tverrsnitt for serie- og parallellkoblinger for å imøtekomme oppnådd strøm og spenning. Koble fra eksterne lastledninger før du endrer driftsmodus for strømforsyningen.

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Retningslinjer for bruk

Produktet brukes til å levere likestrøm med en viss spenning til eksterne enheter.

Brukeren er ansvarlig for skader som oppstår som følge av utilsiktet bruk av apparatet.

3.1. Beskrivelse av enheten

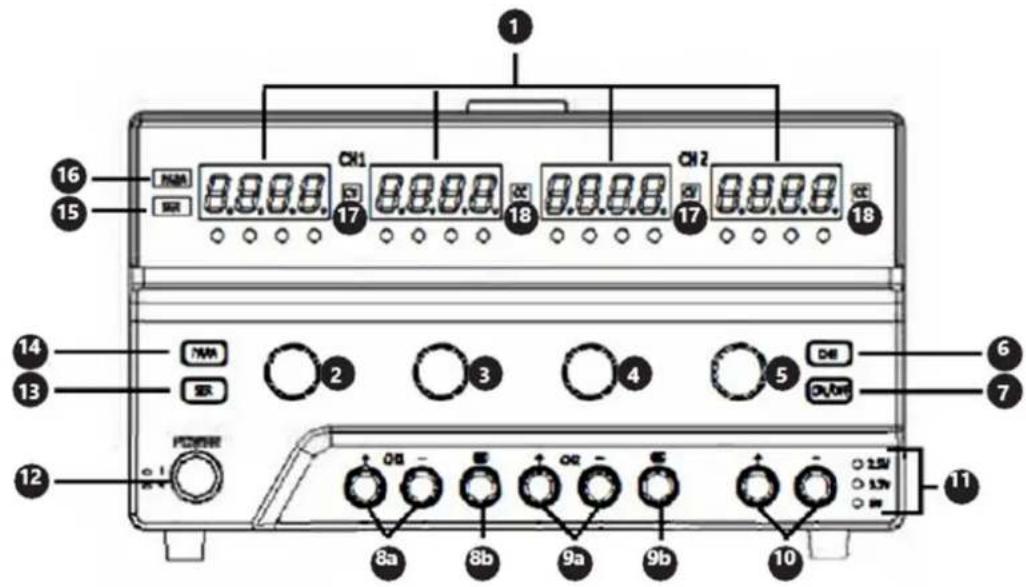

1 16 15 ON1 ON2 17 18 17 18 14 7NA 2 3 4 5 6 7 13 SER OBI OBI OBI POWER 8a 8b 9a 9b 10 11 ±5V ±5h ±5

S-LS-117, S-LS-28

V A ● OCP ● C. C ● C. V ● LOCK 19 18 17 20 22 VOLTAGE Punch/hold LOCK/UNLOCK PUSH FINE/COARSE CURRENT ○ Push/front OCP ON/OFF 21 PUSH FINE/COARSE POWER + - GND 12 8a 8b S-LS-29

1. Knott for å justere spenningsverdien for kanalen

2. Knott for å justere gjeldende intensitetsverdi for kanal I

3. Knott for å justere spenningsverdien for kanalen II

4. Knott for å justere gjeldende intensitetsverdi for kanal II

5. Knapp for å velge spenningsverdi for kanal III

6. På/av bryter av utganger til kanaler I og II

7. en. (+) og (-) kanalpoler

b. Jording av kanal I

b. Jording av kanal II

1. en. (+) og (-) kanalpoler III

2. LED - spenningsverdi for kanal III

3. Strømforsyning På/Av bryter

4. På/av bryter for seriekobling av kanaler

5. På/av bryter for parallellkobling av kanaler

6. LED – seriekoblingsmodus PÅ

7. LED – parallelkoblingsmodus PÅ

8. LED – konstant verdi av utgangsspenning

9. LED – konstant verdi for utgangsstrømintensitet

10. LED – aktiv overbelastningsbeskyttelse

11. LED – aktiv panellås

12. Kontrollknapp for fin/grov strømintensitet / På/Av-bryter for overbelastningsbeskyttelse

13. Fin/grov spenningskontrollknapp / På/Av bryter for innstillingslås

14. LED – aktiv overspenningsvern

15. LED – aktive utganger

16. LED - minneindikator

17. Knott for å kontrollere spenning og strømintensitet

18. Knapper for å angi posisjoner på skjermen

19. Spennings-/strømintensitetsbryter

20. På/av bryter for innstilling av lås

21. På/av bryter for overspenningsvern / På/Av bryter for lydsignal

22. På/av-bryter for overbelastningsbeskyttelse

23. På/av bryter for utganger

24. Knapper for datalagring / oppringing fra minnet

3.2. Klargjøring for bruk

Apparatets plassering

Arbeidsflaten der enheten skal plasseres må passe til apparatets størrelse, se målene. Arbeidsflaten må være jevn, tørr, varmebestandig og i passende høyde fra bakken for å muliggjøre riktig bruk av enheten. Strømledningen koblet til apparatet må være forsvarlig jordet og samsvare med de tekniske detaljene!

3.3. Bruk av enheten

S-LS-117, S-LS-28

Innstilling av utgangsparametere

Kanall/3ltrykk på knappen (2-5) for å justere den valgte verdien og hold den nede til sifferet på displayet begynner å blinke. Vri knappen for å stille inn parameteren. For å angi verdier for de neste sifrene, gjenta aktiviteten beskrevet ovenfor.

Kanal!!! Trykk og hold nede knappen (6); utgangsspenningsverdien vil endres i tråd med følgende syklus: 2,5/3,3/5 [V] og den faktiske verdien vil bli indikert av en av LED-ene (11).

Parallell/seriedriftsmodus

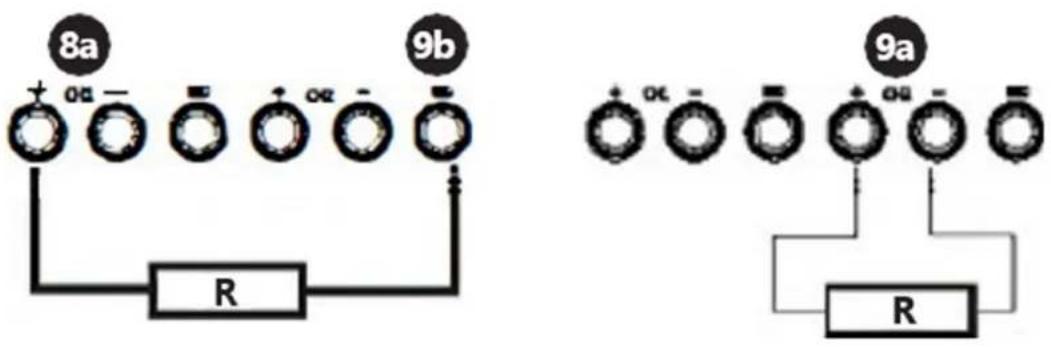

For å slå på en hvilken som helst modus, trykk på knappen, (13) eller (14), for den valgte modusen og hold den nede i 1 s; når modusen er aktivert, vil den passende LED-en (15) eller (16) lyse. Kanalenller master i begge forbindelser. Tilkoblingene i individuelle moduser er som følger:

I serie: Parallelt:

Bruk knappen (7) for å slå utgangsspenningen på og av.

S-LS-29

Innstilling av utgangsparametere

Det er 3 moduser: modus 1 og 2 brukes til å laste inn data manuelt, mens modus 3 brukes for datamaskinprogrammerbare innstillinger.

Modus 1 og 2: for å velge modus, trykk på knappen (21) eller (22) henholdsvis og hold den nede i 2 sekunder.

• Modus 1: For å endre spennings- eller strømintensitetsverdien, trykk og hold knappen nede til indikasjonen på det passende displayet begynner å blinke. Drei bryteren (21) eller (22) for å stille inn utgangsparameterverdien. Neste trykk på knappen vil endre oppløsningen til knappen for justering av spennings- eller strømintensitetsverdien.
• Modus 2: for å endre parameterverdiene, drei kun knottene (21) og (22); Hvis du trykker på knappene, endres posisjonen som skal redigeres på skjermen.
• Modus 3: trykk på knappen (22) og hold den nede i 3 s for å låse de manuelle parameterinnstillingsmodusene; strømforsyningsutgangene er slått av og knotten (21) fungerer som på/av-bryter for utgangene (endres ved å trykke på knotten) Koble strømforsyningen til datamaskinen og still inn de valgte parameterne ved hjelp av den dedikerte programvaren. For å gå ut av modus 3, trykk på knappen (22) og hold den nede i 3 sekunder.

Overstrømsbeskyttelse

For å slå på beskyttelsen, trykk på knappen (21) og hold den nede i 3 s. Hvis utgangene er slått av på grunn av beskyttelsesaktivering, drei knappen (21) for å reaktivere utgangene. OCP-funksjonen må slås på igjen.

Panellås

Trykk på knappen (22) og hold den nede i ca. 2 sekunder. Gjenta operasjonen ovenfor for å låse opp panelet.

Innstilling av utgangsparametere

Bruk knappen (28) for å velge parameteren som skal legges inn. Still inn parameteren ved å vri på knappen (26). Som standard er den grove parameterkontrollen satt; for å aktivere finkontrollen, trykk på knappen (26).

Minneinnstillinger

Følgende innstillinger er lagret:

• Grov/fin parameterjusteringsmodus
- Slå på/av lydsignalet

NO

• Utgangsspenning/strømintensitet
- Slå på/av utgangene
• Panellås

Knappene (33) brukes til å lagre og hente frem utgangsparameterinnstillingene; under tilbakekalling av innstillingene, blir utgangene slått av automatisk.

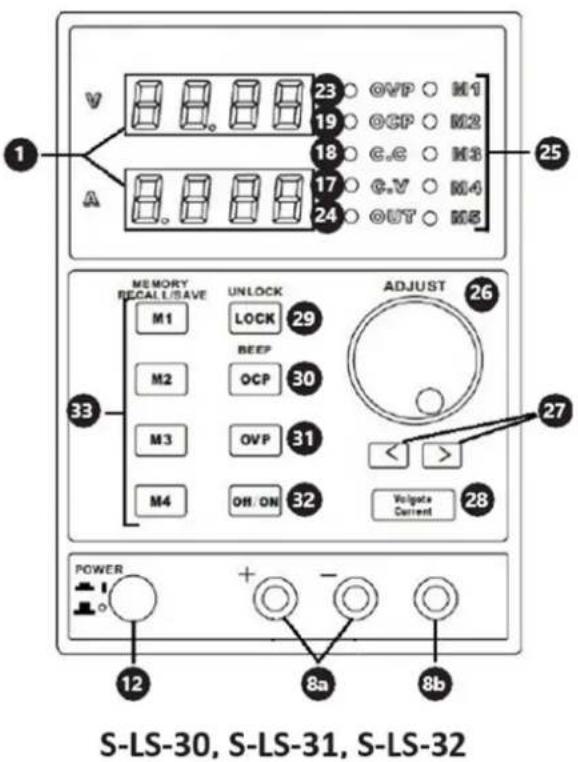

• Lagring: trykk på en av knappeneM1-M4 og hold den nede til den respektive LED-en (25) lyser; innstillingene lagres. For å lagre den femte verdien, trykk samtidig påM4" knappen og juster "" Adjust-knappen.
• Tilbakekalling: Trykk på den respektive knappenM1-M4 for å hente de lagrede innstillingene. For å gjenopprette ""Mærdien, trykk på "Mæknappen og ""-knappen samtning.

Overspenningsvern / Overbelastningsvern

For å slå på og av beskyttelsene, bruk de respektive knappene, (30) eller (31). Når beskyttelsen er aktiv, informerer LED-lysene om dette; mens etter aktivering av beskyttelse, dvs. når terskelverdiene overskrides, og strømforsyningen til utgangene er avbrutt - blinker LED. Neste trykk på beskyttelses av/på knappen vil tilbakestille beskyttelsen og gjenopprette strømforsyningen for utgangene.

Generelt

Programvare (dette gjelder modeller: S:LS-117, S-LS-29, S-LS-31)

• Installer programvaren som følger med på CDen.
• Still inn COM-porten i datamaskinen: "Baud Rate: 9600 / Paritetsbit: Ingen / Databit: 8 / Stoppbit: 1 / Dataflytkontroll: Ingen".
• Koble strømforsyningen til datamaskinen ved hjelp av USB eller RS232. Enheten skal kommunisere med datamaskinen automatisk, og kontrollpanelet til enheten vil bli låst. Parameterutgaven vil kun være mulig gjennom innstillingene på datamaskinen.

Alle modeller er utstyrt med termisk beskyttelse mot overoppheting. Ved aktivering av termisk beskyttelse må enhver årsak til overoppheting av enheten elimineres. Før omstart, vent til enheten er avkjølt.

Utskifting av sikring: för utskifting, koble enheten fra strømforsvningen: eliminer årsaken til at sikringen

b. Jordning av kanal |

b. Jordning av kanal II
