KÄYTTÖOHJE S-LS-28 Stamos

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemmekäännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Laboratorion virtalähde
Malli	S-LS-117	S-LS-28	S-LS-29	S-LS-30
Nimellisjännite [V~] / taajuus [Hz] 230/50
Nimellisteho [W] 550 250
Tasavirtajännitteen säätöalue [V]	Kanaval,04-30KanavalII5/3.3/2.5		0-30
Nykyinen säätöalue [A]	Kanaval,04÷5KanavalII8		0÷5
Vakautuskerroin kuormitettua toimintaa varten	KanavanI/OV ≤ 0,01 % +5mV CC≤ 0,1 % + 10 mAkanava III±50mV		CV ≤ 0,01 % +2 mV CC ≤ 0,1 % + 10 mA
Toiminnan stabilointikerroin	CV ≤ 0,01 % +3 mV CC ≤ 0,1 % +3 mA
Erottelukyky 10mV / 1mA
Parametrien asetustarkkuus (25°C ±5°C)	kanava I/II≤ 0,5 % + 20 mV≤ 0,5 % +10 mAKanavalII±50mV		≤ 0,5 % + 20 mV≤ 0,5 % +10 mA
Ripples	CV ≤ 2mVrms CC ≤ 3mArms
lämpötilakerroin-hyvä [ppm]	≤150
Vasteaika jännitteen / virran voimakkuuden nousulle / laskulle (10 %:n kuormituksella) [ms]	≤100
Kuorman säätö rinnakkais-/sarjaliitäntää varten	≤0,1 % + 0,1 V /≤0,1 % + 0,1 V		--
Suojaukset	OTP		OCP, OTP	OCP, OVP, OTP
Sulake	T5A/250V		T3A/250V
Yhteys tietokoneeseen	USB,RS232	-	USB,RS232	-
Ympäristön lämpötila [°C] / Suhteellinen kosteus [%] käytön aikana	0÷40 / < 80
Ympäristön lämpötila [°C] / Suhteellinen kosteus [%] varastoinnin aikana	10÷70 / <70
Mitat [mm]	250x375x145		110x265x163	110x265x163
Paino [kg]	10,5		4,5	4,32

Parametrin kuvaus		Parametrin arvo
Tuotteen nimi		Laboratorion virtalähde
Malli
Nimellisjännite [V~] / taajuus [Hz] 230/50
Nimellisteho [W] 250 500
Tasavirtajännitteen säätöalue [V] 0-30
Nykyinen säätöalue [A]	0÷5	0÷10
Vakautuskerroin kuormitettua	CV ≤ 0,01 %+2mV	CV ≤ 0,01 %+3 mV
toimintaa varten	CC ≤ 0,1 %+10 mA	CC ≤ 0,1 %+20 mA
Toiminnan stabilointikerroin	CV ≤ 0,01 %+3 mV CC ≤ 0,1 %+3 mA
Erottelukyky 10mV / 1mA
Parametrien asetustarkkuus (25°C ±5°C)	CV ≤ 0,5 %+20 mV	CV ≤ 0,5 %+20 mV
	CC ≤ 0,5 %+10 mA	CC ≤ 0,5 %+20 mA
Ripples	CV ≤ 2mVrms CC ≤ 3mArms	CV ≤ 2mVrms CC ≤ 5mArms
Lämpötilakerroin [ppm]		≤150
Vasteaika jännitteen / virran voimakkuuden nousulle / laskulle (10 %:n kuormituksella) [ms]		≤100
Suojaukset	OCP, OVP, OTP		OCP, OVP, OTP
Sulake	T3A/250V		T5A/250V
Yhteys tietokoneeseen	USB, RS232		-
Ympäristön lämpötila [°C] / Suhteellinen kosteus [%] käytön aikana		0÷40 / <80
Ympäristön lämpötila [°C] / Suhteellinen kosteus [%] varastoinnin aikana		10÷70 / <70
Mitat [mm]	110x265x163		110x305x163
Paino [kg]	4,5		8,3

Huomautus: Taulukossa esitettyjen arvojen mittaukset on suoritettu ympäristön lämpötilassa 25°C ±5°C, laitteen lämpenemisen jälkeen eli 20 min käytön jälkeen.

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Pidentääksesi laitteen käyttöikää ja varmistaaksesi häiriöttömän toiminnan, käytä sitä tämän käyttöohjeen mukaisesti ja suorita huoltotoimet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia.

Merkkien selitys

Tuote täyttää asiaankuuluvat turvallisuusstandardit.

Lue ohjeet ennen käyttöä.

Tuote on kierrätettävä.

HUOMIO! Sähköiskuvaara!

Käytä vain sisätiloissa.

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO!

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammaoihin tai kuolemaan.

Älä käytä erittäin kosteissa ympäristöissä tai vesisäiliöiden välittömässä läheisyydessä. Estä laitteen kastuminen. Sähköiskun vaara! Älä peitä ilmanottoaukkoja/poistoaukkoja.

Varoituksissa ja ohjeissa käytetään termejä "laite" ja "tuote", joilla viitataan:

Laboratorion virtalähde

2.1. Sähköturvallisuus

Pistokkeen tulee sopia pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäisten pistotulppien ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa. Vältä koskettamasta maadoitettuja elementtejä, kuten putkia, lämmittimiä, kattiloita ja jääkaappeja. Sähköiskun vaara on lisääntynyt, jos maadoitettu laite altistuu sateelle, joutuu suoraan kosketukseen märän pinnan kanssa tai toimii kosteassa ympäristössä. Veden tunkeutuminen laitteeseen lisää laitteen vahingoittumisen ja sähköiskun riskiä. Älä kosketa laitetta märillä tai kosteilla käsillä. Käytä kaapelia vain sen käyttötarkoituksen mukaisesti. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

2.2. Turvallisuus työpaikalla

Varmista, että työpaikka on järjestyksessä ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Yritä ennakoida, mitä voi tapahtua, tarkkailla, mitä tapahtuu, ja käytä maalaisjärkeä työskennellessäsi laitteen kanssa. Älä käytä laitetta räjähdysvaarallisella alueella, esimerkiksi syttyvien nesteiden, kaasujen tai pölyn lähellä. Laite synnyttää kipinöitä, jotka voivat sytyttää pölyjä tai kaasuja. Jos havaitset vaurion tai epäsäännöllisen toiminnan, sammuta laite välittömästi ja ilmoita siitä viipymättä esimiehelle. Vain valmistajan huoltopiste saa korjata laitteen. Älä yritä korjata mitään itsenäisesti! Jos tulipalo syttyy, käytä sen sammuttamiseen vain jauhe- tai hilidioksidisammuttimia (CO2), jotka soveltuvat käytettäväksi jännitteellisille laitteille.

Muista! Kun käytät laitetta, suojaa lapsia ja muita sivullisia.

2.3. Henkilökohtainen turvallisuus

Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää laitteen käyttökykyä. Laitetta ei ole suunniteltu sellaisten henkilöiden (mukaan lukien lapset) käsiteltäviksi, joilla on rajoitettu henkinen ja sensorinen toimintakyky tai henkilöt, joilla ei ole asianmukaista kokemusta ja/tai tietoa, elleivät he ole heidän turvallisuudestaan vastaavan henkilön valvonnassa tai he ovat saaneet ohjeita laitteen käytöstä. laite. Jotta laite ei käynnisty vahingossa, varmista, että kytkin on OFF-asennossa ennen kuin liität sen virtalähteeseen.

2.4. Laitteen turvallinen käyttö

Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei kytke laitetta päälle ja pois). Laitteet, joita ei voida kytkeä päälle ja pois päältä ON/OFF-kytkimellä, ovat vaarallisia, niitä ei saa käyttää ja ne on korjattava. Kun sitä ei käytetä, säilytä sitä turvallisessa paikassa poissa lasten ja sellaisten henkilöiden ulottuvilta, jotka eivät tunne laitetta ja jotka eivät ole lukeneet käyttöohjetta. Käytä laitetta korkeintaan 2000 m merenpinnan yläpuolella. Älä käytä virtalähdettä suurimmalla kuormituksella pitkiä aikoja. Älä lyhennä johtoja. Käytä suurempia poikkipintaisia johtoja sarja- ja rinnakkaisliitäntöihin, jotta saavutettu virta ja jännite sovitetaan. Irrota ulkoiset kuormitusjohdot ennen kuin muutat virtalähteen käyttötapaa.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominalsuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Tuotetta käytetään syöttämään tasavirtaa tietyllä jännitteellä ulkoisille laitteille.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

3.1. Laitteen kuvaus

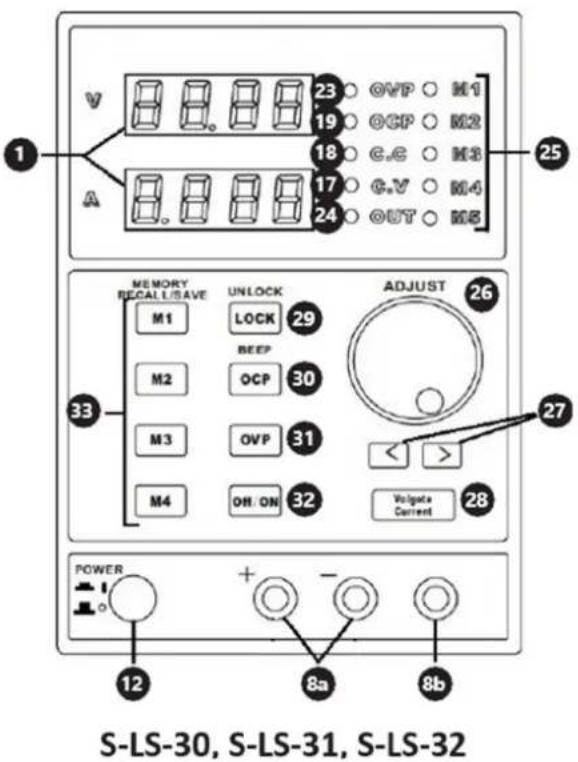

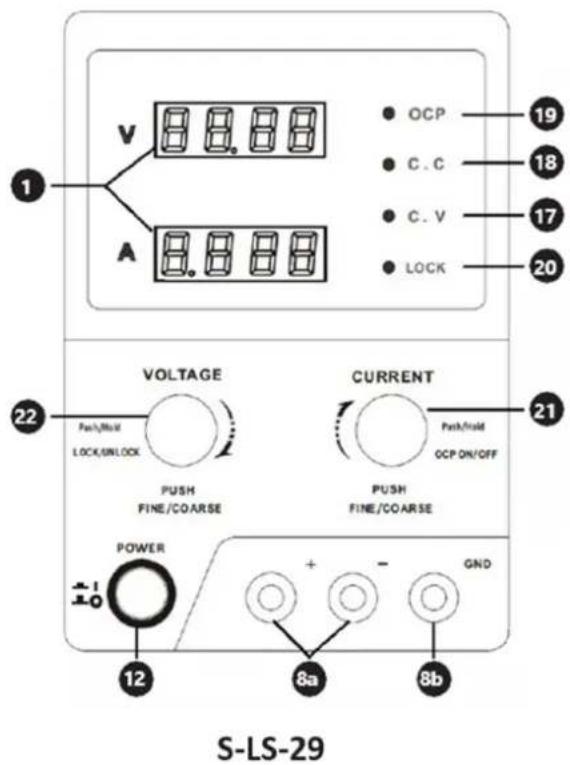

1 16 15 CN1 CN2 CN3 CN4 CN5 CN6 CN7 CN8 CN9 CN10 CN11 CN12 CN13 CN14 CN15 CN16 CN17 CN18 CN19 CN20 CN21 CN22 CN23 CN24 CN25 CN26 CN27 CN28 CN29 CN30 CN31 CN32 CN33 CN34 CN35 CN36 CN37 CN38 CN39 CN40 CN41 CN42 CN43 CN44 CN45 CN46 CN47 CN48 CN49 CN50 CN51 CN52 CN53 CN54 CN55 CN56 CN57 CN58 CN59 CN60 CN61 CN62 CN63 CN64 CN65 CN66 CN67 CN68 CN69 CN70 CN71 CN72 CN73 CN74 CN75 CN76 CN77 CN78 CN79 CN80

S-LS-117, S-LS-28

1 V A ● OCP ● C. C ● C. V ● LOCK 20 19 18 17 22 VOLTAGE Pash/hold LOCK/UNLOCK PUSH FINE/COARSE CURRENT ○ Push/fold OCP ON/OFF 21 PUSH FINE/COARSE POWER + - GND 12 8a 8b S-LS-29

1. Kanavan jännitteen arvon säädin

2. Nuppi kanavan nykyisen intensiteetin arvon säätämiseksi I

3. Kanavan jännitteen arvon säädin II

4. Nuppi kanavan nykyisen intensiteetin arvon säätämiseksi II

5. Painike, jolla valitaan kanavan jännitteen arvo III

6. Kanavien I ja lähtöjen on/off-kytkin II

7. a. kanavan (+) ja (-) navat
   b. Kanavan maadoitus I

8. a. kanavan (+) ja (-) navat II

b. Kanavan maadoitus II

1. a. kanavan (+) ja (-) navat III

2. LEDit - kanavan jännitearvo III

3. Virtalähteen on/off-kytkin

4. On/Off-kytkin kanavien sarjaliitäntää varten

5. On/Off-kytkin kanavien rinnakkaisliitäntää varten

6. LED – sarjaliitäntätila PÄÄLLÄ

7. LED – rinnakkaiskytkentätila PÄÄLLÄ

8. LED – lähtöjännitteen vakioarvo

9. LED – lähtövirran intensiteetin vakioarvo

10. LED – aktiivinen ylikuormitussuoja

11. LED – aktiivinen paneelilukko

12. Hieno/karkea virran voimakkuuden säätönuppi / On/Off-kytkin ylikuormitussuojaa varten

13. Hieno/karkea jännitteen säätönuppi / On/Off-kytkin lukituksen asettamiseen

14. LED – aktiivinen ylijännitesuoja

15. LED – aktiiviset lähdöt

16. LED – muistin merkkivalo

17. Nuppi jännitteen ja virran voimakkuuden säätämiseen

18. Painikkeet näytön asemien asettamiseen

19. Jännitteen/virran voimakkuuden kytkin

20. On/Off-kytkin lukituksen asettamiseen

21. Päälle/pois-kytkin ylijännitesuojalle / On/Off-kytkin äänisignaalille

22. On/Off-kytkin ylikuormitussuojaa varten

23. On/Off-kytkin lähtöjä varten

24. Painikkeet tietojen tallentamiseen / muistista soittamiseen

3.2. Valmistelu käyttöä varten

Laitteen sijainti

Työtason, johon laite sijoitetaan, tulee olla laitteen kokoon sopiva, katso mitat. Työtason tulee olla tasainen, kuiva, lämmönkestävä ja sopivalla korkeudella maasta, jotta laitetta voidaan käyttää oikein. Laitteeseen kytketyn virtajohdon tulee olla kunnolla maadoitettu ja sen tulee vastata teknisiä tietoja!

3.3. Laitteen käyttö

S-LS-117, S-LS-28

Lähtöparametrien asettaminen

Kanaval/lpaina nuppia (2-5) säätääksesi valittua arvoa ja pidä sitä painettuna, kunnes numero näytössä alkaa vilkkua. Aseta parametri kääntämällä nuppia. Aseta arvot seuraaville numeroille toistamalla yllä kuvatut toiminnot.

Kanava III: Paina ja pidä alhaalla painiketta (6); lähtöjännitteen arvo muuttuu seuraavan jakson mukaisesti: 2,5/3,3/5 [V] ja todellinen arvo ilmaistaan yhdellä LED-valoista (11).

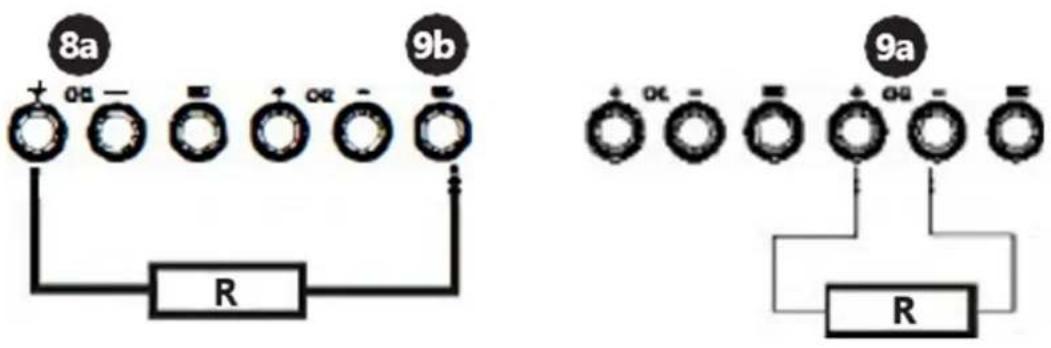

Rinnakkais-/sarjakäyttötila

Voit kytkeä minkä tahansa tilan päälle painamalla valitun tilan painiketta (13) tai (14) ja pitämällä sitä painettuna 1 sekunnin ajan; Kun tila on aktivoitu, sopiva LED (15) tai (16) syttyy. Kanavall on pääkanava molemmissa yhteyksissä. Liitännät yksittäisissä tiloissa ovat seuraavat:

Sarjassa: Rinnakkain:

Kytke lähtöjännite päälle ja pois painikkeella (7).

S-LS-29

Lähtöparametrien asettaminen

Tilaa on 3: tiloja 1 ja 2 käytetään tietojen lataamiseen manuaalisesti, kun taas tilaa 3 käytetään tietokoneella ohjelmoitaviin asetuksiin.

Tilat 1 ja 2: valitaksesi tilan, paina nuppia (21) tai (22) ja pidä sitä painettuna 2 sekunnin ajan.

• Tila 1: muuttaaksesi jännitteen tai virran voimakkuuden arvoa, paina ja pidä nuppia painettuna, kunnes sopivan näytön ilmaisin alkaa vilkkua. Aseta lähtöparametrin arvo kääntämällä nuppia (21) tai (22). Nupin seuraava painallus muuttaa nupin resoluutiota jännitteen tai virran voimakkuuden säätöä varten.
• Tila 2: muuttaaksesi parametriarvoja, käännä vain nuppeja (21) ja (22); nuppien painaminen muuttaa muokattavaa sijaintia näytöllä.
• Tila 3: paina nuppia (22) ja pidä sitä painettuna 3 s lukitaksesi manuaaliset parametrien asetustilat; virtalähteen lähdöt on kytketty pois päältä ja nuppi (21) toimii lähtöjen on/off-kytkimenä (muuttuu nuppia painamalla) Kytke virtalähde tietokoneeseen ja aseta valitut parametrit erillisen ohjelmiston avulla. Poistuaksesi tilasta 3, paina nuppia (22) ja pidä sitä painettuna 3 sekuntia.

Ylivirtasuojaus

Kytke suojaus päälle painamalla nuppia (21) ja pitämällä sitä painettuna 3 s. Jos lähdöt kytkeytyvät pois päältä suojan aktivoitumisen vuoksi, aktivoi lähdöt uudelleen kääntämällä nuppia (21). OCP-toiminto on kytkettävä uudelleen päälle.

Paneelin lukitus

Paina nuppia (22) ja pidä sitä painettuna noin 2 sekuntia. Toista yllä oleva toimenpide paneelin lukituksen avaamiseksi.

Lähtöparametrien asettaminen

Valitse syötettävä parametri painikkeella (28). Aseta parametri kääntämällä nuppia (26). Oletusarvoisesti karkea parametriohjaus on asetettu; aktivoida hienosäätö painamalla nuppia (26).

Muistin asetukset

Seuraavat asetukset tallennetaan:

• Karkea/hieno parametrin säätötila
• Äänimerkin kytkeminen päälle/pois
  • Lähtöjännite/virran intensiteetti
• Lähtöjen kytkeminen päälle/pois

Paneelin lukitus

Painikkeita (33) käytetään lähtöparametrien asetusten tallentamiseen ja palauttamiseen; asetusten palauttamisen aikana lähdöt kytkeytyvät automaattisesti pois päältä.

Tallentaminen: paina yhtä painikkeista M1-M4 ja pidä sitä painettuna, kunnes vastaava LED (25) syttyy; asetukset tallennetaan. Tallentaaksesi viidennen arvon, paina samanaikaisesti “”Mpainiketta ja säädä “”Arluppia.
Palautus: Paina vastaavaa painikettaM1-M4 palauttaaksesi tallennetut asetukset. Palauta ""M5-arvo painamalla samanaikaisesti ""M painiketta ja ""-nuppia. Adjust

Ylijännitesuoja / Ylikuormitussuoja

Kytkeäksesi suojaukset päälle ja pois, käytä vastaavia painikkeita (30) tai (31). Kun suojaus on aktiivinen, LED-valot ilmoittavat tästä; kun taas suojakäynnistyksen jälkeen eli kun raja-arvot ylittyvät ja lähtöjen virransyöttö katkeaa - LED vilkkuu. Suojauksen päälle/pois-painikkeen seuraava painallus nollaa suojauksen ja palauttaa virransyötön lähtöihin.

Yleistä

Ohjelmisto (koskee malleja: S-LS-117, S-LS-29, S-LS-31)

Asenna CD-levyllä oleva ohjelmisto.
Aseta tietokoneen COM-portti: "Tiedonsiirtonopeus: 9600 / Pariteettibitti: Ei mitään / Databitti: 8 / Pysäytysbitti: 1 / Tietovirran ohjaus: Ei mitään".
Liitä virtalähde tietokoneeseen USB- tai RS232-liitännällä. Laitteen pitäisi olla yhteydessä tietokoneeseen automaattisesti ja laitteen ohjauspaneeli lukitaan. Parametrien muokkaaminen on mahdollista vain tietokoneen asetusten kautta.

Kaikki mallit on varustettu lämpösuojalla ylikuumenemista vastaan. Lämpösuojan aktivoituessa kaikki syyt laitteen ylikuumenemiseen on poistettava. Ennen kuin käynnistät uudelleen, odota, kunnes laite jäähtyy.

Sulakkeen vaihto: ennen vaihtamista irrota laite virtalähteestä; poista sulakkeen palamisen syy ja vaihda se uuteen sulakkeeseen, joka vastaa teknisten tietojen taulukkoa.

3.4. Puhdistaminen ja huolto

Ennen jokaista puhdistusta, säätöä, lisävarusteiden vaihtoa ja jos laitetta ei käytetä, on irrotettava pistoke pistorasiasta. Käytä jokaisen pinnan puhdistamiseen puhdistusaineita, joissa ei ole syövyttäviä aineita. Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta. Älä koskaan suihkuta laitetta vesisuihkulla. Puhdista tuuletusaukot siveltimellä ja paineilmalla. Palonsuojan varmistamiseksi vaihda sulake vain määritetyn tyypin ja nimellisarvon mukaiseen. Sähköiskun välttämiseksi virtajohdon suojamaadoitusjohdin on kytkettävä maahan. Älä poista kansia. Huollon saa suorittaa vain pätevä henkilöstö.

KÄYTETTYJEN LAITTEIDEN HÄVITTÄMINEN

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.
