BRUKSANVISNING S-LS-28 Stamos

Beskrivelse av parameter Parameterverdi

Produktnavn	Laboratoriestrømforsyning
Modell
Nominell spenning [V~] / Frekvens [Hz]	230/50
Nominell effekt [W]	250	500
Justeringsområde for likespenning [V]	0-30
Gjeldende justeringsområde [A]	0÷5	0÷10
Stabiliseringskoeffisient for drift under belastning	CV ≤ 0,01%+2mVCC ≤ 0,1%+10mA	CV ≤ 0,01%+3mVCC ≤ 0,1%+20mA
Driftsstabiliseringskoeffisient	CV ≤ 0,01% +3mV CC ≤ 0,1% +3mA
Oppløsning 10mV / 1mA
Parameterinnstillingsnøyaktighet (25°C ±5°C)	CV ≤ 0,5%+20mVCC ≤ 0,5%+10mA	CV ≤ 0,5%+20mVCC ≤ 0,5%+20mA
Ripples	CV ≤ 2mVrms CC ≤ 3mArms	CV ≤ 2mVrms CC ≤ 5mArms
Temperaturkoeffisient [ppm]	≤150
Responstid for stigning/fall av spenning/strømintensitet (ved 10% belastning) [ms]	≤100
Beskyttelser	OCP, OVP, OTP	OCP, OVP, OTP
Sikring	T3A/250V	T5A/250V
Tilkobling til en datamaskin	USB, RS232	-
Omgivelsestemperatur [°C] / Relativ fuktighet [%] under bruk	0÷40 / <80
Omgivelsestemperatur [°C] / Relativ fuktighet [%] under lagring	10÷70 / <70
Mål [mm]	110 x 265 x 163	110 x 305 x 163
Vekt [kg]	4,5	8,3

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Laboratorieströmförsörjning
Modell	S-LS-117	S-LS-28	S-LS-29	S-LS-30
Märkspänning [V~] / Frekvens [Hz] 230/50
Nominell effekt [W]	550		250
DC-spänningsjusteringsområde [V]	Kanall/∅-30KanalIIb/3,3/2,5		0-30
Aktuellt justeringsintervall [A]	Kanall/∅÷5KanalIIb		0÷5
Stabiliseringskoefficient för drift under belastning	Kanall/∅V ≤0,01% +5mV CC≤0,1% +10 mAKanal III±50mV		CV ≤ 0,01% +2mV CC ≤ 0,1% +10mA
Driftstabiliseringskoefficient	CV ≤ 0,01% +3mV CC ≤ 0,1% +3mA
Upplösning 10mV / 1mA
Parameterinställningsnoggrannhet (25°C ±5°C)	Kanal I/II≤0,5% +20 mV≤0,5% +10 mAKanalIII±50mV		≤0,5% +20 mV≤0,5% +10 mA
Ripples	CV ≤ 2mVrms CC ≤ 3mArms
temperaturkoef-ficient [ppm]	≤150
Svarstid för ökning/fall av spänning/strömintensitet (vid 10% belastning) [ms]	≤100
Lastjustering för parallell-/seriekoppling	≤0,1% +0,1 V /≤0,1% +0,1 V		-	-
Skydd	OTP		OCP, OTP	OCP, OVP, OTP
Säkring	T5A/250V		T3A/250V
Anslutning till en dator	USB,RS232	-	USB,RS232	-
Omgivningstemperatur [°C] / Relativ luftfuktighet [%] under användning	0÷40 / <80
Omgivningstemperatur [°C] / Relativ luftfuktighet [%] under lagring	10÷70 / <70
Mätt [mm]	250x375x145		110x265x163	110x265x163
Vikt [kg]	10,5		4,5	4,32

Parameterbeskrivning Parametervärde

Produktnamn	Laboratorieströmförsörjning
Modell	S-LS-31	S-LS-32
Märkspänning [V~] / Frekvens [Hz] 230/50
Nominell effekt [W]	250	500
DC-spänningsjusteringsområde [V] 0-30
Aktuellt justeringsintervall [A]	0÷5	0÷10
Stabiliseringskoefficient för drift under belastning	CV ≤ 0,01%+2mVCC ≤ 0,1%+10mA	CV ≤ 0,01%+3mVCC ≤ 0,1%+20mA
Driftstabiliseringskoefficient	CV ≤ 0,01 % +3mV CC ≤ 0,1 % + 3mA
Upplösning 10mV / 1mA
Parameterinställningsnoggrannhet (25°C ±5°C)	CV ≤ 0,5%+20mVCC ≤ 0,5%+10mA	CV ≤ 0,5%+20mVCC ≤ 0,5%+20mA
Ripples	CV ≤ 2mVrms CC ≤ 3mArms	CV ≤ 2mVrms CC ≤ 5mArms
Temperaturkoefficient [ppm]	≤150
Svarstid för ökning/fall av spänning/strömintensitet (vid 10 % belastning) [ms]	≤100
Skydd	OCP, OVP, OTP	OCP, OVP, OTP
Säkring	T3A/250V	T5A/250V
Anslutning till en dator	USB, RS232	-
Omgivningstemperatur [°C] / Relativ luftfuktighet [%] under användning	0÷40 / <80
Omgivningstemperatur [°C] / Relativ luftfuktighet [%] under lagring	10÷70 / <70
Mätt [mm]	110x265x163	110x305x163
Vikt [kg]	4,5	8,3

Obs: Mätningar av värden som visas i tabellen utfördes vid en omgivningstemperatur på 25°C ±5°C, efter uppvärmning av enheten, dvs. 20 minuters drift.

1. Allmän beskrivning

Bruksanvisningen är avsedd att underlätta en säker och problemfri användning av apparaten. Produkten är konstruerad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av modern teknik och komponenter. Dessutom har den tilverkats i enlighet med de mest noggranna kvalitetsstandarderna.

ANVÄND INTE APPARATEN OM DU INTE HAR LÄST IGENOM OCH FÖRSTÄTT DENNA BRUKSANVISNING.

För att öka produktens livslängd och för att säkerställa en problemfri drift, använd den i enlighet med denna bruksanvisning och utför regelbundet underhållsuppgifter. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar.

Förklaring av symbolerna

Produkten uppfyller de relevanta säkerhetsstandarderna.

Läs instruktionerna före användning.

Produkten måste återvinnas.

UPPMÄRKSAMHET! Varning för elektrisk stöt!

Använd endast inomhus.

OBSERVERA! Illustrationerna i denna bruksanvisning är endast avsedda som referens och vissa detaljer kan skilja sig från den faktiska produkten.

2. Användningssäkerhet

OBS!

Läs alla säkerhetsvarningar och alla instruktioner. Om varningarna och instruktionerna inte följs kan det leda till elektriska stötar, brand och/eller allvarliga personskador eller till och med dödsfall.

Använd inte i mycket fuktiga miljöer eller i närheten av vattentankar. Förhindra att apparaten blir våt. Risk för elektrisk stöt! Täck inte luftintag/utlopp.

Termerna "apparaten" eller "produkten" används i varningarna och instruktionerna för att hänvisa till:

Laboratorieströmförsörjning

2.1. Elsäkerhet

Stickkontakten måste passa i uttaget. Modifiera aldrig stickproppen på något sätt. Användade av originalstickpropp och passande vägguttag minskar risken för elektriska stötar. Undvik att vidröra jordade element som rör, värmare, pannor och kylskåp. Det finns en ökad risk för elektriska stötar om den jordade enheten utsätts för regn, i direkt kontakt med en våt yta eller arbetar i en fuktig miljö. Vatteninträngning i enheten ökar risken för skador på enheten och för elektriska stötar. Vidrör inte apparaten med våta eller fuktiga händer. Använd endast kabeln i enlighet med dess avsedda användning. Använd den aldrig för att bära apparaten eller för att dra ut stickproppen ur ett uttag. Håll kabeln borta från värmekällor, olja, vassa kanter och rörliga delar. Skadade eller trassliga kablar ökar risken för elektriska stötar.

2.2. Säkerhet på arbetsplatsen

Se till att arbetsplatsen är ordnad och väl upplyst. En stökig eller dåligt upplyst arbetsplats kan leda till olyckor. Försök att förutse vad som kan hända, observera vad som händer och använd sunt förnuft när du arbetar med enheten. Använd inte enheten i en explosionsrisk zon, till exempel i närvaro av brandfarliga vätskor, gaser eller damm. Apparaten genererar gnistor som kan antända damm eller rök och gaser. När du upptäcker skada eller oregelbunden funktion, stäng omedelbart av enheten och rapportera den till en övervakare utan dröjsmål. Endast tillverkarens serviceställe får reparera enheten. Försök inte reparera självständigt! Om en brand startar, använd endast pulver- eller koldioxidbrandsläckare (CO2) som är lämpliga för användning på strömförande enheter för att släcka den.

Kom ihåg! Skydda barn och andra personer som befinner sig i närheten när du använder apparaten.

2.3. Personlig säkerhet

Använd inte enheten när du är trött, sjuk eller påverkad av alkohol, narkotika eller medicin som avsevärt kan försämra förmågan att använda enheten. Enheten är inte utformad för att hanteras av personer (inklusive barn) med begränsade mentala och sensoriska funktioner eller personer som saknar relevant erfarenhet och/eller kunskap om de inte övervakas av en person som ansvarar för deras säkerhet eller de har fått instruktioner om hur man använder enheten. anordning. För att förhindra att enheten slås på av misstag, se till att strömbrytaren är i OFF-läget innan du ansluter till en strömkälla.

2.4. Säker användning av apparaten

Använd inte enheten om ON/OFF-knappen inte fungerar korrekt (slår inte på och av enheten). Enheter som inte kan slås på och av med ON/OFF-knappen är farliga, bör inte användas och måste repareras. När den inte används ska den förvaras på en säker plats, borta från barn och personer som inte är bekanta med enheten och som inte har läst bruksanvisningen. Använd enheten på en höjd som inte överstiger 2 000 m över havet. Använd inte strömförsörjningen under en maximal belastning under längre perioder. Kortslut inte ledningar. Använd kablar med större tvärsnitt för seriella och parallella anslutningar för att ta emot den uppnådda strömmen och spänningen. Koppla bort externa belastningsledningar innan du ändrar driftläge för strömförsörjningen.

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

3. Riktlinjer för användning

Produkten används för att leverera likström med en viss spänning till externa enheter.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

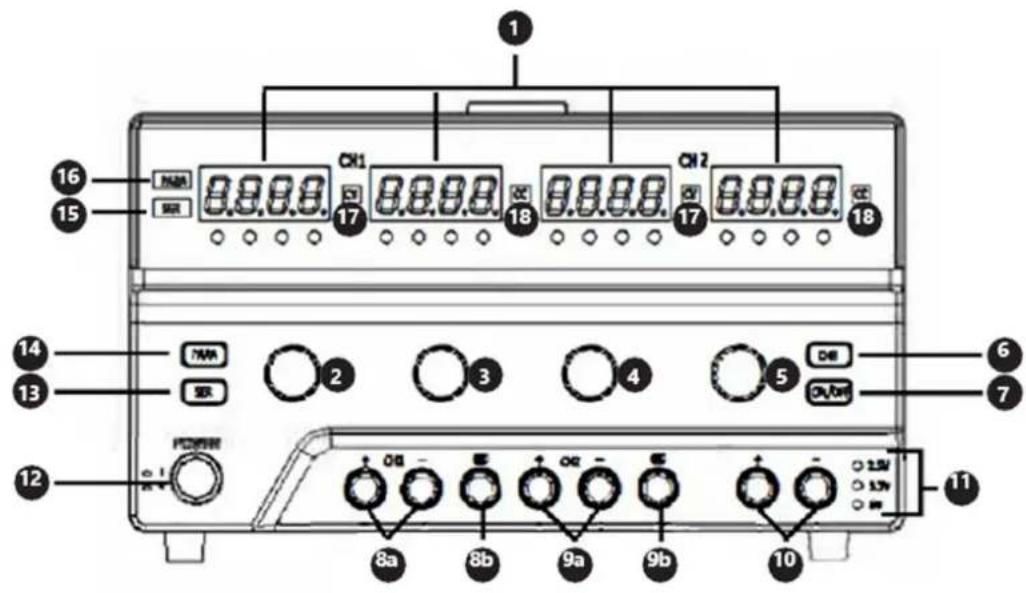

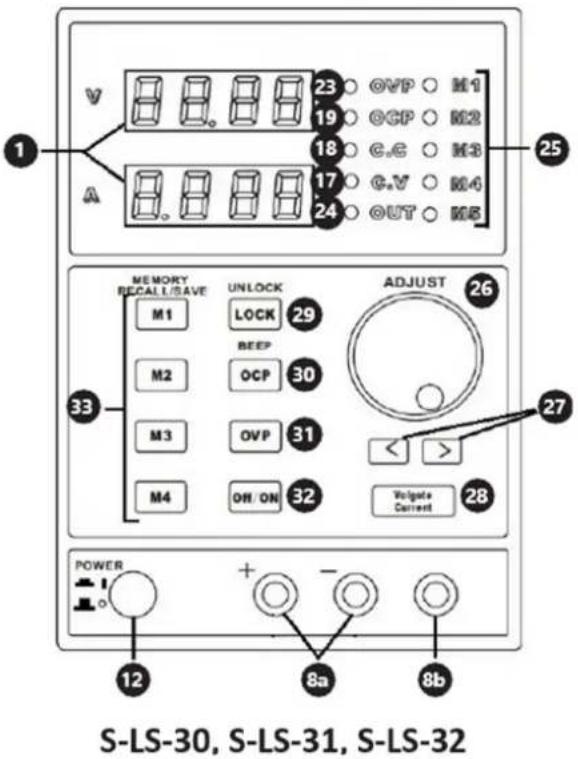

3.1. Beskrivning av apparaten

1 16 15 CN1 CN2 CN3 CN4 CN5 CN6 CN7 CN8 CN9 CN10 CN11 CN12 CN13 CN14 CN15 CN16 CN17 CN18 CN19 CN20 CN21 CN22 CN23 CN24 CN25 CN26 CN27 CN28 CN29 CN30 CN31 CN32 CN33 CN34 CN35 CN36 CN37 CN38 CN39 CN40 CN41 CN42 CN43 CN44 CN45 CN46 CN47 CN48 CN49 CN50 CN51 CN52 CN53 CN54 CN55 CN56 CN57 CN58 CN59 CN60 CN61 CN62 CN63 CN64 CN65 CN66 CN67 CN68 CN69 CN70 CN71 CN72 CN73 CN74 CN75 CN76 CN77 CN78 CN79 CN80

S-LS-117, S-LS-28

1 V A 8.8.8.8 OCP C.C C.V LOCK 19 18 17 20 22 VOLTAGE Push/hold LOCK/UNLOCK PUSH FINE/COARSE CURRENT Push/hold OCP ON/OFF 21 PUSH FINE/COARSE POWER 12 + - GND 8a 8b S-LS-29

1. Vred för att justera spänningsvärdet för kanalen

2. Vred för att justera aktuellt intensitetsvärde för kanalen

3. Vred för att justera spänningsvärdet för kanalen II

4. Vred för att justera aktuellt intensitetsvärde för kanalen II

5. Knapp för att välja spänningsvärde för kanal III

6. På/av-brytare för utgångarna på kanal I och II

7. a. (+) och (-) kanalens poler

1. a. (+) och (-) kanalens poler II

1. a. (+) och (-) kanalens poler III

2. Lysdioder - spänningsvärde för kanal III

3. Strömförsörjning På/Av-brytare

4. På/av-brytare för seriekoppling av kanaler

5. På/av-brytare för parallellkoppling av kanaler

6. LED – seriekopplingsläge PÅ

7. LED – parallelkopplingsläge PÅ

8. LED – konstant värde på utspänningen

9. LED – konstant värde på utströmmens intensitet

10. LED – aktivt överbelastningsskydd

11. LED – aktivt panellås

12. Reglage för fin/grov strömintensitet / På/Av-brytare för överbelastningsskydd

13. Fin/grov spänningskontrollvred / På/Av-brytare för inställningslås

14. LED – aktivt överspännningsskydd

15. LED – aktiva utgångar

16. LED – minnesindikator

17. Vred för att styra spänning och strömstyrka

18. Knappar för att ställa in positioner på displayen

19. Strömbrytare för spänning/strömintensitet

20. På/av-brytare för inställning av lås

21. På/Av-brytare för överspänningsskydd / På/Av-brytare för ljudsignal

22. På/av-brytare för överbelastningsskydd

23. På/av-brytare för utgångar

24. Knappar för datalagring/ringning från minnet

3.2. Förberedelser för användning

Apparatens plats

Arbetsytan där enheten ska placeras måste vara lämplig för apparatens storlek, se måtten. Arbetsytan måste vara jämn, torr, värmebeständig och på en passande höjd från marken för att möjliggöra korrekt användning av enheten. Nätsladden som är ansluten till apparaten måste vara ordentligt jordad och överensstämma med de tekniska detaljerna!

3.3. Användning av apparaten

S-LS-117. S-LS-28

Inställning av utgångsparametrar

Kanall/II: tryck på ratten (2-5) för att justera det valda värdet och håll den intryckt tills siffran på displayen börjar blinka. Vrid ratten för att ställa in parametern. För att ställa in värden för nästa siffror, upprepa aktiviteten som beskrivs ovan.

Kanal ^III Tryck och håll ner knappen (6); utgångsspänningsvärdet kommer att ändras i linje med följande cykel: 2,5/3,3/5 [V] och det faktiska värdet kommer att indikeras av en av lysdioderna (11).

Parallellt/seriedriftläge

För att slå på valfritt läge, tryck på knappen (13) eller (14), för det valda läget och håll den intryckt i 1 s; när läget är aktiverat tänds den lämpliga lysdioden (15) eller (16). Kanalenllär master i båda anslutningarna. Anslutningarna i individuella lägen är som följer:

Använd knappen (7) för att slå på och av utspänningen.

S-LS-29

Inställning av utgångsparametrar

Det finns 3 lägen: lägena 1 och 2 används för att ladda data manuellt, medan läge 3 används för datorprogrammerbara inställningar.

Läge 1 och 2: för att välja läge, tryck på ratten (21) respektive (22) och håll den nedtryckt i 2 sekunder.

• Läge 1: för att ändra spännings- eller strömintensitetsvärdet, tryck och håll in knappen tills indikeringen på lämplig display börjar blinka. Vrid på vredet (21) eller (22) för att ställa in utgångsparametervärdet. Nästa tryck på knappen kommer att ändra upplösningen på knappen för justering av spänningen eller strömintensitetsvärdet.
• Läge 2: för att ändra parametervärdena, vrid endast på rattarna (21) och (22); genom att trycka på rattarna ändras den position som ska redigeras på displayen.
• Läge 3: tryck på knappen (22) och håll den intryckt i 3 s för att läsa de manuella parameterinställningslägena; strömförsörjningsutgångarna stängs av och ratten (21) fungerar som strömbrytare för utgångarna (ändras genom att trycka på ratten) Anslut strömförsörjningen till datorn och ställ in de valda parametrarna med hjälp av den dedikerade programvaran. För att gå ur läge 3, tryck på knappen (22) och håll den nedtryckt i 3 sekunder.

Överströmsskydd

För att slå på skyddet, tryck på knappen (21) och håll den intryckt i 3 s. Om utgångarna är avstängda på grund av skyddsaktivering, vrid på vredet (21) för att återaktivera utgångarna. OCP-funktionen måste slås på igen.

Panellås

Tryck på knappen (22) och håll den nedtryckt i cirka 2 sekunder. Upprepa ovanstående operation för att låsa upp panelen.

Inställning av utgångsparametrar

Använd knappen (28) för att välja den parameter som ska matas in. Ställ in parametern genom att vrida på vredet (26). Som standard är den grova parameterkontrollen inställd; för att aktivera finkontrollen, tryck på knappen (26).

Minnesinställningar

Följande inställningar lagras:

• Grov/fin parameterjusteringsläge

• Slå på/av ljudsignalen
  • Utspänning/strömintensitet
• Slå på/av utgångarna
• Panellås

Knapparna (33) används för att spara och återkalla utgångsparameterinställningarna; vid återkallande av inställningarna stängs utgångarna av automatiskt.

• Spara: tryck på en av knapparnaM1-M4 och håll den intryckt tills respektive lysdiod (25) tänds; inställningarna sparas. För att spara det femte värdet, tryck samtidigt på Mknappen "" och justera "" Adjust-ratten.
• Återkalla: Tryck på respektive knappM1-M4 för att återkalla de sparade inställningarna. För att återställa ""Märdet, tryck samtidigt på ""Mnappen och "" -ratten. Adjust

Överspänningsskydd / Överbelastningsskydd

För att slå på och stänga av skydden, använd respektive knapp (30) eller (31). När skyddet är aktivt informerar LED-lamporna om detta; medan efter aktivering av skyddet, dvs när tröskelvärdena överskrids och strömförsörjningen till utgångarna stängs av - blinkar lysdioden. Nästa tryck på skyddets På/Av-knapp återställer skyddet och återställer strömförsörjningen för utgångarna.

Allmänt

Programvara (detta gäller modeller: §-LS-117, S-LS-29, S-LS-31

• Installera programvaran som finns på CD:n.
• Ställ in COM-porten i datorn: "Baudhastighet: 9600 / Paritetsbit: Ingen / Databit: 8 / Stoppbit: 1 / Dataflödeskontroll: Ingen".
• Anslut strömförsörjningen till datorn med hjälp av USB eller RS232. Enheten ska automatiskt kommunicera med datorn och enhetens kontrollpanel kommer att låsas. Parameterversionen kommer endast att vara möjlig genom inställningarna på datorn.

Alla modeller är utrustade med termiskt skydd mot överhettning. Vid aktivering av termiskt skydd måste alla orsaker till att enheten överhettas elimineras. Innan du startar om, vänta tills enheten har svalnat.

Byte av säkring: innan byte, koppla bort enheten från strömförsörjningen; eliminera orsaken till att säkringen gick och ersätt den med en ny säkring med samma specifikation som anges i tabellen med tekniska data.

3.4. Rengöring och underhåll

Före varje rengöring, justering, byte av tillbehör, och om enheten inte används, är det nödvändigt att dra ur nätkontakten. Använd rengöringsmedel utan frätande ämnen för att rengöra varje yta. Förvara apparaten på en torr och sval plats som är skyddad mot fukt och direkt solljus. Spraya aldrig enheten med vattenstrålar. Rengör ventilerna med en pensel och tryckluft. För att säkerställa brandskyddet, byt endast ut säkringen med den specificerade typen och klassificeringen. För att undvika elektriska stötar måste nätkabelns skyddande jordledare vara ansluten till jord. Ta inte bort skydden. Serviceunderhåll bör endast utföras av kvalificerad personal.

KASSERING AV ANVÄNDA ENHETER

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.
