S-PLASMA 85H - Tv Stamos - Gratis bruksanvisning och manual

Produkttyp	Plasma-TV
Märke	Stamos
Modell	S-PLASMA 85H
Displayteknik	Plasma
Upplösning	1920 x 1080 pixlar (Full HD)
Skärmstorlek (diagonal)	85 tum (cirka 216 cm)
Anslutningar	HDMI (x3), USB (x2), Composite, Component, VGA, Ethernet, inbyggt Wi-Fi
Ljud	Stereo högtalare 2x10 W
Strömförsörjning	100-240 V, 50/60 Hz, 300 W
Vikt	Cirka 35 kg
Mått (B x H x D)	1900 x 1100 x 80 mm
Huvudfunktioner	Text-TV, Timer, Föräldrakontroll, Bioläge, ECO, FreeSync
Underhåll och rengöring	Använd en mjuk, torr trasa. Använd inte kemikalier eller vätskor.
Säkerhet	Blockera inte ventilationsöppningarna. Använd jordat uttag. Utsätt inte för fukt.
Reservdelar och reparerbarhet	Tillgängliga på begäran från Stamos kundtjänst. Reparerbarhetsindex: 7.0
Allmän information	Bruksanvisning medföljer. Väggfäste ingår inte.

Vanliga frågor - S-PLASMA 85H Stamos

Hur ansluter jag en HDMI-enhet?

Anslut HDMI-kabeln till en av HDMI-portarna på TV:ns baksida. Se till att enheten är påslagen. Använd fjärrkontrollen för att trycka på Source och välj motsvarande HDMI-ingång.

Vad gör jag om skärmen förblir svart?

Kontrollera att TV:n är påslagen och att strömsladden är ansluten. Försök trycka på Source för att byta ingång. Om problemet kvarstår, koppla bort TV:n i 30 sekunder och anslut den igen.

Hur rengör jag skärmen?

Använd en mjuk, torr mikrofibertrasa. Applicera aldrig vätska direkt på skärmen. För envisa fläckar, fukta trasan lätt med destillerat vatten och torka försiktigt.

Fjärrkontrollen fungerar inte?

Byt ut batterierna mot nya och observera polariteten. Kontrollera att inget föremål blockerar infrarödsensorn. Om problemet kvarstår, återställ fjärrkontrollen genom att ta bort batterierna i 30 sekunder.

Hur justerar jag volymen?

Använd knapparna Volume + och Volume - på fjärrkontrollen. Du kan även komma åt ljudmenyn via Menu för att justera ljudinställningarna.

Hur aktiverar jag energisparläge?

Tryck på Menu, gå till Inställningar > Energi och välj Ecoläge. Det minskar ljusstyrkan och energiförbrukningen.

Kan jag montera TV:n på väggen?

Ja, TV:n är kompatibel med VESA 400x400 mm väggfäste (ingår ej). Använd skruvar som passar väggmaterialet och se till att fästet kan bära apparatens vikt.

Hur uppdaterar jag programvaran?

Anslut TV:n till internet (Wi-Fi eller Ethernet). Gå till Menu > Inställningar > Programuppdatering och välj Sök. Följ instruktionerna på skärmen.

Varför flimmer bilden?

Kontrollera att HDMI-kabeln är ordentligt ansluten. Prova en annan HDMI-port eller en annan kabel. Om flimret kvarstår, inaktivera alternativen Film+ eller Skalning i bildinställningarna.

Hur växlar jag mellan källor?

Tryck på knappen Source på fjärrkontrollen. En lista över tillgängliga ingångar visas (TV, HDMI1, HDMI2, USB, etc.). Använd pilarna för att välja önskad källa och bekräfta med OK.

BRUKSANVISNING S-PLASMA 85H Stamos

Spara denna handbok för säkerhetsvarningar och försiktighetsåtgärder, montering, drift, inspektion, underhåll och rengöring. Skriv produktens serienummer på baksidan av manualen nära monteringsschemat (eller mänad och är för inköp om produkten inte har något nummer). Förvara denna bruksanvisning och kvittot på en säker och torr plats för framtida referens.

I denna bruksanvisning, på etiketten och all annan information som tillhandahålls med denna produkt: Detta är säkerhetsvarningssymbolen. Den används för att uppmärksamma dig på potentiella personskador. Följ alla säkerhetsmeddelanden som följer denna symbol för att undvika möjlig skada eller dödsfall.

FARA anger en farlig situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig skada.

WARNING: indikerar en farlig situation som, om den inte undviks, kan resultera i dödsfall eller allvarlig skada.

FÖRSIKTIGHET: används med säkerhetsvarningssymbolen indikerar en farlig situation som, om den inte undviks, kan resultera i mindre eller mättlig skada.

NOTERA: används för att hantera praxis som inte är relaterade till personskada.

SÄKERHETSVARNINGAR OCH FÖRSIKTIGHETSÅTGÄRDER

VARNING: När du använder verktyget ska grundläggande säkerhetsföreskrifter alltid följas för att minska risken för personskador och skador på utrustningen.

Läs alla instruktioner innan du använder detta verktyg!

Försiktighetsåtgårder för arbetsområdet

• Håll ditt arbetsområde rent och väl upplyst. Röriga bänkar och mörka ytor leder till olyckor.
• Använd inte elverktyg i explosionsfarlig atmosfär, som i närvaro av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.
• Häll åskådare, barn och besökare borta när du använder ett elverktyg. Distraktioner kan få dig att tappa kontrollen. Skydda andra i arbetsområdet från skräp som spån och gnistor. Tillhandahåll barriärer eller sköldar vid behov.

Elsäkerhet

- Jordade verktyg måste anslutas till ett uttag som är korrekt installerat och jordat i enlighet med alla koder och förordningar. Ta aldrig bort jordstiftet eller modifiera kontakten på något sätt. Använd inga adapterkontakter, Kontrollera med en behö- rig elektriker om du är osäker på om uttaget är ordentligt jordat. Om verktyget skulle fungera felaktigt eller gå sönder ger jordning en väg med lågt motständ för att transportera elektricitet bort från användaren.

Rev. 04.04.2022

SE

• Dubbelisolerade verktyg är utrustade med en polariserad kontakt (det ena bladet är bredare än det andra). Den här kontakten passar endast på ett sätt i ett polariserat uttag. Om kontakten inte passar helt i uttaget, vänd på kontakten. Om det fortfarande inte passar, kontakta en kvalificerad elektriker för att installera ett polariserat uttag. Byt inte kontakten på något sätt. Dubbel isolering eliminerar behovet av den treträdiga jordade nätsladden och ett jordat nätaggregat.
• Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Det finns en ökad risk för elektriska stötar om din kropp är jordad.
• Utsätt inte elverktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektriska stötar.
• Missbruk inte nätsladden. Använd aldrig nätsladden för att bära verktyget eller dra ut kontakten ur ett uttag. Håll nätsladden borta från värme, olja, vassa kanter eller rörliga delar. Byt ut skadade strömkablar omedelbart. Skadade nätkablar ökar risken för elektriska stötar.
• När du använder ett elverktyg utomhus, använd en förlängningssladd utomhus. Dessa förlängningssladdar är klassade för utomhusbruk och minskar risken för elektriska stötar.

Personlig säkerhet

• Var alert. Se vad du gör och använd sunt förnuft när du använder ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblick av ouppmärksamhet när du använder elverktyg kan leda till allvarliga personskador.
• Klä dig ordentligt. Bår inte löst sittande kläder eller smycken. Innehåller långt hår. Håll ditt hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
• Undvik oavsiktlig stirrande. Se till att strömbrytaren är avstängd innan du ansluter den. Att bära elverktyg med fingret på strömbrytaren, eller koppla in elverktyg med strömbrytaren på, leder till olyckor.
• Ta bort justeringsnycklar eller skiftnycklar innan du slår på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan leda till personskada.
• Överdriv inte. Håll alltid rätt fotfäste och balans. Rätt fotfäste och balans ger bättre kontroll över elverktyget i oväntade situationer.
• Använd säkerhetsutrustning. Använd alltid ögonskydd. Dammmask, halkfria skyddsskor, hjälm eller hörselskydd måste användas för lämpliga förhållanden.

Användning och skötsel av verktyg

• Använd klämmor (ingår ej) eller andra praktiska sätt att fästa och stödja arbetsstycket på en stabil plattform. Att hålla arbetsstycket för hand mot kroppen är instabilt och kan leda till att du förlorar kontrollen.
• Tvinga inte verktyget. Använd rätt verktyg för din applikation. Rätt verktyg kommer att göra jobbet bättre och säkrare i den takt som det är designat för.

SE

• Använd inte elverktyget om strömbrytaren inte slår på eller av det. Alla verktyg som inte kan styras med strömbrytaren är farliga och måste bytas ut.
• Koppla bort nätsladdens kontakt från strömkällan innan du gör några justeringar, byter tillbehör eller förvarar verktyget. Sådana förebyggande säkerhetsätgärder minskar risken för att verktyget startas av misstag.
• Förvara inaktiva verktyg utom räckhåll för barn och andra otränade personer. Verktyg är farliga i händerna på outbildade användare.
• Underhåll verktygen med omsorg. Håll skärverktygen underhållna och rena. Rätt underhållna verktyg är mindre benägna att binda och är lättare att kontrollera. Använd inte ett skadat verktyg. Märk skadade verktyg „Använd inte“ förrän de har reparerats.
• Kontrollera om rörliga delar är felinriktade eller fastnar, delar går sönder och andra tillständ som kan påverka verktygets funktion. Om verktyget är skadat ska det servas innan det används. Många olyckor orsakas av dåligt underhållna verktyg.
• Använd endast tillbehör som rekommenderas av tillverkaren för din modell. Tillbehör som kan vara lämpliga för ett verktyg kan bli farliga när de används på ett annat verktyg.

Service

• Verktygsservice får endast utföras av kvalificerad reparationspersonal. Service eller underhäll som utförs av okvalificerad personal kan leda till risk för skador.
• Använd endast identiska reservdelar när du servar ett verktyg. Användning av icke auktoriserade delar eller underlåtenhet att följa underhållsinstruktioner kan skapa risk för elektriska stötar eller skada.

SÄRSKILDA SÄKERHETSREGLER

• Behåll etiketter och namnskyltar på verktyget. Dessa innehåller viktig information. Om den är oläslig eller saknas, kontakta vårt serviceteam för en ersättning.
• Bär alltid godkända skyddsglasögon och tunga arbetshandskar när du stämmer verktyget. Användning av personliga säkerhetsanordningar minskar risken för skador.
• Upprätthålla en säker arbetsmiljö. Häll arbetsområdet väl upplyst. Se till att det finns tillräcklig omgivande arbetsyta. Häll alltid arbetsområdet fritt från hinder, fett, olja, skräp och annat skräp. Använd inte ett elverktyg i områden i närheten av brandfarliga kemikalier, damm och ångor. Använd inte denna produkt på en fuktig eller våt plats.
• Undvik oavsiktlig start. Se till att du är beredd att börja arbeta innan du slär på verktyget.
• Lämna aldrig verktyget utan uppsikt när det är anslutet till ett eluttag. Stäng av verktyget och koppla bort det från eluttaget innan du lämnar det.
• Koppla alltid bort verktyget från eluttaget innan du utför och inspektioner, underhåller eller rengör.
• Förhindra ögonskador och brännskador. Att bära och använda godkända personliga säkerhetskläder och säkerhetsanordningar minskar risken för skador.

SE

• Bär de godkända skyddsglasögonen med en svetshjälm som har en linsklassificering av minst nummer 10.
• Läderleggings, brandsäkra skor eller stövlar bör bäras när du använder denna produkt. Bär inte byxor med manschetter, skjortor med öppna fickor eller andra kläder som kan fånga och hålla kvar smält metall eller gnistor.
• Håll kläderna fria från fett, olja, lösningsmedel eller andra brandfarliga ämnen. Bär torra, isolerande handskar och skyddskläder.
• Bär ett godkänt huvudskydd för att skydda huvudet och nacken. Använd förkläden, cape, ärmar, axelskydd och haklappar som är designade och godkända för svets- och skärprocedurer.
• Vid svetsning/skärning ovanför eller i trånga utrymmen, använd flamsäkra öronproppar eller hörselkåpor för att hålla gnistor borta från öronen.
• Förhindra oavsiktliga bränder. Ta bort eventuellt brännbart material från arbetsområdet.
• Om möjligt, flytta arbetet till en plats långt borta från brännbart; skydda det brännbara med ett skydd av brandbeständigt material.
• Ta bort eller säkra allt brännbart material inom en radie av 35 fot (10 meter) runt arbetsområdet. Använd ett brandbeständigt material för att täcka eller blockera alla öppna dörröppningar, fönster, sprickor och andra öppningar.
• Omsluta arbetsområdet med bärbara brandsäkra skärmar. Skydda brännbara väggar, tak, golv, etc. från gnistor och värme med brandsäkra överdrag.
• Om du arbetar på en metallvägg, ett tak, etc., förhindra antändning av brännbart material på andra sidan genom att mobba det brännbara till en säker plats. Om omplacering av brännbart material inte är möjligt, utse någon som ska tjänstgöra som brandvakt, utrustad med brandsläckare, under svetsprocessen och i minst en halvtimme efter att svetsningen är klar.
• Svetsa eller skär inte på material som har en brännbar beläggning eller brännbar inre struktur, som i väggar eller tak, utan en godkänd metod för att eliminera faran.
• Släng inte varm slagg i behållare som innehåller brännbart material. Ha en brandsläckare i närheten och vet hur man använder den.
• Efter svetsning eller skärning, gör en noggrann undersökning för tecken på brand. Tänk på att lätt synlig rök eller låga kanske inte finns närvarande under en tid efter att branden startat.
• Sörj för tillräcklig ventilation i arbetsområdena för att förhindra ansamling av brandfarliga gaser, ångor och damm. Applicera inte värme på en behållare som har innehållit ett okänt ämne eller ett brännbart material vars innehåll, vid upphettning, kan producera brandfarliga eller explosiva ångor. Rengör och rengör behållare innan värme appliceras. Lufta stängda behållare, inklusive gjutgods, före förvärmning, svetsning eller skärning.
• Undvik överexponering för ångor och gaser. Håll alltid huvudet borta från ångorna. Andas inte in ångorna. Använd tillräckligt med ventilation eller utsug, eller båda, för att hålla ångor och gaser från din andningszon och det allmänna området.
• Om ventilationen är tveksam, låt en kvalificerad tekniker ta ett luftprov för att fastställa behovet av korrigerande åtgårder. Använd mekanisk ventilation för att förbättra luftkvaliteten. Om tekniska kontroller inte är genomförbara, använd ett

godkänt andningsskydd.

• Arbeta i ett begränsat utrymme endast om det är väl ventilerat, eller när du bär ett andningsskydd med lufttillförsel.
• Låt en erkänd specialist inom industriell hygien eller miljötjänster kontrollera driften och luftkvaliteten och ge rekommendationer för den specifika svets- eller skärsituationen.
• Håll alltid slangarna borta från svets-/skärstället. Undersök alla slangar och kablar för skärsår, brännskador eller slitna områden före varje användning. Om några skadade områden hittas, byt ut slangarna eller kablarna omedelbart.
• Läs och förstå alla instruktioner och säkerhetsföreskrifter som beskrivs i tillverka-rens manual för det material du ska svetsa eller skära.
• Korrekt cylindervård. Fäst cylindrarna på en vagn, vägg eller stolpe för att förhindra att de faller. Alla cylindrar ska användas och förvaras i upprätt läge. Tappa eller slå aldrig en cylinder. Använd inte cylindrar som har blivit buckliga. Cylinderlock ska användas vid flyttning eller förvaring av cylindrar. Tomma cylindrar bör förvaras i specificerade områden och tydligt märkas „tomma“.
• Använd aldrig olja eller fett på inloppsanslutningar, utloppsanslutningar eller cylinderventiler.
• Använd endast den medföljande brännaren på denna luftplasmaskärare. Användning av komponenter från andra system kan orsaka personskada och skada komponenter inuti.
• Personer med pacemaker bör rådfråga sin(a) läkare innan de använder denna produkt. Elektromagnetiska fält i närheten av en pacemaker kan orsaka störningar eller fel på pacemakern.
• ANVÄND RÄTT FÖRLÄNGNINGSLAD. Se till att din förlängningssladd är i gott skick. När du använder en förlängningssladd, se till att stämma en som är tillräckligt tung för att bära den ström som din produkt kommer att dra. En underdimensionerad sladd kommer att orsaka ett fall i nätspänningen vilket resulterar i strömförlust och överhettning. En 50 fots förlängningssladd måste vara minst 12 gauge i diameter och en 100 fots förlängningssladd måste vara minst 10 gauge i diameter. Om du är osäker, använd nästa tyngre mätare. Ju mindre mätartal, desto tyngre sladd.

PLASMA

Allmän information om plasmaskärning.

Genom plasmabrännaren passerar högtrycksgas, t.ex. luft, som strömmar ut till utsidan. I mitten av gaskanalen finns negativt laddad elektrod och munstycket före den med spets och virvelring. Virvelring förvandlar strömmen till rotation. Om elektroden är ansluten till elektriciteten kommer locket i kontakt med metallen, det kommer att stänga kretsen och mellan metallen och elektroden uppträder bägen. Arc värmer upp gasen till mycket hög temperatur, materiens fjärde tillständ. Denna process initierar en riktad ström av plasma, som har en temperatur på 16.649 °C eller mer, och som rör sig med en hastighet på 6.096 m/s och kan smälta metallen. Själva plasman är elektriskt ledande. Kretsen som stänger ljusbågen är stängd så länge som elektroden är strömsatt och plasman är i kontakt med metallen. Skärmunstycket är utrustat med en andra grupp av kanaler. Dessa kanaler ger en jämn ström av skyddsgas runt skärområdet. Gasströmmens tryck styr den konstanta plasmaströmmens radie. Notera! Denna enhet är designad för att endast använda tryckluft som „gas“.

SE SE

Nuvarande reglering

Den automatiska strömdämpningskretsen skyddar mot överspänning upp till det värde som anges i det tekniska databladet.

Värmeskydd

Den termiska skyddskretsen vidtar åtgårder när enheten överskrider driftcykeln. Detta innebär att stoppa maskinen.

Arbetscykel

Arbetscykeln är procentandelen av drifttiden (mätt i minuter) av en 10-minutersperiod under vilken maskinen används kontinuerligt under normala temperaturförhållanden. Om värdena för arbetscykeln överskrids kommer detta att utlösa överhettningsskyddsfunktionen, som stoppar maskinen tills den har kylts ner till normal driftstemperatur. Upprepade situationer med överskridande av arbetscykelvärdena kan leda till allvarliga skador på maskinen.

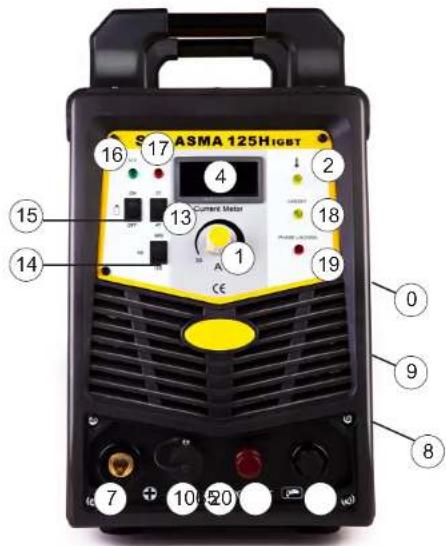

FÖRKLARING:

0.

På / Av knapp

1.

STRÖM / Strömregulator: huvudströmmen är justerbar.

2.

LED-indikator för överbelastning/fel: Indikatorn lyser i följande två situationer: a) Om maskinen inte fungerar som den ska och inte kan användas. b) Om skäranordningen har överskridit standardarbetstiden initleras skyddsläget och maskinen slutar fungera. Detta innebär att maskinen nu kyls för att kunna återställa temperaturkontrollen igen efter att enheten har överhettats. Därför stoppas maskinen. Under denna process tänds den röda varningslampan på frontpanelen. I det här fallet är det inte nödvändigt att dra ut stickkontakten ur uttaget. Ventilationssystemet kan lämnas på för att förbättra kylningen av maskinen. När det röda ljuset slocknar betyder det att temperaturen nu är nere på normal nivå och aggregatet kan tas i drift igen.

3.

STRÖMINDIKATOR: Denna indikator tänds efter att maskinen har slagits på.

4.

LED-display: Visar aktuell strömstyrka.

5.+6.

Portar för plasmafackla: Plasmabågens höga energitäthet möjliggör en hög skärhastighet med en varpfri skärkvalitet. Ingen speciell gas krävs och möjligheten att använda vanligt lufttryck tillsammans med enkel hantering av enheten är en garanti för enkel användning i bilkarosser, containrar, stålkonstruktioner, VVS-industrin samt i installationer och VVS. Anslutning av jordkabel.

7.

GAS/luftanslutning.

8.

Anslutning för jordkabel.

Jordning: På baksidan av varje svetsare finns en skruv och en etikett för att ge nödvändig jordning. Innan du använder enheten är det nödvändigt att jorda svetsapparatens skal med hjälp av en kabel med minst 6 mm diameter, för att förhindra potentiella problem orsakade av elläckage.

10.

Ytterligare strömförsörjningsanslutning till plasmabrännarens kabel.

11.

EFTERTID = gasflödet variabelt med andra intervaller. Denna reglering är viktig för kylningen av den skurna smälta metallen efter skärprocessen och för att skydda mot oxidation.

12.

VINKBRYTARE = Om skäraren (arbetsstycket) inte är i fastställt, automatiskt inställt läge, ska knappen på skärbrännaren tryckas in för att börja skära. För att avsluta skärningen ska knappen på brännaren släppas. Sådan skärtyp är användbar för kort söm. Om arbetsstycket är i ett fastställt, automatiskt inställt läge, ska knappen på brännaren tryckas in en gång för att starta plasmabågen. Sådan åtgård möjliggör oavbruten skärning. Tryck på knappen på brännaren igen för att sluta skära. Denna skärtyp är användbar för att klippa längre sömmar.

13.

4T/2T valknapp

14.

POSTFLÖDE = inställning av tiden för luftflödet efter skärningen.

15.

TESTGAS = skydd

16.

UV-LED = Underspännings-LED. Denna LED-kontrolllampa tänds när spänningen sjunker under 330 V.

17.

OV LED = LED för överspänning. Denna LED-kontrollampa tänds när spänningen stiger över 420V.

18.

GASSHT = denna kontrollampa tänds när luftflödet inte är tillgängligt eller är otillräckligt.

19.

PHASEN STROMVERLUST = denna kontrollampa tänds när enheten är ansluten till 1 eller 2 faser (istället för 3) – enheten slutar fungera.

20

CNC anslutningsuttag.

SE SE

Allmänt diagram över S-Plasma 55H-anslutning

S-PLASMA 55 H

IGBT:
En bipolar transistor med isolerad grindelektrod (isolerad grind bipolar transistor, IGBT) är en halvedare som används allt mer inom kraftelektronik, eftersom de bipolara transistorerna erbjuder vissa fördelar (t.ex. goda framledningsegenskaper, hög blockeringsspänning, robusthet i svetsutrustning) och fördelar karakteristisk för en fälteffekttransistor (styrning med praktiskt taget ingen strömförbrukning). En annan fördel är en viss grad av motstånd mot kortslutning, eftersom IGBT begränsar belastningsströmmen. IGBT:er är ett ytterligare utvecklingssteg för de vertikala power-MOSFET:erna.

NORMAL STRÖM: Enheten använder en I-fasanslutning (230V +/- 10%).

SE SE

Tillbehör till plasmaskärare

1. Endast för S-PLASMA 85CNC

STRÖMFÖRSÖRJNING FÖR S-PLASMA 85H / S-PLASMA 85CNC

STARKSTROM: = Dessa enheter använder en 3-fasanslutning (400V +/- 10%).

En bipolar transistor med isolerad grindelektrod (isolerad grind bipolar transistor, IGBT) är en halvedare som används allt mer inom kraftelektronik, eftersom de bipolarä transistorerna erbjuder vissa fördelar (t.ex. goda framledningsegenskaper, hög blockeringsspänning, robusthet i svetsutrustning) och fördelar karakteristisk för en fälteffekttransistor (styrning med praktiskt taget ingen strömförbrukning). En annan fördel är en viss grad av motstånd mot kortslutning, eftersom IGBT begränsar belastningsströmmen. IGBT:er är ett ytterligare utvecklingssteg för de vertikala power-MOSFET:erna.

SE

SE

S-Plasma 85H + 125H / 85CNC + 125CNC anslutning.

Strömförsörjning.

Den gulgröna ledningen används som skyddsträdskontakt för PE. De tre faserna (svart, brun och blå) kan fritt anslutas till L1, L2 och L3 (låt endast en behörig elektriker göra det).

Varning!!!

Svetsapparater utrustade med 3-fas anslutningskabel får endast anslutas av behörig elektriker!

CNC-ANSLUTNING: S-PLASMA 125CNC

För att ansluta plasmaskäraren till CNC-maskinen ska de två stiften i kontakten anslutas:

Stift 4: positiv pol

Stift 2: negativ pol

CNC-ANSLUTNING: S-PLASMA 85CNC

För att ansluta plasmaskäraren till CNC-maskinen ska de två stiften i kontakten anslutas: stift 3 och stift 4. CNC-funktionen fungerar under förutsättning att CNCmaskinen är på, annars fungerar manuell skärning när CNC-maskinen är avstängd. Stift 1 och stift 2 (med ledningar anslutna redan) är för manuell skärning.

Stift 3: positiv pol

Stift 4: negativ pol

Detaljerade tekniska parametrar:

	S-Plasma 55H	S-Plasma 85H und S-Plasma 85CNC*	S-Plasma 125H und S-Plasma 125CNC*
Inspänning	230V1-fas	400V3-fas	400V3-fas
Frekvens 50Hz 50Hz 50Hz
Ingångsström 16A 19 A 20	A
Ingen belastningsspänning	230 V 280 V 300 V
Kapslingens skyddsgrad	IP20S	IP20S IP21S
Isoleringsklass	F	F	F
Överspänningskydd	Ja	Ja	Ja
Kyl	Fläkt	Fläkt	Fläkt
Magnetisk ventil	Ja	Ja	Ja
Driftcykel ED vid max. A	60%	60%	60%
Värde på ström för arbetscykel 100 %	42,6	65,8	96,8
Skärström	10-55 A	20-85 A	10-125 A
Bågtändning	Kontakt	Ingen kontakt	Ingen kontakt
Skärtjocklek	17 mm	27 mm	34 mm
Klippbredd	1 mm	1,2 mm	1,4 mm
Kompressoranslutning	4,5 bar,30-100 l/min.	5,5 bar,175 l/min.	7 bar250 l/min
Netcovikt	9.4 kg	19,5 lg	30 kg
Mätt L/B/H (mm)	530/380/380	660/370/450	660/370/450

NOTERA: S-Plasma 85CNC och S-Plasma 125CNC är utrustade med ytterligare CNC-anslutningsuttag. Dessa två plasmaskärare är också utrustade med rak plasmabrännare:

SE SE

Kabelanslutningar

1. Varje plasmaskärare är utrustad med en huvudströmkabel, som är ansvarig för att ge ström och spänning till enheten och den måste anslutas till lämplig strömkälla enligt plasmaskärarens inspänning.
2. Huvudströmkabeln ska vara korrekt ansluten till anslutningsuttaget för att undvika oxidation. Om möjligt, kontrollera med hjälp av mätinstrumentet om spänningen passar inom lämpligt område.

Installation

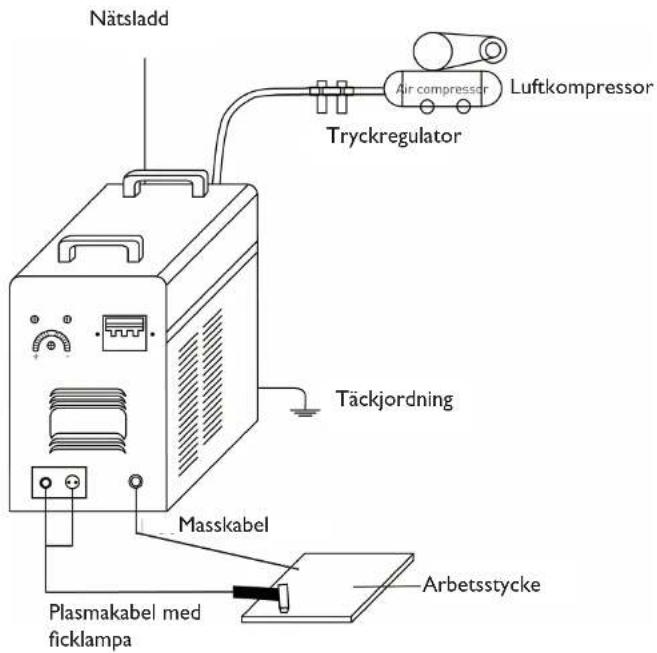

Kabelanslutningar (installationsskissen)

Användning

Slå på strömbrytaren på enhetens baksida, kontrollampan tänds och värdet på strömmen (A) är synligt. Ställ in önskat gastryck och öppna tryckventilen. Tryck på knappen på skärbrännaren, ventilen slås på och ljusbågen kan ses och höras. Ställ in skärströmmen efter arbetsstyckets tjocklek.

Placera skärbrännarens kopparmunstycke på arbetsstycket (vid pilotbåge ska kopparmunstycket placeras ca 2 mm ovanför arbetsstycket), tryck på knappen på brännaren tills ljusbågen ska antändas, höj skärmunstycket ca. 1 mm ovanför arbetsstycket och börja skära.

S-PLASMA 125H | S-PLASMA 125CNC

1. Endast S-PLASMA 125CNC.


En bipolar transistor med isolerad grindelektrod (isolerad grind bipolar transistor, IGBT) är en halvedare som används allt mer inom kraftelektronik, eftersom de bipolara transistorerna erbjuder vissa fördelar (t.ex. goda framledningsegenskaper, hög blockeringsspänning, robusthet i svetsutrustning) och fördelar karakteristisk för en fälteffekttransistor (styrning med praktiskt taget ingen strömförbrukning). En annan fördel är en viss grad av motstånd mot kortslutning, eftersom IGBT begrånsar belastningsströmmen. IGBT:er är ett ytterligare utvecklingssteg för de vertikala power-MOSFET:erna.

STARKSTROM: = Dessa enheter använder en 3-fasanslutning (400V +/- 10%).

SE SE

INITIERA DRIFT

A. Uppackning

Packa upp alla artiklar ur kartongen och se till att du har fått alla artiklar som anges på packlistan.

B. Arbetsmiljö

Se till att arbetsområdet är väl ventilerat. Enheten kyls av en axialfläkt som ger ett luftflöde för elektroniken genom den bakre panelen. (Notera! Huset måste installeras på ett sätt som säkerställer att ventilationshålen är närmare maskinens framsida). Minst 15 cm framtill och 15 cm på varje sida bör lämnas för att möjliggöra rengöring. Om maskinen körs utan tillräcklig kylning kommer längden på arbetscykeln att minska kraftigt.

C. Kabelanslutningar

Varje enhet är utrustad med en huvudströmkabel, som ansvarar för att ge ström och spänning till enheten. Om enheten är ansluten till ström som överstiger den erforderliga spänningen, eller om fel fas är inställd, kan det leda till allvarlig skada på enheten. Detta täcks inte av garantin för utrustningen och användaren är ansvarig för sådana situationer.

D. Facklanslutning

Anslut brännaren till växelriktaren genom att ansluta luftslangen som är fastsatt i änden av brännaren till brännarkontakten på maskinens främre del. Se till att anslutningen är säker genom att dra åt den något med en skiftnyckel. Du bör dock inte göra det för hårt.

Pilotförsamling

Sätt pistolen med skyddslocket uppåt och vrid bort locket från pistolen. (Skyddslokket håller ihop spetsen, den keramiska virvelringen och elektroden). Ta bort locket, den keramiska virvelringen och elektroden. Montera ihop elektroden, den keramiska virvelringen och spetsen igen. Byt ut slitna delar vid behov. Sätt på skyddskåpan på pistolens huvud och skruva på den med handen tills den sitter tätt. Om något motständ finns under denna process, kontrollera gångan och arrangemanget av föremålen innan du fortsätter arbetet. Obs: I fallet med vissa pistoler utan vändbara elektroder är det nödvändigt att dra åt elektroden ytterligare med hjälp av en täng för att säkerställa en tillförlitlig elektrisk anslutning.

PRINCIPER FÖR ANVÄNDNING

A. Början

Vrid strömbrytaren till „ON“. Ta en position vid enheten där du enkelt kan avläsa lufttrycket från enheten. Tryck på pistolomkopplaren (luft kommer att flöda ut från pistolen), justera luftventilen till cirka 6-7 (bar) och tryck på pistolomkopplaren igen.

Anmärkning

Det allmänt accepterade värdeområdet för lufttrycket är 5-8 bar. Du kan nu utföra tester efter behov, men du bör komma ihåg att inte minska lufttrycket för mycket eftersom det kan skada förbrukningsvarorna. Fäst jordklämman på arbetsstycket. Anslut klämman till huvuddelen av arbetsstycket och inte till delen som ska tas bort.

B. Skärning

I. Dra-klippning

Håll pistolspetsen ovanför arbetsstycket, tryck på pistolbrytaren och flytta pistolspetsen tills den kommer i kontakt med arbetsstycket och skärbägen är etablerad. När skärbågen har genererats kan du flytta pistolen i önskad riktning med spetsen på pistolen alltid i en liten vinkel och bibehålla kontakt med arbetsstycket. Denna arbetsmetod kallas dragskärning. Alltför snabba rörelser bör undvikas. Ett tecken på detta är gnistor, som kan spruta från toppen av arbetsstycket. Flytta pistolen med en hastighet som säkerställer att gnistor samlas under arbetsstycket och innan du fortsätter se till att materialet skärs igenom helt. Ställ in draghastigheten efter behov.

2. Veckoaktiviteter

Kontrollera att luftflödet fungerar korrekt. Blås av eller sug in damm eller smuts från hela maskinen, inklusive luftfiltret.

3. Avständsklippning

I vissa fall kan det vara fördelaktigt att skära med pistolspetsen på en höjd av cirka 1/16" till 1/8" över arbetsstycket för att minska mängden material som återigen blåser tillbaka in i spetsen och för att maximera penetrationen av tjocka snitt genom materialet. Avständsskärning bör användas när penetrationsskärning eller/eller spårning utförs. Avständstekniken kan även användas vid skärning av plåt för att minimera risken för materialäterstänk, vilket kan skada spetsen.

4. Genomborning

För att borra igenom ska pistolens spets placeras ca 3,2 mm ovanför arbetsstycket. Håll pistolen i en liten vinkel för att avleda gnistor bort från dig själv och spetsen på pistolen. Aktivera huvudbågen och sänk spetsen av pistolen tills huvudskärbågen initieras och gnistor börjar. Starta borrning på ett testobjekt som inte längre används och fortsätt med borrningen på den tidigare definierade skärlinjen när testhålet är färdigt utan problem.

SE

UNDERHÄLL

Kontrollera pistolen för slitageskador, sprickor eller utsatta trädsektioner. Byt ut eller reparera sådana defekter innan du använder enheten. En hårt sliten pistolspets/munstyckie bidrar till reducing av hastighet, spänningsfall och sneda skärningar. En indikation på en sliten pistolspets/munstycke är en långsträckt eller överdimensionerad munstycksöppning. Den yttre delen av elektroden får inte vara försänkt mer än 3,2 mm. Byt ut elektroden om den är sliten, enligt ovanstäende mätning. Om locket inte enkelt kan sättas på igen, kontrollera gängan.

WARNING!!! Stäng alltid av enheten när du byter ut elektroder och munstycken.

Inspektion

I. Enheten ska alltid vara jordad på ett säkert sätt.
2. Kontrollera alltid att alla plintar är korrekt anslutna.
3. Kontrollera om strömkabeln leder rätt spänning.
4. Var uppmärksam på kablar och slangar – de får inte vara skadade eller slitna.

NOTES/NOTIZEN

NOTES/NOTIZENNOTES/NOTIZEN
