Type de produit	Smartphone robuste
Marque	Hammer
Modèle	IRON Va
Dimensions	171,5 x 81,2 x 12,39 mm
Poids net	270 g
Batterie	Li-Pol 6500 mAh (HS2401) / Li-Ion 6500 mAh (HS2401e)
Charge rapide	Pump Express jusqu'à 18 W (5V/7V/9V/12V)
Processeur	MediaTek Helio G36 Octa-core (4x2,2 GHz + 4x1,6 GHz)
Affichage	Écran tactile 6,56" HD+ (1612 x 720 px)
Appareil photo principal	13 Mpx + flash LED
Appareil photo frontal	5 Mpx
Mémoire RAM	4 Go
Mémoire interne	64 Go
Stockage extensible	microSD jusqu'à 256 Go
Système d'exploitation	Android 14
Cartes SIM	Dual nanoSIM + microSD (logement partagé) + eSIM (logement 1)
Résistance	IP69 (poussière et eau) et MIL-STD-810H
Connecteurs	USB-C, prise jack 3,5 mm (sous joint)
Connectivité sans fil	Wi-Fi 802.11 a/b/g/n/ac (2,4/5 GHz), Bluetooth 5.0, NFC, GPS/A-GPS, Glonass, Galileo, Beidou
Capteurs	Proximité, lumière, accéléromètre, gyroscope, boussole
Réseaux mobiles	2G (900/1800 MHz), 3G (900/2100 MHz)
Entretien et nettoyage	Chiffon sec uniquement, éviter agents acides ou alcalins
Sécurité	Ne pas utiliser en conduisant sans kit mains-libres ; éteindre dans les stations-service ; ne pas exposer à des températures extrêmes
Pièces détachées et réparabilité	Réparation uniquement par personnel qualifié agréé ; utiliser accessoires d'origine

FOIRE AUX QUESTIONS - IRON Va Hammer

Quelle est la capacité de la batterie du Hammer IRON Va ?

La batterie a une capacité de 6 500 mAh (Li-Pol ou Li-Ion selon variante). Elle supporte la charge rapide Pump Express jusqu'à 18 W.

Le Hammer IRON Va est-il étanche ?

Oui, il est certifié IP69 : résistant à la poussière et à l'eau sous certaines conditions, les joints et le couvercle doivent être correctement fermés. Il est aussi conforme à la norme MIL-STD-810H.

Comment activer la carte eSIM sur ce smartphone ?

Assurez-vous d'avoir une connexion Internet. Placez la carte nano eSIM dans le logement n°1 du plateau. Allez dans Paramètres > Réseau et internet > Réseau mobile > Ajouter une carte, puis scannez le code QR fourni par votre opérateur pour télécharger le profil eSIM.

Quelle version d'Android est installée ?

Le smartphone est livré avec Android 14.

Peut-on utiliser deux cartes SIM et une carte mémoire en même temps ?

Le plateau accepte deux nanoSIM et une microSD, mais le logement pour la carte mémoire est partagé avec le deuxième emplacement SIM. Vous pouvez donc utiliser soit deux SIM, soit une SIM et une microSD. La eSIM (logement 1) peut remplacer une carte physique.

Quels sont les capteurs présents ?

Le téléphone intègre un capteur de proximité, un capteur de lumière, un accéléromètre, un gyroscope, une boussole et un NFC.

Comment faire un appel d'urgence ?

Sur l'écran de verrouillage, balayez deux fois vers le bas pour ouvrir les notifications, appuyez sur l'icône d'alimentation en bas à droite, puis sélectionnez Appels d'urgence. Attention : la disponibilité des appels d'urgence dépend du réseau et de la zone.

Puis-je utiliser le téléphone sous la pluie ?

Oui, grâce à la certification IP69, il résiste à l'eau. Cependant, après immersion, séchez-le et assurez-vous que le câble USB est sec avant de le brancher. Évitez d'exposer l'appareil à des liquides autres que l'eau.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec pour nettoyer l'écran et le boîtier. N'utilisez pas de produits acides ou alcalins forts. Nettoyez régulièrement les joints d'étanchéité.

Où puis-je trouver le mode d'emploi complet ?

Le mode d'emploi complet est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou directement sur la page produit. Il comprend 255 pages détaillant toutes les fonctionnalités et consignes de sécurité.

MODE D'EMPLOI IRON Va Hammer

1. Table des matières

1. Table des matières.... 141
2. Sécurité .... 142
3. Utilisation du mode d'emploi.... 145
4. Informations importantes ....145

4.1 Marques de commerce.... 146

1. Contenu du kit....146
2. Spécification technique....147
3. Apparence du téléphone....148
4. Fonction eSIM....148

8.1 Démarrage et activation de la carte eSIM.... 149

1. Boutons.... 150
2. Allumer et éteindre le téléphone.... 151
3. Utilisation de l'écran tactile.... 151

11.1 Touche ....152
11.2 Déplacer....152
11.3 Triple-clic ....152
11.4 Maintenir et déplacer....152
11.5 Glisser....153

12.1 Effectuer des appels....153
12.2 Messages textes....153

1. Entretien de l'appareil.... 154
2. Élimination appropriée de l'équipement usagé 154
3. Élimination appropriée des batteries usagées....155

ATTENTION !	Déclaration
Le fabricant n'est pas responsable des conséquences des situations causées par une mauvaise utilisation de l'appareil ou le non-respect des recommandations ci-dessous.	La version du logiciel peut être mise à jour sans préavis. Le représentant du fabricant se réserve le droit de décider de l'interprétation correcte des instructions ci-dessous.

2. Sécurité

-NE RISQUEZ PAS-

Tous les appareils sans fil peuvent être sensibles aux interférences, ce qui peut affecter la qualité des appels. N'allumez pas l'appareil là où il est interdit ou lorsqu'il peut causer des interférences ou d'autres dangers. Respectez toujours toutes sortes d'interdictions, de réglementations et d'avertissements donnés par le personnel de l'endroit où vous vous trouvez.

-RESTRICTIONS D'UTILISATION-

Black exclamation mark icon on white background (no text or symbols)

La connexion Wi-Fi sans fil utilise la bande de 2,4 GHz et celui de 5 GHz. Dans l'Union européenne, la bande Wi-Fi 5 GHz ne peut pas être utilisée à l'extérieur des bâtiments. Aux endroits où les appareils sont utilisés, les réglementations nationales et locales doivent être

respectées.

-SERVICE PROFESSIONNEL-

Ce produit ne peut être réparé que par le personnel de service qualifié du fabricant ou par un centre de service agréé. La réparation de l'appareil par un service non qualifié ou non autorisé peut entraîner des dommages à l'appareil et la perte de la garantie.

-ESSENCERIES-

Éteignez votre téléphone portable lorsque vous faites le plein à la station-service. De plus, ne l'utilisez pas à proximité de produits

chimiques.

ATTENTION! Dans les endroits où il y a un risque d'explosion (stations-service, usines chimiques, etc.), il est conseillé d'éteindre le téléphone. Familiarisez-vous avec les réglementations concernant l'utilisation d'équipements GSM dans ces lieux.

-WI-FI (RÉSEAU LOCAL SANS FIL (WLAN))

Dans les pays de l'UE, le WLAN peut être utilisé sans restriction à l'intérieur des bâtiments.

-APPELS D'URGENCE-

Il se peut que vous ne soyez pas en mesure de faire des appels d'urgence à partir de votre téléphone dans toutes les régions ou dans toutes les circonstances. Il est recommandé de trouver un autre moyen d'avertir les services d'urgence en cas de départ dans ces zones.

-SÉCURITÉ ROUTIÈRE-

Outre les urgences, le téléphone doit être utilisé en conduisant avec un micro-casque ou un kit mains-libres qui assure la sécurité et la mobilité de l'utilisateur du téléphone sans restriction. Si vous ne possédez pas de micro-casque et que vous souhaitez utiliser le téléphone, placez-vous sur le bord de la route et arrêtez la voiture. Respectez les règlements juridiques concernant l'utilisation des téléphones portables pendant la conduite dans la zone donnée.

—LES PERSONNES HANDICAPÉES PHYSIQUES OU MENTALES ET LES ENFANTS—

L'appareil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques ou mentales limitées, ou par des personnes qui n'ont pas l'expérience de l'utilisation de l'équipement électronique. Ils ne peuvent l'utiliser que sous la surveillance des personnes responsables de leur sécurité. L'appareil n'est pas un jouet. La carte mémoire et la carte SIM sont si petites qu'elles peuvent être avalées par votre enfant ou provoquer un étouffement. Gardez l'appareil et ses accessoires hors de portée des

enfants.

-EAU ET AUTRES LIQUIDES-

L'appareil a un certificat de résistance IP69. Cela signifie que l'appareil est étanche à la poussière et à l'eau lorsque tous les joints d'étanchéité en caoutchouc sont intacts et correctement mis en place, ainsi que lorsque le couvercle est correctement serré avec des vis. Dans la mesure du possible, n'exposez pas l'appareil à l'eau ou à d'autres liquides. L'eau et les autres liquides n'ont pas d'effet positif sur le fonctionnement des composants électroniques. Après le trempage, essuyez et séchez l'appareil le plus rapidement possible. Assurez-vous que le câble USB est sec avant de le connecter à la prise de chargement du téléphone. Connecter le câble à une prise humide ou mouillée l'expose à une corrosion lente et peut causer des problèmes de chargement de votre téléphone.

-BATTERIES ET ACCESSOIRES-

Évitez d'exposer la batterie à des températures très basses ou très élevées (inférieures à 0°C / 32°F ou supérieures à 40°C / 104°F). Les températures extrêmes peuvent affecter la capacité et la durée de vie de la batterie. Évitez d'exposer la batterie à des liquides ou à des objets métalliques, car cela pourrait endommager totalement ou partiellement la batterie. N'utilisez la batterie que pour l'usage auquel elle est destinée. Ne pas endommager ou jeter la batterie dans un feu - cela peut être dangereux et provoquer un incendie. Placez une batterie usagée ou endommagée dans un contenant spécial. Il y a un risque d'explosion si la batterie n'est pas installée correctement. N'ouvrez pas la batterie. Mettez la batterie au rebut conformément aux instructions. Débranchez le chargeur lorsqu'il n'est pas utilisé. Si le câble du chargeur est endommagé, ne le réparez pas mais remplacez-le par un nouveau câble ou chargeur.

N'utilisez que les accessoires d'origine du fabricant.

-VUE-

Pour éviter des dommages oculaires, ne regardez pas de près la diode du flash pendant son travail. Un puissant grain de lumière peut causer des dommages permanents aux

yeux!

-AUDITION-

Pour éviter d'endommager votre audition, n'utilisez pas l'appareil à un niveau de volume élevé pendant une période prolongée et n'appliquez pas l'appareil directement à votre

oreille!

3. Utilisation du mode d'emploi

L'appareil et les captures d'écran montrées dans les illustrations de ce manuel peuvent différer de ceux du produit réel. Les accessoires fournis avec votre smartphone peuvent différer des illustrations de ce mode d'emploi. Dans ce mode d'emploi, vous trouverez une description des options disponibles sur Android™. Ces options peuvent varier en fonction de la version de votre système d'exploitation et des applications qui seront installées sur votre appareil. Aucune partie de ce mode d'emploi ne peut être reproduite, distribuée, traduite ou transmise sous quelque forme que ce soit sans l'autorisation écrite préalable du fabricant par quelque moyen que ce soit, électronique ou mécanique, y compris la photocopie, l'enregistrement ou le stockage dans un système de stockage ou de récupération de l'information.

4. Informations importantes

La plupart des applications qui peuvent être installées sur votre appareil sont mobiles. Le fonctionnement de ces applications peut différer de leurs équivalents destinés à être installés sur un ordinateur personnel. Les applications installées sur votre appareil peuvent varier selon le pays, la région et les caractéristiques techniques de l'appareil. Le fabricant n'est pas responsable des problèmes causés par des

logiciels tiers. Le fabricant n'est pas responsable des irrégularités qui peuvent survenir lors de l'édition des paramètres du registre et de la modification du logiciel du système d'exploitation. Toute tentative de modification du système d'exploitation peut entraîner un dysfonctionnement de l'appareil et de l'application et peut annuler la garantie.

Système Android

Cet appareil fonctionne avec le système d'exploitation Android.

Google Play

Android et Google Play sont des marques déposées de Google LLC.

4.1 Marques de commerce

• Google, Android et Google Play sont des marques de commerce de Google LLC.
• Oracle et Java sont des marques déposées d'Oracle et/ou de ses filiales.
• Wi-Fi® et le logo Wi-Fi sont des marques déposées de Wi-Fi Alliance.
• Toutes les autres marques de commerce et droits d'auteur sont la propriété de leurs propriétaires respectifs.

Données du fabricant:

mPTech Sp. z o. o.

31, rue Nowogrodzka

00-511 Varsovie, Pologne

Site d'Internet: www.myphone-mobile.com

Fabriqué en Chine

5. Contenu du kit

• Téléphone portable
• Câble USB

FR © mPTech. Tous droits réservés.

HS2401_HS2401e

- Mode d'emploi

Si l'un des éléments est endommagé ou manquant, contactez votre revendeur.

6. Spécification technique

Processeur: MediaTek Helio G36 Octa-core, 4x 2.2 GHz, 4x 1.6 GHz

Affichage: 6.56" HD+, 1612 x 720px

Caméra principale (arrière): 13 Mpx + LED

Caméra frontal: 5 Mpx

Mémoire RAM: 4 GB

Mémoire interne: 64 GB

Lecteur de cartes: microSD (max. 256 GB)

Système d'exploitation: Android 14

Dual SIM: nanoSIM+nanoSIM+microSD

Résistance à la poussière et à l'eau: IP69, STD-MIL-810H

Connecteur: USB-C

Connectivité: 2.4/5GHz, 802.11 a/b/g/n/ac, GPS/A-GPS, Glonass, Galileo, Beidou, Bluetooth 5.0

2G: 900/1800 MHz

3G: 900/2100 MHz

Capteurs: Capteur de proximité, capteur de lumière, accéléromètre, gyroscope, boussole, NFC

Batterie:

HS2401: Li-Poli 6500 mAh

HS2401e: Li-Ion 6500 mAh

Dimensions: 171.5 x 81.2 x 12.39 mm

Poids netto: 270g

Paramètres d'alimentation : système de charge rapide Pump Express (5V/7V/9V/12V et maximum 18W)

Il est recommandé d'utiliser le chargeur: Hammer RAPIDCHARGE DUO

Paramètres d'entrée du chargeur: AC 100-240V, 50/60Hz 1A

Paramètres de sortie du chargeur:

7. Apparence du téléphone

	Fonction
1	Capteurs de luminosité et de proximité
2	Haut-parleur interne
3	Objectif d'appareil photo 5 Mpx (selfie)
4	Diode d'avertissement
5	Prise casque mini-jack 3,5mm (sous joint étanche)
6	Objectif d'appareil photographique de 13 Mpx (principal)
7	Diodes LED (Flash) / Lampe de poche
8	Le plateau pour les cartes SIM/microSD
9	Boutons pour augmenter / diminuer le volume
10	Bouton Marche / Arrêt / Verrouillage
11	Bouton programmable
12	Écran tactile 6.56"
13	Haut-parleur externe
14	Prise multifonctionnelle USB-C (sous joint étanche)
15	Microphone
16	Fixation de la lanière
17	Soupape de sécurité (ne rien insérer)

8. Fonction eSIM

L'appareil est équipé d'un plateau pour carte SIM/eSIM/microSD, ce qui permet d'utiliser le téléphone dans

les configurations suivantes:

FR © mPTech. Tous droits réservés.

HS2401_HS2401e

card

La carte eSIM n'est prise en charge que par le logement n° 1!

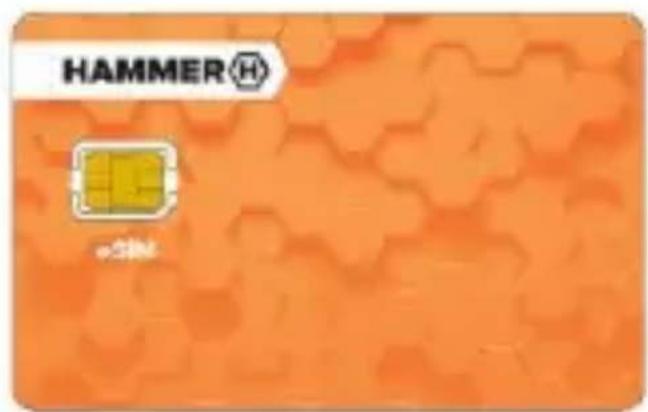

L'appareil prend en charge la technologie eSIM. Pour en profiter pleinement, vous devez acheter une carte spéciale avec nano eSIM dans le magasin du fabricant.

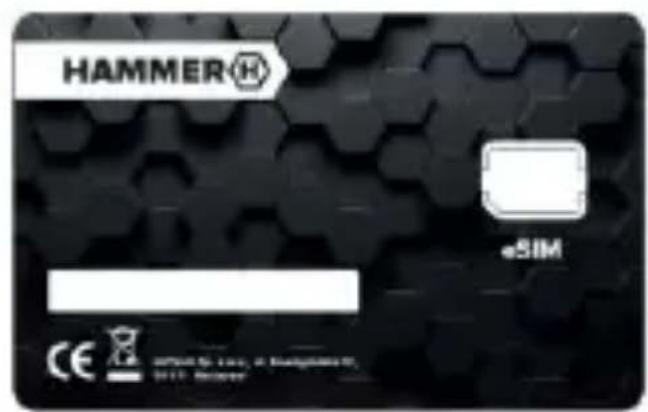

Après avoir acheté la carte, la première étape consiste à séparer la carte nano eSIM de la carte plus grande. Placez-la ensuite dans l'emplacement 1 du plateau. L'étape suivante consiste à lancer et à activer la carte eSIM.

8.1 Démarrage et activation de la carte eSIM

Une connexion Internet (Wi-Fi ou données cellulaires) est nécessaire pour installer le profil eSIM. Assurez-vous que votre smartphone dispose d'une carte nano eSIM dans l'emplacement approprié.

Allez dans [Paramètres] et sélectionnez [Réseau et internet]->[Réseau mobile]->[Ajouter une carte] dans la liste des menus (si une carte SIM ordinaire est insérée, allez dans [ajouter eSIM]) pour lancer l'installation de la carte. L'activation de la carte eSIM implique

le téléchargement de son profil en passant par la configuration.

Si la carte SIM est dans le téléphone et a déjà un profil eSIM attribué par l'opérateur, le téléphone téléchargera et installera automatiquement ce profil.

Si vous ajoutez une nouvelle carte eSIM, retirez la carte SIM avant la configuration!

Pour configurer un nouveau profil eSIM, vous devez saisir un code QR spécial que vous recevez de votre opérateur, que vous pouvez scanner avec un lecteur de code QR ou saisir manuellement en allant sur l'onglet [Besoin d'aide?] pendant le scan.

Après avoir scanné ou saisi le code, le profil de la carte se télécharge automatiquement.

Une fois le profil téléchargé, [Menu] > [Paramètres] > [Réseau mobile/eSIM] affichera un onglet avec le nom de l'opérateur et la signature eSIM, ainsi qu'une icône de couverture réseau dans la barre d'état supérieure.

Vous pouvez également voir le processus de lancement et d'activation d'une carte eSIM sur la page ci-dessous:

En appuyant sur cette touche, vous activez la liste des applications ouvertes et vous pouvez passer d'une application à l'autre ou les désactiver.

Accueil (virtuel)

Une courte pression vous amène à l'écran du bureau. Une longue attente lance l'Assistant Google.

Retour

Appuyez sur pour quitter l'application / revenir à l'écran précédent.

Bouton Marche/Arrêt / Verrouillage

• Une courte pression verrouille / déverrouille l'écran.
• En appuyant sur le bouton et en le maintenant enfoncé pendant environ 2 secondes, l'assistant vocal de Google est invoqué.

Boutons pour augmenter / diminuer le volume

Le fait d'appuyer pendant la conversation provoque l'augmentation ou la diminution du volume de l'appel.

Boutons programmables

Lorsqu'on appuie sur un smartphone déverrouillé, il déclenche une action ou une application définie par l'utilisateur. Vous pouvez modifier sa fonction à l'aide du menu des paramètres.

10. Allumer et éteindre le téléphone

Pour allumer le téléphone, maintenez le bouton

Marche/Arrêt/Verrouillage enfoncé jusqu'à ce que l'écran du téléphone s'allume, puis relâchez le bouton et attendez que le téléphone démarre.

Pour éteindre le téléphone, vous devez développer la barre de notification. Pour ce faire, balayez deux fois l'écran de haut en bas et

appuyez sur dans le coin inférieur droit, ce qui ouvrira le menu Désactiver / Redémarrer le téléphone ou Appels d'urgence.

Sélectionnez [Désactiver] et appuyez à nouveau pour confirmer [Désactiver].

11. Utilisation de l'écran tactile

L'écran tactile du smartphone vous permet de sélectionner facilement

des éléments ou d'effectuer des opérations et des gestes. Vous pouvez contrôler l'écran tactile de la manière suivante.

11.1 Touche

Appuyez une fois pour activer une option, une application ou un menu.

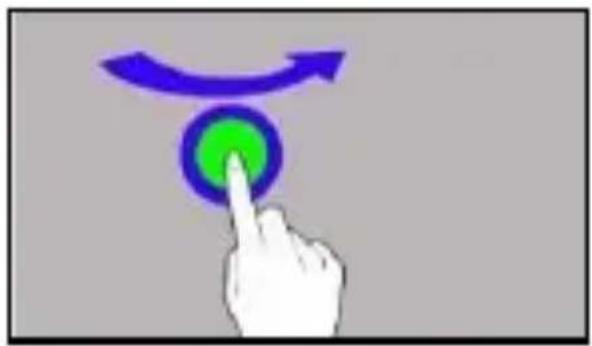

Déplacez rapidement vers le haut, le bas, la gauche ou la droite pour déplacer la liste ou l'écran.

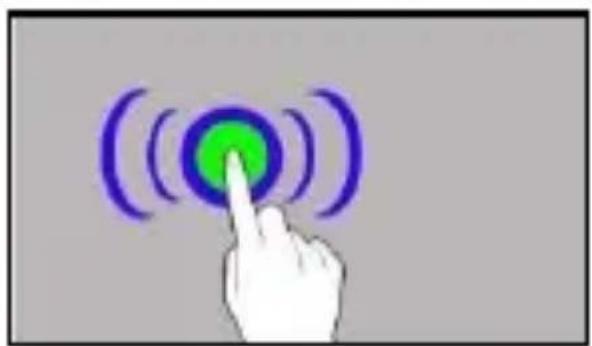

Touchez l'écran trois fois rapidement pour zoomer si cette option est activée dans les paramètres de votre smartphone.

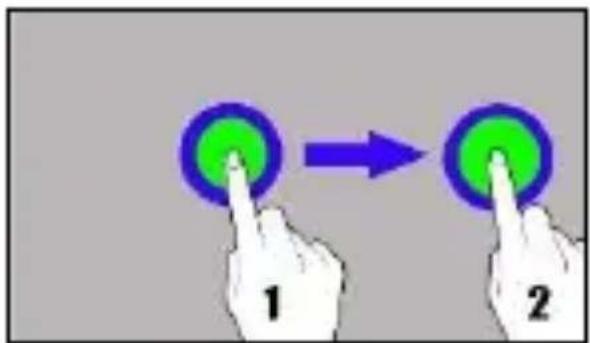

11.4 Maintenir et déplacer

Touchez et maintenez un élément (par exemple, une icône) pendant environ 1 seconde pour le déplacer ou le supprimer / désinstaller.

FR © mPTech. Tous droits réservés.

HS2401_HS2401e

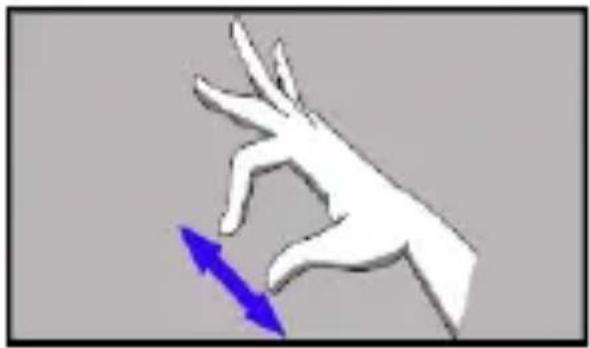

11.5 Glisser

Touchez l'écran avec deux doigts et faites-les glisser pour faire un zoom avant ou arrière sur une photo ou une carte.

12.1 Effectuer des appels

Pour effectuer un appel touchez l'icône [Téléphone], qui se trouve sur l'écran d'accueil ou dans le menu d'application Android et

sélectionnez l'icône du clavier. Entrez le numéro de téléphone que vous voulez appeler. Appuyez sur le « combiné » en bas de l'écran et sélectionnez la carte SIM que vous voulez utiliser pour effectuer un appel vocal.

Il est possible d'appeler un contact déjà enregistré. Appuyez sur l'icône

[Téléphone] , située sur l'écran d'accueil ou dans le menu de l'application Android, accédez à l'onglet [Contacts] et sélectionnez un contact dans la liste des contacts enregistrés. Pour démarrer l'appel,

appuyez sur .cell

12.2 Messages textes

L'application [Messages] permet de gérer les messages situé sur l'écran d'accueil ou dans le menu de l'application du smartphone.

Lancez l'application et touchez l'icône, entrez le numéro de téléphone, le nom du contact ou sélectionnez-le dans la liste.

Lorsque vous sélectionnez un contact, une boîte de saisie du texte du message apparaît. Saisissez le texte du message. Avant d'envoyer un message texte, vous pouvez le transformer en message multimédia

en appuyant sur le symbole, situé sur le côté gauche de la fenêtre de contenu et ajouter un autocollant, un fichier audio ou un emplacement. Pour ajouter une photo depuis la galerie ou

directement depuis l'appareil photo, appuyez sur le symbole.

Pour envoyer le message, appuyez sur

13. Entretien de l'appareil

Suivez les instructions ci-dessous.

• N'utilisez qu'un chiffon sec pour nettoyer l'appareil. N'utilisez pas d'agents à forte concentration acide ou alcaline.
• Utilisez uniquement des accessoires d'origine. Le non-respect de cette consigne peut entraîner l'annulation de la garantie.

14. Élimination appropriée de l'équipement usagé

L'appareil est marqué du symbole de la poubelle barrée, conformément à la directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques-DEEE). Après la fin de leur durée de vie utile, les produits marqués de ce symbole ne doivent pas être jetés avec d'autres déchets ménagers. L'utilisateur est tenu

d'éliminer les déchets d'équipements électriques et électroniques en les livrant à un point désigné où ces déchets dangereux sont recyclés. La collecte de ce type de déchets dans des zones séparées et le processus approprié de leur récupération contribuent à la protection des ressources naturelles. Le recyclage adéquat des déchets d'équipements électriques et électroniques a un impact positif sur la santé humaine et l'environnement. Pour obtenir plus d'informations

concernant le lieu et la méthode d'élimination sans danger pour l'environnement des équipements électroniques usagés l'utilisateur doit contacter l'autorité locale compétente, le point de collecte des déchets ou le point de vente où il a acheté l'équipement.

15. Élimination appropriée des batteries usagées

Conformément à la directive 2006/66/CE de l'UE, telle que modifiée par la directive 2013/56/UE sur l'élimination des batteries, ce produit est marqué du symbole de la poubelle barrée. Ce symbole indique que les batteries ou accumulateurs utilisés dans ce produit ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être manipulés conformément à la directive et aux réglementations locales. Il ne faut pas jeter les batteries avec les déchets municipaux non triés. Les utilisateurs de batteries et d'accumulateurs doivent utiliser un réseau disponible pour la reprise de ces composants, ce qui permet de les restituer, de les recycler et de les éliminer. Au sein de l'UE, la collecte et le recyclage des batteries et accumulateurs font l'objet de procédures distinctes. Pour obtenir plus d'informations sur les procédures de recyclage existantes pour les batteries et les accumulateurs dans votre région, contactez votre autorité locale, l'autorité de gestion des déchets ou du site d'enfouissement.

Kursuseraamat

HAMMER HS2401\_HS2401e

1. Sisukord

1. Sisukord.... 156
2. Ohutus....157
3. Juhendi kasutamine.... 159
4. Oluline teave....160

4.1 Kaubamärgid 160
