MANUALE UTENTE IRON Va Hammer

1. Indice dei contenuti

1. Indice dei contenuti 96
2. Sicurezza 97
3. L'uso del manuale....100
4. Informazioni importanti ....100

4.1 Marchi....101

1. Contenuto del pacco....101
2. Parametri tecnici del telefono....101
3. Aspetto dello smartphone.... 103
4. Funzione eSIM 103

8.1 Avvio e attivazione della scheda eSIM 104

1. Pulsanti 105
2. Accensione e spegnimento del telefono....106
3. Uso del touchscreen....106

11.1 Toccare....107
11.2 Spostare 107
11.3 Cliccare tre volte ....107
11.4 Toccare e spostare....107
11.5 Scivolare fuori e dentro....107

1. Comunicazione....108

12.1 Esecuzione di chiamate....108
12.2 SMS - Messaggi....108

1. Manutenzione del dispositivo.... 109
2. Corretto smaltimento delle attrezzature usate....109
3. Smaltimento corretto delle batterie usate....110

ATTENZIONE!	Dichiarazione
Il produttore non è responsabile delle conseguenze di una situazione causata da un uso improprio del telefono o dalla mancata osservanza delle istruzioni contenute nel manuale utente.	La versione del software può essere aggiornata senza previo avviso. Il rappresentante del produttore si riserva il diritto di decidere in merito alla corretta interpretazione del presente manuale.

2. Sicurezza

-NON RISCHIARE-

Tutti i dispositivi wireless possono essere soggetti a interferenze, che a loro volta possono influire sulla qualità delle connessioni. Non accendere il dispositivo in luoghi in cui è vietato l'uso di cellulari o in cui l'uso potrebbe causare interferenze o altri pericoli. Rispettare tutti i divieti, le norme e le avvertenze del personale del luogo in cui si trova l'utente.

La connettività wireless Wi-Fi utilizza la banda 2,4 GHz e la banda 5 GHz. La banda Wi-Fi a 5 GHz non può essere utilizzata all'esterno nell'Unione europea. Osservare le norme nazionali e locali vigenti nei luoghi in cui viene

utilizzato il dispositivo.

ASSISTENZA TECNICA PROFESSIONALE—

Questo prodotto può essere riparato solo dal punto di assistenza qualificato del produttore o da un centro di assistenza autorizzato. La riparazione del telefono da un punto di assistenza non qualificato o non autorizzato potrebbe danneggiare il telefono e invalidare la garanzia.

È possibile che non si riesca a effettuare chiamate di emergenza dal telefono in tutte le aree o in tutte le circostanze. Si raccomanda di trovare un modo alternativo per avvisare i servizi di emergenza in caso di viaggio in tali zone.

-STAZIONI DI SERVIZIO-

Non utilizzare il telefono cellulare durante il rifornimento di carburante presso stazione di servizio o in prossimità di sostanze chimiche.

ATTENZIONE! In luoghi a rischio di esplosione (ad es. stazioni di servizio, industrie chimiche, ecc.), si consiglia di spegnere il telefono. Osservare le norme che regolano l'utilizzo delle apparecchiature GSM in questi luoghi.

-WI-FI (WLAN)-

Negli stati membri dell'Unione europea, una rete WLAN può essere utilizzata in interni senza alcuna restrizione.

-SICUREZZA STRADALE-

Tranne in situazioni di emergenza, l'uso del telefono durante la guida deve essere fatto con l'uso di un auricolare o di un telefono vivavoce, che garantirà la sicurezza e non limiterà la mobilità dell'utente del telefono. Se non si dispone di cuffie e si desidera utilizzare il telefono, andare a lato della strada e fermare l'auto. All'interno di una determinata area rispettare le norme di legge relative all'uso del cellulare durante la guida.

-ACQUA E ALTRI LIQUIDI-

Il dispositivo è certificato IP69. Ciò significa resistenza all'acqua e alla polvere quando tutte le guarnizioni sono intatte e correttamente montate.

Non esporre intenzionalmente il dispositivo all'acqua o ad altri liquidi, se possibile. L'acqua e altri liquidi non hanno un effetto positivo sul funzionamento dei componenti elettronici. Dopo l'immersione, strofinare e asciugare il dispositivo il più presto possibile.

Assicurarsi che il cavo USB sia asciutto prima di collegarlo alla presa di ricarica del telefono. L'inserimento del cavo in una presa bagnata o

umida lo espone a una lenta corrosione e può causare problemi di ricarica del telefono.

—PERSONE CON DISABILITÀ FISICHE O MENTALI E BAMBINI—

L'apparecchio non deve essere azionato da persone con mobilità ridotta o predisposizione mentale (compresi i bambini), nonché da persone senza esperienza nell'uso di apparecchiature elettroniche. Essi possono utilizzarlo solo sotto la supervisione delle persone responsabili della loro sicurezza. Questo dispositivo non è un giocattolo. La scheda di memoria e la scheda SIM sono abbastanza piccole da poter essere ingerite da un bambino o da poter causare soffocamento. Tenere il dispositivo e gli accessori fuori dalla portata dei bambini.

-BATTERIE ED ACCESSORI-

Evitare di esporre la batteria a temperature molto basse o molto alte (meno di 0°C / 32° o oltre i 40°C / 104°F). Le temperature estreme possono influire sulla capacità e sulla durata della batteria. Evitare di esporre la batteria a liquidi o oggetti metallici, in quanto ciò potrebbe causare danni totali o parziali alla batteria stessa. Utilizzare la batteria solo per lo scopo previsto. Si prega di non distruggere, danneggiare o gettare la batteria nel fuoco - può essere pericoloso e causare incendi. La batteria consumata o danneggiata deve essere collocata in un contenitore dedicato. L'installazione di un tipo di batteria non corretto può causare un'esplosione.

Si prega di non aprire la batteria. Smaltire la batteria secondo le istruzioni. Scollegare sempre un caricabatterie non utilizzato dalla rete elettrica. Nel caso di danneggiamento del cavo caricabatterie, non ripararlo, ma sostituire il cavo o il caricabatterie con uno nuovo.

Utilizzare solo accessori originali del produttore.

Per evitare danni all'udito, non utilizzare il dispositivo ad alto volume per un lungo periodo di tempo, e non avvicinare all'orecchio in modo diretto il dispositivo acceso!

Per evitare danni agli occhi, non guardare da vicino il flash mentre è in funzione. Un forte flusso luminoso può causare danni permanenti agli occhi!

3. L'uso del manuale

L'apparecchio e gli screenshot mostrati nelle illustrazioni di questo manuale possono differire da quelli del prodotto stesso. Gli accessori compresi nel kit smartphone possono differire dalle illustrazioni incluse nel presente manuale. Le opzioni descritte nel manuale si trovano nel sistema Android™. Queste descrizioni possono differire, a seconda della versione del sistema operativo e delle applicazioni installate sul dispositivo. Nessuna parte del presente manuale può essere riprodotta, distribuita, tradotta o trasmessa in in qualsiasi forma o con qualsiasi mezzo elettronico o meccanico, compresa la fotocopia, registrazione o memorizzazione in qualsiasi sistema di archiviazione o recupero delle informazioni.

4. Informazioni importanti

La maggior parte delle applicazioni che possono essere installate sul dispositivo sono applicazioni mobili. Il modo di funzionamento di tali applicazioni può essere diverso dalle controparti installate su un personal computer. Le applicazioni installate sul dispositivo possono variare a seconda delle specifiche nazionali, regionali e hardware. Il produttore non è responsabile per problemi causati da software di terze parti. Il produttore non è responsabile di anomalie che possono verificarsi durante la modifica delle impostazioni del registro di sistema e la modifica del software del sistema operativo. Tentativi di modificare il sistema operativo possono causare malfunzionamenti

e problemi con il dispositivo e le applicazioni. Questo può risultare in una perdita di garanzia.

Sistema Android ^TM

Questo dispositivo funziona con il sistema operativo Android.

Google Play

Android e Google Play sono marchi di fabbrica di Google LLC.

4.1 Marchi

• Google, Android, Google Play, e altri marchi sono marchi commerciali di Google LLC.
• Oracle e Java sono marchi registrati di Oracle e/o delle sue filiali.
• Wi-Fi® e il logo Wi-Fi sono marchi registrati di Wi-Fi Alliance.
• Tutti gli altri marchi e copyright sono di proprietà dei rispettivi proprietari.

Dati produttore:

mPTech Sp. z o. o.

ul. Nowogrodzka 31

00-511 Warszawa, Polonia

Sito web: www.myphone-mobile.com

Prodotto in Cina

5. Contenuto del pacco

• Telefono cellulare
• Cavo USB
• Manuale utente

Se uno qualsiasi degli elementi sopra elencati è mancante o danneggiato, contattare il rivenditore.

6. Parametri tecnici del telefono

Processore: MediaTek Helio G36 Octa-core, 4x 2.2 GHz, 4x 1.6 GHz

Schermo: 6.56" HD+, 1612 x 720px

Telecamera principale (posteriore): 13 Mpx + LED

Telecamera frontale: 5 Mpx

Memoria RAM: 4 GB

Memoria interna: 64 GB

Lettore di carte: microSD (max. 256 GB)

Resistenza alla polvere e all'acqua: IP69, STD-MIL-810H

Connettore: USB-C

Connettività: 2.4/5GHz, 802.11 a/b/g/n/ac, GPS/A-GPS, Glonass, Galileo, Beidou, Bluetooth 5.0

2G: 900/1800 MHz

3G: 900/2100 MHz

Sensori: Sensore di prossimità, Sensore di luce, Accelerometro, Giroscopio, Bussola, NFC

Batteria:

HS2401: Li-Poli 6500 mAh

HS2401e: Li-Ion 6500 mAh

Dimensioni: 171,5 x 81,2 x 12,39 mm

Peso netto: 270g

Parametri di alimentazione: sistema di ricarica rapida Pump Express (5V/7V/9V/12V e massimo 18W)

Si consiglia di utilizzare il caricabatterie: Hammer RAPIDCHARGE DUO

Parametri ingresso del caricabatterie: AC 100-240V, 50/60Hz 1A

Parametri uscita del caricabatterie:

USB-C: 3.3-11V/2.0A, 5V/3.0A,9V/2.22A, 12V/1.67A (20W MAX)

USB-A: 5V/3.0A,9V/2.0A, 12V/1.5A (18W MAX)

USB-C+USB-A: 5V/3.0A (15W MAX)

1. Aspetto dello smartphone

	Funzione
1	Sensori: di luminosità e di prossimità
2	Altoparlante interno
3	Fotocamera 5 Mpx (selfie)
4	Diodo di notifica
5	Presa Mini Jack 3,5mm (sotto una guarnizione impermeabile)
6	Fotocamera 13 Mpx (principale)
7	Diodo di illuminazione (Flash) / Torcia
8	Vassoio schede SIM / microSD
9	Pulsanti di controllo del volume
10	Pulsante di blocco / on / off
11	Pulsante programmabile
12	Touchscreen 6.56"
13	Altoparlante esterno
14	Porta USB-C multifunzionale (sotto una guarnizione impermeabile)
15	Microfono
16	Attacco per cordino
17	Valvola di sicurezza (non inserire nulla)

8. Funzione eSIM

Il dispositivo è dotato di un vassoio per schede SIM/eSIM/microSD, grazie al quale è possibile utilizzare il telefono nelle seguenti configurazioni:

eSIM è supportato solo dallo slot n. 1!

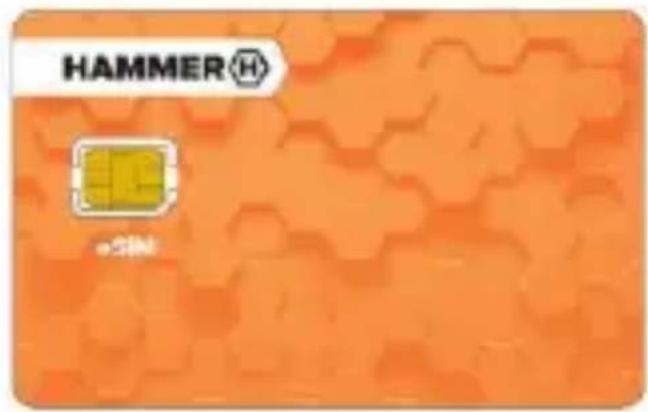

Il dispositivo supporta la tecnologia eSIM. Per sfruttarla appieno, è necessario acquistare una scheda speciale con nano eSIM presso il negozio del produttore.

HAMMER® e-SIN

HAMMER® eSIM CE SOMEN BY: USA, at Managawa 2017. Newer

Dopo l'acquisto della scheda, il primo passo consiste nel separare la scheda nano eSIM dalla scheda più grande. Quindi inserirla nello slot 1 del vassoio. Il passo successivo sarà quello di avviare e attivare la scheda eSIM.

8.1 Avvio e attivazione della scheda eSIM

Per installare il profilo eSIM è necessaria una connessione a Internet (Wi-Fi o dati cellulare). Assicuratevi che il vostro smartphone abbia una scheda nano eSIM nell'apposito slot.

Accedere a [Impostazioni] e selezionare [Rete e Internet]->[Rete mobile]->[Aggiungi scheda] dall'elenco dei menu (se è inserita una scheda SIM normale, accedere a [aggiungi eSIM]) per avviare l'installazione della scheda. L'attivazione della scheda eSIM comporta il download del suo profilo attraverso la configurazione.

Se la scheda SIM è inserita nel telefono e ha già un profilo eSIM assegnato dal gestore, il telefono scaricherà e installerà

automaticamente questo profilo.

Se si aggiunge una nuova scheda eSIM, rimuovere la scheda SIM prima della configurazione!

Per configurare un nuovo profilo eSIM, è necessario inserire uno speciale codice QR ricevuto dal proprio operatore, che può essere scansionato con uno scanner di codici QR o inserito manualmente accedendo alla scheda [Serve aiuto?].

Dopo la scansione o l'immissione del codice, il profilo della carta verrà scaricato automaticamente.

Una volta scaricato il profilo, [Menu] > [Impostazioni] > [Rete mobile/eSIM] mostrerà una scheda con il nome dell'operatore e la firma eSIM e un'icona di copertura di rete nella barra di stato superiore.

È inoltre possibile vedere il processo di avvio e attivazione di una scheda eSIM nella pagina collegata qui di seguito:

Premendolo farà apparire l'elenco delle applicazioni aperte in cui è possibile passare da un'applicazione all'altra, o disattivarli.

Home (virtuale)

Una rapida pressione consente di passare al desktop. Tenendolo premuto più a lungo avvia l'Assistente Google.

Indietro (virtuale)

Premendolo fa uscire dall'applicazione / tornare alla schermata

precedente.

Pulsante di blocco / on / off

• Una rapida pressione blocca / sblocca lo schermo.
• Tenendo premuto il pulsante per circa 2 secondi, viene richiamato l'assistente vocale di Google.

Pulsanti di controllo del volume

Premerli durante una chiamata vocale per aumentare o diminuire il volume della chiamata.

Pulsanti programmabili

Quando vengono premuti su uno smartphone sbloccato, attivano un'azione o un'applicazione definita dall'utente. È possibile modificarne la funzione utilizzando il menu delle impostazioni.

10. Accensione e spegnimento del telefono

Per accendere il telefono, tenere premuto il pulsante di accensione/spegnimento/blocco finché non si accende lo schermo del telefono; a questo punto rilasciare il pulsante e attendere che il telefono si avvii.

Per spegnere il telefono è necessario espandere la barra delle notifiche; a tal fine, scorrere due volte sullo schermo dall'alto verso il basso e premere nell'angolo in basso a destra; si aprirà il menu Disattiva/Riavvia telefono o Chiamate di emergenza. Selezionare [Disattiva] e di nuovo per confermare [Disattiva].

11. Uso del touchscreen

Il touchscreen dello smartphone consente di selezionare elementi, eseguire operazioni e utilizzare e gesti in modo facile. Il touchscreen può essere controllato dalle seguenti azioni.

Toccare una volta per avviare un'opzione, app, menù.

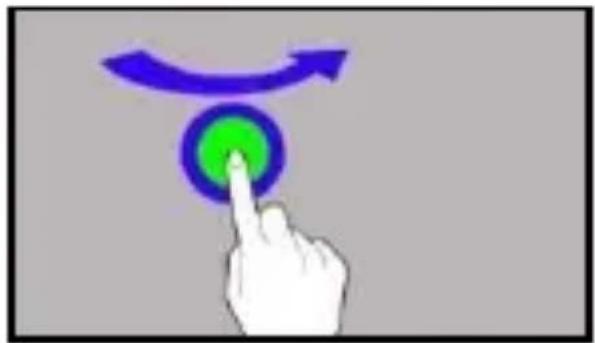

11.2 Spostare

Spostare rapidamente verso l'alto, verso il basso, a sinistra, a destra, per scorrere l'elenco o lo schermo.

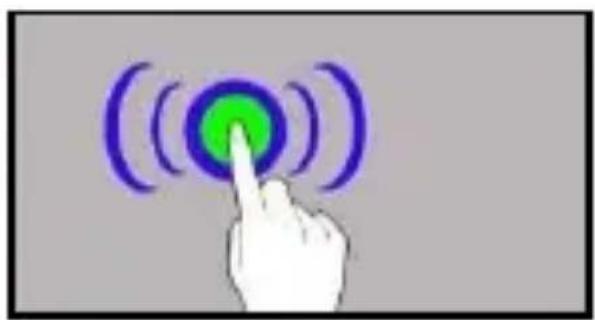

11.3 Cliccare tre volte

Toccare rapidamente lo schermo tre volte per iniziare a zoomare - se questa opzione è abilitata nelle impostazioni dello smartphone.

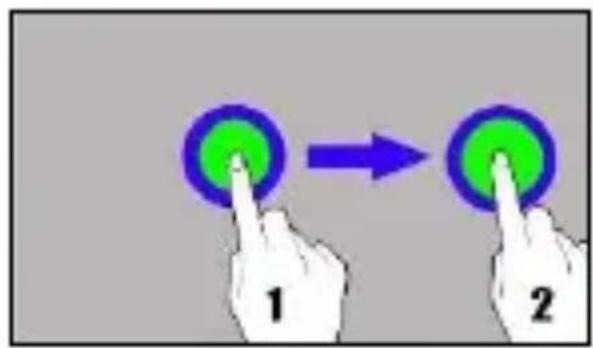

11.4 Toccare e spostare

Toccare un elemento (per esempio un'icona) e tenerlo per circa 1 secondo per poterlo spostare o eliminare, disinstallare quell'elemento.

1 2

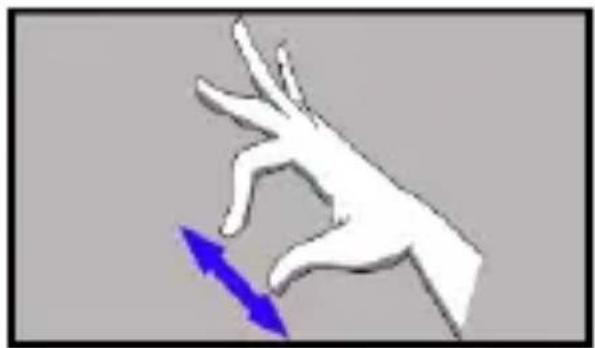

11.5 Scivolare fuori e dentro

Toccare lo schermo con due dita e scorrerle insieme o separare per ingrandire o rimpicciolire una foto o una mappa.

12.1 Esecuzione di chiamate

Per effettuare una chiamata, toccare l'icona [Telefono], sulla schermata principale o nel menù applicazioni del sistema Android, e

selezionare l'icona della tastiera 📄 Inserire il numero che si desidera chiamare. Premere “portatile” posizionato in fondo allo schermo e scegliere quale scheda SIM si desidera utilizzare.

È possibile effettuare una chiamata a un contatto già salvato. Toccare

l'icona [Telefono] , situata nella schermata iniziale o nel menu dell'applicazione Android, andare alla scheda [Contatti] e selezionare un contatto dall'elenco dei contatti salvati. Per avviare la chiamata,

premere

12.2 SMS - Messaggi

È possibile gestire e messaggi utilizzando l'applicazione [Messaggi]

nella schermata iniziale o nel menù applicazioni dello

smartphone. Avviare l'applicazione e toccare l'icona inserire il numero di telefono, il nome del contatto o selezionarlo dall'elenco. Quando si seleziona un contatto, viene visualizzata la casella per introdurre il testo del messaggio. Inserire il testo del messaggio.

Prima di inviare un messaggio di testo, è possibile trasformarlo in un

messaggio multimediale premendo il simbolo, situato sul lato sinistro dello schermo e l'aggiunta di un adesivo, un file audio o una posizione. Per aggiungere una foto dalla galleria o direttamente dalla

fotocamera, toccare il simbolo. Per inviare un messaggio,

13. Manutenzione del dispositivo

Seguire le istruzioni riportate di seguito.

• Per la pulizia utilizzare solo un panno asciutto. Non utilizzare mai alcun agente ad alta concentrazione di acidi o alcali.
• Utilizzare solo accessori originali. La violazione di questa regola può annullare la garanzia.

14. Corretto smaltimento delle attrezzature usate

Il dispositivo è contrassegnato dal simbolo del contenitore di spazzatura mobile barrato, in conformità con la Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). I prodotti contrassegnati da questo simbolo dopo la fine della loro vita utile non devono essere smaltiti insieme ad

altri rifiuti domestici. L'utente è tenuto a smaltire le apparecchiature elettriche ed elettroniche usate, consegnandole in un punto designato dove tali rifiuti pericolosi sono sottoposti a un processo di riciclaggio. La raccolta di questo tipo di rifiuti in luoghi separati e il corretto processo di recupero contribuiscono alla protezione delle risorse naturali. Il corretto riciclaggio dei rifiuti di apparecchiature elettriche ed elettroniche ha un effetto benefico sulla salute umana e sull'ambiente. Per informazioni su dove e come smaltire in sicurezza le apparecchiature elettroniche usate contattare l'autorità locale competente, il punto di raccolta dei rifiuti o il punto vendita in cui è stato acquistato il dispositivo.

15. Smaltimento corretto delle batterie usate

In conformità con la Direttiva UE 2006/66/CE, modificata dalla Direttiva 2013/56/UE sullo smaltimento della batteria, questo prodotto è contrassegnato con il simbolo del contenitore di spazzatura mobile barrato. Il simbolo indica che le batterie o gli accumulatori utilizzati in questo prodotto non devono essere smaltiti con e normali rifiuti domestici ma trattati in conformità con la direttiva e le normative locali. Non smaltire le batterie insieme ai rifiuti urbani non differenziati. Gli utenti di batteria e di batterie ricaricabili devono utilizzare la rete di raccolta di questi elementi, che consente la loro restituzione, riciclaggio e smaltimento. All'interno dell'UE, la raccolta e il riciclaggio di batteria e di batterie ricaricabili sono soggette a procedure separate. Per saperne di più sulle procedure di riciclaggio locali per batteria e batterie ricaricabili, contattare l'ufficio comunale, l'istituzione di gestione dei rifiuti o la discarica.

HAMMER HS2401\_HS2401e
