BEDIENUNGSANLEITUNG IRON Va Hammer

11.5 Rozsuwanie i zsuwanie

1. Inhaltsverzeichnis

1. Inhaltsverzeichnis 80
2. Sicherheit 81
3. Nutzung der Bedienungsanweisung......84
4. Wichtige Informationen....84

4.1 Warenzeichen 85

1. Inhalt des Sets 86
2. Technische Spezifikation....86
3. Aussehen des Telefons.... 87
4. eSIM-Funktion 88

8.1 Starten und Aktivieren der eSIM-Karte......88

1. Tasten 90
2. Ein- und Ausschalten des Telefons 90
3. Nutzung des Touch - Displays 91

11.1 Berühren....91
11.2 Verschieben....91
11.3 Dreifaches Klicken 92
11.4 Gedrückt Halten und Verschieben....92
11.5 Auseinander ziehen und ineinander schieben.... 92

1. Kommunikation....92

12.1 Telefonieren 92
12.2 SMS - Nachrichten....93

1. Wartung des Geräts 93
2. Rechtmäßige Verwertung verbrauchter Geräte......94
3. Rechtmäßige Verwertung verbrauchter Akkus....94

ACHTUNG!	Erklärung
Der Hersteller ist für die Folgen der unsachgemäßen Anwendung des Telefons und Nichtbeachtung der Empfehlungen in der Bedienungsanweisung nicht verantwortlich.	Die Softwareversion kann ohne frühere Ankündigung optimiert werden. Der Vertreter des Herstellers behält sich das Recht vor, von der richtigen Auslegung dieser Anweisung zu entscheiden.

2. Sicherheit

-VERMEIDEN SIE RISIKO-

Alle kabellose Geräte können störungsanfällig sein, was wiederum die Qualität der Verbindungen beeinträchtigen kann. Schalten Sie die Geräte nicht in den Bereichen, in den die Nutzung mobiler Telefone untersagt ist, oder in der Zeit, in der dies Störungen oder andere Gefahren verursachen kann. Halten Sie sich stets an alle Verbote, Vorschriften und Warnungen, die das Personal an dem Ort gibt, an dem Sie sich befinden.

-NUTZUNGSEINSCHRÄNKUNGEN-

Drahtlose WLAN-Verbindung nutzt das 2,4-GHz- und das 5-GHz-Band. In der Europäischen Union darf das 5-GHz-WLAN nicht im Freien verwendet werden. An den Orten, wo die Geräte verwendet werden, sind die nationalen

und örtlichen Vorschriften zu beachten.

—PROFESSIONELLER SERVICE—

Dieses Produkt darf nur von einer qualifizierten Service des Herstellers oder einem autorisierten Servicecenter repariert werden. Wenn das Gerät durch einen nicht qualifizierten oder nicht autorisierten Service repariert wird, kann das Gerät beschädigt werden und die Garantie erlischt.

-ALARMVERBINDUNGEN-

Notrufe von Ihrem Telefon sind möglicherweise in bestimmten Bereichen oder unter bestimmten Umständen nicht möglich. Es wird empfohlen, einen alternativen Weg für die Benachrichtigung der Rettungsdienste beim Reisen in solche Gebiete zu finden.

-WI-FI (WLAN)-

In den EU-Ländern kann das WLAN-Netz innerhalb von Gebäuden uneingeschränkt genutzt werden.

-TANKSTELLEN-

Verwenden Sie kein Mobiltelefon, wenn Sie an einer Tankstelle tanken oder in der Nähe von Chemikalien sind.

ACHTUNG! In explosionsgefährdeten Bereichen (z. B. Tankstellen, Chemiefabriken usw.) ist es ratsam, das Telefon auszuschalten. Machen Sie sich mit den Vorschriften für die Verwendung von GSM-Geräten an diesen Orten vertraut.

—SICHERHEIT IM STRASSENVERKEHR—

Abgesehen von Notfallsituationen sollte die Verwendung des Telefons während der Fahrt mit einer Freisprecheinrichtung oder einem Headset erfolgen. Dies gewährleistet die Sicherheit und Mobilität des Telefonbenutzers. Wenn Sie kein Headset besitzen und das Telefon verwenden möchten, fahren Sie zum Straßenrand und halten Sie das Auto an. Beachten Sie die gesetzlichen Bestimmungen zur Nutzung von Mobiltelefonen während der Fahrt in dem gegebenen Gebiet.

—KÖRPERLICH ODER GEISTIG BEHINDERTE UND KINDER—

Das Gerät darf nicht von Personen (auch Kindern) von eingeschränkten körperlichen oder geistigen Fähigkeiten sowie von Personen ohne Erfahrung in der Bedienung elektronischer Ausrüstung bedient werden. Sie können das Gerät nur unter Aufsicht von Personen bedienen, die für ihre Sicherheit verantwortlich sind. Das Gerät ist kein Spielzeug. Die Speicherkarte und die SIM-Karte sind so klein, dass sie vom Kind geschluckt werden oder Erstickung verursachen können. Bewahren Sie das Gerät und dessen Zubehör außerhalb der Reichweite von Kindern.

-WASSER UND SONSTIGE FLÜSSIGKEITEN-

Das Gerät verfügt über Schutzart IP69. Dies bedeutet Wasser- und Staubfestigkeit, wenn alle Dichtungen intakt und korrekt angebracht sind. Setzen Sie das Gerät nach Möglichkeit nicht absichtlich Wasser oder anderen Flüssigkeiten aus. Wasser und andere Flüssigkeiten wirken sich nicht positiv auf den Betrieb von elektronischen Bauteilen aus. Wischen und trocknen Sie das Gerät nach dem Benetzen so schnell wie möglich. Stellen Sie sicher, dass das USB-Kabel trocken ist, bevor Sie es an die Ladebuchse des Telefons anschließen. Das Einstecken des Kabels in eine nasse oder feuchte Steckdose setzt es einer langsamen Korrosion aus und kann Probleme beim Aufladen des Telefons verursachen.

- AKKUS UND ZUBEHÖR-

Vermeiden Sie, den Akku keinen sehr niedrigen oder sehr hohen Temperaturen auszusetzen (unter 0°C / 32°F oder über 40°C / 104°F). Extreme Temperaturen können die Kapazität und Lebensdauer des Akkus beeinflussen. Vermeiden Sie, den Akku dem Einfluss von Flüssigkeiten oder Metallgegenständen auszusetzen, da der Akku dadurch ganz oder teilweise beschädigt werden kann. Der Akku ist nur bestimmungsgemäß zu nutzen. Der Akku darf nicht zerstört, beschädigt sowie in den Feuer geworfen werden - dies kann gefährlich sein und Brand verursachen. Verbrauchter oder beschädigter Akku ist in eine Sondermülltonne zu werfen. Die Benutzung eines falschen Akkutyps kann dessen Ausbruch zur Folge haben. Öffnen Sie den Akku nicht. Der Akku ist anweisungsgemäß zu entsorgen. Trennen Sie das nicht verwendete Ladegerät von der Stromversorgung. Wenn das Ladekabel beschädigt ist, reparieren Sie es nicht, sondern ersetzen Sie es durch ein neues.

Benutzen Sie nur Originalzubehör des Herstellers.

-GEHÖR-

Um die Beschädigung des Gehörs zu vermeiden, soll das Gerät nicht über längere Zeit mit hoher Lautstärke genutzt werden, das eingeschaltete Gerät ist auch nicht direkt am

Ohr zu halten!

Um Augenschäden zu vermeiden, schauen Sie nicht von nah in das Blitzlicht während seines Betriebs. Ein starker

Lichtstrahl kann zu dauerhaften Augenschäden führen!

3. Nutzung der Bedienungsanweisung

Das Gerät und die in den Abbildungen in diesem Handbuch gezeigten Screenshots können vom tatsächlichen Produkt abweichen. Das im Lieferumfang des Smartphones enthaltene Zubehör kann von den Abbildungen in dieser Anleitung abweichen. In der Bedienungsanweisung wurden die Optionen beschrieben, die im Android™-System enthalten sind. Diese Optionen können je nach der Version des Betriebssystems und den auf dem Gerät zu installierenden Applikationen variieren. Kein Teil dieser Bedienungsanleitung darf ohne vorherige schriftliche Zustimmung des Herstellers in irgendeiner Form reproduziert, verteilt, übersetzt oder übermittelt werden in irgendeiner Form oder unter Verwendung elektronischer oder mechanischer Mittel, einschließlich Fotokopieren, Aufzeichnen oder Speichern in Speicher- und Übermittelsystemen von Informationen.

4. Wichtige Informationen

Die meisten Applikationen, die im Gerät installiert werden können, sind mobile Applikationen. Der Betrieb solcher Applikationen kann von ihren Entsprechungen, die für die Installation auf einem PC vorgesehen sind, abweichen. Die auf dem Gerät installierten Applikationen können je nach Land, Region und technischen

Parametern des Geräts variieren. Der Hersteller übernimmt keine Verantwortung für Probleme, die durch den Einsatz fremder Software entstanden sind. Der Hersteller haftet nicht für Unregelmäßigkeiten, die beim Bearbeiten der Registrierungseinstellungen und beim Ändern der Betriebssystemsoftware auftreten können. Die Versuche der Änderungen im Betriebssystem können Ursache falscher Funktion des Geräts und der Applikationen sein sowie als Grund der Garantieentzugs gelten.

System Android™

Dieses Gerät läuft mit dem Android-Betriebssystem.

Google Play

Android und Google Play sind Warenzeichen von Google LLC.

4.1 Warenzeichen

• Google, Android und Online - Shop Google Play sind Warenzeichen von Google LLC.
• Oracle und Java sind eingetragene Warenzeichen der Firma Oracle und / oder deren Niederlassung.
• Wi-Fi® sowie das Logo Wi-Fi sind eingetragene Warenzeichen der Gemeinschaft Wi-Fi Alliance.
• Alle sonstige Warenzeichen und Urheberrechte gehören den entsprechenden Inhabern.

Abnahmestelle des Geräts:

mPTech Sp. z o. o.

ul. Krakowska 119

50-428 Wrocław, Polen

Webseite: www.myphone-mobile.com

Hergestellt in China

5. Inhalt des Sets

• Handy
• USB Kabel
• Bedienungsanweisung

Mangelt es an einer der oben genannten Positionen oder ist sie beschädigt, wenden Sie sich an den Verkäufer.

6. Technische Spezifikation

Prozessor: MediaTek Helio G36 Octa-core, 4x 2.2 GHz, 4x 1.6 GHz

Display: 6.56" HD+, 1612 x 720px

Hauptkamera (hinten): 13 Mpx + LED

Frontkamera: 5 Mpx

RAM-Speicher: 4 GB

Interner Speicher: 64 GB

Betriebssystem: Android 14

Dual SIM: nanoSIM+nanoSIM+microSD

Staub- und Wasserbeständigkeit: IP69, STD-MIL-810H

Anschluss: USB-C

Konnektivität: 2.4/5GHz, 802.11 a/b/g/n/ac, GPS/A-GPS, Glonass, Galileo, Beidou, Bluetooth 5.0

2G: 900/1800 MHz

3G: 900/2100 MHz

Sensoren: Annäherungssensor, Lichtsensor, Beschleunigungsmesser, Gyroskop, Kompass, NFC

Batterie:

HS2401: Li-Poli 6500 mAh

HS2401e: Li-Ion 6500 mAh

Abmessungen: 171.5 x 81.2 x 12.39 mm

Gewicht netto: 270g

Leistungsparameter: Schnellladesystem Pump Express

(5V/7V/9V/12V und maximal 18W)

Es wird empfohlen, das Ladegerät zu verwenden:

Hammer RAPIDCHARGE DUO

Eingangsparameter des Ladegeräts: AC 100-240V, 50/60Hz 1A

Ausgangsparameter des Ladegeräts:

1. Aussehen des Telefons

	Funktion
1	Helligkeits- und Näherungssensor
2	Interner Lautsprecher
3	Digitalkameraobjektiv 5 Mpx (selfie)
4	Benachrichtigungsdiode
5	Miniklinkenstecker 3,5 mm (unter wasserdichter Dichtung)
6	Digitalkameraobjektive 13 Mpx (Hauptcamera)
7	Leuchtdiodes (Blitzlicht) / Taschenlampe
8	SIM / microSD-Kartenfach
9	Tasten zur Lautstärkeregelung
10	Taste zum Ein-/ Ausschalten/ Sperren
11	Programmierbare Taste
12	Touch-Display 6.56"
13	Externer Lautsprecher
14	Mehrzweckanschluss USB-C (unter wasserdichter Dichtung)
15	Mikrofon
16	Befestigung am Schlüsselband
17	Sicherheitsventil (nichts einstecken)

8. eSIM-Funktion

Das Gerät ist mit einem Fach für SIM / eSIM / microSD-Karten ausgestattet, dank dessen Sie das

Telefon in den folgenden Konfigurationen verwenden können:

3 2 1

eSIM wird nur von Slot #1 unterstützt!

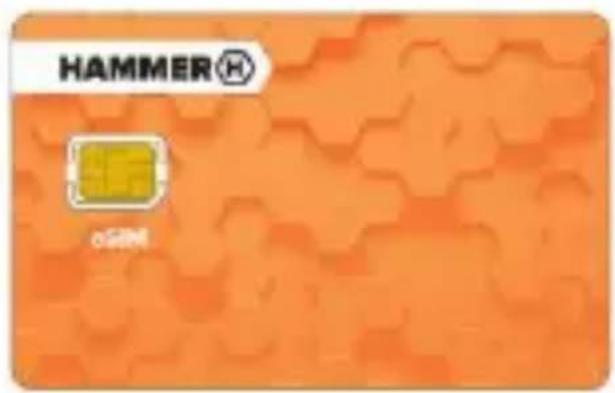

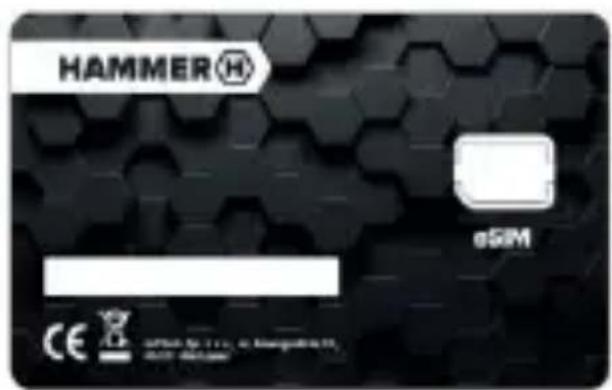

Das Gerät unterstützt die eSIM-Technologie. Um diese in vollem Umfang nutzen zu können, müssen Sie zusätzlich eine spezielle Karte mit nano eSIM im Shop des Herstellers erwerben.

HAMMER® cSIM

HAMMER® eSIM CE OFFICE BY: 1114, or https://www.hammer.com/ www.hammer.com

Nach dem Kauf der Karte müssen Sie zunächst die nano eSIM-Karte von der größeren Karte trennen. Legen Sie sie dann in Steckplatz 1 des Fachs ein. Der nächste Schritt ist das Starten und Aktivieren der eSIM-Karte.

8.1 Starten und Aktivieren der eSIM-Karte

Für die Installation des eSIM-Profils ist eine Internetverbindung (Wi-Fi oder Mobilfunkdaten) erforderlich). Vergewissern Sie sich, dass Ihr Smartphone über eine Nano-

eSIM-Karte im entsprechenden Steckplatz verfügt.

platz B23

Gehen Sie zu [Einstellungen] und wählen Sie [Netzwerk und Internet]->[Mobilfunknetz]->[Karte hinzufügen] aus der Menüliste (wenn eine normale SIM-Karte eingelegt ist, gehen Sie zu [eSIM hinzufügen]), um die Installation der Karte zu starten. Um die eSIM-Karte zu aktivieren, müssen Sie ihr Profil herunterladen, indem Sie die Konfiguration durchgehen.

Wenn sich die SIM-Karte im Telefon befindet und ihr bereits ein eSIM-Profil vom Netzbetreiber zugewiesen wurde, lädt das Telefon dieses Profil automatisch herunter und installiert es.

Wenn Sie eine neue eSIM-Karte hinzufügen, entfernen Sie die SIM-Karte vor der Konfiguration!

Um ein neues eSIM-Profil einzurichten, müssen Sie einen speziellen QR-Code eingeben, den Sie von Ihrem Netzbetreiber erhalten haben. Sie können den Code mit einem QR-Code-Scanner scannen oder manuell eingeben, indem Sie während des Scannens auf die Registerkarte [Hilfe benötigen?].

Nach dem Scannen oder der Eingabe des Codes wird das Profil der Karte automatisch heruntergeladen.

Sobald das Profil heruntergeladen ist, wird unter [Menü] > [Einstellungen] > [Mobiles Netz/eSIM] eine Registerkarte mit dem Namen des Betreibers und der eSIM-Signatur sowie ein Symbol für die Netzabdeckung in der oberen Statusleiste angezeigt. Auf der unten verlinkten Seite können Sie auch sehen, wie Sie eine eSIM-Karte einführen und aktivieren:

Wird diese Taste gedrückt, wird die Liste offener Applikationen eingeschaltet, man kann sie um- oder ausschalten.

Home (virtuell)

Ein kurzes Drücken verursacht Übergang zum Hauptbild. Langes gedrückt Halten schaltet den Google-Assistent ein.

Back (virtuell)

Das Drücken verursacht Verlassen der Applikation / Rückkehr zum vorigem Bild.

Taste zum Ein-/ Ausschalten/ Sperren

• Ein kurzes Drücken sperrt / entsperrt den Bildschirm.
• Wird die Taste gedrückt und ca. 2 Sekunden gehalten, wird der Google-Sprachassistent aufgerufen.

Tasten zur Lautstärkeregelung

Werden die Tasten während des Anrufs betätigt, erfolgt eine Steigung bzw. Senkung der Lautstärke.

Programmierbare Tasten

Wenn sie auf einem entsperrten Smartphone gedrückt wird, löst sie eine benutzerdefinierte Aktion oder Anwendung aus. Sie können die Funktion über das Einstellungsmenü ändern.

10. Ein- und Ausschalten des Telefons

Um das Telefon einzuschalten, halten Sie die Ein-/Aus-/Sperrtaste

gedrückt, bis der Bildschirm des Telefons aufleuchtet; lassen Sie dann die Taste los und warten Sie, bis das Telefon hochgefahren ist.

Um das Telefon auszuschalten, müssen Sie die Benachrichtigungsleiste ausklappen. Streichen Sie dazu zweimal von

oben nach unten über den Bildschirm und drücken Siej in der unteren rechten Ecke, um das Menü Telefon deaktivieren/neustarten oder Notrufe zu öffnen. Wählen Sie [Deaktivieren] und erneut, um [Deaktivieren] zu bestätigen.

11. Nutzung des Touch - Displays

Das Touch-Display des Smartphones ermöglicht eine einfache Auswahl der Elemente oder Ausführung der Operationen und Geste. Steuerung des Touch-Display wird durch die unten angegeben Tätigkeiten ermöglicht.

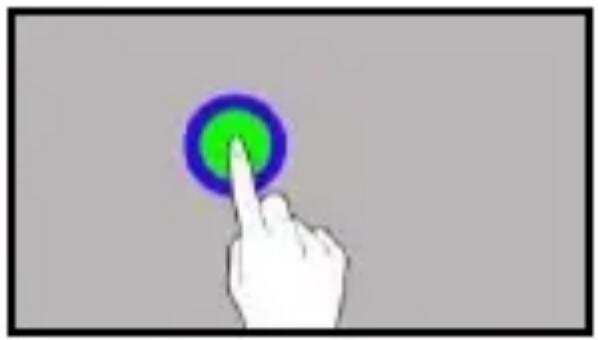

11.1 Berühren

Berühren Sie einmal, um Option, Applikation, Menü aufzurufen.

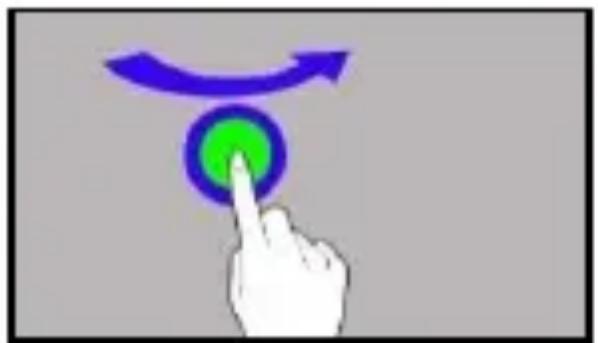

Verschieben Sie schnell nach oben, unten, links oder rechts, um die Liste oder den Bildschirm zu verschieben.

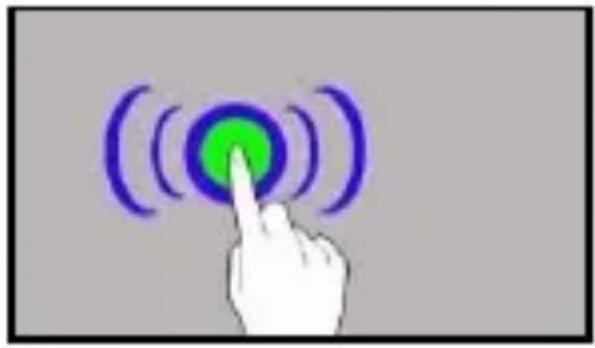

11.3 Dreifaches Klicken

Berühren Sie den Bildschirm dreimal schnell, um die Vergrößerung zu tätigen, falls diese Option in den Smartphone-Einstellungen aktiviert ist

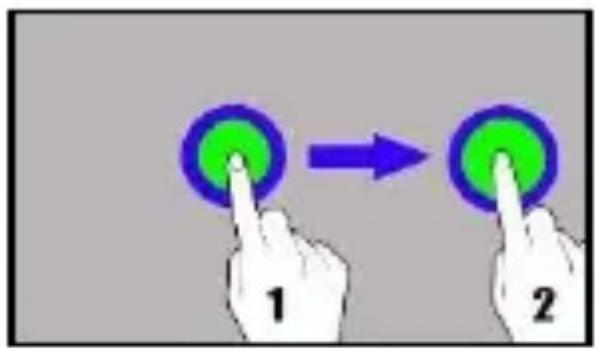

11.4 Gedrückt Halten und Verschieben

Berühren Sie das Element (z. B. eine Ikone) und halten Sie es 1 Sekunde lang, um es verschieben, entfernen oder deinstallieren zu können.

1 2

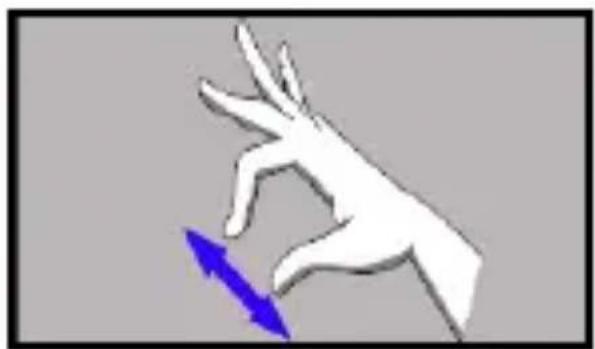

11.5 Auseinander ziehen und ineinander schieben

Berühren Sie den Bildschirm mit zwei Fingern und ziehen Sie sie auseinander oder ineinander, um das Foto oder die Landkarte zu vergrößern oder zu verkleinern.

Um einen Anruf zu tätigen, tippen Sie die Ikone [Telefon] auf dem Hauptbild oder im App-Menü des Android-Systems und wählen

Sie das Tastatursymbol, Geben Sie die Nummer ein, die Sie anrufen möchten. Drücken Sie den „Hörer“ unten auf dem Bildschirm und wählen Sie die SIM-Karte, mit deren Sie den Anruf herstellen

möchten.

Es ist möglich, einen bereits gespeicherten Kontakt anzurufen. Tippen

Sie auf das Symbol [Telefon] , das sich auf dem Startbildschirm oder im Menü der Android-Systems befindet, gehen Sie zur Registerkarte [Kontakte] und wählen Sie einen Kontakt aus der Liste der gespeicherten Kontakte aus. Um den Anruf zu starten, drücken Sie

12.2 SMS - Nachrichten

Die Applikation [Nachrichten] wird zum Verwalten von Nachrichten verwendet, Sie befindet sich auf dem Startbildschirm oder im Smartphone-Applikationsmenü. Starten Sie die Applikation und

Start chat

berühren Sie das Symbol, geben Sie die

Telefonnummer, den Kontaktnamen ein oder wählen Sie ihn aus der Liste aus. Nach der Kontaktauswahl erscheint ein Feld zum Eintragen des Nachrichtentextes. Geben Sie den Nachrichtentext ein.

Bevor Sie eine Textnachricht senden, können Sie sie in eine

Multimedia-Nachricht umwandeln, indem Sie das Symbol, das sich auf der linken Seite des Inhaltsfensters befindet und fügen Sie einen Aufkleber, eine Audiodatei oder einen Speicherort.

Um ein Foto aus der Galerie oder direkt von der Kamera hinzuzufügen, drücken Sie das Symbol . Um die Nachricht zu senden, drücken

13. Wartung des Geräts

Folgen Sie den Empfehlungen unten.

- Verwenden Sie nur ein trockenes Tuch, um das Gerät zu reinigen.

Verwenden Sie keine Mittel mit einer hohen sauren oder alkalischen Konzentration.

- Benutzen Sie nur Originalzubehör. Die Verletzung dieser Regel kann die Garantie ungültig machen.

14. Rechtmäßige Verwertung verbrauchter Geräte

Das Gerät ist mit einem Symbol des durchgestrichenen Abfallcontainers gekennzeichnet, gemäß Richtlinie der EU 2012/19/EU über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment - WEEE). Die mit diesem Symbol gekennzeichnete Produkte dürfen nach der Anwendungszeit nicht zusammen mit anderen

Haushaltsabfällen entsorgt oder verwertet werden. Der Anwender ist verpflichtet, die Elektro- und Elektronik-Altgeräte zu entsorgen, indem er sie in einer dazu vorgesehene Stelle abgibt, in der solche, gefährliche Abfälle der Wiederverwertung unterworfen werden. Die Sammlung solcher Abfälle in vorgesehenen Stellen und rechtmäßiges Verfahren der Wiederverwertung tragen zum Schutz natürlicher Ressourcen bei. Die ordnungsgemäße Wiederverwertung der Elektro- und Elektronik-Altgeräte hat günstigen Einfluss auf die Gesundheit und Umgebung des Menschen. Informationen zum Ort und zur umweltsicheren Entsorgung gebrauchter elektronischer Geräte. Der Anwender sollte sich an die zuständige örtliche Behörde, die Abfallsammelstelle oder die Verkaufsstelle wenden, in der er das Gerät gekauft hat.

15. Rechtmäßige Verwertung verbrauchter Akkus

Gemäß der EU-Richtlinie 2006/66/EG mit den Änderungen in der Richtlinie 2013/56/EU über die Entsorgung des Akkus ist dieses Produkt mit dem Symbol der durchgestrichenen Mülltonne gekennzeichnet. Das

Symbol bedeutet, dass die Batterien oder Akkus, die in diesem

Produkt eingesetzt werden, nicht mit dem normalen Hausmüll entsorgt werden dürfen, sondern gemäß der Richtlinie und den örtlichen Vorschriften behandelt werden. Die Akkus dürfen nicht zusammen mit unsortierten Haushaltsabfällen entsorgt werden. Die Anwender der Batterien oder Akkus sollen die verfügbare Kette der Abnahme der Elemente in Anspruch nehmen, die deren Rückgabe, Recycling und Wiederverwertung ermöglicht. In der EU unterliegt die Sammlung und Wiederverwertung der Batterien und Akkus getrennten Verfahren. Um mehr über die lokal geltenden Prozeduren der Wiederverwertung von den Batterien und Akkus zu erfahren, soll Rücksprache mit der Stadtverwaltung, dem Institut für Abfallwirtschaft oder mit der Abfalldeponie genommen werden.
