INSTRUKCJA OBSŁUGI

HAMMER HS2403\_HS2403e

1. Spis treści

11.5 Rozsuwanie i zsuwanie

1. Inhaltsverzeichnis

1. Inhaltsverzeichnis 70
2. Sicherheit 71
3. Nutzung der Bedienungsanweisung....73
4. Wichtige Informationen....73

4.1 Warenzeichen....74

1. Inhalt des Sets.... 74
2. Technische Spezifikation....74
3. Aussehen des Telefons....75
4. eSIM-Funktion 77

8.1 Starten und Aktivieren der eSIM-Karte....77
8.2 Deaktivieren und Löschen des Profils 77

1. Installation der SIM-Karte 77
2. Tasten....79
3. Nutzung des Touch - Displays....80

11.1 Berühren....80
11.2 Verschieben....80
11.3 Dreifaches Klicken....80
11.4 Gedrückt Halten und Verschieben 80
11.5 Auseinander ziehen und ineinander schieben......80

1. Kommunikation 81

12.1 Telefonieren 81
12. 2 SMS - Nachrichten 81

1. Wartung des Geräts 81
2. Problemlösung....81
3. Rechtmäßige Verwertung verbrauchter Geräte......82
4. Rechtmäßige Verwertung verbrauchter Akkus 83

Achtung!	Erklärung
Der Hersteller ist für die Folgen der unsachgemäßen Anwendung des Telefons und Nichtbeachtung der Empfehlungen in der Bedienungsanweisung nicht verantwortlich.	Die Softwareversion kann ohne frühere Ankündigung optimiert werden. Der Vertreter des Herstellers behält sich das Recht vor, von der richtigen Auslegung dieser Anweisung zu entscheiden.

2. Sicherheit

-VERMEIDEN SIE RISIKO-

Alle kabellose Geräte können störungsanfällig sein, was wiederum die Qualität der Verbindungen beeinträchtigen kann. Schalten Sie die Geräte nicht in den Bereichen, in den die Nutzung mobiler Telefone untersagt ist, oder in der Zeit, in der dies Störungen oder andere Gefahren verursachen kann. Halten Sie sich stets an alle Verbote, Vorschriften und Warnungen, die das Personal an dem Ort gibt, an dem Sie sich befinden.

-EINSCHRÄNKUNGEN BEI DER NUTZUNG-

Die drahtlose Wi-Fi-Verbindung nutzt das 2,4-GHz-Band und das 5-GHz-Band. Das 5-GHz-Wi-Fi-Band darf in der Europäischen Union nicht im Freien verwendet werden. Bitte beachten Sie die nationalen und lokalen Vorschriften am Einsatzort.

-PROFESSIONELLER SERVICE-

Dieses Produkt darf nur von einer qualifizierten Service des Herstellers oder einem autorisierten Servicecenter repariert werden. Wenn das Gerät durch einen nicht qualifizierten oder nicht autorisierten Service repariert wird, kann das Gerät beschädigt werden und die Garantie erlischt.

-ALARMVERBINDUNGEN-

Notrufe von Ihrem Telefon sind möglicherweise in bestimmten Bereichen oder unter bestimmten Umständen nicht möglich. Es wird empfohlen, einen alternativen Weg für die Benachrichtigung der Rettungsdienste beim Reisen in solche Gebiete zu finden.

-TANKSTELLEN-

Verwenden Sie kein Mobiltelefon, wenn Sie an einer Tankstelle tanken oder in der Nähe von Chemikalien sind.

ACHTUNG! In explosionsgefährdeten Bereichen (z. B. Tankstellen, Chemiefabriken usw.) ist es ratsam, das Telefon auszuschalten. Machen Sie sich mit den Vorschriften für die Verwendung von GSM-Geräten an diesen Orten vertraut.

-SICHERHEIT IM STRASSENVERKEHR-

Abgesehen von Notfallsituationen sollte die Verwendung des Telefons während der Fahrt mit einem Headset oder einer

Freisprecheinrichtung erfolgen. Dies gewährleistet die Sicherheit und Mobilität des Telefonbenutzers. Wenn Sie kein Headset besitzen und das Telefon verwenden möchten, fahren Sie zum Straßenrand und halten Sie das Auto an. Beachten Sie die gesetzlichen Bestimmungen

zur Nutzung von Mobiltelefonen während der Fahrt in dem gegebenen Gebiet.

-KÖRPERLICH ODER GEISTIG BEHINDERTE UND KINDER-

Das Gerät darf nicht von Personen (auch Kindern) von eingeschränkten körperlichen oder geistigen Fähigkeiten sowie von Personen ohne Erfahrung in der Bedienung elektronischer Ausrüstung bedient werden. Sie können das Gerät nur unter Aufsicht von Personen bedienen, die für ihre Sicherheit verantwortlich sind. Das Gerät ist kein Spielzeug. Die Speicherkarte und die SIM-Karte sind so klein, dass sie vom Kind geschluckt werden oder Erstickung verursachen können. Bewahren Sie das Gerät und dessen Zubehör außerhalb der Reichweite von Kindern.

-WASSER UND SONSTIGE FLÜSSIGKEITEN-

Das Gerät verfügt über Schutzart IP69. Dies bedeutet Wasser- und Staubfestigkeit, wenn alle Dichtungen intakt und korrekt angebracht sind.

IP69 - Das Symbol weist auf den Schutz gegen Überflutung mit einem Druckwasserstrahl hin (auf die Oberfläche des Geräts ausgeübte Kraft 0,9-1,2 N, Wassertemperatur bis zu +80°C). Der Wasserstrahl wird in einem Winkel von 0°, 30°, 60° und 90° für 30 Sekunden gerichtet. Setzen Sie das Gerät nach Möglichkeit nicht absichtlich Wasser oder anderen Flüssigkeiten aus. Wasser und andere Flüssigkeiten wirken sich nicht positiv auf den Betrieb von elektronischen Bauteilen aus. Wischen und trocknen Sie das Gerät nach dem Benetzen so schnell wie möglich.

Das Gerät ist nicht salzwasserbeständig!

Stellen Sie sicher, dass das USB-Kabel trocken ist, bevor Sie es an die Ladebuchse des Telefons anschließen. Das Einstecken des Kabels in eine nasse oder feuchte Steckdose setzt es einer langsamen Korrosion aus und kann Probleme beim Aufladen des Telefons verursachen.

-AKKUS UND ZUBEHÖR-

Vermeiden Sie, den Akku keinen sehr niedrigen oder sehr hohen Temperaturen auszusetzen (unter 0°C / 32°F oder über 40°C / 104°F). Extreme Temperaturen können die Kapazität und Lebensdauer des Akkus beeinflussen. Vermeiden Sie, den Akku dem Einfluss von Flüssigkeiten oder Metallgegenständen auszusetzen, da der Akku dadurch ganz oder teilweise beschädigt werden kann. Der Akku ist nur bestimmungsgemäß zu nutzen. Der Akku darf nicht zerstört,

beschädigt sowie in den Feuer geworfen werden - dies kann gefährlich sein und Brand verursachen. Verbrauchter oder beschädigter Akku ist in eine Sondermülltonne zu werfen. Die Benutzung eines falschen Akkutyps kann dessen Ausbruch zur Folge haben. Öffnen Sie den Akku nicht. Der Akku ist anweisungsgemäß zu entsorgen. Trennen Sie das nicht verwendete Ladegerät von der Stromversorgung. Wenn das Ladekabel beschädigt ist, reparieren Sie es nicht, sondern ersetzen Sie es durch ein neues. Benutzen Sie nur Originalzubehör des Herstellers.

Um die Beschädigung des Gehörs zu vermeiden, soll das Gerät nicht über längere Zeit mit hoher Lautstärke genutzt werden, das eingeschaltete Gerät ist auch nicht direkt am Ohr zu halten!

Um Augenschäden zu vermeiden, schauen Sie nicht von nah in das Blitzlicht während seines Betriebs. Ein starker Lichtstrahl kann zu dauerhaften Augenschäden führen!

3. Nutzung der Bedienungsanweisung

Das Gerät und die in den Abbildungen in diesem Handbuch gezeigten Screenshots können vom tatsächlichen Produkt abweichen. Das im Lieferumfang des Smartphones enthaltene Zubehör kann von den Abbildungen in dieser Anleitung abweichen. In der Bedienungsanweisung wurden die Optionen beschrieben, die im Android™-System enthalten sind. Diese Optionen können je nach der Version des Betriebssystems und den auf dem Gerät zu installierenden Applikationen variieren. Kein Teil dieser Bedienungsanleitung darf ohne vorherige schriftliche Zustimmung des Herstellers in irgendeiner Form reproduziert, verteilt, übersetzt oder übermittelt werden in irgendeiner Form oder unter Verwendung elektronischer oder mechanischer Mittel, einschließlich Fotokopieren, Aufzeichnen oder Speichern in Speicher- und Übermittelsystemen von Informationen.

4. Wichtige Informationen

Die meisten Applikationen, die im Gerät installiert werden können, sind mobile Applikationen. Der Betrieb solcher Applikationen kann von ihren Entsprechungen, die für die Installation auf einem PC vorgesehen sind, abweichen. Die auf dem Gerät installierten Applikationen können je nach Land, Region und technischen

Parametern des Geräts variieren. Der Hersteller übernimmt keine Verantwortung für Probleme, die durch den Einsatz fremder Software entstanden sind. Der Hersteller haftet nicht für Unregelmäßigkeiten, die beim Bearbeiten der Registrierungseinstellungen und beim Ändern der Betriebssystemsoftware auftreten können. Die Versuche der Änderungen im Betriebssystem können Ursache falscher Funktion des Geräts und der Applikationen sein sowie als Grund der Garantieentzugs gelten.

System Android™

Dieses Gerät läuft auf dem Android-Betriebssystem.

Google Play

Google Play ist Ihre Unterhaltung ohne Grenzen. Es bringt all Ihre Lieblingsunterhaltung zusammen und hilft Ihnen, sie auf neue Weise zu entdecken, jederzeit und überall. Wir haben die Magie von Google auf Filme, Fernsehen, Bücher, Apps und Spiele übertragen, damit Sie jeden Tag mehr aus Ihren Inhalten herausholen können.

4.1 Warenzeichen

• Google, Android und Online - Shop Google Play sind Warenzeichen von Google LLC.
• Oracle und Java sind eingetragene Warenzeichen der Firma Oracle und / oder deren Niederlassung.
• Wi-Fi® sowie das Logo Wi-Fi sind eingetragene Warenzeichen der Gemeinschaft Wi-Fi Alliance.
• Alle sonstige Warenzeichen und Urheberrechte gehören den entsprechenden Inhabern.

5. Inhalt des Sets

• Handy
• Batterie
• USB-C Kabel
  • Bedienungsanweisung

Mangelt es an einer der oben genannten Positionen oder ist sie beschädigt, wenden Sie sich an den Verkäufer.

6. Technische Spezifikation

Prozessor: MediaTek 6300 (24E), Octa-core, 6nm

Display: 6.58" FHD+, 1080x2408 px

Hauptkamera (hinten): 50 Mpx + 8 Mpx

Frontkamera (selfie): 8 Mpx

RAM: 6 GB

Interner Speicher: 128 GB, microSD max. 1TB

Betriebssystem: Android 14

Dual SIM: nanoSIM+microSD

Anschluss: USB-C

Konnektivität: Wi-Fi 2.4GHz+5GHz, 802.11ac/a/b/g/n, Bluetooth 5.3,

Sensoren: Fingerabdruckleser, Beschleunigungsmesser, Gyroskop,

Näherungssensor, Lichtsensor, Kompass

Batterie:

HS2403 - Li-Poli 6500 mAh

HS2403e - Li-Ion 6500 mAh

Abmessungen: 172x80x13.5 mm

Gewicht netto: 300 g

Wir empfehlen die Verwendung des Ladegeräts:

Hammer RAPIDCHARGE

Eingangsparameter des Ladegeräts:

AC 100-240V, 50/60Hz 1A

Ausgangsparameter des Ladegeräts:

Das Ladegerät kann auf unserer Website erworben werden:

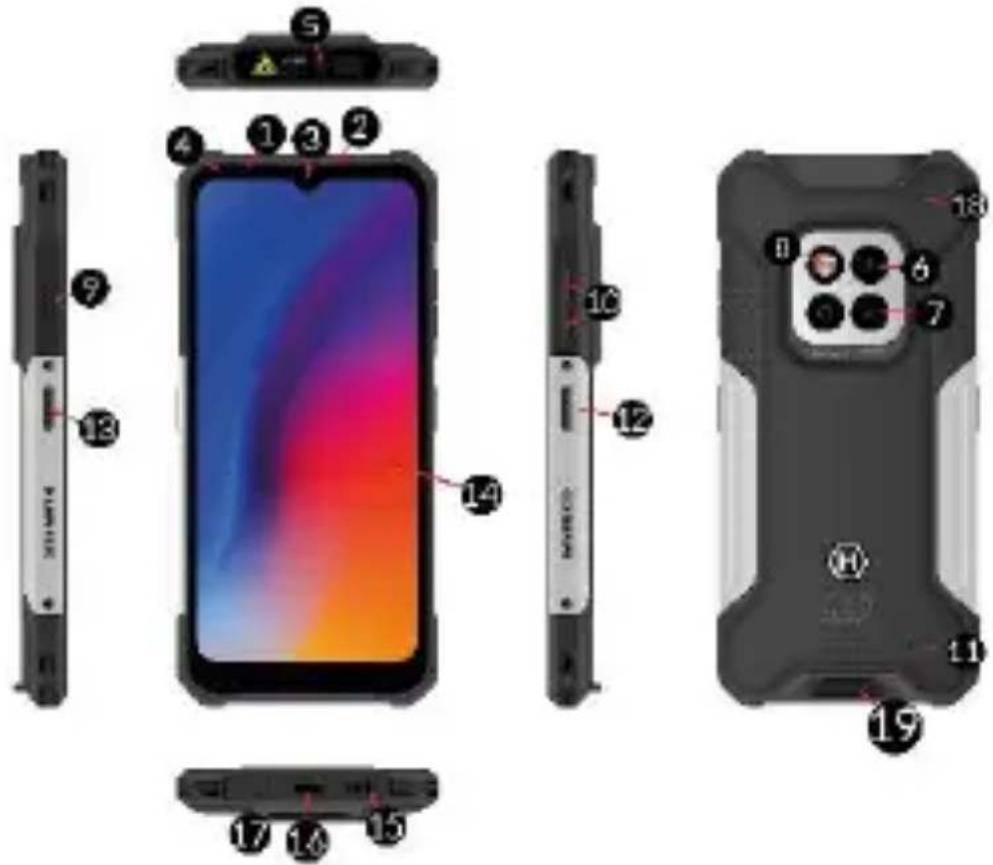

1. Aussehen des Telefons

	Funktion
1	Helligkeits- und Näherungssensor
2	Interner Lautsprecher
3	Digitalkameraobjektiv 8 Mpx (selfie)
4	Benachrichtigungsdiode
5	Laser-Entfernungsmesser
6	Digitalkameraobjektiv 50 Mpx (Hauptcamera)
7	Digitalkameraobjektiv 8 Mpx (auxiliary)
8	Leuchtdiodes (Blitzlicht) / Taschenlampe
9	SIM / microSD-Kartenfach
10	Tasten zur Lautstärkeregelung
11	Serviceöffnung! Fügen Sie keine Objekte in die Umgebung ein! Ein Schaden führt zum Erlöschen der Garantie!
12	Taste zum Ein-/ Ausschalten/ Sperren
13	Programmierbare Taste
14	Touch-Display 6.58"
15	Externer Lautsprecher
16	Mehrzweckanschluss USB-C
17	Mikrofon 1
18	Mikrofon 2
19	Lanyard-Halter

Für die Installation des eSIM-Profils ist eine Internetverbindung (Wi-Fi oder Mobilfunkdaten) erforderlich.

8.1 Starten und Aktivieren der eSIM-Karte

Gehen Sie zu [Einstellungen] und wählen Sie [Mobiles Netz/eSIM] aus der Menüliste (wenn eine normale SIM-Karte eingelegt ist, gehen Sie zu [eSIM]), um die Installation der Karte zu starten. Um die eSIM-Karte zu aktivieren, müssen Sie ihr Profil herunterladen, indem Sie die Konfiguration durchgehen.

Wenn Sie eine neue eSIM-Karte hinzufügen, entfernen Sie die SIM-Karte vor der Konfiguration!

Um ein neues eSIM-Profil einzurichten, müssen Sie einen speziellen QR-Code eingeben, den Sie von Ihrem Netzbetreiber erhalten haben. Sie können den Code mit einem QR-Code-Scanner scannen oder manuell eingeben, indem Sie während des Scannens auf die Registerkarte [Hilfe benötigen?].

Nach dem Scannen oder der Eingabe des Codes wird das Profil der Karte automatisch heruntergeladen.

Sobald das Profil heruntergeladen ist, wird unter [Menü] > [Einstellungen] > [Mobiles Netz/eSIM] eine Registerkarte mit dem Namen des Betreibers und der eSIM-Signatur sowie ein Symbol für die Netzabdeckung in der oberen Statusleiste angezeigt.

8.2 Deaktivieren und Löschen des Profils

Um das Profil der eSIM-Karte zu deaktivieren, gehen Sie zu [Einstellungen] > [Mobilfunknetz/eSIM] > [Name des Betreibers der eSIM-Karte], erweitern Sie die erweiterten Optionen, gehen Sie dann auf der Registerkarte [Betreiber] auf das Einstellungssymbol und wählen Sie Deaktivieren/Aktivieren. Sobald die Karte deaktiviert ist, verschwindet das Abdeckungssymbol aus der oberen Leiste. Um das ausgewählte eSIM-Kartenprofil vollständig zu entfernen, wählen Sie Löschen.

9. Installation der SIM-Karte

Öffnen des SIM-Kartensteckplatzes

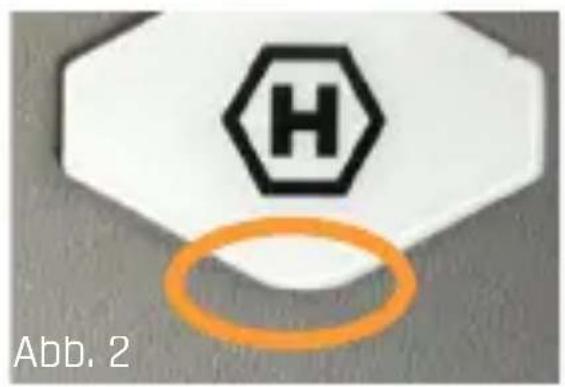

In der Verpackung befindet sich ein spezielles Werkzeug (Abb. 1), das das Öffnen des SIM-Kartenfachs erleichtert. Verwenden Sie immer die untere Kante des Werkzeugs, um das Fach aufzuhebeln (Abb. 2).

H Abb. 1

H Abb. 2

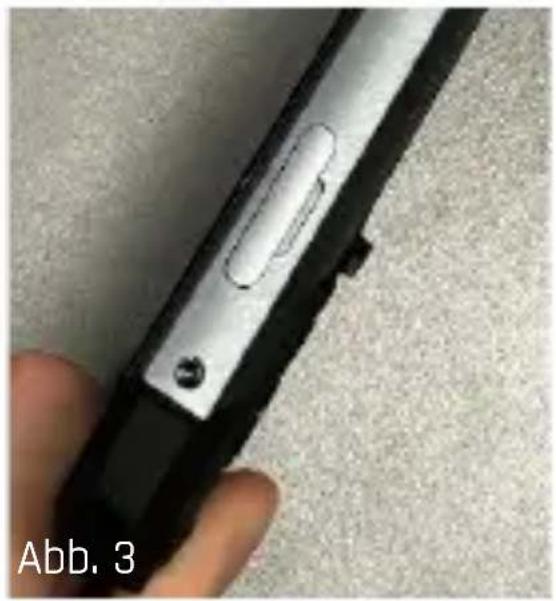

Stecken Sie die untere Kante des Auswurfwerkzeugs in den Schlitz neben dem SIM-Kartenschlitz (Abb. 3) (Abb. 4).

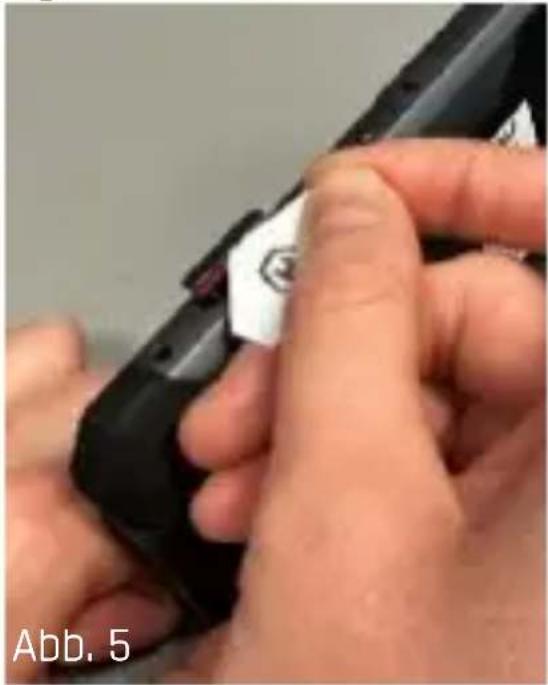

Am Ende reicht es, ihn leicht anzuheben (Abb. 5), und schon ist er fertig.

Der Hammer ist mit einem Fach für SIM / microSD-Karten ausgestattet, dank dessen Sie das Telefon in den folgenden Konfigurationen verwenden können:

Wird diese Taste gedrückt, wird die Liste offener Applikationen eingeschaltet, man kann sie um- oder ausschalten.

Home (virtuell)

Ein kurzes Drücken verursacht Übergang zum Hauptbild. Langes gedrückt Halten schaltet den Google-Assistent ein.

Back (virtuell)

Das Drücken verursacht Verlassen der Applikation / Rückkehr zum vorigem Bild.

Taste zum Ein-/ Ausschalten/ Sperren

• Ein kurzes Drücken sperrt / entsperrt den Bildschirm.
• Mit einem kurzen Druck auf die Sperrtaste und die Lautstärketaste nach oben wird das Menü zum Herunterfahren oder Neustarten des Telefons aufgerufen.
• Wird die Taste gedrückt und ca. 2 Sekunden gehalten, wird folgende Aktion eingeleitet:

o ist das Smartphone ausgeschaltet - Einschalten des Geräts,

o wenn das Smartphone eingeschaltet ist - Aufrufen des Menü, um das Gerät auszuschalten, Neustart des Systems.

Tasten zur Lautstärkeregelung

Werden die Tasten während des Anrufs betätigt, erfolgt eine Steigung bzw. Senkung der Lautstärke.

Programmierbare Taste

Durch Drücken auf ein nicht gesperrtes Smartphone wird eine benutzerdefinierte Aktion oder Anwendung gestartet. Ihre Funktion kann über das Einstellungsmenü geändert werden.

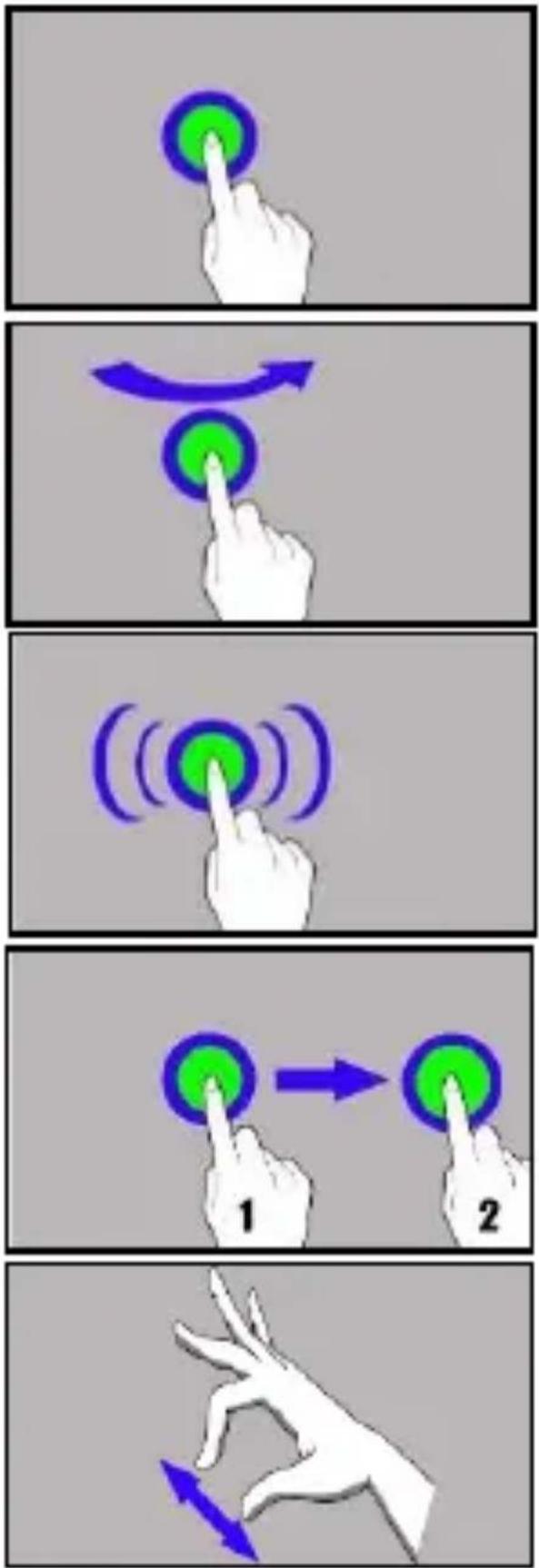

11. Nutzung des Touch - Displays

Das Touch-Display des Smartphones ermöglicht eine einfache Auswahl der Elemente oder Ausführung der Operationen und Geste. Steuerung des Touch-Display wird durch die unten angegeben Tätigkeiten ermöglicht:

11.1 Berühren

Berühren Sie einmal, um Option, Applikation, Menü aufzurufen.

11.2 Verschieben

Streichen Sie schnell nach oben, unten, links oder rechts, um in der Liste oder auf dem Bildschirm zu blättern.

11.3 Dreifaches Klicken

Berühren Sie den Bildschirm dreimal schnell, um die Vergrößerung zu tätigen, falls diese Option in den Smartphone-Einstellungen aktiviert ist.

11.4 Gedrückt Halten und Verschieben Berühren Sie das Element (z. B. eine Ikone) und halten Sie es 1 Sekunde lang, um es verschieben, entfernen oder deinstallieren zu können.

11.5 Auseinander ziehen und ineinander schieben

Berühren Sie den Bildschirm mit zwei Fingern und ziehen Sie sie auseinander oder ineinander, um das Foto oder die Landkarte zu vergrößern oder zu verkleinern.

12. Kommunikation

12.1 Telefonieren

Um einen Anruf zu tätigen, tippen Sie die Ikone [Telefon], auf dem Hauptbild oder im App-Menü des Android-Systems und wählen

Sie das Tastatursymbol ^1 . Geben Sie die Nummer ein, die Sie anrufen möchten. Drücken Sie den „grüner Hörer“ unten auf dem Bildschirm und wählen Sie die SIM-Karte, mit deren Sie den Anruf herstellen möchten.

12. 2 SMS - Nachrichten

Die Applikation [Nachrichten] wird zum Verwalten von Nachrichten

verwendet Sie befindet sich auf dem Startbildschirm oder im Smartphone-Applikationsmenü. Starten Sie die Applikation und

berühren Sie das Symbol, geben Sie die Telefonnummer, den Kontaktnamen ein oder wählen Sie ihn aus der Liste aus. Nach der Kontaktauswahl erscheint ein Feld zum Eintragen des Nachrichtentextes. Geben Sie den Nachrichtentext ein.

Bevor Sie eine Textnachricht senden, können Sie sie in eine

Multimedia-Nachricht umwandeln, indem Sie das Symbol, das sich auf der linken Seite des Inhaltsfensters befindet und fügen Sie einen Aufkleber, eine Audiodatei oder einen Speicherort. Um die

Nachricht zu senden, drücken Sie

13. Wartung des Geräts

Folgen Sie den Empfehlungen unten.

- Verwenden Sie nur ein trockenes Tuch, um das Gerät zu reinigen. Verwenden Sie keine Mittel mit einer hohen sauren oder alkalischen Konzentration.

- Benutzen Sie nur Originalzubehör. Die Verletzung dieser Regel kann die Garantie ungültig machen.

14. Problemlösung

Fehlermeldung	Beispiellösung
Niemand kann mich erreichen	Das Telefon muss eingeschaltet sein und sich innerhalb der Reichweite des GSM-Netzes befinden.
Geben Sie Ihre PIN ein	Wenn die SIM-Karte durch einen PIN-Code geschützt ist, geben Sie nach dem Einschalter des Telefons den PIN-Code ein und drücken Sie die Taste <OK>.
Netzwerkfehler	In Gebieten, wo das Netzsignal schwach ist, kann sich herausstellen, dass keine Anrufe getätigt werden können. Die Annahme von Anrufen kann ebenfalls unmöglich sein. Wechseln Sie Ihren Standort und versuchen Sie es nochmal.
Die Verbindung kann nicht hergestellt werden	Überprüfen Sie, ob die über die Tastatur eingegebene Telefonnummer korrekt ist. Überprüfen Sie, ob die in [Kontakte] eingegebene Telefonnummer richtig ist. Geben Sie gegebenenfalls die Telefonnummer richtig ein.
Ich kann den Anrufer nicht hören / der Anrufer kann mich nicht hören	Das Mikrofon sollte sich in der Nähe des Mundes befinden. Überprüfen Sie, ob der eingebaute Mikrofon nicht abgedeckt ist. Beim Gebrauch von Headset überprüfen Sie, ob das Headset richtig angeschlossen ist. Überprüfen Sie, ob der eingebaute Lautsprecher nicht abgedeckt ist.

15. Rechtmäßige Verwertung verbrauchter Geräte

Das Gerät ist mit einem Symbol des durchgestrichenen Abfallcontainers gekennzeichnet, gemäß Richtlinie der EU 2012/19/EU über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment - WEEE). Die mit diesem Symbol gekennzeichnete Produkte dürfen nach der Anwendungszeit nicht zusammen mit anderen Haushaltsabfällen entsorgt oder verwertet werden. Der

Anwender ist verpflichtet, die Elektro- und Elektronik-Altgeräte zu entsorgen, indem er sie in einer dazu vorgesehene Stelle abgibt, in der solche, gefährliche Abfälle der Wiederverwertung unterworfen werden. Die Sammlung solcher Abfälle in vorgesehenen Stellen und rechtmäßiges Verfahren der Wiederverwertung tragen zum Schutz natürlicher Ressourcen bei. Die ordnungsgemäße Wiederverwertung der Elektro- und Elektronik-Altgeräte hat günstigen Einfluss auf die Gesundheit und Umgebung des Menschen. Informationen zum Ort und zur umweltsicheren Entsorgung gebrauchter elektronischer Geräte. Der Anwender sollte sich an die zuständige örtliche Behörde, die Abfallsammelstelle oder die Verkaufsstelle wenden, in der er das Gerät gekauft hat.

16. Rechtmäßige Verwertung verbrauchter Akkus

Gemäß der EU-Richtlinie 2006/66/EG mit den Änderungen in der Richtlinie 2013/56/EU über die Entsorgung des Akkus ist dieses Produkt mit dem Symbol der durchgestrichenen Mülltonne gekennzeichnet. Das Symbol bedeutet, dass die Batterien oder Akkus, die in diesem Produkt eingesetzt werden, nicht mit dem normalen Hausmüll entsorgt werden dürfen, sondern gemäß der Richtlinie und den örtlichen Vorschriften behandelt werden. Die Akkus dürfen nicht zusammen mit unsortierten Haushaltsabfällen entsorgt werden. Die Anwender der Batterien oder Akkus sollen die verfügbare Kette der Abnahme der Elemente in Anspruch nehmen, die deren Rückgabe, Recycling und Wiederverwertung ermöglicht. In der EU unterliegt die Sammlung und Wiederverwertung der Batterien und Akkus getrennten Verfahren. Um mehr über die lokal geltenden Prozeduren der Wiederverwertung von den Batterien und Akkus zu erfahren, soll Rücksprache mit der Stadtverwaltung, dem Institut für Abfallwirtschaft oder mit der Abfalldeponie genommen werden.
