РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Construction 2 5G Hammer

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

HAMMER HS2403\_HS2403e

1. Содержание

1. Содержание ....190
2. Безопасность ....191
3. Использование руководства....194
4. Важная информация ....194

4.1 Торговые марки....195

1. Содержание упаковки....196
2. Технические характеристики....196
3. Внешний вид телефона ....197
4. функция eSIM....198

8.1 Запуск и активация eSIM-карты......198
8.2 Отключение и удаление профиля......199

1. Открытие слота для SIM-карты.....199

2. Кнопки ....201

3. Использование сенсорного экрана......201

11.1 Прикосновение ......202
11.2 Скольжение....202
11.3 Тройное нажатие ......202
11.4 Удерживайте и скользите ....202
11.5 Уменьшение / увеличение......202

1. Связь ......203

12.1 Осуществление вызовов ......203
12. 2 SMS - Текстовые сообщения.....203

1. Техническое обслуживание устройства ......203
2. Устранение неисправностей ....204
3. Правильная утилизация использованного оборудования 205
4. Правильная утилизация использованного оборудования 205

Внимание!	Заявление
Производитель не несётответственность за любыепоследствия, вызванныенеправильным использованиемустройства и несоблюдениемвышеуказанных инструкцийруководства по эксплуатации.	Версия программногообеспечения может бытьобновлена безпредварительногоуведомления. Представительпроизводителя сохраняет засобой право определятьправильную интерпретациювышеуказанных инструкций.

2. Безопасность

—НЕ РИСКУЙТЕ—

Все беспроводные устройства могут создавать помехи, которые могут повлиять на качество других подключений. Не включайте устройство в местах, где запрещено использование мобильных телефонов, или когда они могут вызвать помехи или другие опасности. Всегда соблюдайте любые виды запретов, правил и предупреждений, передаваемых персоналом объекта.

—ОГРАНИЧЕНИЯ В ИСПОЛЬЗОВАНИИ—

Для беспроводной связи Wi-Fi используется диапазон 2,4 ГГц и 5 ГГц. В странах Европейского Союза запрещено использовать диапазон Wi-Fi 5 ГГц вне помещений. Соблюдайте национальные и местные правила в месте эксплуатации.

—КВАЛИФИЦИРОВАННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ—

Только квалифицированный персонал или авторизированный центр могут устанавливать или ремонтировать устройство.

Ремонт осуществленный несанкционированным или неквалифицированным центром может привести к повреждению телефона и потери гарантии.

—ЭКСТРЕННЫЕ ВЫЗОВЫ—

Осуществление экстренных вызовов может быть невозможно в некоторых местностях или обстоятельствах. Рекомендуется найти альтернативный способ уведомления экстренных служб, если вы собираетесь в отдаленные районы.

—АВТОЗАПРАВОЧНЫЕ СТАНЦИИ—

Не пользуйтесь мобильным телефоном во время заправки на автозаправочной станции или в непосредственной близости от химикатов.

ВНИМАНИЕ! В местах, где существует риск взрыва (например, на автозаправочных станциях, химических заводах и т. д.), рекомендуется выключать телефон. Ознакомьтесь с правилами, регламентирующими использование оборудования GSM в этих местах.

—ПРАВИЛА БЕЗОПАСНОСТИ ДОРОЖНОГО ДВИЖЕНИЯ—

Помимо экстренных ситуаций, использование телефона во время вождения должно осуществляться только

с использованием гарнитуры или громкой связи, что обеспечивает безопасность и не ограничивает подвижность пользователя. При отсутствии гарнитуры, но наличия желания воспользоваться телефоном, следует съехать на обочину и остановить машину. Обратите внимание на правовые нормы, касающиеся использования мобильного телефона во время вождения в данном регионе.

—ДЕТИ И ЛЮДИ С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ И ПСИХИЧЕСКИМИ ВОЗМОЖНОСТЯМИ—

Это устройство не должно эксплуатироваться людьми (включая детей) с ограниченными физическими или умственными способностями, а также людьми, не имеющими опыта работы с электронным оборудованием. Они могут использовать устройство только под наблюдением людей, ответственных за их безопасность. Это устройство не игрушка. Карта памяти и SIM-карта достаточно малы, чтобы быть проглоченными ребёнком и

вызвать удушье. Храните устройство и его аксессуары в недоступном для детей месте.

—ВОДА И ДРУГИЕ ЖИДКОСТИ—

Устройство имеет сертификат сопротивления IP69. Это означает, что устройство является пыле- и водонепроницаемым, при условии, что все резиновые уплотнения не повреждены и правильно установлены.

IP69 - Символ обозначает защиту от затопления струей воды под давлением (сила, приложенная к поверхности устройства 0,9-1,2 H, температура воды до +80°C). Струя воды направлена под углами 0°, 30°, 60° и 90° в течение 30 секунд..

Насколько возможно, берегите устройство от попадания воды и других жидкостей. Вода и другие жидкости имеют негативное влияние на электронные компоненты телефона. При попадании воды, протрите и высушите устройство как можно скорее.

Устройство не устойчиво к воздействию соленой воды!

Перед подключением USB-кабеля к разъему для зарядки телефона убедитесь, что он сухой. Подключение шнура к мокрому или влажному разъему может призвести к коррозии и проблемам с зарядкой телефона.

—БАТАРЕЯ И АКССЕСУАРЫ—

Не подвергайте батарею воздействию очень высоких/низких температур (ниже 0°C/32°F и выше 40°C/104°F). Экстремальные температуры могут повлиять на мощность и срок службы батареи. Избегайте контакт с жидкостями и металлическими предметами так как это может частично или полностью разрушить батарею. Батарея должна использоваться только в соответствии с её предназначением. Не разрушайте, не разбирайте и не бросайте батарею в огонь – это опасно и может привести к пожару. Изношенные или поврежденные батареи должны быть помещены в специальный контейнер. Установка неправильного типа батареи может привести к взрыву. Никогда

не разбирайте батарею. Утилизируйте батарею в соответствии с инструкциями. Отключите неиспользуемое зарядное устройство от сети питания. Если шнур зарядного устройства поврежден, не ремонтируйте, а замените его или зарядное устройство на новые. Используйте только оригинальные аксессуары.

—СЛУХ—

Во избежание повреждения слуха, не используйте устройство на большой громкости в течение длительного периода времени, не подносите устройство непосредственно к уху!

—ЗРЕНИЕ—

Чтобы избежать повреждения зрения, не смотрите на вспышку. Сильный луч света может привести к необратимому повреждению глаз!

3. Использование руководства

Устройство, а также снимки с экрана на иллюстрациях в данной инструкции, могут отличаться от фактических. Аксессуары, прилагаемые к комплекту смартфона, могут отличаться от иллюстраций, приведенных в руководстве. Опции, описанные в руководстве, можно найти в системе Android™. Эти описания могут отличаться в зависимости от версии операционной системы и приложений, установленных на устройстве. Без предварительного письменного согласия производителя, никакая часть данного руководства не может быть фотокопирована, воспроизведена, переведена или передана в любой форме или любыми средствами, электронными или механическими, включая фотокопирование, запись или хранение в любых системах хранения и обмена информацией.

4. Важная информация

Большинство приложений, которые могут быть установлены на устройстве являются мобильными приложениями. Методы

функционирования такого типа приложений могут отличаться от их аналогов, установленных на персональном компьютере.

Приложения, установленные на устройстве, могут различаться в зависимости от страны, региона и технических характеристик оборудования. Производитель не несет ответственности за проблемы, вызванные программным обеспечением сторонних производителей. Производитель не несет ответственности за аномалии, которые могут возникнуть при редактировании параметров реестра и изменении программного обеспечения операционной системы. Попытки изменить операционную систему могут вызвать сбои и проблемы с приложениями. Это может привести к потере гарантии.

System Android™

Устройство работает под управлением операционной системы Android.

Google Play

Google Play - это развлечения без границ. Он объединяет все ваши любимые развлечения и помогает открывать их для себя по-новому в любое время и в любом месте. Мы привнесли магию Google в фильмы, телевидение, книги, приложения и игры, чтобы вы могли получать больше удовольствия от контента каждый день.

4.1 Торговые марки

• Google, Android и Google Play являются товарными марками компании Google LLC.
• Oracle и Java являются зарегистрированными торговыми марками Oracle и/или аффилированных компаний.
• Логотипы Wi-Fi® и Wi-Fi являются зарегистрированными торговыми марками ассоциации Wi-Fi Alliance.
• Все остальные торговые марки и авторские права принадлежат их соответствующим владельцам.

5. Содержание упаковки

• Мобильный телефон
• Аккумулятор
• кабель USB-C
• Руководство пользователя

Если какая-либо из вышеперечисленных позиций отсутствует или повреждена, обратитесь к вашему поставщику.

6. Технические характеристики

Прцессор: MediaTek 6300 (24E), Octa-core, 6nm

Экран: 6.58" FHD+, 1080x2408 px

Основная камера (задняя): 50 Мрх + 8 Мрх

Фронтальная камера (селфи): 8 Мрх

RAM: 6 GB

Встроенная память: 128 GB, microSD max. 1TB

Операционная система: Android 14

Dual SIM: nanoSIM+microSD

Соединители: USB-C

Связь: Wi-Fi 2.4GHz+5GHz, 802.11ac/a/b/g/n, Bluetooth 5.3, NFC, GPS, Beidou, Glonass, Galileo

2G (GSM): 850/900/1800/1900 MHz

3G (UMTS): 850/900/1900/2100 MHz

Датчики: Считыватель отпечатков пальцев, датчик приближения, датчик освещенности, акселерометр, гироскоп, компас

Аккумулятор:

HS2403 – Li-Poli 6500 mAh

HS2403e - Li-Ion 6500 mAh

Размеры: 172x80x13.5 mm

Вес сеть: 300 g

Рекомендуется использовать зарядное устройство:

Hammer RAPIDCHARGE

Входные параметры зарядного устройства:

AC 100-240V, 50/60Hz 1A

Выходные параметры зарядного устройства:

Зарядное устройство можно приобрести на нашем сайте:

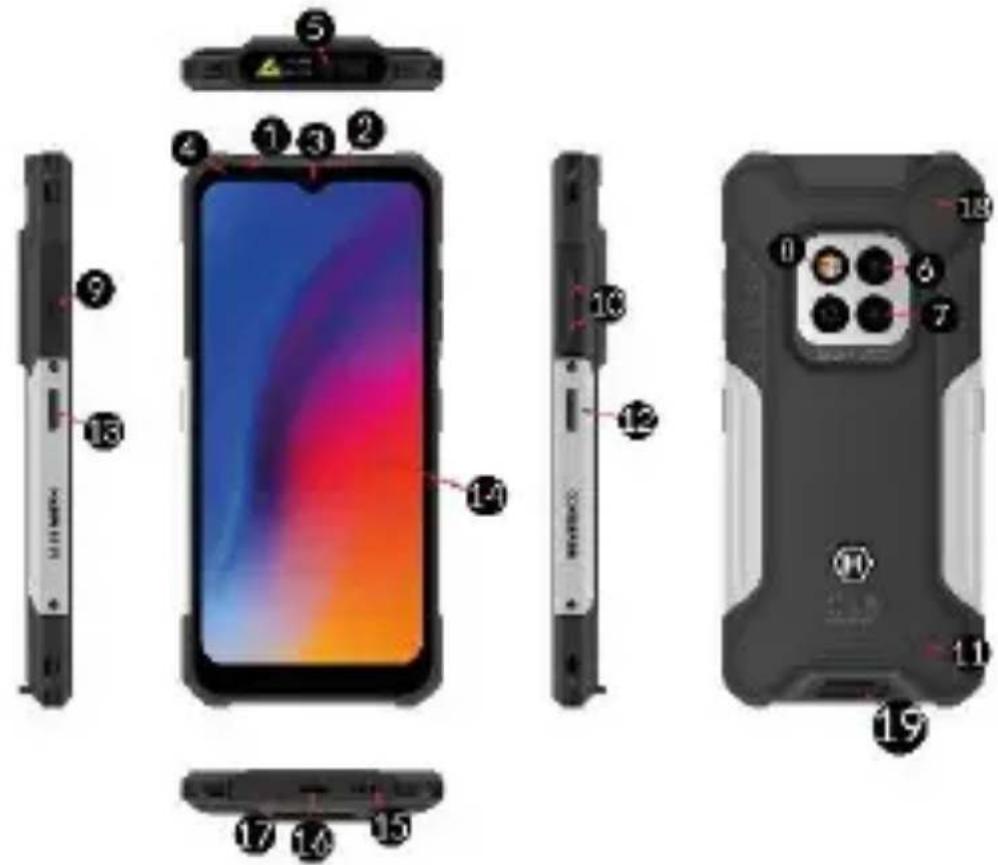

1. Внешний вид телефона

	Функция
1	Датчики яркости и положения
2	Встроенный динамик
3	Объектив цифровой камеры 8 Мрх (селфи)
4	Световой индикатор уведомлений
5	Лазерный дальномер
6	Объектив цифровой камеры 50 Мрх (главная)
7	Объектив цифровой камеры 8 Мрх (дополнительно)
8	Диоды (Вспышка камеры) / Фонарик
9	Лоток для SIM-карт / microSD
10	Кнопки регулировки громкости
11	Сервисное отверстие! Не вставляйте посторонние предметы!Повреждение приведёт каннулированию гарантии!
12	Кнопка блокировки/разблокировки
13	Программируемая кнопка
14	Сенсорный экран 6.58”
15	Внешний динамик
16	Мультифункциональный порт USB-C
17	Микрофон 1
18	Микрофон 2
19	Держатель для ремешка

Для установки профиля eSIM требуется подключение к Интернету (Wi-Fi или сотовая связь).

8.1 Запуск и активация eSIM-карты

Зайдите в [Настройки] и выберите [Мобильная сеть/eSIM] в списке меню (если вставлена обычная SIM-карта, перейдите в [eSIM]), чтобы начать установку карты. Активация eSIM-карты включает загрузку ее профиля, пройдя через конфигурацию.

При добавлении новой eSIM-карты извлеките SIM-kartу перед настройкой!

Для настройки нового профиля eSIM необходимо ввести специальный QR-код, полученный от оператора связи, который

можно отсканировать с помощью сканера QR-кодов или ввести вручную, перейдя во время сканирования на вкладку [Нужна помощь?].

После сканирования или ввода кода профиль карты загрузится автоматически.

После загрузки профиля в меню [Меню] > [Настройки] > [Мобильная сеть/eSIM] появится вкладка с названием оператора и подписью eSIM, а также значок покрытия сети в верхней строке состояния.

8.2 Отключение и удаление профиля

Чтобы отключить профиль eSIM-карты, перейдите в [Настройки] > [Мобильная сеть/eSIM] > [Имя оператора eSIM-карты]

разверните дополнительные параметры, затем на вкладке [Оператор] перейдите к значку настроек и выберите

Отключить/Включить. После отключения карты значок покрытия исчезнет с верхней панели.

Чтобы полностью удалить выбранный профиль eSIM-карты, выберите Удалить.

9. Открытие слота для SIM-карты

Открытие слота для SIM-карты

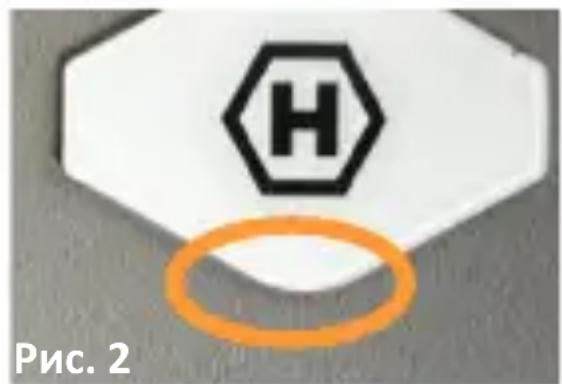

В коробке есть специальный инструмент (рис. 1), облегчающий открытие слота SIM-карты. Всегда используйте нижний край инструмента, чтобы открыть лоток (рис. 2).

Рис. 1

Рис. 2

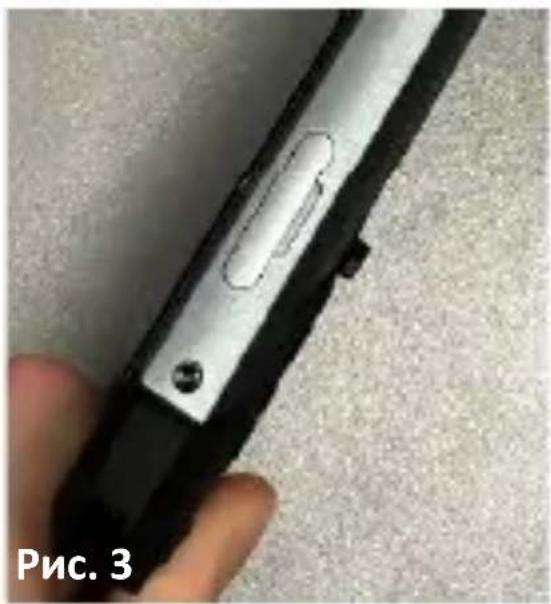

В слот рядом со слотом для SIM-карты (рис. 3) вставьте нижний

край инструмента для извлечения лотка (рис. 4).

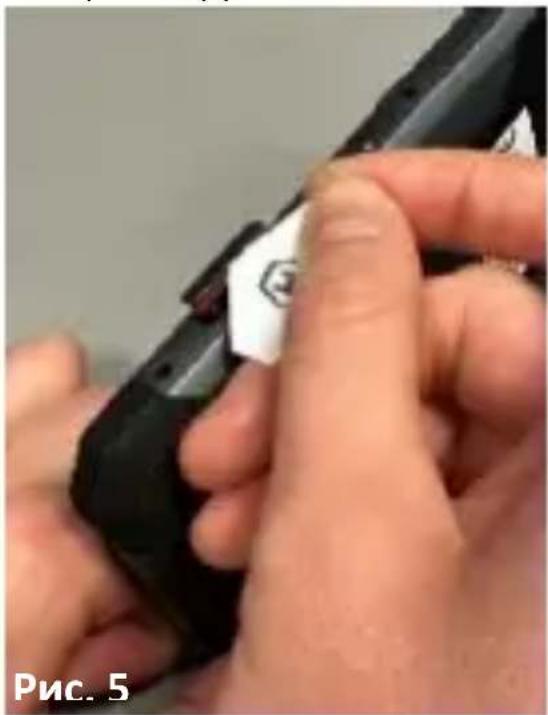

В конце его достаточно слегка поддеть (рис. 5) и готово.

Рис. 5

Hammer оснащен лотком для карт SIM/microSD, благодаря чему вы можете использовать телефон в следующих конфигурациях:

Нажатие приведёт к отображению открытых приложений, вы можете переключаться между ними или закрыть их.

Главная страница (виртуальная)

Одно быстрое нажатие откроет рабочий стол телефона. Её нажатие и удержание активирует Google Assistant.

Назад (виртуальное)

Нажмите для выхода из приложения/возврату к предыдущему экрану.

Кнопка блокировки/разблокировки

• Одно быстрое нажатие блокирует/разблокирует экран.
• Одно короткое нажатие кнопки блокировки + увеличения громкости вызывает меню выключения или перезагрузки телефона.

• Удерживание в течении 2 секунд приведёт к:

• Если смартфон выключен – включению,

• когда смартфон включен - вызывает меню, позволяющее выключить устройство, перезагрузить систему.

Кнопки уменьшения и увеличения громкости

Нажатие во время голосового вызова приведёт к увеличению или уменьшению громкости соединения.

Программируемая кнопка

При разблокированном смартфоне, нажатие откроет приложение либо действие, которое было выбрано пользователем в настройках. Вы можете изменить его функцию, используя меню настроек.

11. Использование сенсорного экрана

Сенсорный экран смартфона позволяет легко выбирать элементы или выполнять операции и действия. Сенсорным экраном можно управлять при помощи следующих действий:

11.1 Прикосновение

Одно прикосновение для запуска опций, приложения, меню.

11.2 Скольжение

Быстро скользите вверх, вниз, влево или вправо, чтобы прокрутить список или экран.

11.3 Тройное нажатие

Быстро нажмите на экран три раза для того, чтобы начать уменьшение/увеличение – если этот параметр включен в настройках вашего смартфона.

11.4 Удерживайте и скользите

Коснитесь элемента (возможно, значка) и удерживайте его около 1 секунды. Затем вы можете удалить /деинсталлировать этот элемент.

11.5 Уменьшение / увеличение

Прикоснитесь к экрану двумя пальцами и сдвиньте их вместе или раздвиньте для изменения масштаба фотографии или карты.

Hand cursor clicking a green circular button with blue border (no text or symbols)

12.1 Осуществление вызовов

Чтобы позвонить, нажмите значок [Телефон], расположенный на главном экране или в меню приложений Android и выберите значок клавиатуры . Введите номер телефона, на который вы хотите позвонить. Нажмите «Зеленая трубку», расположенную в нижней части экрана, и выберите SIM-карту, которую вы хотите использовать.

12. 2 SMS - Текстовые сообщения

Вы можете управлять своими сообщениями с помощью

приложения [Сообщения] приложение, расположенное на главном экране или в меню приложений. Запустите приложение

и нажмите значок , введите номер телефона, имя контакта или выберите его из списка. При выборе контакта, появится экран для введения сообщения. Введите текст сообщения. Перед отправкой текстового сообщения вы можете

преобразовать его в мультимедийное, нажав символ, который находится с левой стороны от окна с текстом, и добавить стикер, файл, аудио либо местоположения

13. Техническое обслуживание устройства

Следуйте инструкциям ниже.

• Для чистки используйте только сухую ткань. Не используйте средства с высокой концентрацией кислот или щелочей.

• Используйте только оригинальные аксессуары. Нарушение этого правила может привести к аннулированию гарантии.

• Устранение неисправностей

Сообщение	Возможное решение
Введите PIN	Если SIM-карта защищена PIN-кодом, вы должны ввести PIN-код при включении телефона и нажать.
Сбой сети	Во время зарядки значок статического состояния аккумулятора, расположенный в правом верхнем углу экрана, станет анимированным.После зарядки отключите зарядное устройство от электрической розетки. Смените местоположение и попробуйте снова.
Соединение не может быть установлено	Проверьте, правильно ли введен номер телефона. Проверьте, является ли правильным введеный номер телефона в [Контакты] правильный.При необходимости введите правильный номер телефона.
Я не слышу звонящего/Звонящий не слышит меня	Микрофон должен быть близко ко рту. Проверьте не прикрыт ли микрофон. При использовании гарнитуры, проверьте правильность её подключения.Проверьте не прикрыт ли динамик.
До меня никто не может дозвониться	Телефон должен быть включен и находиться в пределах досягаемости сети GSM.

15. Правильная утилизация использованного оборудования

Устройство обозначено перечеркнутым мусорным контейнером, в соответствии с Европейской директивой 2012/19/EC касательно использованного электрического и электронного оборудования (Отходы электрического и электронного оборудования - WEEE). Изделия, отмеченные этим символом, не должны утилизироваться или выбрасываться вместе с бытовым мусором после использования. Пользователь обязан сдать электрическое и электронное оборудование в назначенный пункт переработки для опасных отходов. Сбор такого типа отходов в специальных местах, и процесс их переработки, способствуют защите натуральных ресурсов. Надлежащая утилизация использованного электрического и электронного оборудования полезна для здоровья человека и окружающей среды. Для получения информации о том, где и как утилизировать использованное электрическое и электронное оборудование в экологически безопасном режиме, пользователь должен обратиться в местное правительственное учреждение, пункт сбора отходов или пункт продажи, где было приобретено оборудование.

16. Правильная утилизация использованного оборудования

В соответствии с Директивой ЕС 2006/66/ЕС с изменениями содержащимися в Директиве ЕС 2013/56/UE касательно утилизации батарей, это изделие обозначено перечёркнутым мусорным контейнером. Символ указывает что батареи,

используемые в этом изделии, не должны выбрасываться вместе с бытовым мусором, а обрабатываться в соответствии с правовыми директивами и местными нормами. Запрещается утилизировать батареи и аккумуляторы с несортированными городскими отходами. Пользователи батарей и аккумуляторов

должны использовать доступные пункты сбора этих изделий, которые позволяют им возврат, переработку и утилизацию. В рамках ЕС, сбор и переработка батарей и аккумуляторов является предметом отдельной процедуры. Чтобы узнать больше о существующих процедурах переработки батарей и аккумуляторов, обратитесь в местное учреждение для утилизации отходов или на санитарную свалку.
