N1923B - Rabot MAKITA - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Rabot électrique
Puissance	720 W
Largeur de rabotage	82 mm
Profondeur de rabotage	0 à 3 mm
Vitesse à vide	16 000 tr/min
Poids	3,4 kg
Dimensions	325 x 160 x 150 mm
Utilisation	Idéal pour le rabotage de surfaces en bois, ajustement de portes, et finitions.
Maintenance	Nettoyer régulièrement les orifices d'aération et vérifier les lames.
Sécurité	Utiliser des lunettes de protection et des gants. Ne pas utiliser en milieu humide.
Accessoires inclus	Lame de rabot, guide parallèle, clé de service.
Garantie	2 ans

FOIRE AUX QUESTIONS - N1923B MAKITA

Comment changer les lames du rabot MAKITA N1923B ?

Pour changer les lames, dévissez les vis qui maintiennent la couverture de la lame, retirez l'ancienne lame et installez la nouvelle en vous assurant qu'elle est correctement positionnée. Remettez la couverture et resserrez les vis.

Que faire si le rabot ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, contactez un professionnel.

Comment régler la profondeur de coupe sur le MAKITA N1923B ?

Utilisez le levier de réglage de profondeur situé sur le côté du rabot. En le tournant dans le sens des aiguilles d'une montre pour augmenter la profondeur et dans le sens inverse pour la diminuer.

Pourquoi le rabot laisse-t-il des marques sur le bois ?

Cela peut être dû à des lames émoussées ou mal installées. Assurez-vous que les lames sont en bon état et correctement positionnées. Vérifiez également que la profondeur de coupe est adéquate.

Comment nettoyer le rabot après utilisation ?

Débranchez l'appareil et utilisez un chiffon sec pour enlever les résidus de bois. Évitez d'utiliser de l'eau. Vérifiez également l'intérieur du boîtier pour enlever la poussière accumulée.

Est-il normal que le rabot chauffe pendant l'utilisation ?

Il est normal que le rabot chauffe légèrement pendant l'utilisation. Cependant, s'il devient très chaud au toucher, arrêtez l'appareil et laissez-le refroidir avant de continuer.

Où puis-je trouver des pièces de rechange pour le MAKITA N1923B ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés Makita ou sur des sites de vente en ligne spécialisés dans les outils électriques.

Quelle est la garantie du rabot MAKITA N1923B ?

La garantie standard pour le rabot MAKITA N1923B est de 3 ans à partir de la date d'achat, sous réserve de respecter les conditions d'utilisation et d'entretien.

MODE D'EMPLOI N1923B MAKITA

Etant donné l’évolution constante de notre pro- gramme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.

Note : Les spécifications peuvent varier suivant les pays. Alimentation L’outil ne devra être raccordé qu’à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre. Consignes de sécurité Pour votre propre sécurité, reportez-vous aux con- signes de sécurité qui accompagnent l’outil. Ces symboles signifient: Lire le mode d’emploi. DOUBLE ISOLATION

1. Ne laissez jamais chiffons, vêtements, cordes,

ficelles ou autres objets de ce genre autour de votre aire de travail.

2. Evitez de sectionner des clous ; retirez ceux-ci

de la pièce à travailler avant de commencer.

3. Maniez les fers avec précaution.

4. Avant de commencer, assurez-vous que les

boulons de fixation des fers sont bien serrés.

5. Tenez votre outil fermement à deux mains.

6. Gardez les mains éloignées des pièces en

7. Avant d’utiliser votre outil, faites-le tourner à

vide quelques instants. Attention aux vibra- tions ou aux oscillarions, signes probables d’une installation défectueuse ou d’un fer mal équilibré.

8. Assurez-vous que le fer ne touche pas la pièce

à travailler avant que le contact ne soit mis.

9. Avant de commencer le rabotage, attendez

que l’outil atteigne sa pleine vitesse.

10. Maintenez en permanence une distance mini-

male de 20 cm entre votre corps et la machine.

11. Avant tout réglage, coupez le contact et atten-

dez l’arrêt complet des lames.

12. Ne mettez jamais le doigt dans l’évacuateur de

copeaux. Celui-ci peut s’engorger si vous tra- vaillez un bois humide. Dégagez les copeaux avec une tige de bois.

13. Ne laissez pas tourner l’outil. Ne le faites

marcher que quand vous l’avez en mains.

1923B (Fre) (’100. 6. 26)14. Quand vous reposez votre rabot, coupez le contact et posez-le la semelle avant pointant vers le haut, sur une pièce de bois, de façon à ne pas endommager les fers.

15. Changez toujours les deux fers ou leur contre-

fer en même temps, faute de quoi, il se pro- duira un déséquilibre et des vibrations qui raccourciront la durée de service de l’outil.

16. Attendez le ralenti complet avant de mettre

17. N’utilisez que des fers Makita spécifiés dans

Démontage ou montage des fers de rabot Important :

Vérifiez toujours que le contact de l’outil est coupé et qu’il est débranché avant de retirer ou d’installer un fer.

Utilisez les fers de rabot suivants. Pièces n° 793004-6 793007-0 793322-2 *P-04226 *P-04282 *P-04298 *820044-1 *820045-1 *820043-1 Les fers portant la marque * ne sont disponibles que dans les pays européens. Consultez votre conces- sionnaire ou le Centre de Service Makita pour acheter des fers. Outil avec fers classiques (Fig. 1, 3 et 4) Pour retirer les fers du bloc de coupe, dévissez les trois boulons de maintien avec la clé à douille. Le contre-fers se détache avec les fers. Pour installer les fers, commencez par enlever tous les copeaux et autres matières adhérant au bloc de coupe ou aux fers. Utilisez des fers de dimensions et de poids identiques, faute de quoi cela provoquera des vibrations et des oscillations qui entraıˆneront un rabotage défectueux ou même une panne de l’outil. Placez le fer sur le calibre de façon que le bord du fer soit bien en appui contre la butée. Placez l’équerre de réglage sur le fer, puis appuyez simplement sur le talon de l’équerre pour qu’elle arrive au ras de la face arrière du calibre et serrez les deux vis de l’équerre. Ensuite, faites glisser le talon de l’équerre de réglage dans l’encoche du bloc de coupe, puis fixez le contre- fer dessus. Serrez les trois boulons de maintien de façon uniforme et alternativement avec la clé à douille. Outil avec Plaquettes Carbure Jetables (Fig. 1, 5 et 6)

1. Retirez le fer en service, et si l’outil a fonctionné,

nettoyez soigneusement les surfaces du bloc de coupe et du contre-fer. Pour retirer les fers du bloc de coupe, dévissez les trois boulons de maintien avec la clé à douille. Le bloc de coupe se défait avec les fers.

2. Pour monter les fers, fixez provisoirement l’équer-

re de réglage sur la plaque de fixation avec les vis Phillips et fixez les plaquettes sur le calibre de façon que le tranchant du fer soit parfaitement à ras avec la paroi interne de la butée.

3. Positionner équerre et plaquette sur le calibre, de

manière que les ergots de positionnement du contre-fer se logent dans la rainure, puis pousser le talon de l’equerre contre le côté arrière de l’embase du gabarit, et serrer les vis phillips.

4. Il est très important que le tranchant soit en

contact partait avec la surface intérieure de la butée du calibre, que les ergots de positionne- ment du contre-fer soient dans la rainure de la plaquette, et que le talon de la plaque de réglage soit en contact parfait avec le côté arrière de l’embase de gabarit. Vérifier ces trois points avec soin, pour assurer une coupe uniforme.

5. Place le talon de la plaque de réglage dans la

rainure du bloc de coupe.

6. Mettre le contre-fer sur l’équerre et visser les trois

boulons à tête hexagonale en ménageant un espace entre le bloc et le contre-fer y glisser la plaquette carbure. Celui-ci sera positionné par les ergots dont le contre-fer est muni.

7. Le positionnement de la plaquette dans le sens de

la longueur se fera à la main, de façon que les extrémités de la plaquette soient à égale distance du capot, d’un côté, et du support, de l’autre.

8. Serrer à fond les trois boulons à tête hexagonale

(avec la clé à douille fournie) et faire tourner le bloc à la main pour vérifier la garde entre les extrémités de la plaquette et le corps de l’outil.

9. Vérifier encore une fois le serrage à refus des trois

boulons à tête hexagonale.

10. Répéter les opérations1à9pour l’autre

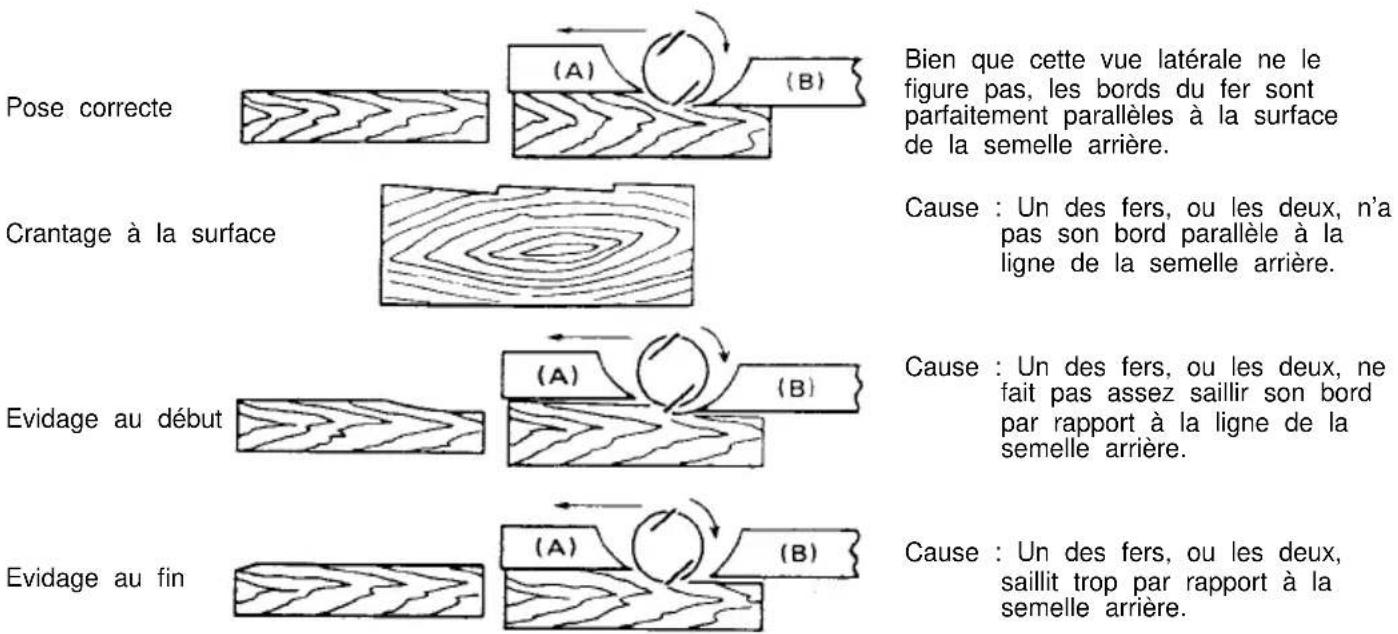

plaquette. Feuillure (Fig. 7) Le tranchant du fer devra dépasser légèrement (0,3 mm – 0,6 mm). Sinon, il y aura des crantages et la finition ne sera pas satisfaisante. ATTENTION : Vissez les boulons de maintien du fer avec précaution lorsque vous fixez les fers sur l’outil. Un boulon de maintien laˆche risque d’être dangereux. Vérifiez tou- jours que les boulons sont bien tous vissés à fond. 1923B (Fre) (’100. 6. 26) 11Pour une pose correcte des fers La surface rabotée présentera des aspérités et ne sera pas plane si le fer n’est pas installé de façon convenable et ferme. Il doit être monté de manière que le bord de coupe soit absolument de niveau, c’est à dire parallèle à la surface de la semelle arrière. Voir ci-dessous quelques exemples de poses correctes et incorrectes. Réglage de la profondeur de coupe (Fig. 8) La profondeur de coupe peut se régler en tournant simplement la molette situé sur le devant de l’outil. Interrupteur ATTENTION : Avant de brancher l’outil, vérifiez toujours que la gaˆchette fonctionne correctement et qu’elle revient en position ‘‘OFF’’ quand vous la relaˆchez. Outil sans bouton de blocage ni bouton de sécurité (Fig. 9) Pour mettre l’outil en marche, tirez simplement sur la gaˆchette. Relaˆchez-la pour arrêter l’outil. Outil avec bouton de blocage (Fig. 10) Pour mettre l’outil en marche, tirez simplement sur la gaˆchette. Relaˆchez-la pour arrêter l’outil. Pour un fonctionnement continu, tirez sur la gaˆchette et appuyez sur le bouton de blocage. Pour arrêter l’outil en cette position, tirez à fond sur la gaˆchette puis relaˆchez-la. Outil avec bouton de sécurité (Fig. 10) Pour éviter que la gaˆchette ne soit tirée accidentelle- ment, un bouton de sécurité a été prévu. Pour mettre l’outil en marche, appuyez sur le bouton de sécurité et tirez sur la gaˆchette. Pour arrêter l’outil, relaˆchez la gaˆchette. Comment raboter (Fig. 11) Tout d’abord, faites reposer la semelle avant de l’outil sur la pièce à travailler sans que les fers ne soient au contact. Mettez le contact et attendez que les fers aient atteint leur pleine vitesse. Déplacez ensuite doucement l’outil vers l’avant. Pressez sur l’avant de l’outil en début de rabotage, et sur l’arrière en fin de rabotage. Le rabotage se fera plus aisément si vous fixez la pièce de bois de façon inclinée de manière à raboter de haut en bas. La vitesse et la profondeur de rabotage déterminent la qualité du fini. Le rabot électrique coupe à une vitesse qui ne permet pas l’engorgement par les copeaux. Pour les gros débits, vous pouvez accroıˆtre la profondeur de rabotage, alors que pour un fini régulier, vous devez la réduire et faire avancer l’outil plus lentement. (A) Semelle avant (sabot movible) (B) Semelle arrière (sabot fixe) Pose correcte Crantage à la surface Evidage au début Evidage au fin Bien que cette vue latérale ne le figure pas, les bords du fer sont parfaitement parallèles à la surface de la semelle arrière. Cause : Un des fers, ou les deux, n’a pas son bord parallèle à la ligne de la semelle arrière. Cause : Un des fers, ou les deux, ne fait pas assez saillir son bord par rapport à la ligne de la semelle arrière. Cause : Un des fers, ou les deux, saillit trop par rapport à la semelle arrière.

1923B (Fre) (’100. 6. 26)Feuillure (Fig. 12, 13, 14 et 15) Pour un travail de feuillure comme indiqué à la Fig. 12, utilisez le guide parallèle. Porter le tracé de découpage sur la pièce de bois. Introduire le guide parallèle dans le trou situé à l’avant de l’outil et prévu à cet effet. Faire coı¨ncider le bord du fer avec le tracé de découpage. Ajuster le guide parallèle jusqu’à l’amener en contact avec le flanc de la pièce de bois et bloquer fermement la vis. Si vous désirez augmenter la portée du guide, en y fixant une pièce de bois supplémentaire, il suffit d’utiliser les trous percés à ces fins car ils peuvent également servir à la fixation d’un prolongateur (accessoire en option). NOTE : Déplacer l’outil de façon que le guide parallèle soit toujours en parfait contact avec le flanc de la pièce travaillée pendant les opérations de rabotage. Tout écart affecterait la qualité du travail. La profondeur maximum de feuillure est de 23 mm. Chanfreinage (Fig. 16, 17 et 18) Pour abattre un angle de la façon représentée à la Fig. 16, alignez la gorge en ‘‘V’’ de la semelle sur l’arête de la pièce, et rabotez comme indiqué à la Fig. 18. Dispositif d’aspiration (accessoire en option) (Fig. 19 et 20) L’utilisation du dispositif d’aspiration spécial permettra de réduire l’éparpillement des copeaux, ce qui don- nera une aire de travail plus propre. Le dispositif d’aspiration pourra être fixé une fois que le déflecteur aura été déposé. Pour fixer le dispositif, insérez la tige du dispositif dans l’orifice du couvercle arriére. Fixez à l’aide des vis du déflecteur. Affûtage des fers (Fig. 21, 22 et 23) (fers classiques) Gardez toujours vos fers bien affûtés afin d’obtenir une efficacité maximum. Utilisez le porte-fer d’affûtage pour supprimer les crans et avoir le tran- chant le plus fin. Tout d’abord relaˆchez les deux écrous à oreilles du porte-fer et insérez les fers A et B, de sorte qu’ils soient au contact des faces C et D. Serrez ensuite les écrous. Immergez dans l’eau la pierre à aiguiser 2 ou 3 minutes avant d’affûter. Tenez le porte-fer de façon que les deux fers soient au contact de la pierre et que l’affûtage se fasse simultanément et selon le même angle. Raccordement à un aspirateur Outil avec buse cylindrique (type européen) (Fig. 24) Si vous désirez effectuer un rabotage propre, raccor- dez un aspirateur Makita à l’outil comme indiqué à la Fig. 24. Outil avec déflecteur Un raccord et un joint (accessoires en option) sont nécessaires pour raccorder un aspirateur Makita à l’outil. Pour le raccord et le joint, consultez un cata- logue ou un représentant Makita. ENTRETIEN ATTENTION : Assurez-vous toujours que l’outil est hors tension et hors secteur avant d’effectuer tout travail dessus. Remplacement des charbons (Fig. 25, 26 et 27) Remplacez les charbons lorsqu’ils sont usés jusqu’à la limite d’usure. Commencez par retirer le bouchon du porte-charbon, puis remplacez les charbons. Rem- placez les deux charbons identiques en même temps. Pour maintenir la sécurité et la fiabilité du produit, les réparations, l’entretien ou les réglages doivent être effectués par le Centre d’Entretien Makita. GARANTIE Les outils Makita sont garantis en accord avec les règlements et les lois de chaque pays. Les dom- mages imputables à une usure par détérioration naturelle, une surcharge ou une manipulation incor- recte ne sont pas couverts par la garantie. En cas de réclamation, envoyer l’outil, sans le démonter et avec le CERTIFICAT DE GARANTIE inclus, à son reven- deur ou à un centre de réparation Makita. 1923B (Fre) (’100. 6. 26) 13DEUTSCH Übersicht 1 Messerklemmschraube 2 Messerwelle 3 Hobelmesser 4 Messerklemmplatte 5 Justierwinkel 6 Messerschneide 7 Justierschrauben 8 Hinterkante 9 Rückseitiger Anschlag 0 Innerer Anschlag q Anschlagkante w Einstellehre e Justierschraube r Erhebung t Justierwinkel y Druckplatte u Innerer Anschlag i HM-Wendemesser o Messerklemmschraube p Nut a Tiefeneinstellknopf s Schalter d Einschaltsperre/Arretierknopf f Werkstückbeginn g Druckausübung am Werkstückende h Messerschneide j Schnittlinie k Feststellschraube l Parallelanschlag ; V-Nut z Vordere Grundplatte x Richten Sie die V-Nut mit der Kante des Werkstücks aus. c Späneabführung v Befestigungsschraube b Abdeckung für Spanauswurf n Bohrung zum Einfügen des Stiftes in die Späneabführung m Messerhalter , Flügelmutter . Messer (A) / Messer (B) ¡ Kante (C) ™ Kante (D)
