GEBRUIKSAANWIJZING N1923B MAKITA

Verklaring van algemene gegevens

① Bout
② Schaafblok
③ Schaafmes
④ Afdekplaat van schaafblok
⑤ Afstelplaat
6 Mesrand
⑦ Schroeven
⑧ Hiel
9 Zijkant van mal
10 Binnenrand kaliberplaat
⑪ Kaliberplaat
12 Kalibervoet
13 Kruiskopschroef
Vastzetnokjes schaafmes
15 Hiel van afstelplaat
16 Aanzetplaat
⑦ Binnenkant van kaliberplaat

18 Mini schaafmes
19 Zeskante bout
Groef
② Knop
2 Trekkerschakelaar
23 Vergrendelknop/ Ontgrendelknop
24 Start
25 Einde
26 Mesrand
27 Snijljin
28 Schroef
29 Breedtegeleider
30 "V" groef
③ Voorste voetstuk
Zorg dat de "V" groef op derand van het werkstuk blijft.

33 Spaanafvoer
34 Schroefvoor Spaanafvoer
35 Spaanafvoer
36 Steek de pen op de Spananafvoer
37 Aanscherphouder
38 Vleugelmoer
39 Mes (A)
40 Mes (B)
④ Zijkant (C)
42 Zijkant (D)
43 Spanafvoer
44 Makita stofzuiger
45 Limiet marketing
46 Schroevedraaier
47 Kap van de koolborstelhouser

TECHNISCHE GEGEVENS

Model 1923B/N1923B

Schaeffbreedte 82 mm

Totale lengte 293 mm

Netto gewicht 2,9 kg

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.

De machine mag alleen worden aangesloten op een 9. stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gezruikt. De machine is dubbel-gei'soleerd volgens de Europese standard en kan derhalve ook op 1- een Niet-geaard stopcontact worden aangesloten.

Veiligheidswenken

Voor uw veiligheid dient u de bijgevoegde Veiligheidsvoorschriften nauwkeurig op te volgen. 12

Deze symbolen beteken:

Lees de gebruiksaanwijzing.

DUBBELE ISOLATIE

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN

1. Lompen, doeken, touwen en soortgelijke prullen dienen nooit in het werkgebied achtergelaten te worden.

2. Zorg dat het gereedschap nooit in Kontakt kommt met spijkers. Verwijder alvorens te schaven eventuele spijkers van het werkstuk.

3. Wees zeer voorzichtig met de messen.

4. Kontroleer alvorens te schaven of de bevestigingsbouten van de messen stevig vastgedraaid zich.
5. Houd het gereedschap met beiden handen stevig vast.
6. Houd uw handen uit de buurt van de bewegende delen.
7. Alvorens het gereedschap op een werkstuk te gebruiken,That u het eenijdje draaien. Onderzoek het op vibraties of schommelende bewegingen die op een onjuiste installmente of onjuist gebalanceerde messen konnen wijzen.
8. Zorg dat de messen nicht in aanraking�n met het werkstuk als u het gereedschap in wilt schakelen.
9. Wacht alvorens te schaven tot de messen op de volle snugheid draaien.
10. Zorg dat u het gereedschap ten alle tjnde op een afstand houdt van minstens 200 mm.
11. Alvorens iets bij te stellen dient u alkijd het gereedschap uit te schakelen en te wachten totdat de messen volledig tot stilstand zichn geskomen.
12. Steek uw vinger nooit in de spanaafvoer. De spanen konnen erin klem raken als u nat hout schaat. Verwijder in dit geval de spanen met een stukje hout.
13. Schakel als侨 占 als u het gereedschap niet gebruikt. Schakel het gereedschap alleen in als u het in handen houdt.

14. Wanner u het gereedschap hinterlaat, schakel het uit en zet het op een plankje met het voorstuk maar boven gericht zodate de messen niets aanraken.

15. Vervang.altijdgelijktdigbeide messen en klemplaten,aangezien anders hetresulterende verlies van evenwicht trillingenkunnenveroorzaken,waardoor de gebruiksduur van het gereedschapverkort kan worden.

16. Wacht totdat de messen volledig tot stilstand zich gekommen, alvorens de machine opzij te zetten.
17. Gebruik alleen Makita messen die in deze gebruiksaanwijzing zijn gespecificeerd.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

Verwijden of installeren van de schaafmessen

Belangrijk:

• Controller altijd of de machine is uitgeschakeld en het netsnoer uij het stopcontact is verwijderd, alvorens de messen te verwijderen of te installereren.
• Gebruik de volgende schaafmessen.

Onderdeelnr. 793004-6 793007-0 793322-2
P-04226 P-04282 P-04298
820044-1 820045-1 820043-1

De met * gemarkeerde messen zijn alleen in Europese landen verkrijgbaar. Raadpleeg uw dealer of het Makita Service-centrum wonneer u messen wilt kopen.

Voor machines met standard-schaafmessen (Fig. 1, 3 en 4)

Om de messen van het schaafblok te verwijderen, draait u met de soksleutel de drie bevestigingsbauten los. De afdekplaat kutu dan tegelijk met de messen verwijderen.

Alvorens de neue messen te installereren, verwijder eerst alle schaafkrullen of verontreinigungen van het 7. schaafblok of de messen. Gebruik messen van bezelfde afmetingen en hetzelfde gewicht, onward het schaafblok anders za slingeren of trillen, zodat de machine nicht gelijk za schaven en eventueel defect kan raken.

Plaats het mes zodanig op de kalibervoet, dat de scherpe kant van het mes volkommen vlak ligt met de binnenrand van de kaliberplaat. Plaats de afstelplaat9. op het mes, druk dan de hiel van de afstelplaat waarbeneden totdat deze vlak ligt met de kalibervoet, en10 draai dan de twee schroeven op de afstelplaat vast.

Schuif nu de hiel van de afstelplaat in de groef v schaafblok, en plaats dan de afdekplaat van het schaafblok erop. Draai de drie bevestigingsbouten gelijkmatig en afwisselend vast met behulp van de doksleutel.

Voor machines met mini-schaafmessen (Fig. 1, 5 en 6)

1. Indien de machine pas is gebruikt, verwijdert u eerst het gebruikte schaafmes. Maak verwolgens de oppervlakken en de afdekplaat van het schaafblok grondig schoon. Om de messen van het schaafblok te verwijderen, draait u met de sukseutel de drie bevestigingsbauten los. De afdekplaat sunt u dan tegelijk met de messen verwijdersen.
2. Om de neue messen te installereren, bevestig de afstelplaat losjes op de klemplaat met behulp van de kruskopschroeven en plaats dan het minischaafmes zodanig op de kalibervoet, dat de scherpe kant van het mes volkomen vlak ligt met de binnenrand van de kaliberplaat.
3. Plaats de afstelplaat/aanzetplaat op de mal zodat de vastzetnokjes op de aanzetplaat in de groef van het mini schaafmes rusten. Druk verwolgens de zool van afstelplaat totdat deze gelijk komt met de zichkant van de mal en draai de schroeven vast.
4. Het is belangrijk dat het schaafmes geldijk en vlak gegen de binnenkant van de malplaat aanligt, dat de vastzetnokjes in de groef van het schaafmes rusten en dat de zool van de afstelplaat volkommen geldijk is met de zijkant van de mal. Kontrolee of dit zo is, aangezien het gereedschap anders niet geldijk kan schaven.
5. Schuif de zool van de afstelplaat in de groef van het schaafblok.
6. Plaats de afdekplaat van het schaafblok op de afstelplaat/aanzetplaat en draai de drie zeskantbouten vast,ECHTER zo dat er een spleet blijft bestaan tussen het schaafblok en de aanzetplaat om het mini schaafmes op z'n plaats te schuiven. Door de vastzetnokjes za het mes op de aanzetplaat vastgehonden worden.
7. De lenghte van het mes dient met de hand zo te worden bijgesteld dat de uiteinden van het mes op.
   et gelijke afstand van de behuizing aan de ene kant en de metalen beugel aan de andere kant uitsteken.
8. Draai de drie zeskantbauten met de bijgeleverde, soksleutel vast. Kontroleer of het mes even ver He van het schaafblok uitsteken.
9. Kontroleer of de drie zeskante bouten goed zichna aangetrokken.
10. Herhaal de procedure, vanaf stap 1 tot en met 9.
11. voor het monteren van een ander schaafblad.

ndrabatten (Fig. 7).

Zorg ervoor dat de scherpe rand van het mes een beetje (0,3mm - 0,6mm) uitsteekt. Indien dit wordt verzuiimd, za het schaven resulteren in kerven en slecht rabatten. (Sponning schaven)

LET OP:

Trek de bevestigingsbouten zorgvuldig aan wanneer u de messen aan de machine bevestigt. Een losse bevestigingsbout kan gevaar opleveren. Controller alsijd of de bouten goed zich vastgedraaid.

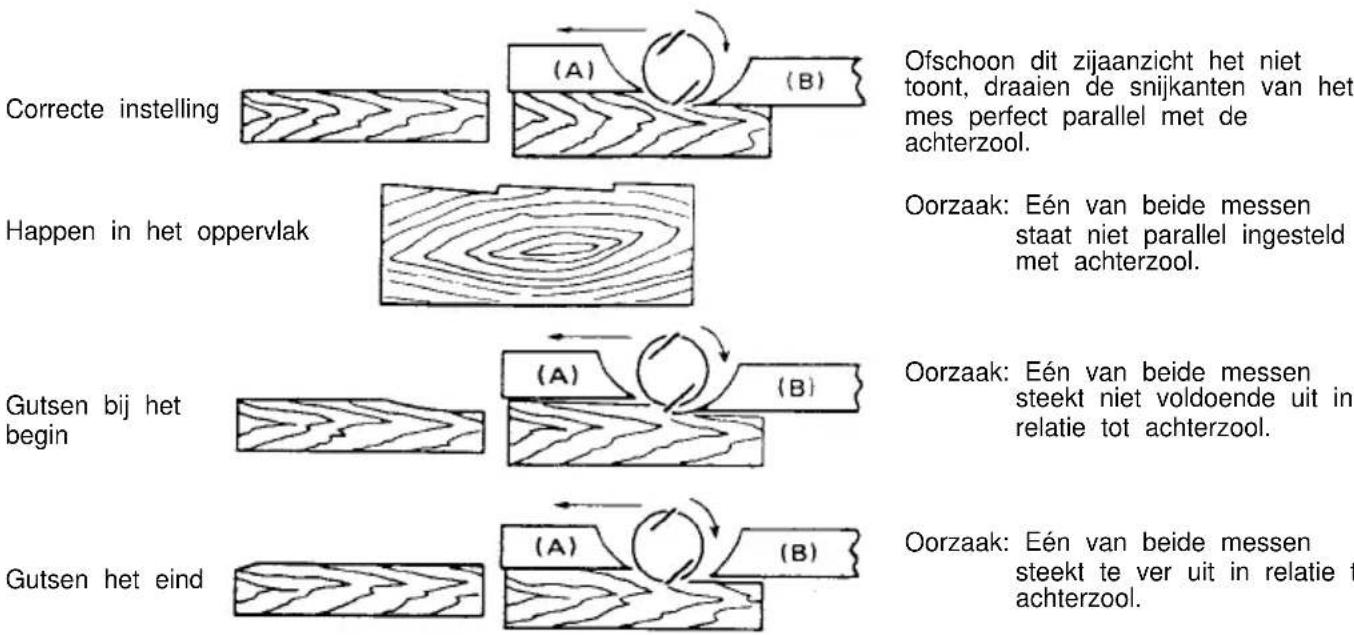

Voor de juiste mesinstelling

Uw schaafvlak zal ruw en ongelijk worden, indien het mes Niet correct is ingesteld. Het mes moet dusdanig gemonteerd worden dat deijken absolut gelijk ligt ofwel parallel met het vlak van dechterzool. Onderstaand enkele voorbeelden van juiste en onjuiste instellenen.

(A) Voor zool (beweegbaar)
(B) Achterzool (vast)

Instellen van schaafdiepte (Fig. 8)

De schaafdiepte is heel eenvoudig in te stellen doe de knop voor op het gereedschap te verdraaien.

Werking van de trekkerschakelaar

LET OP:

Alvorens de machine op netstroom aan te sluiten, dient u alkijd te controleren of de trekkerschakelaar behoorlijk werknt en bij het loslaten maar de "OFF" positie terugkeert.

Voor machines zonder vergrendelknop en ontgrendelknop (Fig. 9)

Om de machine in te schakelen, drukt u gewoon de trekkerschakelaar in. Laat de schakelaar los om de machine ui te schakelen.

Voor machines met een vergrendelknop (Fig. 10) Om de machine in te schakelen, drukt u gewoon de trekkerschakelaar in. Laat de schakelaar los om de machine uit te schakelen. Voor continu gebruik, eer de trekkerschakelaar en dan de vergrendelknop indrukken. Om de machine vanuit de vergrendelde stand te stoppen, de trekkerschakelaar hebemaal indrukken en deze dan loslaten.

Voor machines met een ontgrendelknop (Fig. 10)

Een ontgrendelknop is voorzien om te voorkomen dat de trekkerschakelaar per toeval wordt ingedrukt. Om de machine te starten, druk de ontgrendelknop in endruk dan de trekkerschakelaar in. Om de machine te stoppen, de trekkerschakelaar loslaten.

Schaven (Fig. 11)

Leg erst het voorste zoovlak plat op het oppervlak van het werkstuk,+zonder dat de messen nog iota aanraken. Schakel het gereedschap in en wacht totdat de messen op volle snugheid draaien. Hierna beweegt u het gereedschap langzaam vooruit. Oefendruk uit op het voorste gedeelte van het gereedschap als u begint te schaven en op het achterste gedeelte als het einde nadert.

Het schaven gaat gemakkelijker als u het werkstuk een beetje schuin houdt, zodate u schaaf met het gereedschap ie'sn ar beneden gericht.

DeSNelheidWaarmeeu schaft en de schaafdieptebepalen hetresultaat.DeSNelheid van het gereedschapzelfis zodanig dat de spanen nooit klemraken.

Voor ruw schaven=kunt u de schaafdiepte vermeerd-gren, terwijl voor een goede afwerking de schaafdiepte verminderd moet worden en het gereed-schap langzamer vooruitbewogen dient te worden.

Rabatten (Fig. 12, 13, 14 en 15)

Gebruik de zijkantgeleider voor zijdelings schaven zoals afgebeeld in Fig. 12.

Breng op het werkstuk de snijlijn aan. Steek de zijkantgeleider in het gaatje aan de voorkant van gereedschap. Zet het mes op de snijlijn.

Stel de zijkantgeleider zodanig in dat deze volled contact maakt met de zijkant van het werkstuk. Z geleider verrolgens vast door middel van de sch

Soms is het wenselijk voor betere geleiding van gereedschap de geleider te verbreden. Dit kurz u

doen door een lat te bevestigen. De geleider is dit doel voorzien van gaten, die ook kuren dien voor het bevestigen van een verlengstuk (los ver ijgbaar toebehoren).

OPMERKING:

U dient tijdens het schaven de zijkantgeleider st tegen de zijkant van het werkstuk te houden, aaien anders de snede ongelijkmatig worden. De maximale sponningsdiepte is 23~mm

Afschuinen (Fig. 16, 17 en 18)

Voor het makeen van sden zoals afgebeeld in Fig.16, zorg ervoor dat de "V" groef in het voed voetstuk van de machine op de rand van het wertrust, en schaaf dan zoals afgebeeld in Fig. 18.

Spananafvoer (los verkrijgbaar toebehoren) (Fig. 19 en 20)

• Door gebruikmaking van de speciale spaanafvoer het rondvliegen van schaafkrullen tot een minimum worden beperkt. Hierdoor zal de werkruimte er schoner gaan uitzien.

De spaanafvoer kan worden bevestigd nadat de standaard spaanafvoer van de machine is verwijdere Bij het bevestigen van de spaanafvoer dient u de waarop aanwezigepen in het achterste gat van het machinemuis te steken. Gebruikdezelfde schroeven om de spaanafvoer te bevestigen.

Aanscherpen van de schaafmessen (Fig. 21, 22 en 23)

Alleen voor standard-schaafmessen

Houd uw schaafmessen algijd scherp om de best mogelijkke resultaten te krijgen. Gebruik de aanscherp-houder. Om bramen te verwijderen of de beitels aan te scherpen.

Draai eerst de twee vleugelmoeren op de houder los en steek messen (A) en (B) erin zodate ze met zichkanten (C) en (D) in aanraking komen. Draai dan de twee vleugelmoeren vast.

Dompel de wetsteen voor 2 of 3 minutes in water alvorens aan te scherpen. Houd de aanscherphouder zodanig, dat beiden messen met de wetsteen in aanraking komen voor gelijktijdig aanscherpen onder bezelfde hoek.

Aansluiten van een stofzuiger

Voor Europese landen en gebieden (Fig. 24)

Voor schoon schaven sluit u een Makita-stofzuiger aan op uw machine (zie Fig. 24).

er Voor andere landen en gebieden

Om een Makita-stofzuiger aan uw machine te bevestigen, hebt u een verbinderingsstuk en scharnierstuk (los verkrijgbare accessoires) nodig. Voor het Verbindingsstuk en scharnierstuk dient u een catalogus of vertegenwoordiger van Makita te raadplegen.

ONDERHOUD

LET OP:

Zorg er.altijd voor dat de machine is uitgeschakeld er de stekkeruit het stopcontactis verwijderd alvorens Werken aan de machine uitte voeren.

Vervangen van koolborstels

(Fig. 25, 26 en 27)

Vervang de koolborstels wanneer.Deze tot aan de limietmarkering+zijn versleten.Verwijder eerst deschaafkrulkap en venvang dan de koolborstels. Verve lang altijd.beide koolsborstelsgelijktdig door glikkstoortige koolborstels.

Opdat het gereedschap veilig en betrouwbaar blijft, dienen alle reparations, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita service centrum.

GARANTIE

Wij garanderen dat Makita machines voldoen aan de wettelijkke voorschriften van uw land. Uitgesloten van de garantie+zijn beschadigingenveroorzaakt doornormale slijtage, overbelasting of misbruik. In geval van klachten worden u verzocht de machine, ongedemonteerd, op te sturenaar uw handelaar of Makita service centrum, samen met het bijgesloten. GARANTIEBEWIJS.
