MANUALE UTENTE N1923B MAKITA

① Bullone
② Tamburo
③ Lama pialatrice
Coperchio tamburo
⑤ Piastra regolatore
⑥ Bordo lama
⑦Viti
⑧ Tallone
9 Lato posteriore della base porta coltili
Bordo interno piatra regolatore
① Piastra porta coltelli
12 Base porta coltelli
⑬ Viti
Fessure di sistematicione del coltelli della pialla
15 Talloni della piastra regolatore
Piastra aggiastra coltelli

Fianco interiore della piastra porta coltelli
18 Lama piccola cancel
19 Bulloni esagonali con bordino
20 Incavo
21 Manopola
22 Giiletto dell'interruttore
23 Bottone di bloccaggio/Bottone di bloccaggio-spegnimento
24 Inizio
25 Fine
26 Bordo lama
27 Linea
28Viti
29 Guida laterale
30 Scanalatura a V
③ Base frontale
32 Allineare la scanalatura a V con la estremita del pezzo da lavorare.

33 Insieme del boccaglio
34Viti coperchio trucioli
Coperchio trucioli
36 Inserire in quello foro la spina sull'insieme del boccaglio.
Supporto di affilatura
Dado ad alette
39 Lama (A)
40 Lama (B)
41 Lato (C)
42 Lato (D)
Coperchio trucioli
Aspirapolvere Makita
45 Segno limite
46 Cacciavite
Coperchio delle spazzole a carbone

DATI TECHNICI

Larghezza di piallatura 82 mm

Spessore di piallatura 1 mm

Profondita di battuta 23 mm

Velocità a vuoto (g./min.) 16.0002.

Lunghezza totale 293 mm

Peso netto 2,9 kg

Per il nostro programma di ricerca e sviluppo continui,4; dati tecnici sono soggetti a modifiche alla preavviso.
- Nota: I dati tecnici potrebbero differire a seconda delle paese di destinazione del modello. 5.

Alimentazione

L'utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e puo' funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui puo' essere usato con le prese di corrente sprovviste della messa a terra.

Consigli per la sicurezza

Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

Questi symboli significano:

Leggete il manuale di istruzioni.

DOPPIO ISOLAMENTO

REGOLE ADDIZIONALI DI SICUREZZA

1. Non bisogna mai lasciare stracci, vestiario, corde, fili e cose simili nel raggio d'azione della pialatrice.
   Attenzione a non tagliare chiodi. Prima di agli lavorazione controllare e togliere tutti i chiodi dal pezzo da lavorare.
2. Trattare le lame con cura.
3. Assicurarsi bene prima di iniziare la lavorazione che i bulloni, fissanti la lama siano stretti del fortemente.
4. Tenere l'utensile saldamente con entrambe le mani.
   6 Tenere le mani lontane delle parti rotanti. 7. Prima di usare l'utensile sul pezzo da lavorare, cancel, lasciarlo routare a vuoto per alcuni secondi. Osservate se ci sono vibrazioni o ru'mori che possanoindicare un montaggio imperfetto o un mancato bilanciamento della lama.
5. Assicurarsi che la lama non è a contatto con il noni pezzo da lavorare prima di mettere in moto l'utensile.
6. Attendere che la lama raggiunga la sua velocità stabilita prima di mettersi a piallare.
7. Tenersi costamente alla distanza di almeno 200 mm alla piallattice.
8. Prima di qualsiasi lavoro di systemazione fermare il motore ed attendere che la lama si sua arrestata del tutto.

9. Mai introdurre le dita nella zona dove escono i trucioli. Questa zona puo ingolfarsi quando si pialla legno umido. Liberare la zona dei trucioli con un bastocino.

10. Non abbandonare a se stesso l'utensile in moto. Mettere in moto l'utensile solamente quando lo si Tiene in mano.

11. Quando lasciate andare la pialatrice, fermare il motore e appoggiarla con la parte frontale in su, sopra un blocco di legno, in modo che le lame non vengano a contatto con alcunché.
12. Sostituire sempre entrambe le lame o piastre2. del rullo, altrimenti lo sbilancio che ne risulte provocherà vibrazioni ed accorrera la vita dell'utensile.
13. Aspettare che la macchina si sua fermata completeness prima di metterla da parte.
14. Usare sostanto le lame Makita specificate in 3.\ eso manuale.

CONSERVATE QUESTE ISTRUZIONI.

ISTRUZIONI PER L'USO

Rimozione o installmente delle lame della piallatrice

Important:

• Accertarsi sempre che la macchina sia spenta e che il cavo di alimentazione sia staccato alla presa di corrente prima di rimuovere o di installare la lama.
• Usare le lame seguenti.

Parte No. 793004-6 793007-0 793322-2
P-04226 P-04282 P-04298
820044-1 820045-1 820043-1

Le lame contrassegnate con l'asterisco sono disponibili sostanto nei paesi europei. Per l'acquisto delle lame, rivolgersi al rivenditore o ad un Centro Servizio Makita.

Utensile con lame standard (Fig. 1, 3 e 4)

Per togliere le lame sul tamburo, svitare i tre bulloni installazione con la chiave a bussola. Il coperchio del tamburo viene via assieme alle lame.

Per installare le lame, togliere per prima casa tutti i frammenti o sostanze estranee che aderiscono al 7. tamburo o alle lame. Usare lame con le stesses dimensioni e peso, perché altrimenti si verifica l'oscillazione/vibrazione del tamburo che causa il deterioramento delle prestazioni della pialatrice e un8. eventuale guasto dell'utensile.

Mettere la lama sulla base regolatore in modo che il bordo della lama sia perfettamente a filo con il bordo interno della piastra regolatore. Mettere la piastra di9.
regolazione sulla lama, spingere poi semplicamente
dantro il tallone della piastra di regolazione a filo con

il lato posteriore della base regolatore e stringere diti sulla piastra di regolazione. Spingere quindi il tallone della piastra di regolazione nella scanalatura (0) del tamburo e mettervi sopra il coperchio del tamburo

Stringere uniformamente e alternativamente i tre bulloni di installmente usando la chiave a bussola.

Utensile con lame piccole (Fig. 1, 5 e 6)

1. Rimuovere la lama esistente, se si è usato l'utensile, e pulire con cura le superfici del tamburo e il coperchio del tamburo. Per togliere le in lame sul tamburo, svitare i tre bulloni di installazione one con la chiave a bussola. Il coperchio del tamburo viene via assieme alle lame.
2. Per installare le lame, attaccare cancel la piastra di regolazione alla piastra di fissaggio con le viti con testa a bottone e mettere la lama piccola sull' base regolatore in modo che il bordo tagliente della lama sua perfettamente a filo con il bianco interno della piastra regolatore.
3. Piazzare la piastra regolatore/piastra aggiusa coltelli sulla base porta coltelli in modo che le fessure di sistematicione del coltello della pialla combacino con le sporgenze sul coltello poi premei talloni della piastra regolatore finché quosti si trovino allo stesso livello della parte posteriore della base porta coltelli quando stringere forte le viti.
4. E'importante che i coltelli siano allo stesso livello con il fianco interno della piastra porta coltelli, le fissure di sistematicione del coltello della pialla devono combacciare con le sporenze del coltello e i talloni della piastra regolatore devono essere allo stesso livello della parte posteriori della base porta coltelli. Per ottenere un taglio uniforme controllare con cura quosti allineamenti.
5. Far scivolare il tallone della piatra regolatore nell'incavo del rullo.
6. Piazzare la copertura del rullo sopra la piastra e diregolatore/piastrà aggiusa coltelle e fermare il tutto con i tre bulloni esagonali con il bordino in modo che rimanga un piccolo spazio tra il rullo e la piastra aggiusa coltelli per permettere di mettere il coltello piccolo nella posizione giusta. Il coltello si sera portato alla sua posizione attraverso le fissure di sistematicione che si trovano sulla piastra e lo porta coltelli.
7. Bisongerà usare le mani per sistemare bene i coltelli in tutte la loro lunghezza facendo in modo che le lame siano ben pulite ed equidistanti dal rullo da una parte e dai piani di taglio metallici.
8. Stringere i tre bulloni esagonali con cordino (con la chiave in dotazione) e far ruotare il rullo con la mano per controllare le condizioni tra le estremità do dei coltelli e il corpo dell'attrezzo.
9. Dare un ultimo controlo alla pressione dei tre bulloni esagonali con bordino.
   Ripetere le procedure da 1 a 9 perg l altri coltelli.

dunto sovrapposto (Fig. 7).

Il bordo della lama deve sporgere leggermente in fuor (0,3mm - 0,6mm) , perché altrimenti si verificano tache e giunti sovrapposti generalmente scarsi.

ATTENZIONE:

Stringere con cura i bulloni di installatione delle lame quando si attaccano le lame all'utensile. Un bullone di installatione allentato cui assere pericoloso. Accertarsi sempre che siano stretti saldamente.

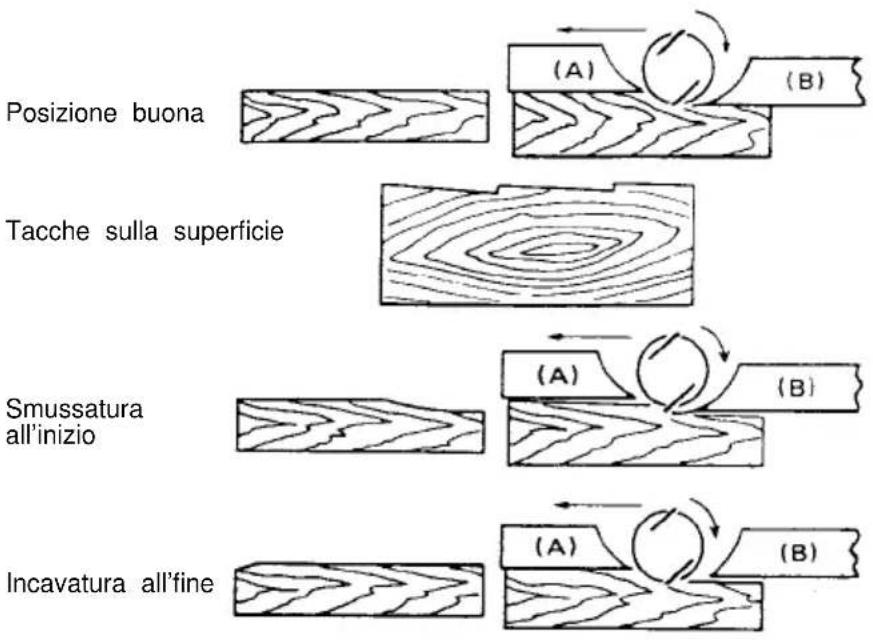

Per la migliorare regolazione della lama della pialla

La superficie piaillata sera alla fine non lisca, se la lama non é montata esattamente. La lama deve essere montata in modo che il bordo di taglio sia assolutamente allineato, e cieó parallelo alla superficie della base posteriore. Qui di seguito sono mostrati alcuni esempí di montaggi buoni o difettosi.

(A) Base anteriore (Piano mobile)
(B) Base posteriore (Piano fisso)

I cordi delle lame sono perfettamente paralleli alla superficie del piano.

Causa: Una delle lame o entrambi non hanno il bordo parallelo alla linea di base posteriore.
Causa: Uno (od entrambi) i bordi della lama non sporgono abbastanza in rapporto alla linea di base posteriore.
Causa: Uno (od entrambi) i bordi della lama sporgono troppo in rapporto alla linea di base posteriore.

Regolazione della profundità di taglio (Fig. 8) Funzionamento della pialatrice (Fig. 11)

La profondà di taglio puo' essere regolata simplicePrima casa, appoggiare il piano anteriore dell'utensile.
mente facendo girare la manopola davanti la pialla.sulla superficie del pezzo da lavorare alla che le

Azionamento dell'interruttore

ATTENZIONE:

Prima di collegare l'utensile alla presa di corrente, A controllare sempre che il grilletto dell'interruttore funzioni correttamente e ritorni sulla posizione "OFF" a quando viene rilasciato.

Per avviare l'utensile, schiacciare semplicamente il grilletto. Per il funzionamento continuo, schiacciare il grilletto e spingere poi dentro il bottone di bloccaggio

Utensile con bottone di bloccagio (Fig. 10)

Per avviare l'utensile, schiacciare semplicamente il av grilletto. Per il funzionamento continuo, schiacciare il grilletto e spingere poi dentro il bottone di bloccaggio. Per arrestare l'utensile alla posizione di bloccaggio, schiacciare completamente il grilletto e rilasciarlo.

Utensile con bottone bloccagio-spegnimento (Fig. 10)

Per evitare do schiacciare inavvertitamente il grilletto, l'utensile è donato di un bottone di bloccagiospegnimento. Peravviare l'utensile, premere il bottone di bloccaggio-spegnimento e ritorni sulla posizione "OFF" quando viene rilasciato.

lame vadano a contatto con nulla. Mettere in moto e aspettare che le lame arrivino alla massima velocità. Quindi muovero la pialla in avanti lentamente. All'inizio della piallatura esercitare pressione sulla parte anteriore dell'utensile, a nella parte posteriori alla fine della medesima. La piallatura riuscirà più facile se inclinate il pezzo da lavorare e lo fissate, in modo che si possa piallare un poco in discesa. La velocità e profondità di taglio determinano il tipo d finitura. La piallatrice funziona ad una velocità che non permette l'ingolfamento dei trucoli. Per tagli alla buona la profondità di taglio puo' essere augmentata,产业园区 per ottenere una bella finitura si richiede una riduzione della profondità di taglio e di velocità di avanzamento.

Giunti sovrapposti (Fig. 12, 13, 14 e 15)

Per fare un taglio a scalino come migliorato nella Fig. 12, usare la guida laterale.

Tracciare una linea di direzione del taglio sul pezzo da lavorare. Inserire la guida laterale nel foro sul davanti dell'utensile. Allineare le estremità delle lam con la linea di direzione del taglio.

Regolare la guida laterale finché viene in contatto il lato del pezzo da lavorare, quando fermarla forte-mente stringendo le viti.

La lunghezza della guida puo` essere aumento attaccando un ulteriore pezzo di legno. A quello scopo, sulla guida si trovano dei comodi fori, che servonoanche per attaccare una guida di prolunga (accessorio opzionale).

NOTA:

Durante la lavorazione di piallatura far avanzare l'utensile con la guida laterale in parallelo con il law del pezzo da lavorare. Se non si faosto, si otterrà piallatura irregularare.

La profundità massima del taglio a scalino è del 23 mm.

Smussature (Fig. 16, 17 e 18)

Per fare un taglio come molto nella Fig. 16, allineare la scanalatura a "V" della base frontale c il bordo del pezzo da lavorare e piallarlo come molto nella Fig. 18.

Insieme del boccaglio (accessorio opzionale) (Fig. 19 e 20)

L'impiego dello speciale insieme del boccaglio minimizza la dispersione dei trucoli, rendendo piu' pulit l'area dove si lavora.

L'insieme del boccaglio più essere attaccato dopo che si è rimioso il coperchio trucioli sul corpo dell'utensile. Per attaccare l'insieme del boccaglio, insere la spina su diesso nel foro del coperchio posteriore. Usare le viti del coperchio trucioli per fissarlo in posizione.

Affilatura delle lame della piallatrice (Fig. 21, 22 e 23)

Lame standard soltanto

Per delle prestazioni ottimali, Maintainere sempre le lame affiliate. Usare il supporto di affilatura per togliere le tacche e produrre un bordo affiliato.

Allentare per prima casa i due dadi ad alette sul supporto e insere le lame (A) e (B) in modo che facciano contatto con i lati (C) e (D). Stringere poi i dadi ad alette.

Prima dell'affilatura, immergere nell'acqua per2o3 minuti la pietra per'affilare. Per l'affilatura simultanea allo stesso angolo, tenere il supporto in modo che entrambe le lame facciano contatto con la pietra per affilare.

Collegamento di un aspirapolvere

Utensile per l'Europa (Fig. 24)

Per eseguire delle piaillature pulite, collegare un aspi-Prapolvere Makita all'utensile come migliorato nella

Fig. 24.

Modello per gli altri paesi ed aree

Per collegare un aspirapolvere Makita all'utensile è conecessario un boccaglio e un giunto (accessori opzionali). Per il boccaglio e il giunto, consultare un catalogo o un rappresentante Makita.

MANUTENZIONE

ATTENZIONE:

Prima di eseguire qualsiasi lavoro sulla macchina, acceratevi sempre che sua spenta e staccata alla presa di corrente.

Sastituzione delle spazzole a carbone (Fig. 25, 26 e 27)

Sostituire le spazzole a carbone quando sono usurate fino al segno limite. Togliere per prima casa il coperchio trucoli e sostituire poi le spazzole a carbone. Entrambe le spazzole a carbone devono essere sostituite allo stesso tempo con altre identiche.

Per mantenere la sicurezza e l'affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita autorizzato.

GARANZIA

Garantiamo che gli utensili Makita sono in conformità con le leggi ed i regolamenti specifici del paese. Danni attribuibili al normale consumo, a rotture, a sovraccarichi o a utilizzazione erronea, sono escludi alla garanzia. In caso di reclamo inviate l'utensile, alla smontarlo, assieme al CERTIFICATO DI GARANZIA in dotazione, al rivenditore o al Centro di Servizio Makita.
