BRUKSANVISNING N1923B MAKITA

Förklaring av allmän översikt

① Skruv
② Kutter
③ Hyvelkniv
④ Yttre knivhallare
⑤ Justerbygel
⑥ Knivegg
⑦ Skruvar
⑧ Klack
Basens bakre kant
10 Kanten pa mallens insida
⑪ Mall
12 Bas
13 Justerbygelns skruvar
14 Styrlackar for kniven
15 Klack
16 Inre knivhallare
17 Ovre mallkant

18 Hyvelkniv (vändskär)
19 Fästskruvar
20 Kutterspar
② Ratt
2 Stromstallare
23 Lasknapp/inkopplingsspparr
24 Borjan
25 Slut
26 Knivegg
⑦ Morklinje
28 Lasskruv
29 Sidoanslag
30 V-spar
③ Främre sula
Satt hyveln med V-spåret mot kanten pa arbetsstychet.
3 Anslutningsmunstycke

34 Skruvar till spanavledaren
35 Spanavledare
36 Passa in stiftet pa anslutningsmunstycket i det har halet.
③7 Slipningshallare
38 Vingmutter
39 Kniv (A)
40 Kniv (B)
41 Sida (C)
42 Sida (D)
43 Spanavledare
44 Makita dammsugare
45 Slitagemarkering
46 Sparmejsel
47 Kolhällarlock

TEKNISKA DATA

Modell 1923B/N1923B

Hyvelbredd 82 mm
Skardjup 1 mm
Falsdjup 23 mm
Varvthal 16000
Totallängd 293 mm
Nettovikt 2,9 kg

• På grund av det kontinuierliga programmet für for skning och utveckling, kan har angivna tekiska data andras utan foregående meddelande.
• Observera: Tekniska data kan variera i olikaalander.

Strömförsörjning

Maskinen fär endast anslutas till nat med sama spanning som anges pa typplaten och kan endast koras med enfas vaxelström. Den ar dubbelisolerad i enlighet med europeisk standard och kan dārfor anslutas till vagguttag som saknar skyddsjord.

Sakerhetstips

För din egen sakerhets skull, bör du lasaigen demedfoljande sakerhetsforeskrifterna.

Dessa symboler betyder:

Läs bruksanvisningen.

DUBBEL ISOLERING

KOMPLETTERANDE

SAKERHETSFORESKRIFTER

1. Rensa arbetsstycket fran spik, skruv, klammer o. dyl. innan hyvlingen pabörjas.
2. Kontrollera alltid innan start att knivarna ar felfria, korrekt monterade samt att knivhällarnas fästskruvar ar ar ordentlich atdragna.
3. Hall ALLTID hyveln med bada händerna.
4. Lat maskinen gå nagra sekunder i tomgang forst. Eventuella vibrationer ar tecken pa obalans och orsaken maste d undersokas. er. Knivarna kan t ex vara skadade eller felaktigt monterade.
5. Starta aldrig hyveln med kuttern liggande an mot arbetsstycket. En riskabel kick-back, skadade knivar och forstört arbetsstycke kan bli foljden.
6. Vid hyvling av fuktigt och kadrikt tra satts spanutkastet lattigen. Använd en trapinne - ej fingrarna - vid renselling. Observera att motorns kylluft slungar ut spanen och det ar)darför viktigt att spanutkastet hälls val rensat. I annat fall kan motorlindningen overhettas.
7. Ställ inte ifrám dig maskineninnan kuttern slutat rotera och använd en brädbit som stöd För främre delen av hyveln. Därigenom halls knivarna fria och skyddade.
8. För att undvika obalans skull alltid bögge knivarna bytas vid samma tillfällle.
9. Überbelasta inte hyveln. Ett tecken på detta ar om motorvarvet gär ner kraftigt. Risk finns d' att motorlindingen bränns.
10. Vänta tills maskinen har stannat helt innan den ställs at sidan.
11. Använd endast de Makita hyvelknivar som rekommenderas ienna bruksanvisning.

OBS!

Dra slltid ur stickproppen vid renssning av spanutkastet, knivbyte erer annan översyn.

SPARA DESSA ANVISNINGAR.

BRUKSANVISNING

Montering och demontering av hyvelknivar

Viktigt!

• Se alltid till att maskinen ar avstangd och att stickproppen ar urdragen innan hyvelkniven monteras 2.
  eller demoneras.
  Anvand foljande hyvelknivar.

Varunummer 793004-6 793007-0 793322-2

P-04226 P-04282 *P-04298

820044-1 820045-1 *820043-1

Knivar som ar markerade med * finns endast tillgangliga i europeiska lander. Radgor med din aterforsalgare aller Makita servicecentral vid inkop av knivar.

For maskiner med hyvelknivar av standardtyp (Fig. 1, 3 och 4)

Skruva bort de tre monteringsskruvarna med hylnsnyckeln for att ta bort knivarna pa kuttern. Den yttre knivhallaren lossnar tillsammans med knivarna.

Rensa ut alla spanrester aller andra främande foremål som sitter fast i kuttern aller på knivarna. Använd knivar av samma storlek och vikt För att forhindra skakninger och vibrationer hos kuttern, vilket kan orsaka ett dāligt hyvlingsresultat, och slut-ligen att maskinen gär sönder.

Placera knivarna pa basen sa att knivkanten ligger exakt mot kanten pa mallens insida. Placera justerbygeln pa kniven, och tryck sedan helt enkelt in justerbygelns klack sa att den ligger an mot den basens bakre kant, varefter de tva skruvarna pa justerbygeln dras at. For sedan in justerbygelns kla i kuttersparet, och passa sedan in den yttre knivha laren ovanpa. Drag at de tre monteringsskruvarna, jamnt och vaxelvis, med hylsnyckeln.

For maskiner med hyvelknivar av vändskärtyp (Fig. 1, 5 och 6)

1. I bakkanten på den inre knivhällaren sitter en justerbygel fäst med två skruvar. Dessa skall k- losses (men ej tas bort).
2. Passa in den nya kniven pa undersidan av den inre hällaren sa att de två langsmala klackarna (belägnac: a 1 mm frän kanten pa hällaren) ligger i knivspåret. Häll kniven pa plats med tummen och pek fingret mot gavlarna pa hällaren och lagg ner den pa inställningsmallen med kniven mot basen. Skjut nu hällaren med kniven mot kanten pa den övre (löstagbara) delen av mallen tills kniven med hela sin langd ligger an mot denna. I detta lage trycks justerbygeln fram sa att dess två nedatvikta lappar ligger an mot mallens bakkant, varefter de två skruvarna dras ar härt.
3. För korrekt inställning ar det mycket viktigt att kniven ligger helt an mot mallen, att hällarens klacker ligger i knivspåret samt att justerbygelns lappar ligger an mot mallens bakkant. En afterkontrollör dārfor alltid goras.
4. Placera sedan hällare med kniv över kuttern sa att justerbygelns lappar passa in i spåret.
5. Montera den yttre knivhällaren med de tre skru- varna, men dra ej at dessa mer an att det ar mojigt att justera kniven i sidled. Stall in kniven sa an den gar fri fran motorhusets gavlar. Dra fast skruvarna hart med hylsnyckeln och kontrollera slutligen att kniven gar fri när kuttern vrids runt.

Knivkanten ske justeras sa att den sticker ut nagot (d0,3 mm - 0,6 mm). Annars erhals hack och i allmar het dalg falsning.

OBS!

Drag àt knivarnas monteringsskruvar noggrant nár knivarna fästs pa maskinen. En los monteringsskruv medfora fara. Kontrollera alltid att de ar ordentlich atdragna.

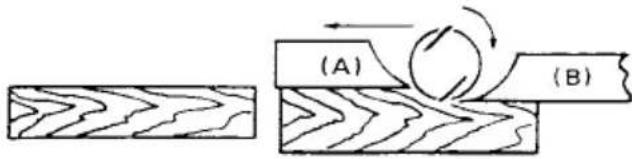

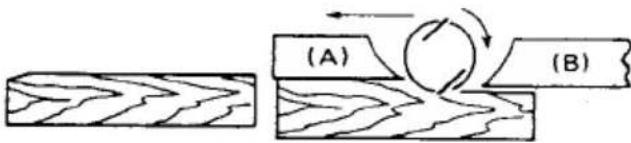

Om betydelsen av korrekt knivinställning

Den hyvlade ytan blir grov och ojämn vid felaktigt installda knivar. Kniveggarna maste befinna sig pa sama niva sinsemellan samt parallelt och i liv med bakre sulan.

Inställingen kan lätt kontrolleras med en linjal, som ställs på kant på den bakre sulan sö att den nr over d halva kuttern. När kuttern vrids runt for hand, skall ytterkanterna på bäda knivarna natt och jämnt snudda linjalen vid korrekt inställing.

(A) Främre sula (ställbar)
(B) Bakre sula (fast)

Korrekt installing

Hack iytan

För djup nerhyvling i borjan

För djup nerhyvling i slutet

Bada knivarna parallella och i liv med sulan.

Orsak: Den ena eller bada knivarna ar ej parallella med bakresulan.

Orsak: Den ena eller bada knivarna ligger langre an bakre sulan.

Orsak: Den ena eller bagge knivarna ar for mycket utstalda, dvs sticker upp ovanfor bakresulan.

Inställning av skärdjup (spantjockle) (Fig. 8)

Stalls in steglost med ratten i hyvelns framre del.

Strömställarens Funktion

OBS!

Kontrollera alltid att stromstellaren fungerar normalt och atergar till "OFF"-laget nar den slapps innan maskinens stickpropp satt i.

För maskiner utan lasknapp och inkopplingssppr (Fig. 9)

Tryck helt enkelt pa stromstellaren for att starta maskinen. Slapp stromstellaren for att stanna.

För maskiner med lasknapp (Fig. 10)

Tryck helt enkelt på strömstellaren for att starta maskinen. Slapp strömstellaren for att stanna. Tryck in strömstellaren och tryck sedan in lasknappen for kontinuereg drift. Tryck in strömstellaren helt och slapp den sedan for att stanna maskinen fran det lasta laget.

For maskiner med inkopplingssparr (Fig. 10)

For att forhindra att stromstellaren trycks in av mis stag har maskinen forsetts med en inkopplingssparr Tryck in inkopplingssparr och tryck sedan pa strom stallaren for att starta maskinen. Slapp stromstellare for att stanna.

Hyvling (Fig. 11)

Ställ hyveln med främre sulan på arbetsstycket utan att knivarna'nar kanten. Starta hyveln, men for den ej framåt forrän fullt varp uppnàts. Tryck mer på främredelen av maskinen i början av arbetsstycket och mer pa den bakre delen i slutet av arbetsstycket. Hyvlingen underlättas om arbetsstycket spanns fast sa att det lutar nagot nedat i hyvlingsriktningen.

Den hyvlade ytans finhet ar beroende av saval skardjupet som matningshestigheten. Ytan blir finare vid lagre matningshestighet och mindre skardjup.

Falsning (Fig. 12, 13, 14 och 15)

Använd sidoanslaget für att utföra en trappfalsning sāsom visas i Fig. 12.

Mark ut önskad falsbredd med en linje på arbetsstycket. Skjut in sidoanslaget i hyveln och ställ den med knivkanten mot marklinjen.

Skjut anslaget mot arbetsstyckets kant och dra at lasskruven. Falsdjupet stalls in med djupanslaget, som ar monterat pa sedan av hyvlen. Maximalt falsdjup ar 23 mm.

Sidoanslaget har två genomgående hal, vilka används om man önskar montera en förlängning av plywoode. dyl.

Fasning (Fig. 16, 17 och 18)

Anlagg V-spareti framre sulan med arbetsstcckets kant for att utfor en fasinng sasom visas i Fig. hyvla arbetsstccket sasom visas i Fig. 18.

Anslutningsmunstycke (extra tillbehör) (Fig. 19 och 20)

Användande av det speciella anslutningsmunstycket minimerar kringflygande span, vilket gör att du fär renare arbetsmiljö.

Anslutningsmunstycket kan sattas fast after att spanavledaren avlagsnats fran maskinkroppen.

Passa in stiftet pa anslutningen i halet i det bakre skyddet nardu satter pa anslutningen. Anvand skru varna till spanavledaren for att fasta anslutningen p plats.

UNDERHALL

OBS:

Forvissa dig alltid om att natakeln dragits ut ur vagguttaget och att maskinen ar frankopplad innan nagot arbete utfors pa maskinen.

Byte av kol (Fig. 25, 26 och 27)

Byt kolen när de slitits ner till slittagemarkeringen.
Skruva Först bort spanavledaren och byt sedan kolen.
Bäda kolen skall bytas vid sama tillfällle.

For att bibehalla produktens sakerhet och tillforlitighet, bør alltid reparationer, underhalssservice ochadjusteringar utforas av auktoriserad Makita serviceverkstad.

Slipning av hyvelknivarna (Fig. 21, 22 och 23)GARANTI

Häll alltid knivarna skarpa für basta möjiga hyvlingsresultat. Använd slipningshallaren for att avlagsnahack och for att ge en fin egg.

Lossa forst de två vingmuttrarna på hällaren och fö knivarna (A) och (B) sö att de ligger mot sidorna (och (D). Drag sedan at vingmuttrarna.

Doppa brynstenen i vatten i 2 till 3 minuter fore slipningen. Hall hallaren sa att bada knivarna ligger mot brynstenen for samtidig slipning i sama vinkel.

Vi ger garantier for MAKITA's maskiner enligt lagstadgade foreskrifter i olika lander. Skador och felaktigher som kan hanforas till normal forslitning, overbelastning och felaktigHantering omfattas ej av dennagaranti.Vid reklamation skall du sanda in hela maskinen, icke isartagen, tillsammans med det bifogadeGARANTIBEVISET (och kvitto/faktura), till din aterforsajare ell er till en auktoriserad MAKITA serviceverkstad.

Anslutning av en dammsugare

For Europeiska lander och omraden (Fig. 24)

Anslut en Makita dammsugare till din maskin om du vill ha en dammfri hyvlingsmiljo sasom visas i Fig. 24.

För andra länder och områden

Ett anslutningsmunstycke (extra tillbehör) behövs for att an Schluta en Makita dammsugare till din maskin. Titta i en Makita produktkatalog aller kontakta en Makitahandlare for ratt anslutningsmunstycke.
