| Type de produit | Mesureur d'angle |
| Marque | Bosch |
| Modèle | UniversalAngle |
| Catégorie | Équipements de mesure |
| Plage de mesure | 0° à 220° |
| Précision de mesure (angle) | ±0,2° |
| Précision de mesure (fiole) | 1,5 mm/m |
| Précision du calcul des angles | ±0,1° |
| Températures de fonctionnement | -10 °C à +50 °C |
| Températures de stockage | -20 °C à +70 °C |
| Altitude d'utilisation maxi | 2000 m |
| Alimentation | 2 piles 1,5 V LR6 (AA) |
| Autonomie | Environ 25 h |
| Arrêt automatique | Après env. 5 min |
| Longueur de branche | 400 mm |
| Poids (selon EPTA) | 0,89 kg |
| Dimensions (L × l × h) | 425 × 41 × 58 mm |
| Écran | Rétro-éclairé |
| Niveaux à bulle | Horizontale et verticale |
| Fonctions principales | Mesure et report d'angles, calcul d'angles d'onglet simples et doubles, contrôle d'équerrage |
| Accessoires inclus | Prolongement de branche |
| Entretien | Nettoyage avec un chiffon doux et humide, pas de solvants |
| Sécurité | Ne pas utiliser en atmosphère explosive, réparation par personnel qualifié |
FOIRE AUX QUESTIONS - UniversalAngle BOSCH
Questions des utilisateurs sur UniversalAngle BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice UniversalAngle - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil UniversalAngle de la marque BOSCH.
MODE D'EMPLOI UniversalAngle BOSCH
Français...... Page 33
Consignes de sécurité
Prière de lire et de respecter l'ensemble des instructions. En cas de non-respect des présentes instructions, les fonctions de protection de l'appareil de mesure risquent d'être altérées. BIEN CONSERVER LES PRÉSENTES INSTRUCTIONS.
34 | Français
▶ Ne confiez la réparation de l'appareil de mesure qu'à un réparateur qualifié utilisant uniquement des pièces de rechange d'origine. La sécurité de l'appareil de mesure sera ainsi préservée.
▶ Ne faites pas fonctionner l'appareil de mesure en atmosphère explosive, en présence de liquides, gaz ou poussières inflammables. L'appareil de mesure peut produire des étincelles susceptibles d'enflammer les poussières ou les vapeurs.
Lors du sciage de pièces, dont vous avez déterminé les angles à l'aide de cet appareil de mesure, respectez strictement les avertissements de sécurité et de travail de la scie utilisée (y compris les avertissements pour positionner et serrer la pièce). S'il n'est pas possible de régler les angles nécessaires sur une scie ou un type de scie, utilisez des méthodes de sciage alternatives. Les angles très aigus peuvent être coupés à l'aide d'une scie circulaire de table ou manuelle en utilisant un dispositif de serrage conique.
Description des prestations et du produit
Référez-vous aux illustrations qui se trouvent au début de la notice d'utilisation.
Utilisation conforme
L'appareil de mesure est destiné à la mesure et au report d'angles, au calcul d'angles d'onglet simples et doubles ainsi qu'au contrôle et à l'équerrage de lignes horizontales et verticales.
L'appareil de mesure est approprié pour une utilisation en intérieur.
Éléments constitutifs
La numérotation des éléments de l'appareil se réfère à la représentation de l'appareil de mesure sur la page graphique.
(1) Branche mobile
(2) Prolongement de branche
(3) Branche de base
(4) Écran rétro-éclairé
(5) Niveau à bulle pour orientation horizontale
(6) Niveau à bulle pour orientation verticale
(7) Touche de coupe d'onglet double COM
(8) Touche de coupe d'onglet simple MTR
(9) Touche Hold/Clear Hold
(10) Touche pour angle supplémentaire 180°
(11) Touche Marche/Arrêt
(12) Compartiment à pile
(13) Numéro de série
(14) Blocage du couvercle du compartiment à piles
(15) Couvercle du compartiment à piles
(16) Échelle graduée sur le prolongement de branche
Affichages
(a) Valeur de mesure
(b) Voyant lumineux indiquant l'état de charge des piles/alerte piles faibles
(c) Indicateur pour angle supplémentaire SUP
(d) Indicateur pour angle d'inclinaison SPR
(e) Indicateur pour angle de coin CNR
(f) Indicateur pour angle d'onglet horizontal MTR
(g) Indicateur pour angle d'onglet vertical BVL
(h) Indicateur pour valeur de mémorisation HOLD
Caractéristiques techniques
| Mesureur d'angle UniversalAngle | |
| Référence | 3 603 F76 0.. |
| Plage de mesure 0°-220° | |
| Précision de mesure | |
| – Angle ±0,2° | |
| – Fiole 1,5 mm/m | |
| Précision du calcul des angles ±0,1° | |
| Températures de fonctionnement -10 °C ... +50 °C | |
Bosch Power Tools 1 609 92A 85L | (14.11.2022)
36 | Français
Mesureur d'angle UniversalAngle
| Températures de stockage -20 °C ... +70 °C | |
| Altitude d’utilisation maxi 2 000 m | |
| Humidité d’air relative maxi 90 % | |
| Degré d’encrassement selon CEI 61010-1 2 | A) |
| Piles 2 piles 1,5 V LR6 | (AA) |
| Autonomie approx. 25 h | |
| Arrêt automatique après env. 5 min | |
| Longueur de branche 400 mm | |
| Poids selon EPTA-Procedure 01:2014 0,89 kg | |
| Dimensions 425 × 41 × 58 mm |
A) N'est conçu que pour les salissures/saletés non conductrices mais supporte occasionnellement la conductivité due aux phénomènes de condensation.
Le numéro de série (13) inscrit sur la plaque signalétique permet une identification précise de votre appareil de mesure.
Montage
Mise en place/remplacement des piles (voir figure A)
Il est recommandé d'utiliser des piles alcalines au manganèse.
Pour ouvrir le couvercle du compartiment à piles (15), appuyez sur le verrouillage (14) et retirez le couvercle du compartiment à piles. Insérez les piles. Respectez ce faisant la polarité indiquée sur le graphique qui se trouve à l'intérieur du compartiment à piles.
Quand l'alerte piles faibles (b) apparaît pour la première fois sur l'écran pendant le fonctionnement, il est encore possible de prendre des mesure pendant 1 à 2 heures.
Quand l'alerte piles (b) clignote, il faut remplacer les piles. Il n'est plus possible d'effectuer de mesures.
Remplacez toujours toutes les piles en même temps. N'utilisez que des piles de la même marque et de même capacité.
Sortez les piles de l'appareil de mesure si vous savez qu'il ne sera pas utilisé pendant une période prolongée. Les piles risquent de se corro-
der et de se décharger quand l'appareil de mesure n'est pas utilisé pendant une longue durée.
Mise en place du prolongement de branche (voir figure B)
Poussez le prolongement de la branche (2) par l'avant sur la branche mobile (1). Faites glisser le prolongement de branche aussi loin que nécessaire au-dessus de l'articulation de l'appareil de mesure.
Fonctionnement
Mise en marche
Protégez l'appareil de mesure contre l'humidité, ne l'exposez pas directement aux rayons du soleil.
N'exposez pas l'appareil de mesure à des températures extrêmes ou de brusques variations de température. Ne le laissez p. ex. pas trop longtemps dans une voiture exposée au soleil. Après un brusque changement de température, attendez que l'appareil de mesure prenne la température ambiante avant de l'utiliser. Des températures extrêmes ou de brusques changements de température peuvent réduire la précision de l'appareil de mesure.
- Maintenez les surfaces et bords de l'appareil de mesure propres. Protégez l'appareil de mesure contre les chocs et les coups. Des particules d'encrassement ou des déformations pourraient entraîner des mesures erronées.
Mise en marche/arrêt
Pour mettre en marche l'appareil de mesure, appuyez sur la touche Marche/Arrêt (11).
Après avoir mis l'appareil de mesure en marche, celui-ci se trouve en mode de fonctionnement « Mesure standard ».
Pour arrêter l'appareil de mesure, appuyez sur l'interrupteur Marche/Arrêt (11).
Si au bout de 5 minutes env. aucune action n'a été effectuée, l'appareil de mesure s'arrête automatiquement afin de ménager les piles.
38 | Français
Alignement au moyen des niveaux à bulle
Avec le niveau à bulle (5), vous alignez l'appareil de mesure horizontalement et avec le niveau à bulle (6), vous l'alignez verticalement.
Il est possible d'utiliser l'appareil de mesure également en tant que niveau à bulle pour contrôler des horizontales ou des verticales. À cet effet, placez l'appareil de mesure sur la surface à contrôler.
Mode de fonctionnement « Mesure standard »
À chaque fois que l'on met l'appareil de mesure en marche, celui-ci se trouve en mode de fonctionnement « Mesure standard ».
Mesure d'angle (voir figures C–E)
Placez les surfaces de la branche mobile (1) et de la branche de base (3) sur les bords à mesurer. La valeur de mesure indiquée (a) correspond à l'angle intérieur w entre la branche de base et la branche mobile.
Cette valeur de mesure est affichée sur l'écran (4) jusqu'à ce que vous modifiez l'angle entre branche mobile (1) et branche de base (3).
Report d'angle (voir figure C)
Mesurez l'angle à reporter en positionnant la branche mobile et la branche de base sur l'angle de référence.
Placez l'appareil de mesure de sorte à ce qu'il touche la pièce dans la position souhaitée. Utilisez les branches comme règle pour tracer l'angle.
Veillez à ne pas modifier l'angle entre la branche mobile et la branche de base pendant le report.
Marquage d'angle (voir figure D)
Ouvrez la branche mobile et la branche de base jusqu'à ce que l'angle à marquer soit affiché dans l'affichage des valeurs de mesure (a).
Placez l'appareil de mesure de sorte à ce qu'il touche la pièce dans la position souhaitée. Utilisez les branches comme règle pour tracer l'angle.
Mémorisation d'une valeur de mesure
Pour mémoriser (HOLD) la valeur de mesure actuelle (a), appuyez sur la touche de mémorisation Hold (9).
La valeur de mesure reste affichée – indépendamment des mouvements de la branche de base et de la branche mobile – jusqu'à ce que la touche de mémorisation Hold (9) soit enfoncée.
Mesure avec la rallonge de branche (voir figures F-H)
Le prolongement de branches (2) permet une mesure d'angles quand la surface à mesurer est plus courte que la branche mobile (1).
Mettez en place le prolongement de branche (2) (voir « Mise en place du prolongement de branche (voir figure B) », Page 37). Posez la surface de la branche de base (3) et du prolongement de branche (2) sur le bord à mesurer.

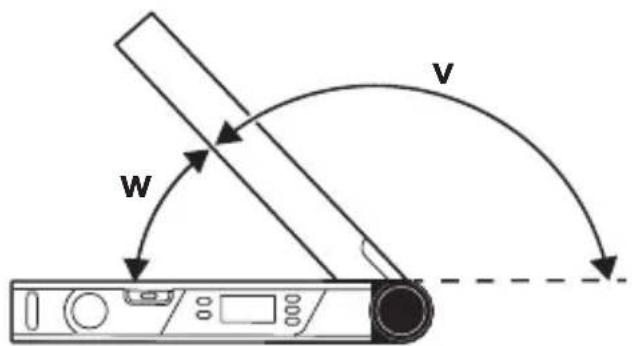

L'angle w apparaît sur l'écran entre branche de base et branche mobile comme valeur de mesure. Il est possible de calculer l'angle souhaité v entre la branche de base et le prolongement de branche comme suit :
$$ \mathbf {v} = 1 8 0 ^ {\circ} - \mathbf {w} $$
Quand vous appuyez sur la touche 180° (10), l'angle recherché v (angle supplémentaire) est calculé et affiché.
Mesure de « coupe d'onglets simples »
La mesure « Onglet simple » permet de calculer l'angle de coupe MTR quand deux pièces avec un angle d'onglet identique doivent former ensemble un angle extérieur x° inférieur à 180° (par ex. pour des plinthes de sol, des poteaux de rampe d'escalier ou des cadres photo).
40 | Français

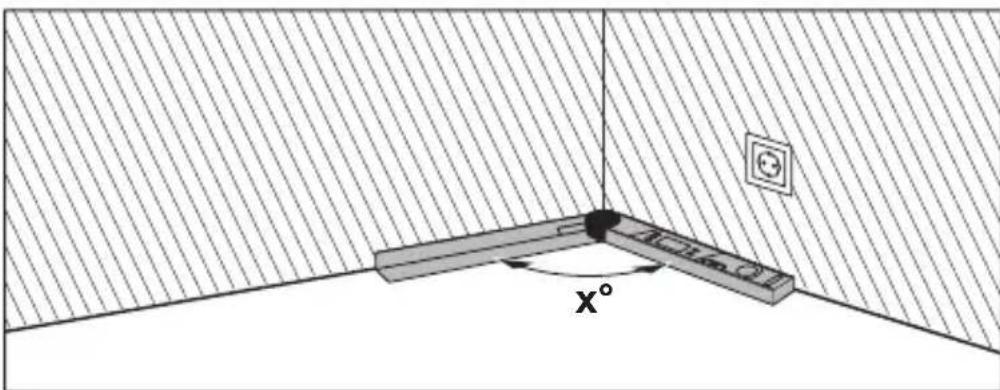

Si les pièces doivent être montées dans un coin (p. ex. pour plinthes), mesurez l'angle de coin x° en positionnant la branche mobile et la branche de base. Pour les angles donnés (p. ex. cadres), ouvrez la branche mobile et la branche de base jusqu'à ce que l'angle souhaité soit affiché sur l'écran.

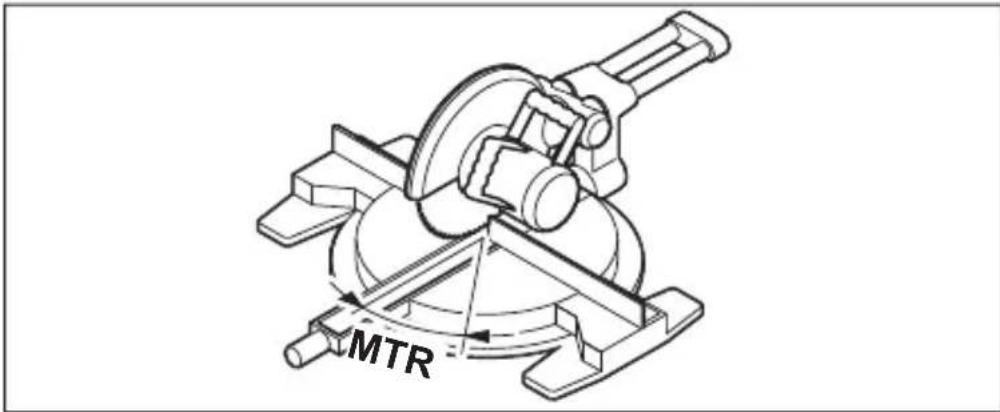

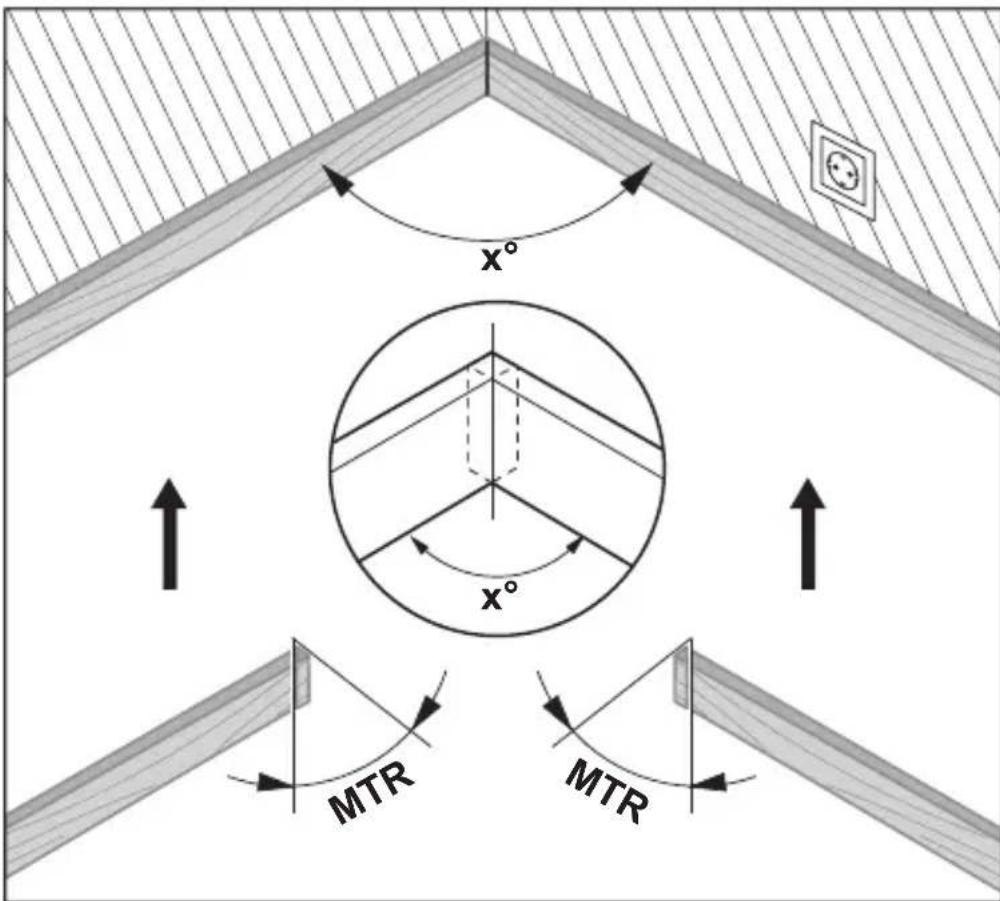

C'est l'angle d'onglet horizontal MTR (« Miter Angle » : angle d'onglet horizontal), duquel les deux pièces doivent être raccourcies, qui est déterminé.
Pour ces angles d'onglet, la lame de scie est positionnée verticalement par rapport à la pièce (l'angle d'onglet vertical est de 0°).
Appuyez sur la touche MTR (8). Tant que la touche MTR (8) reste actionnée, il apparaît sur l'écran l'angle d'onglet horizontal calculé MTR à régler sur la scie à onglets. En même temps, le voyant MTR s'allume à l'écran.
Remarque : L'angle d'onglet horizontal calculé MTR ne peut être utilisé directement que sur les scies à onglets radiales pour lesquelles les coupes verticales correspondent à un angle de 0°. Si les coupes verticales correspondent à un angle de 90°, l'angle à régler sur la scie se calcule comme suit : Angle à régler sur la scie = 90° – angle affiché MTR.
Mesure de « coupe d'onglets doubles »
La mesure de « coupe d'onglet double » (« Compound MTR ») sert à calculer des angles d'onglets horizontaux et verticaux quand deux pièces avec des angles multiples (par ex. des moulures de plafond) doivent se joindre parfaitement.
Mesurez d'abord l'angle d'inclinaison SPR et l'angle de coin CNR. À partir de ces deux valeurs, l'appareil de mesure calcule l'angle d'onglet horizontal MTR et l'angle d'onglet vertical BVL.
42 | Français
Effectuez les étapes de travail exactement dans l'ordre donné.

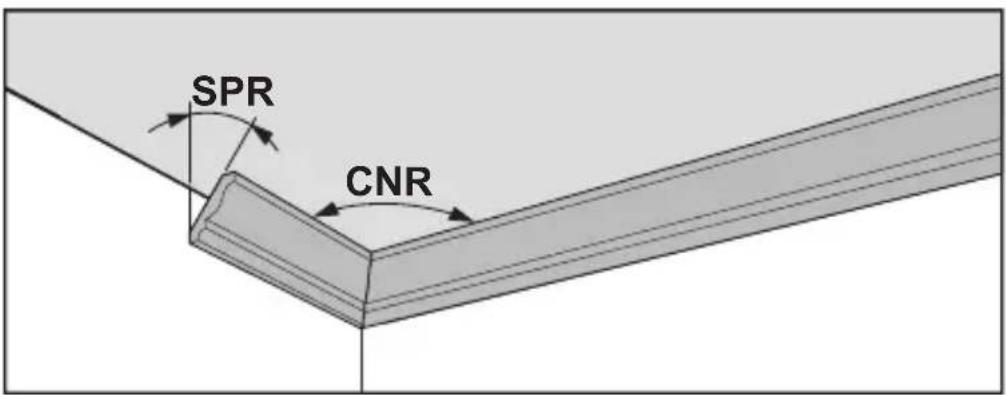

- SPR : Mémorisation de l'angle d'inclinaison (Spring Angle)
Pour la mémorisation de l'angle d'inclinaison, il existe deux possibilités :

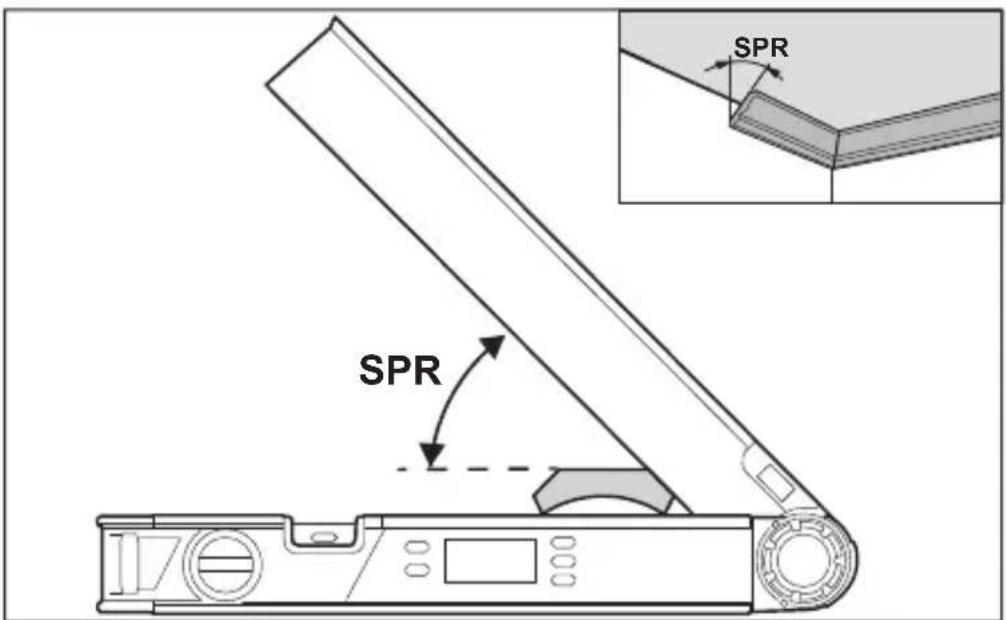

- Ouvrez la branche mobile et la branche de base jusqu'à ce que l'angle d'inclinaison soit affiché sur l'écran.
- Si l'angle d'inclinaison n'est pas connu, mesurez-le. Placez à cet effet la pièce à mesurer entre la branche de base et la branche mobile.
Si aucune mesure avec l'appareil de mesure n'est possible p. ex. pour des pièces très étroites ou très petites, utilisez des auxiliaires tels qu'une équerre, et réglez ensuite l'angle sur l'appareil de mesure.
Appuyez sur la touche COM (7) pour mémoriser l'angle d'inclinaison mesuré. SPR et l'angle actuel apparaissent sur l'écran.
- CNR : Mémorisation de l'angle de coin (Corner Angle)

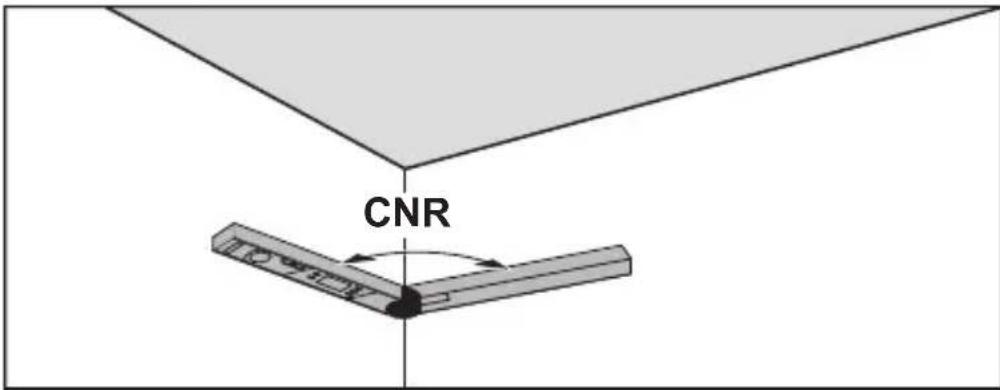

Pour mesurer l'angle de coin, appliquez la branche mobile et la branche de base à plat contre les murs ou réglez directement l'angle de coin sur l'appareil de mesure, s'il est connu.
Appuyez à nouveau sur la touche COM (7) pour mémoriser l'angle de coin mesuré. CNR et l'angle actuel apparaissent sur l'écran.

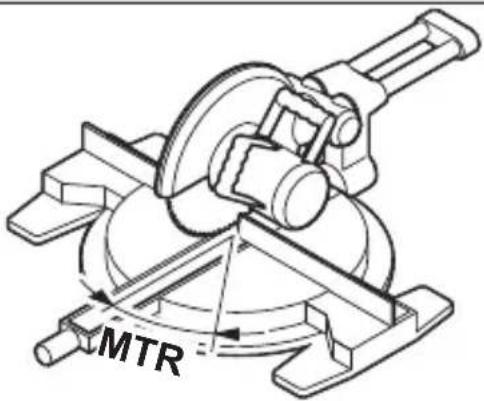

- MTR : Détermination de l'angle d'onglet horizontal (Miter Angle)
Appuyez à nouveau sur la touche COM (7). MTR et l'angle d'onglet horizontal déterminé pour la scie à onglets apparaissent sur l'écran. L'angle d'onglet horizontal définit l'angle de rotation de la table de sciage (MTR).
44 | Français
4. BVL : Détermination de l'angle d'onglet vertical (Bevel Angle)
Appuyez à nouveau sur la touche COM (7). BVL et l'angle d'onglet vertical déterminé pour la scie à onglets apparaissent sur l'écran.

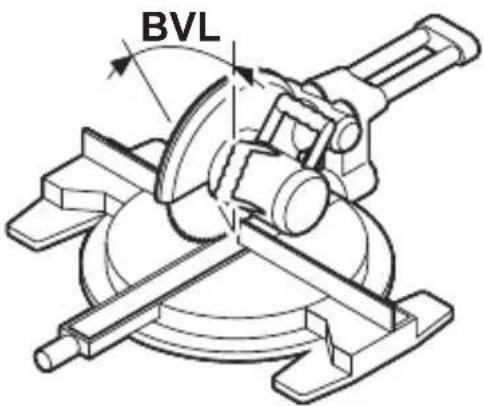

L'angle d'onglet vertical définit l'angle d'inclinaison de la lame (BVL).
Remarques sur le mode de fonctionnement « Coupe d'onglet double »
L'angle d'onglet horizontal calculé MTR ne peut être utilisé directement que sur les scies à onglets radiales pour lesquelles les coupes verticales correspondent à un angle de 0°. Si les coupes verticales correspondent à un angle de 90°, l'angle à régler sur la scie se calcule comme suit :
Angle à régler sur la scie = 90° - angle affiché MTR.
Entretien et Service après-vente
Nettoyage et entretien
Maintenez l'appareil de mesure propre.
N'immergez jamais l'appareil de mesure dans de l'eau ou dans d'autres liquides.
Nettoyez l'appareil à l'aide d'un chiffon doux et humide. N'utilisez pas de détergents ou de solvants.
Au cas où l'appareil de mesure serait exposé à la pluie pour une période assez longue, son fonctionnement peut être entravé. Une fois complètement sec, l'appareil de mesure est de nouveau prêt à être mis en service sans restrictions. Un calibrage n'est pas nécessaire.
Service après-vente et conseil utilisateurs
Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des informations sur les pièces de rechange sur le site :
www.bosch-pt.com
L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.
Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.
France
Réparer un outil Bosch n'a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouverez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouverez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes.
Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif
Tel.: 09 70 82 12 99 (Numéro non surtaxé au prix d'un appel local)
E-Mail : sav.outillage-electroportatif@fr.bosch.com
Vous êtes un revendeur, contactez :
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel.: (01) 43119006
E-Mail : sav-bosch.outillage@fr.bosch.com
Vous trouverez d'autres adresses du service après-vente sous :
Élimination des déchets
Prière de rapporter les instruments de mesure, leurs accessoires et les emballages dans un Centre de recyclage respectueux de l'environnement.
Ne jetez pas les appareils de mesure et les piles avec des ordures ménagères !
46 | Español
Seulement pour les pays de l'UE :
Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE) et sa transposition dans le droit national français, les appareils de mesure devenus inutilisables et conformément à la directive 2006/66/CE les piles/accus défectueux ou usagés doivent être mis de côté et rapportés dans un centre de collecte et de recyclage respectueux de l'environnement.
En cas de non-respect des consignes d'élimination, les déchets d'équipements électriques et électroniques peuvent avoir un impact négatif sur l'environnement et la santé des personnes du fait des substances dangereuses qu'ils contiennent.
Valable uniquement pour la France :
À DÉPOSER EN MAGASIN
À DÉPOSER
EN DÉCHÈTERIE
OU
Points de collecte sur www.quefairedemesdechets.fr
