MANUAL DE UTILIZADOR UniversalAngle BOSCH
Português ...... Página 59
Italiano ...... Pagina 72
Nederlands...... Pagina 85
Dansk ...... Side 97
Instruções de segurança
Devem ser lidas e respeitadas todas as instruções. Se o instrumento de medição não for utilizado em conformidade com as presentes instruções, as proteções integradas no instrumento de medição podem ser afetadas. CONSERVE BEM ESTAS
INSTRUÇÕES.
Só permita que o instrumento de medição seja convertado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurada a segurança do instrumento de medição.
- Não trabalhe com o instrumento de medição em áreas com risco de explosão, onde se encontram líquidos, gases ou pó inflamáveis. No instrumento de medição podem ser produzidas faíscas, que podem inflamar pós ou vapores.
Ao serrar peças para as quais tenha determinado o ângulo com este instrumento de medição, respeite sempre impreterivelmente as instruções de segurança e de trabalho da serra utilizada (incluindo as indicações para o posicionamento e aperto da peça). Se não for possível ajustar o ângulo necessário numa determinada serra ou tipo de serra, têm de ser aplicados métodos de serrar alternativos. Podem ser
60 | Português
cortados ângulos particularmente agudos utilizando um dispositivo de fixação cónico com uma serra de mesa ou serra circular.
Descrição do produto e do serviço
Respeite as figuras na parte da frente do manual de instruções.
Utilização adequada
O instrumento de medição destina-se a medir e transferir ângulos para calcular ângulos de meia-esquadria simples e duplos, assim como para verificar e alinhar planos horizontais e verticais.
O instrumento de medição é apropriado para a utilização em áreas interiores.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação do instrumento de medição na página de esquemas.
(1) Braço basculante
(2) Prolongamento da régua
(3) Régua de base
(4) Display iluminado
(5) Nível de bolha para o alinhamento horizontal
(6) Nível de bolha para o alinhamento vertical
(7) Tecla para meia-esquadria dupla COM
(8) Tecla para meia-esquadria simples MTR
(9) Tecla Hold/Clear Hold
(10) Tecla para ângulo suplementar 180°
(11) Tecla de ligar/desligar
(12) Compartimento da pilha
(14) Travamento da tampa do compartimento da pilha
(15) Tampa do compartimento da pilha
(16) Escala para prolongamento da régua
Elementos de indicação
(a) Valor de medição
(b) Indicador do nível de carga das pilhas/aviso de pilhas
(c) Indicador para ângulo suplementar SUP
(d) Indicador para ângulo de inclinação SPR
(e) Indicador para ângulo do canto CNR
(f) Indicador para ângulo de meia-esquadria horizontal MTR
(g) Indicador para ângulo de meia-esquadria vertical BVL
(h) Indicador para valor memorizado HOLD
Dados técnicos
| Medidor de ângulos digital UniversalAngle | |
| Número de produto | 3 603 F76 0.. |
| Amplitude de medição 0°–220° | |
| Precisão de medição | |
| – Ângulo ±0,2° | |
| – Nível de bolha 1,5 mm/m | |
| Precisão do cálculo do ângulo ±0,1° | |
| Temperatura de serviço –10 °C ... +50 °C | |
| Temperatura de armazenamento –20 °C ... +70 °C | |
| Altura máx. de utilização acima da altura de referência | 2000 m |
| Humidade relativa máx. 90 % | |
| Grau de sujidade de acordo com a IEC 61010-1 2 | A) |
| Pilhas 2 × 1,5 V LR6 (AA) | |
| Duração de funcionamento aprox. 25 h | |
| Dispositivo de desligamento automático após aprox. 5 min | |
| Comprimento da régua 400 mm | |
| Peso conforme EPTA-Procedure 01:2014 0,89 kg | |
62 | Português
Dimensões 425 × 41 × 58 mm
A) Só surge sujidade não condutora, mas ocasionalmente é esperada uma condutividade temporária causada por condensação. Para uma identificação inequívoca do seu instrumento de medição, consulte o número de série (13) na placa de características.
Montagem
Colocar/trocar pilhas (ver figura A)
Para a operação do instrumento de medição, é recomendável utilizar pilhas de mangano alcalino.
Para abrir a tampa do compartimento das pilhas (15) prima o travamento (14) e retire a tampa. Insira as pilhas. Tenha atenção à polaridade correta de acordo com a representação no interior do compartimento das pilhas.
Se surgir a indicação de aviso de pilhas (b) durante o funcionamento pela primeira vez no display, ainda podem ser feitas medições por aprox. 1 a 2 horas.
Se o aviso de pilha (b) piscar, as pilhas têm de ser substituídas. Não é mais possível executar medições.
Substitua sempre todas as pilhas em simultâneo. Utilize apenas pilhas de um fabricante e com a mesma capacidade.
▶ Retire as pilhas do instrumento de medição se não forem utilizadas durante longos períodos. Em caso de armazenamento prolongado no instrumento de medição, as pilhas podem ficar corroídas ou descarregarse automaticamente.
Colocar o prolongamento da régua (ver figura B)
Coloque o prolongamento da régua (2) pela frente sobre a régua dobrável (1). Desloque o prolongamento da régua tanto quanto necessário sobre a articulação do instrumento de medição.
Funcionamento
Colocação em funcionamento
▶ Proteja o instrumento de medição da humidade e da radiação solar direta.
- Não exponha o instrumento de medição a temperaturas extremas ou oscilações de temperatura. Não os deixe, p. ex., ficar durante muito tempo no automóvel. No caso de oscilações de temperatura maiores, deixe o instrumento de medição atingir a temperatura ambiente antes de o utilizar. No caso de temperaturas ou de oscilações de temperatura extremas é possível que a precisão do instrumento de medição seja prejudicada.
Mantenha as superfícies de apoio os lados de encosto do instrumento de medição limpos. Proteja o instrumento de medição contra golpes e pancadas. Partículas de sujidade ou deformações podem provocar erros de medição.
Ligar/desligar
Para ligar o instrumento de medição prima a tecla de ligar/desligar (11).
Depois de ligado, o instrumento de medição encontra-se no modo de operação "Medição padrão".
Para desligar o instrumento de medição, prima novamente a tecla de ligar/desligar (11).
Se não for realizada nenhuma ação durante aprox. 5 min, o instrumento de medição desliga-se automaticamente para efeitos de economia das pilhas.
Alinhar com os níveis de bolha de ar
Com o nível de bolha de ar (5) pode nivelar o instrumento de medição na horizontal e na vertical com o nível de bolha de ar (6).
O instrumento de medição também pode ser utilizado como um nível de bolha de ar, para o controlo de linhas horizontais ou verticais. Agora deverá colocar o instrumento de medição sobre a superfície a ser controlada.
Modo de operação "Medição padrão"
De cada vez que é ligado, o instrumento de medição encontra-se no modo de operação "Medição padrão".
64 | Português
Medir ângulos (ver figuras C–E)
Encoste a régua dobrável (1) e a régua de base (3) às arestas a medir. O valor de medição exibido (a) corresponde ao ângulo interno w entre a régua de base e a régua dobrável.
Este valor de medição é exibido no display (4) até alternar o ângulo entre a régua dobrável (1) e a régua de base (3).
Transferir ângulo (ver figura C)
Meça o ângulo a ser transferido, colocando as réguas dobrável e de base no ângulo predefinido.
Encostar o instrumento de medição, com a posição desejada, na peça a ser trabalhada. Utilize as réguas como guia para aplicar o ângulo.
Certifique-se de que a régua dobrável e a régua de base não são movidas durante a transferência.
Deduzir ângulo (ver figura D)
Abra as réguas dobrável e de base até a indicação do valor de medição (a) do ângulo a deduzir ser exibida.
Encostar o instrumento de medição, com a posição desejada, na peça a ser trabalhada. Utilize as réguas como guia para aplicar o ângulo.
Guardar o valor de medição
Para guardar (HOLD) do valor de medição atual (a) prima a tecla de memorização Hold (9).
Independentemente dos movimentos da régua dobrável e da régua de base, o valor de medição é apresentado até que volte a pressionar a tecla de memorização Hold (9).
Medir com o prolongamento da régua (ver figuras F-H)
O prolongamento da régua (2) permite a medição de ângulos, se a superfície de encosto for mais curta do que a régua dobrável (1).
Coloque o prolongamento da régua (2) (ver "Colocar o prolongamento da régua (ver figura B)", Página 62). Encoste a régua de base (3) e o prolongamento da régua (2) às arestas a medir.

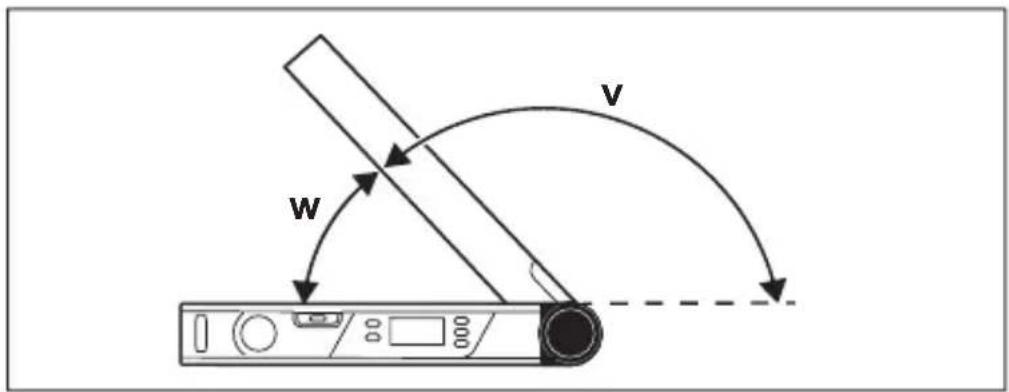

No display é exibido como valor de medição o ângulo w entre a régua de base e a régua dobrável. O ângulo procurado v entre a régua de base e o prolongamento da régua podem ser calculados da seguinte forma:
$$ \mathbf {v} = 1 8 0 ^ {\circ} - \mathbf {w} $$
Se premir a tecla 180° (10), o ângulo procurado v (ângulo suplementar) é calculado e exibido.


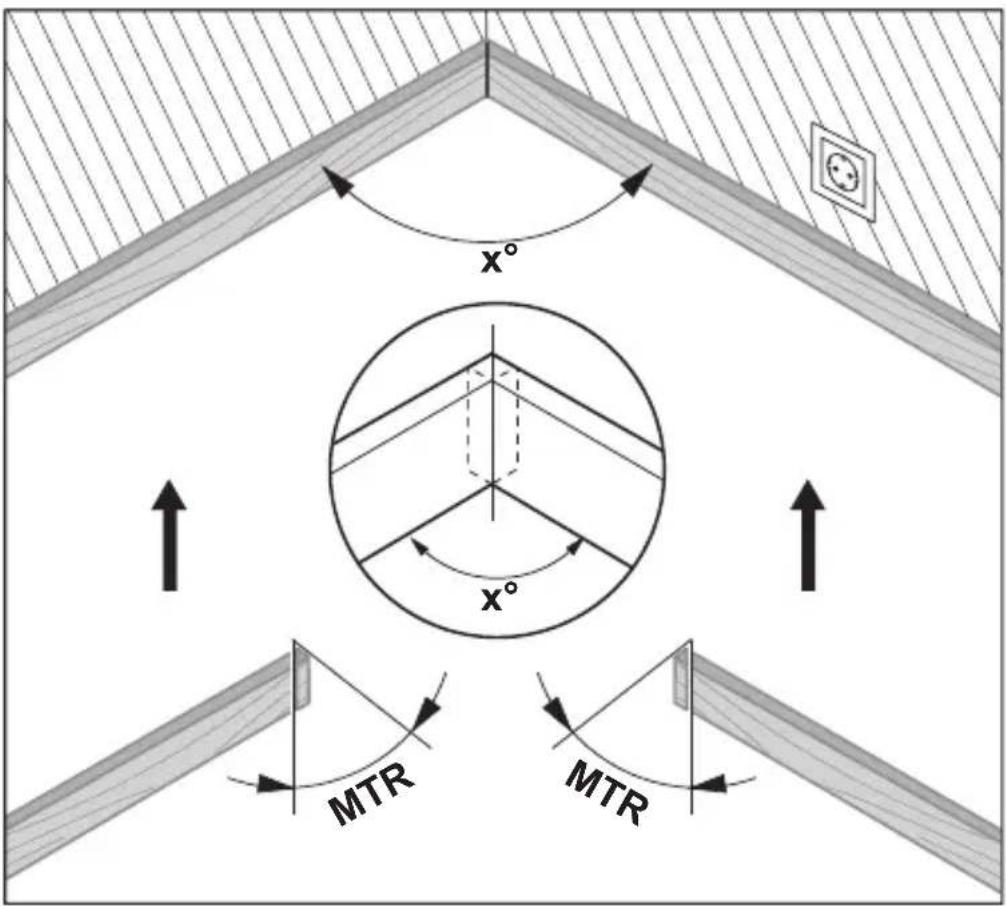

W VMedição "Meia-esquadria simples"
A medição "Meia-esquadria simples" serve para calcular o ângulo de corte MTR, quando duas peças com a mesma meia-esquadria devem formar em conjunto um qualquer ângulo exterior x° inferior a 180° (p. ex. para tramelas de soalho, colunas de corrimões ou molduras de quadros).

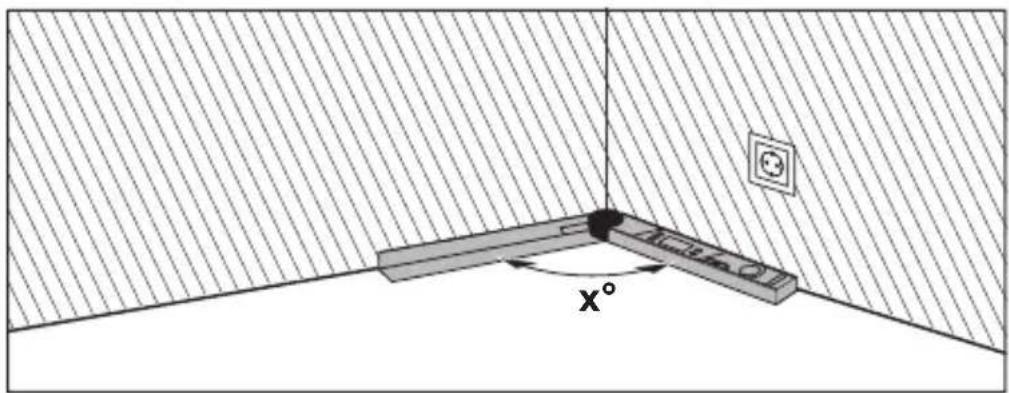

Se as peças tiverem que ser adaptadas a um canto (p. ex. para tramelas de soalho), meça o ângulo do canto x° colocando as réguas dobrável e de base. Para ângulos predefinidos (p. ex. molduras de quadros) abra as réguas dobrável e de base até ser exibido no display o ângulo pretendido.
66 | Português
É calculado o ângulo de meia-esquadria horizontal MTR ("Miter Angle": ângulo de meia-esquadria horizontal), com que as duas peças devem ser encurtadas. Nestes cortes em meia-esquadria, a lâmina de serra fica na vertical em relação à peça (o ângulo de meia-esquadria vertical é de 0°).


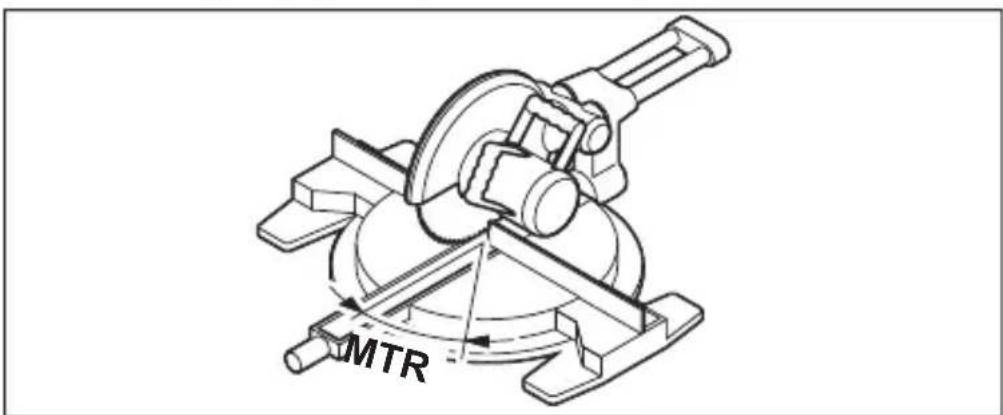

MTRPrima a tecla MTR (8). Enquanto mantiver pressionada a tecla MTR (8) é apresentado o ângulo de meia-esquadria horizontal calculado MTR que deve
ser ajustado na serra de meia-esquadria. Em simultâneo, o indicador MTR acende no display.
Nota: O ângulo de meia-esquadria horizontal calculado MTR só pode ser adotado para serras de meia-esquadria, na qual a definição para cortes verticais é de 0°. Se a definição para cortes verticais for de 90°, tem de calcular o ângulo para a serra da seguinte forma:
90° – ângulo indicado MTR = ângulo a ser definido na serra.

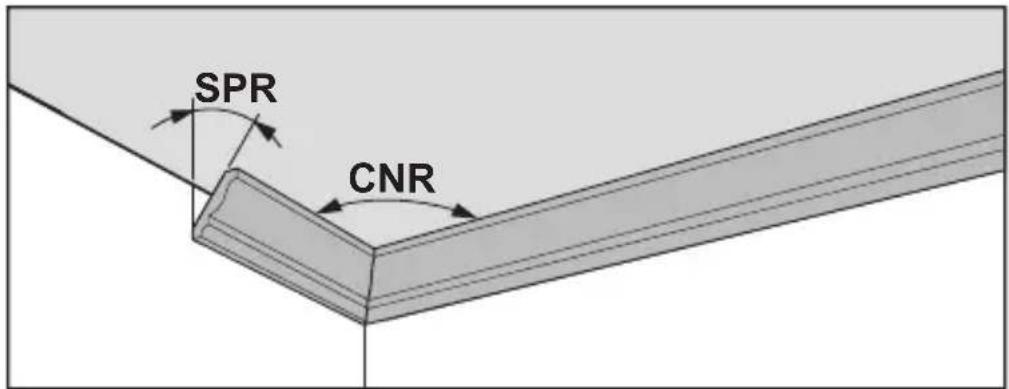

Medição "Meia-esquadria dupla"
A medição "Meia-esquadria dupla" ("Compound MTR") serve para calcular ângulos de meia-esquadria horizontais e verticais quando duas peças com múltiplos ângulos (p. ex. tramelas de teto) devem encostar exatamente uma na outra.
Meça primeiro o ângulo de inclinação SPR e o ângulo do canto CNR. O instrumento de medição calcula então o ângulo de meia-esquadria horizontal MTR e o ângulo de meia-esquadria vertical BVL.
68 | Português

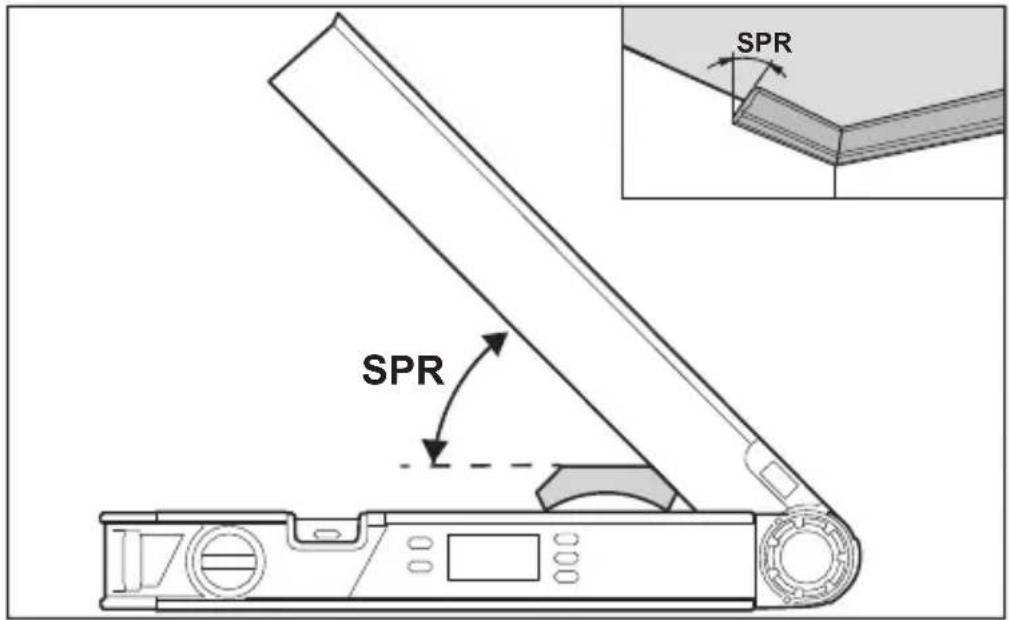

1. SPR: guardar o ângulo de inclinação (Spring Angle)
- Abra a régua dobrável e a régua de base o suficiente para que o ângulo de inclinação desejado apareça no display.
- Se o ângulo de inclinação for desconhecido, meça-o. Para tal deverá colocar a peça a ser trabalhada entre o braço basculante e o braço de base.
Se não for possível a medição com o instrumento no caso de peças especialmente pequenas, utilize meios auxiliares, como p. ex. um esquadro, e ajuste depois o ângulo no instrumento de medição.
Prima a tecla COM (7), para guardar o ângulo de inclinação medido para a meia-esquadria dupla. No display aparecem SPR e o ângulo atual.

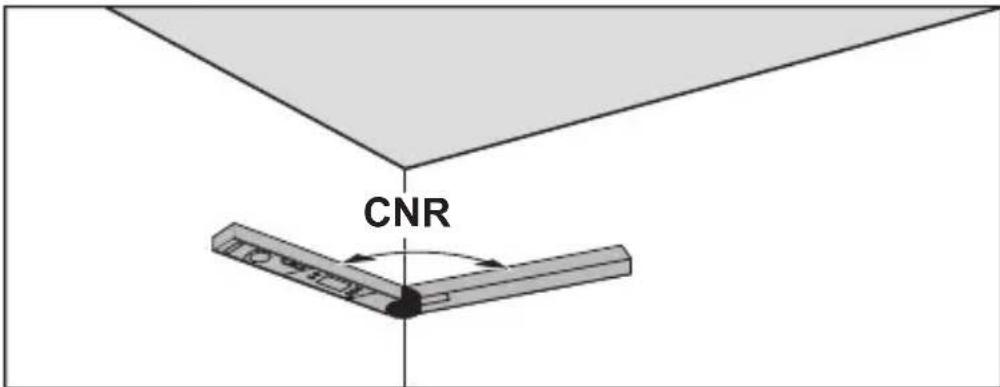

2. CNR: guardar o ângulo do canto (Corner Angle)
Prima novamente a tecla COM (7), para guardar o ângulo do canto medido para a meia-esquadria dupla. No display aparecem CNR e o ângulo atual.

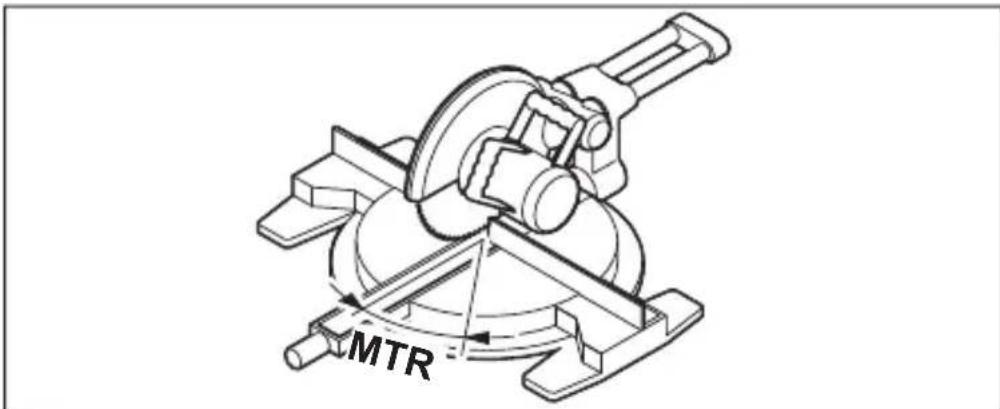

3. MTR: determinar o ângulo de meia-esquadria horizontal (Miter Angle)
70 | Português

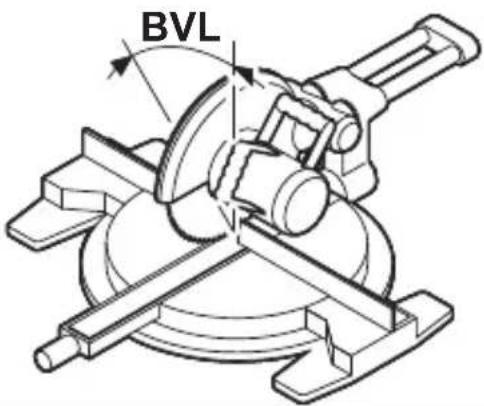

4. BVL: determinar o ângulo de meia-esquadria vertical (Bevel Angle)
A inclinação do disco de serra é determinada com a ajuda do ângulo de meia-esquadria vertical (BVL).
Indicações sobre o modo de operação "Meia-esquadria dupla"
O ângulo de meia-esquadria horizontal calculado MTR só pode ser adotado para serras de meia-esquadria, na qual a definição para cortes verticais é de 0°. Se a definição para cortes verticais for de 90°, tem de calcular o ângulo para a serra da seguinte forma:
90° – ângulo indicado MTR = ângulo a ser definido na serra.
Manutenção e assistência técnica
Manutenção e limpeza
Manter o instrumento de medição sempre limpo.
Não mergulhar o instrumento de medição na água ou em outros líquidos.
Limpar sujidades com um pano húmido e macio. Não utilize detergentes ou solventes.
Se o instrumento de medição for exposto durante muito tempo à chuva, poderão ocorrer problemas de funcionamento. O instrumento de medição está pronto para funcionar, assim que estiver completamente seco. Não é necessário calibrar.
Serviço pós-venda e aconselhamento
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.
Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Encontra outros endereços da assistência técnica em:
Os instrumentos de medição, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.
Não deite o instrumento de medição e as pilhas no lixo doméstico!
Apenas para países da UE:
Conforme a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos e a sua implementação na legislação nacional, é necessário recolher separadamente os instrumentos de medição que já não são usados e, de acordo com a Diretiva Europeia 2006/66/CE, as baterias/pilhas defeituosas e encaminhá-los para uma reciclagem ecológica.
No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúde humada devido à possível presença de substâncias perigosas.
