BRUKSANVISNING UniversalAngle BOSCH

Samtliga anvisningar ska läsas och beaktas. Om mätverktyget inte används i enlighet med de föreliggande instruktionerna, kan de inbyggda skyddsmekanismerna i mätverktyget påverkas. FÖRVARA DESSA ANVISNINGAR FÖR FRAMTIDA BRUK.

Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med originalreservdelar. Detta garanterar att mätverktygets säkerhet bibehålls.
Använd inte mätverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. I mätverktyget alstras gnistor, som kan antända dammet eller gaserna.
- Vid sågning i arbetsstycken där detta mätinstrument använts för bestämningen av vinkeln, följ alltid noggrant säkerhets- och

driftsanvisningarna för sågen (inklusive anvisningarna för arbetsstyckets placering och fastspänning). Om den vinkel som behövs inte kan ställas in på en bestämd såg eller typ av såg måste alternativa metoder användas för sågningen. Vinklar som är särskilt spetsiga kan sågas med en bords- eller handcirkelsåg om en konisk uppspänningsanordning används.

Produkt- och prestandabeskrivning

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Mätinstrumentet är avsett för mätning och överföring av vinklar, för beräkning av enkel och dubbel geringsvinkel samt för kontroll och inriktning av vågrätt och lodrätt.

Mätinstrumentet är lämpligt för mätning inomhus.

Avbildade komponenter

Numreringen av de avbildade komponenterna hänför sig till framställningen av mätinstrumentet på grafiksidan.

(1) Ställbart ben
(2) Benförlängning
(3) Basben
(4) Belyst display
(5) Libell för vågrät inriktning
(6) Libell för lodrät inriktning
(7) Knapp för dubbel gering COM
(8) Knapp för enkel gering MTR
(9) Knapp Hold/Clear Hold
(10) Knapp för tilläggsvinkel 180°
(11) På-/av-knapp
(12) Batterifack
(13) Serienummer
(14) Arretering av batterifackets lock

110 | Svensk

(15) Batterifackets lock
(16) Skala på benförlängning

Indikeringar

(a) Mätvärde
(b) Batteriladdningsindikator/batterivarning
(c) Indikator för tilläggsvinkel SUP
(d) Indikator för lutningsvinkel SPR
(e) Indikator för hörnvinkel CNR
(f) Indikator för horisontell geringsvinkel MTR
(g) Indikator för vertikal geringsvinkel BVL
(h) Indikator för värde i minnet HOLD

Tekniska data

Digital vinkelmätare UniversalAngle
Artikelnummer	3 603 F76 0..
Mätområde 0°-220°
Mätprecision
– Vinkel ±0,2°
– Vattenpasslibell 1,5 mm/m
Vinkelberäkningens precision ±0,1°
Drifttemperatur -10 °C ... +50 °C
Förvaringstemperatur -20 °C ... +70 °C
Max. användningshöjd över referenshöjd 2000 m
Relativ luftfuktighet max. 90 %
Nersmutsningsgrad enligt IEC 61010-1 2	A)
Batterier 2 × 1,5 V LR6 (AA)
Drifttid ca. 25 h
Avstängningsautomatik efter ca. 5 min
Benlängd 400 mm
Vikt enligt EPTA-Procedure 01:2014 0,89 kg

1 609 92A 85L | (14.11.2022)

Bosch Power Tools

Digital vinkelmätare UniversalAngle

Mått 425 × 41 × 58 mm

A) Endast en icke ledande smuts förekommer, men som på grund av kondens kan bli tillfälligt ledande.

För entydig identifiering av ditt mätinstrument finns serienumret (13) på typskylten.

Montering

Sätta in/byta batterier (se bild A)

Alkaliska mangan-batterier rekommenderas för mätinstrumentet.

För att öppna batterifackets lock (15), tryck på spärren (14) och ta av det.

Sätt i batterierna. Se till att polerna hamnar rätt enligt bilden på insidan av batterifacket.

När indikeringen batterivarning (b) visas första gången på displayen kan mätningen ännu fortsätta i ca 1 till 2 timmar.

Om indikatorn för batterinivå (b) blinkar måste batterierna bytas ut. Inga fler mätningar kan göras.

Byt alltid ut alla batterier samtidigt. Använd bara batterier med samma kapacitet och från samma tillverkare.

Ta ut batterierna från mätinstrumentet om du inte ska använda det under en längre period. Batterierna kan vid långtidslagring i mätverktyget korrodera och självurladdas.

Sätta på benförlängningen (se bild B)

Skjut benförlängningen (2) framifrån på det ställbara benet (1). Skjut på benförlängningen så långt som krävs över mätinstrumentets länk.

Drift

Driftstart

Skydda mätinstrumentet mot fukt och direkt solljus.

▶ Utsätt inte mätinstrumentet för extrema temperaturer eller stora temperatursvängningar. Låt det inte ligga exempelvis i bilen under en längre period. Låt mätinstrumentet bli tempererat igen efter stora

112 | Svensk

temperatursvängningar innan du använder det. Vid extrema temperaturer eller temperatursvängningar kan mätinstrumentets precision påverkas.

Håll mätinstrumentets anliggningsytor och -kanter rena. Skydda mätinstrumentet mot slag och stötar. Smutspartiklar och deformationer kan leda till felmätningar.

In- och urkoppling

För inkoppling av mätinstrumentet, tryck på på-av-knappen (11).

Efter inkoppling befinner sig mätinstrumentet i driftsättet "Standardmätning".

För urkoppling av mätinstrumentet, tryck på på-av-knappen (11).

Efter ca. 5 min utan verksamhet stängs mätinstrumentet av automatiskt för att skona batterierna.

Inriktning med vattenpass

Med vattenpasset (5) kan mätinstrumentet ställas in vägrätt och med vattenpasset (6) lodrätt.

Mätinstrumentet kan användas som vattenpass för att kontrollera vågräta eller lodräta plan. Placera mätinstrumentet på den yta som ska kontrolleras.

Driftsätt "Standardmätning"

Efter varje inkoppling befinner sig mätinstrumentet i driftsättet "Standardmätning".

Mäta en vinkel (se bild C–E)

Lägg det ställbara benet (1) och basbenet (3) stadigt mot ytan på de kanter som ska mätas. Det visade mätvärdet (a) motsvarar den inre vinkeln w mellan basbenet och det ställbara benet.

Detta mätvärde visas på displayen (4) tills du ändrar vinkeln mellan det ställbara benet (1) och basbenet (3).

Överföra en vinkel (se bild C)

Mät den vinkel som ska överföras genom att placera det ställbara benet och basbenet på normvinkeln.

Placera mätinstrumentet i önskat läge mot arbetsstycket. Använd benen som linjal när vinkeln märks ut.

Se till att fällbenet och basbenet inte flyttas under överföringen.

Vinkelöverflyttning (se bild D)

Öppna det ställbara benet och basbenet tills mätvärdesindikeringen (a) visar den vinkel som ska flyttas över.

Placera mätinstrumentet i önskat läge mot arbetsstycket. Använd benen som linjal när vinkeln märks ut.

Spara mätvärde

För att spara (HOLD) aktuellt mätvärde (a) trycker du på minnesknappen Hold (9).

Mätvärdet visas oberoende av rörelser hos basbenet och det ställbara benet tills du trycker på minnesknappen Hold (9) igen.

Mäta med benförlängning (se bild F–H)

Benförlängningen (2) möjliggör vinkelmätning om anliggningsytan är kortare än det ställbara benet (1).

Sätt på benförlängningen (2) (se „Sätta på benförlängningen (se bild B)“, Sidan 111). Lägg basbenet (3) och benförlängningen (2) så att de ligger an mot de kanter som ska mätas.

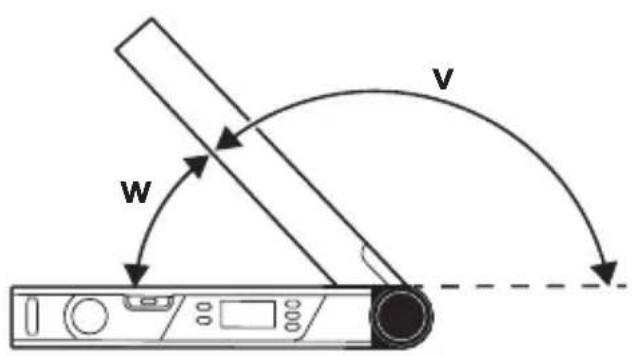

På displayen visas mätvärdet för vinkeln w mellan basbenet och det ställbara benet. Sökt vinkel v mellan basben och benförlängning kan beräknas enligt följande:

$$ \mathbf {v} = 1 8 0 ^ {\circ} - \mathbf {w} $$

Om du trycker på knappen 180° (10) beräknas och visas sökt vinkel v (supplementvinkel).

W V

114 | Svensk

Mätning "Enkel gering"

Mätningen "Enkel gering" är till för beräkning av sågvinkeln MTR när två arbetsstycken med samma gering tillsammans ska bilda valfri yttervinkel x° som är mindre än 180° (t.ex. för golvlister, trappräcken och tavelramar).

x°

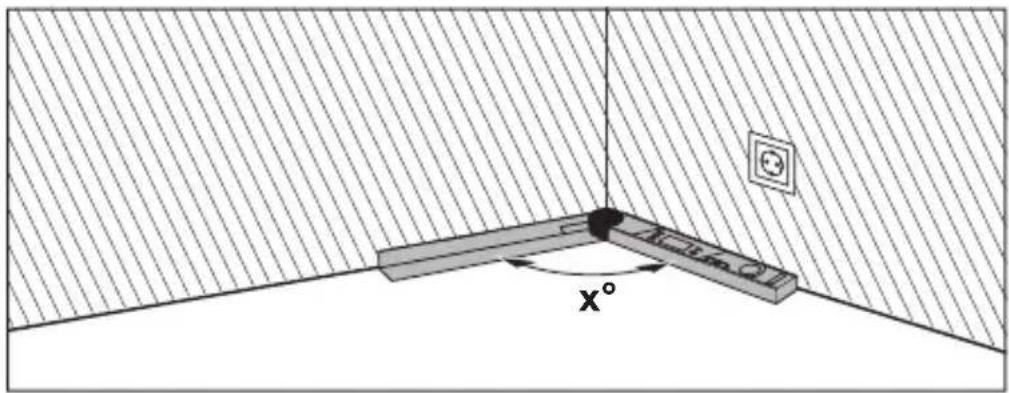

Om arbetsstyckena ska passas in i ett hörn (t. ex. golvlister) mäter man hörnvinkeln x° genom att lägga an det ställbara benet och basbenet. Om vinkeln är given (t. ex. tavelram) öppnar man det ställbara benet och basbenet tills den angivna vinkeln visas på displayen.

Svensk | 115

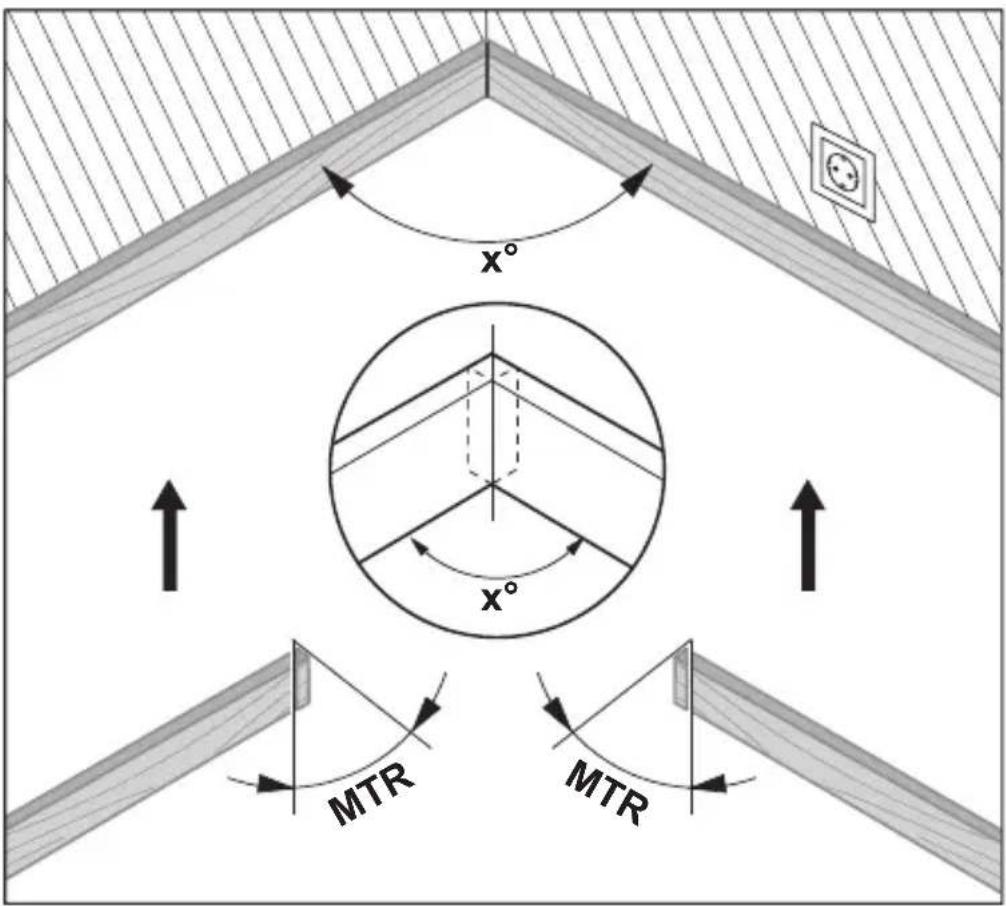

Den horisontella geringsvinkeln MTR ("Miter Angle": horisontell geringsvinkel) beräknas, som visar hur mycket de båda arbetsstyckena måste kapas. När dessa geringssågningar används riktas sågklinga lodrätt mot arbetsstycket (den vertikala geringsvinkeln är 0°).

MTR

116 | Svensk

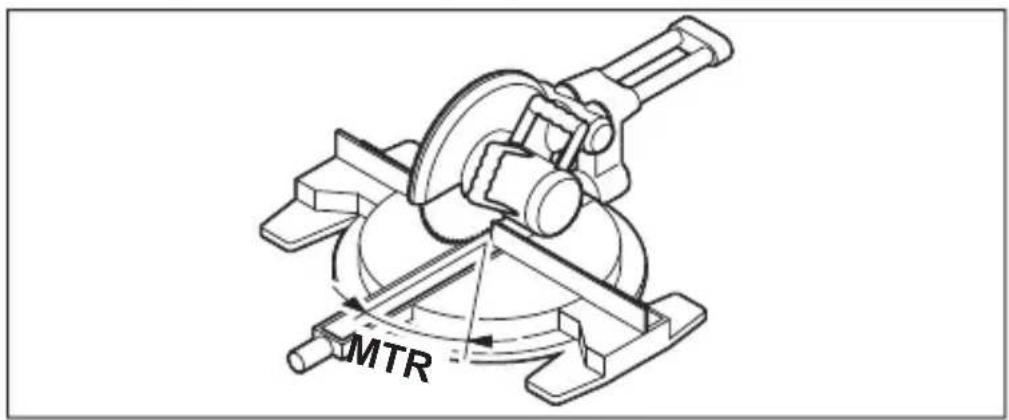

Tryck på knappen MTR (8). Sälänge knappen MTR (8) är intryckt visas den beräknade horisontella geringsvinkeln MTR som ska ställas in på kap- och geringssågen. Samtidigt tänds indikatorn MTR på displayen.

Observera: beräknad horisontell geringsvinkel MTR kan endast användas för kap- och geringssågar som visar 0° vid inställning av lodräta sågningar. Om inställningen för lodräta sågningar är 90° ska sågens vinkel beräknas på följande sätt:

90° – visad vinkel MTR = vinkeln som ska ställas in på sågen.

Mätning "Dubbel gering"

Mätningen "Dubbel gering" ("Compound MTR") är till för beräkning av horisontella och vertikala geringsvinklar när två arbetsstycken med multivinklar (t. ex. taklister) stöter exakt på varandra.

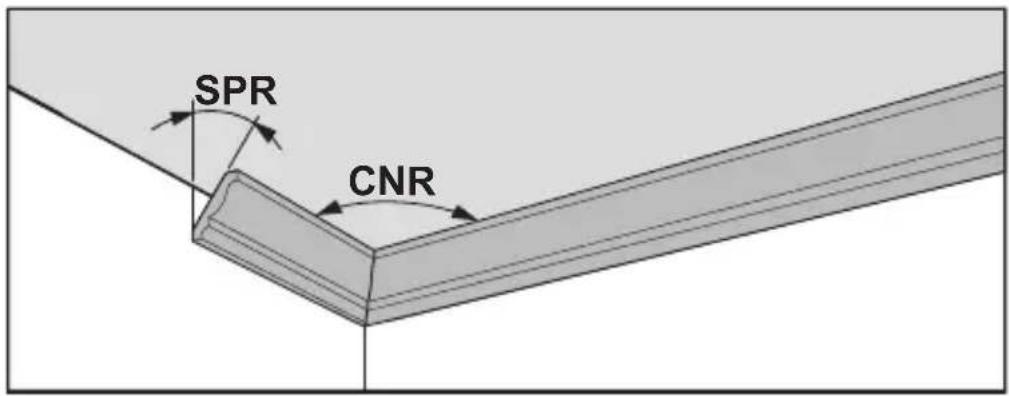

Mät därefter lutningsvinkeln SPR och hörnvinkeln CNR. Mätinstrumentet beräknar därefter den horisontella geringsvinkeln MTR och den vertikala geringsvinkeln BVL.

SPR CNR

Utför arbetsmomenten noggrant i den angivna ordningsföljden.

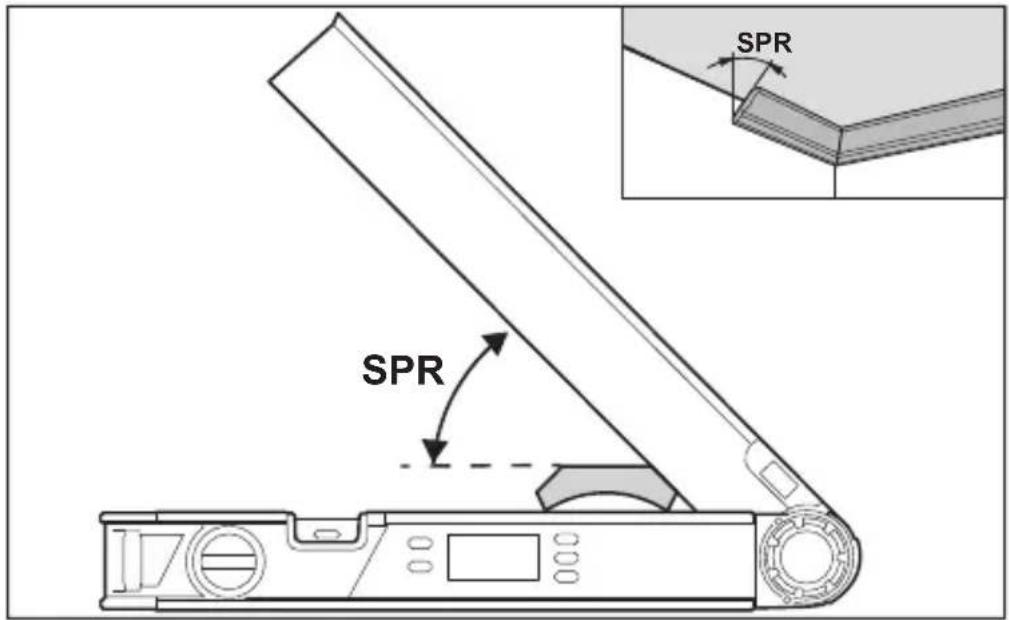

1. SPR: spara lutningsvinkeln (Spring Angle)

SPR SPR

För att spara lutningsvinkeln finns följande möjligheter:

• Öppna det ställbara benet och basbenet tills den önskade lutningsvinkeln visas på displayen.
  – Vid okänd lutningsvinkel, mät denna. Utför mätningen genom att placera arbetsstycket mellan det ställbar benet och basbenet.

Använd ett hjälpmedel, t. ex. en tumstock, om mätningen inte kan utföras på särskilt smala eller små arbetsstycken, och ställ sedan in vinkeln på mätinstrumentet.

Tryck på knappen COM (7) för att spara uppmätt lutningsvinkel för dubbel gering. På displayen visas SPR och aktuell vinkel.

Lägg fäll- och basbenet för att mäta hörnvinkeln mot väggen eller ställ in en känd hörnvinkel på mätinstrumentet.

Tryck på knappen COM (7) igen för att spara uppmätt hörnvinkel för dubbel gering. På displayen visas CNR och aktuell vinkel.

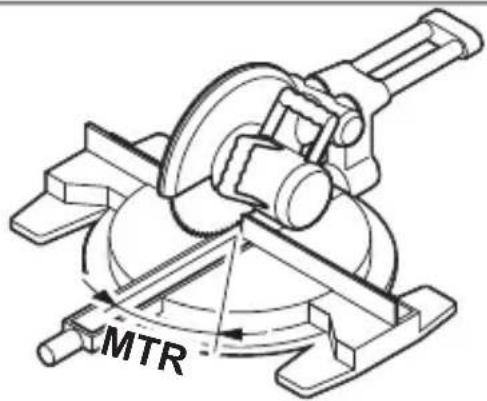

3. MTR: fastställa horisontell geringsvinkel (Miter Angle)

MTR

Tryck på knappen COM (7) igen. På displayen visas MTR och beräknad horisontell geringsvinkel för kap- och geringssågen. Med hjälp av den horisontella geringsvinkeln fastställs sågbordets vridning (MTR).

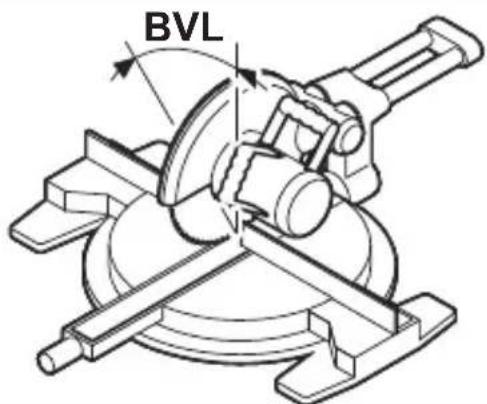

4. BVL: fastställa vertikal geringsvinkel (Bevel Angle)

BVL

Tryck på knappen COM (7) igen. På displayen visas BVL och beräknad vertikal geringsvinkel för kap- och geringssågen.

Med hjälp av den vertikala geringsvinkeln fastställs sågbladets lutning (BVL).

Anvisningar för driftsättet "Dubbel gering"

Beräknad horisontell geringsvinkel MTR kan endast användas för kap- och geringssågar som visar 0° vid inställning av lodräta sågningar. Om

inställningen för lodräta sågningar är 90° ska sågens vinkel beräknas på följande sätt:

90° – visad vinkel MTR = vinkeln som ska ställas in på sågen.

Underhåll och service

Underhåll och rengöring

Håll alltid mätinstrumentet rent.

Sänk inte ner mätinstrumentet i vatten eller andra vätskor.

Torka av smuts med en fuktig, mjuk trasa. Använd inga rengörings- eller lösningsmedel.

Om mätinstrumentet under en längre tid utsätts för regn kan dess funktion påverkas menligt. När mätinstrumentet torkats av ordentligt är det åter fullständigt funktionsdugligt. Ingen kalibrering krävs.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under: www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Du hittar fler kontaktuppgifter till service här:

Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

120 | Norsk

Släng inte mätverktyg och batterier i hushållsavfallet!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt ska förbrukade mätinstrument, och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier, samlas in separat och tillföras en miljöanpassad avfallshantering.

Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.
