GEBRUIKSAANWIJZING UniversalAngle BOSCH

Veiligheidsaanwijzingen

Alle aanwijzingen moeten gelezen en in acht genomen worden. Wanneer het meetgereedschap niet volgens de beschikbare aanwijzingen gebruikt wordt, kunnen de geïntegreerde veiligheidsvoorzieningen in het meetgereedschap belemmerd worden. BEWAAR DEZE AAN-

WIJZINGEN ZORGVULDIG.

Laat het meetgereedschap alleen repareren door gekwalificeerd geschoold personeel en alleen met originele vervangingsonderdelen.
Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.
▶ Werk met het meetgereedschap niet in een omgeving waar ontploffingsgevaar heerst en zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. In het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen.
Neem bij het zagen van werkstukken waarvoor u de hoeken met dit meetgereedschap heeft bepaald, altijd strikt nota van de veiligheids-aanwijzingen en werkinstructies van de gebruikte zaag (inclusief de aanwijzingen voor het plaatsen en spannen van het werkstuk). Als de noodzakelijke hoeken bij een bepaalde zaag of een zaagtype niet kunnen worden ingesteld, dan moeten alternatieve zaagmethodes worden gebruikt. Zeer spitse hoeken kunnen met behulp van een conische span- voorziening met een tafel- of handcirkelzaag worden gezaagd.

Beschrijving van product en werking

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het meetgereedschap is bestemd voor het meten en overbrengen van hoeken, voor het berekenen van enkele en dubbele verstekhoeken evenals voor het controleren en uitlijnen van horizontale lijnen en loodlijnen.

86 | Nederlands

Het meetgereedschap is geschikt voor gebruik binnenshuis.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het meetgereedschap op de pagina met afbeeldingen.

(1) Uitklapbeen
(2) Beenverlenging
(3) Basisbeen
(4) Verlicht display
(5) Libel voor horizontaal uitlijnen
(6) Libel voor verticaal uitlijnen
(7) Toets voor dubbel verstek COM
(8) Toets voor enkel verstek MTR
(9) Toets Hold/Clear Hold

(10) Toets voor supplementaire hoek 180°

(11) Aan/uit-toets

(12) Batterijvak

(13) Serienummer

(14) Vergrendeling van het batterijvakdeksel

(15) Batterijvakdeksel

(16) Schaal op beenverlenging

Aanduidingselementen

(a) Meetwaarde
(b) Batterij-oplaadaanduiding/batterijwaarschuwing
(c) Indicator voor supplementaire hoek SUP
(d) Indicator voor hellingshoek SPR
(e) Indicator voor hoekhelling CNR
(f) Indicator voor horizontale verstekhoek MTR
(g) Indicator voor verticale verstekhoek BVL
(h) Indicator voor geheugenwaarde HOLD

Technische gegevens

Digitale hoekmeter UniversalAngle
Productnummer	3 603 F76 0..
Meetbereik 0°–220°
Meetnauwkeurigheid
– Hoek ±0,2°
– Libel 1,5 mm/m
Nauwkeurigheid van de hoekberekening ±0,1°
Gebruikstemperatuur –10 °C ... +50 °C
Opslagtemperatuur –20 °C ... +70 °C
Max. gebruikshoogte boven referentiehoogte 2000 m
Relatieve luchtvochtigheid max. 90 %
Vervuilingsgraad volgens IEC 61010-1 2	A)
Batterijen 2 × 1,5 V LR6 (AA)
Gebruiksduur ca. 25 h
Automatische uitschakeling na ca. 5 min
Beenlengte 400 mm
Gewicht volgens EPTA-Procedure 01:2014 0,89 kg
Afmetingen 425 × 41 × 58 mm

A) Er ontstaat slechts een niet geleidende vervuiling, waarbij echter soms een tijdelijke geleidbaarheid wort verwacht door bedauwing.
Het serienummer (13) op het typeplaatje dient voor een duidelijke identificatie van uw meetgereedschap.

Montage

Batterijen plaatsen/vervangen (zie afbeelding A)

Voor het gebruik van het meetgereedschap wordt het gebruik van alkali-mangaanbatterijen aanbevolen.

Voor het openen van het batterijvakdeksel (15) drukt u op de vergrendeling (14) en neemt u het batterijvakdeksel weg. Plaats de batterij-

88 | Nederlands

en. Let er hierbij op dat de polen juist worden geplaatst volgens de afbeelding op de binnenkant van het batterijvak.

Als de aanduiding batterijwaarschuwing (b) tijdens het gebruik voor de eerste keer op het display verschijnt, dan kan nog ca. 1 tot 2 uur worden gemeten.

Als de batterijwaarschuwing (b) knippert, moeten de batterijen worden vervangen. Metingen zijn niet meer mogelijk.

Vervang altijd alle batterijen tegelijk. Gebruik alleen batterijen van één fabrikant en met dezelfde capaciteit.

▶ Haal de batterijen uit het meetgereedschap, wanneer u dit langere tijd niet gebruikt. De batterijen kunnen bij een langere periode van opslag in het meetgereedschap corroderen en zichzelf ontladen.

Beenverlenging aanbrengen (zie afbeelding B)

Schuif de beenverlenging (2) vanaf de voorkant op het uitklapbeen (1).

Schuif de beenverlenging zo ver als nodig over het scharnier van het meetgereedschap.

Gebruik

Ingebruikname

▶ Bescherm het meetgereedschap tegen vocht en fel zonlicht.
Stel het meetgereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bijv. niet gedurende langere tijd in de auto liggen. Laat het meetgereedschap bij grotere temperatuurschommelingen eerst op temperatuur komen, voordat u het in gebruik neemt. Bij extreme temperaturen of temperatuurschommelingen kan de nauwkeurigheid van het meetgereedschap nadelig beïnvloed worden.
Houd de oplegvlakken en aanlegkanten van het meetgereedschap schoon. Bescherm het meetgereedschap tegen stoten en schokken.

Vuildeeltjes of vervormingen kunnen tot verkeerde metingen leiden.

In-/uitschakelen

Voor het inschakelen van het meetgereedschap drukt u op de aan/uittoets (11).

Na het inschakelen bevindt het meetgereedschap zich in de modus „Standaardmeting“.

Voor het uitschakelen van het meetgereedschap drukt u op de aan/uittoets (11).

Als ca. 5 minuten lang geen actie wordt uitgevoerd, dan schakelt het meetgereedschap automatisch uit om de batterijen te sparen.

Uitlijnen met de libellen

Met de libel (5) kunt u het meetgereedschap horizontaal en met de libel (6) verticaal uitlijnen.

Zo kunt u het meetgereedschap ook als een waterpas voor het controleren van horizontale lijnen en loodlijnen gebruiken. Plaats daarvoor het meetgereedschap op het te controleren oppervlak.

Modus „Standaardmeting“

Telkens na het inschakelen bevindt het meetgereedschap zich in de modus „Standaardmeting“.

Hoeken meten (zie afbeeldingen C–E)

Leg het uitklapbeen (1) en het basisbeen (3) vlak tegen of op de te meten kanten. De aangegeven meetwaarde (a) komt overeen met de binnenhoek w tussen het basis- en het uitklapbeen.

Deze meetwaarde verschijnt zolang op het display (4) tot u de hoek tussen uitklapbeen (1) en basisbeen (3) verandert.

Hoeken overbrengen (zie afbeelding C)

Meet de over te brengen hoek door uitklap- en basisbeen tegen de vooraf opgegeven hoek te leggen.

Leg het meetgereedschap in de gewenste stand tegen het werkstuk. Gebruik de benen als liniaal voor het aantekenen van de hoek.

Zorg ervoor dat uitklap- en basisbeen tijdens het overbrengen niet bewogen worden.

Hoeken overbrengen (zie afbeelding D)

Open uitklap- en basisbeen zo ver tot in de meetwaarde-aanduiding (a) de over te brengen hoek verschijnt.

Leg het meetgereedschap in de gewenste stand tegen het werkstuk. Gebruik de benen als liniaal voor het aantekenen van de hoek.

90 | Nederlands

Meetwaarde opslaan

Voor het opslaan (HOLD) van de actuele meetwaarde (a) drukt u op de geheugentoets Hold (9).

De meetwaarde wordt onafhankelijk van bewegingen bij basis- en uitklapbeen zo lang aangegeven tot u weer op de geheugentoets Hold (9) drukt.

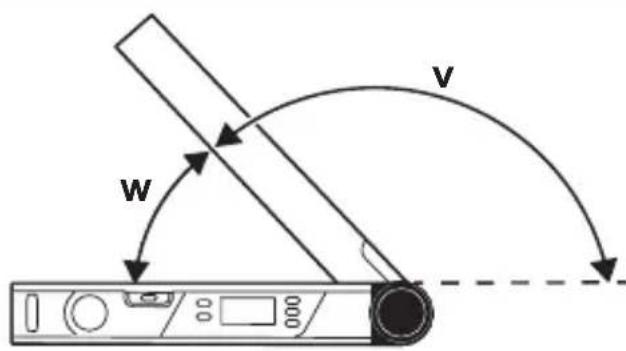

Meten met beenverlenging (zie afbeeldingen F-H)

De beenverlenging (2) maakt de hoekmeting mogelijk, wanneer het aanlegvlak korter is dan het uitklapbeen (1).

Breng de beenverlenging (2) aan (zie „Beenverlenging aanbrengen (zie afbeelding B)“, Pagina 88). Leg het basisbeen (3) en de beenverlenging (2) vlak tegen of op de te meten kanten.

Op het display verschijnt als meetwaarde de hoek w tussen basis- en uitklapbeen. De gezochte hoek v tussen basisbeen en beenverlenging kunt u als volgt berekenen:

$$ \mathbf {v} = 1 8 0 ^ {\circ} - \mathbf {w} $$

Wanneer u op de toets 180° (10) drukt, wordt de gezochte hoek v (supplementaire hoek) berekend en weergegeven.

W V

Meting „Enkel verstek“

De meting „Enkel verstek“ dient voor de berekening van de zaaghoek MTR, wanneer twee werkstukken met hetzelfde verstek samen een willekeurige buitenhoek x° kleiner dan 180° moeten vormen (bijv. voor vloerplinten, trapleuningpilaren of schilderijlijsten).

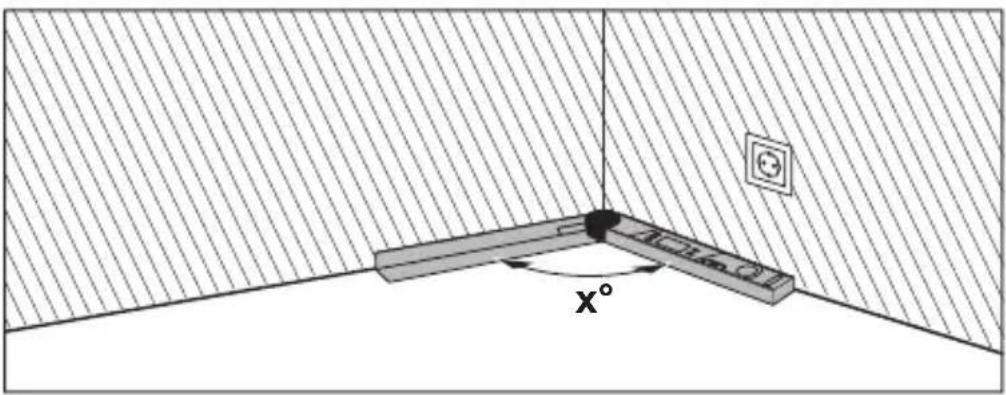

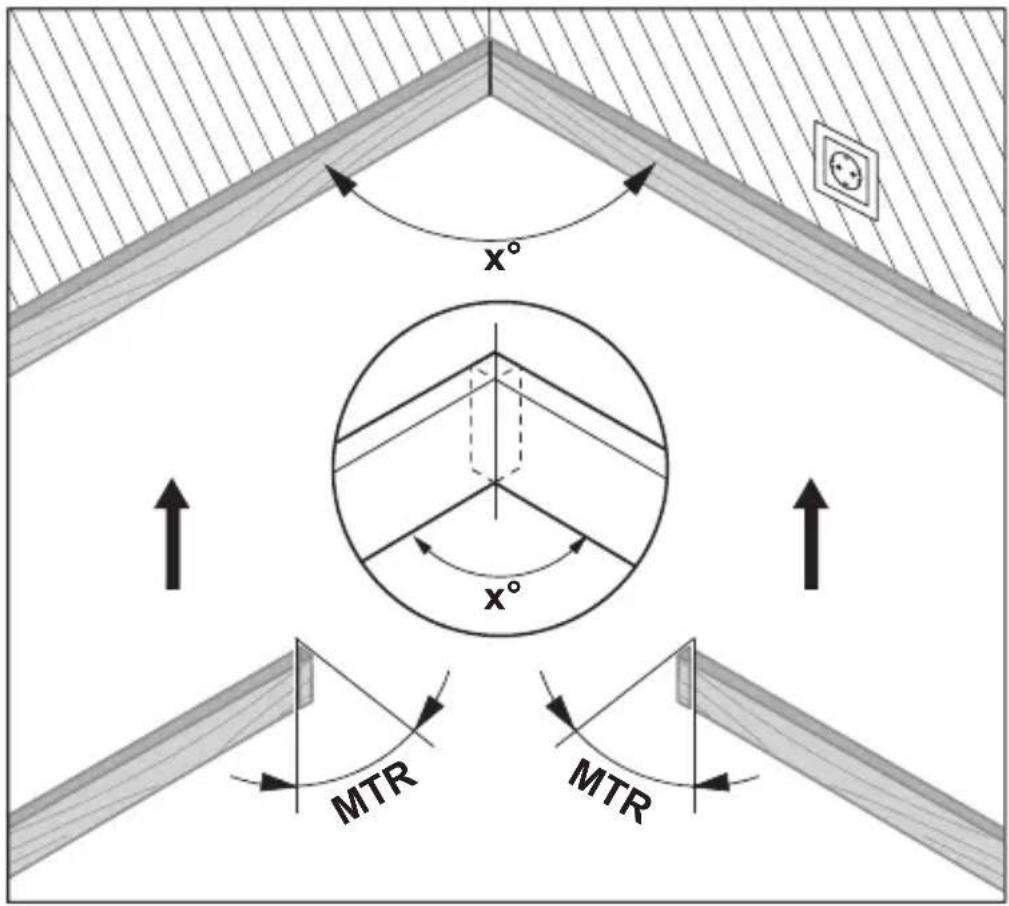

Als de werkstukken in een hoek moeten worden ingepast (bijv. voor vloer- plinten), dan meet u de hoekhelling x° door het aanleggen van uitklap- en bas- sisbeen. Voor vastgelegde hoeken (bijv. schilderijlijsten) opent u uitklap- en basisbeen zo ver tot de gewenste hoek op het display verschijnt.

De horizontale verstekhoek MTR („Miter Angle“: horizontale verstekhoek) wordt berekend waarmee de twee werkstukken moeten worden ingekort.

92 | Nederlands

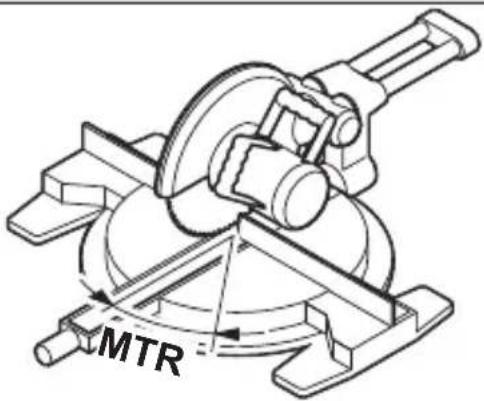

Het zaagblad staat bij deze manier van verstekzagen verticaal t.o.v. het werkstuk (de verticale verstekhoek bedraagt 0°).

MTR

Druk op de toets MTR (8). Zo lang u de toets MTR (8) ingedrukt houdt, verschijnt de berekende horizontale verstekhoek MTR die op de kap- en verstekzaag moet worden ingesteld. Tevens licht de indicator MTR in het display op.

Aanwijzing: De berekende horizontale verstekhoek MTR kan alleen voor kap- en verstekzagen worden overgenomen waarbij de instelling voor verticaal zagen 0° bedraagt. Als de instelling voor verticaal zagen 90° is, dan moet u de hoek voor de zaag als volgt berekenen:

90° – aangegeven hoek MTR = in te stellen hoek bij de zaag.

Meting „Dubbel verstek“

De meting „Dubbel verstek“ („Compound MTR“) dient voor de berekening van horizontale en verticale verstekhoeken, wanneer twee werkstukken met meervoudige hoeken (bijv. plafondplinten) elkaar exact moeten raken.

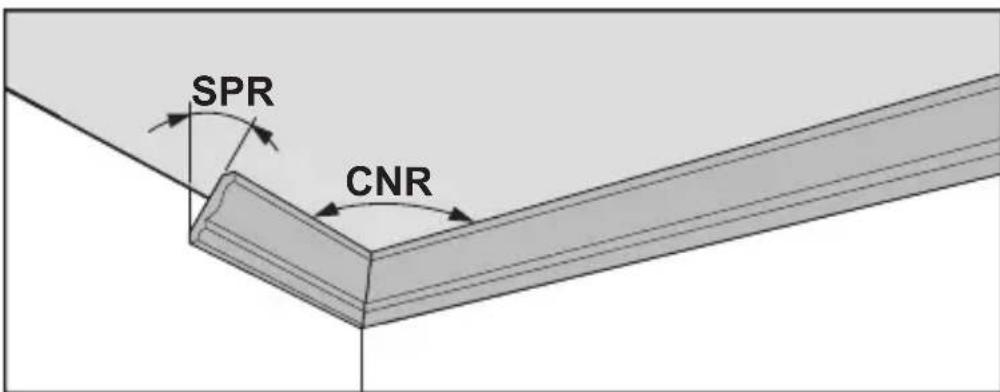

Meet eerst de hellingshoek SPR en de hoekhelling CNR. Het meetgereedschap berekent dan de horizontale verstekhoek MTR en de verticale verstekhoek BVL.

SPR CNR

Voer de stappen precies in de aangegeven volgorde uit.

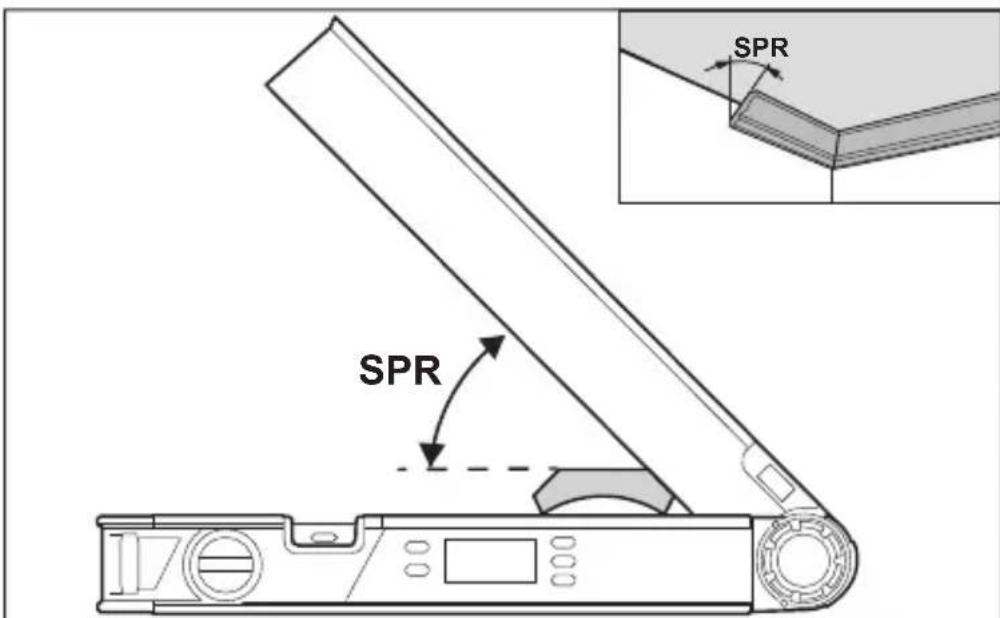

1. SPR: hellingshoek (Spring Angle) opslaan

SPR SPR

Voor het opslaan van de hellingshoek zijn er volgende mogelijkheden:

• Open het uitklap- en basisbeen zo ver tot de gewenste hellingshoek op het display verschijnt.
• Bij een onbekende hellingshoek meet u deze. Leg daarvoor het te meten werkstuk tussen uitklap- en basisbeen.

Als de meting bij zeer smalle of kleine werkstukken niet mogelijk is met het meetgereedschap, gebruik dan hulpmiddelen zoals bijv. een zwaai-haak, en stel de hoek dan bij het meetgereedschap in.

Druk op de toets COM (7) om de gemeten hellingshoek voor het dubbele verstek op te slaan. Op het display verschijnen SPR en de actuele hoek.

94 | Nederlands

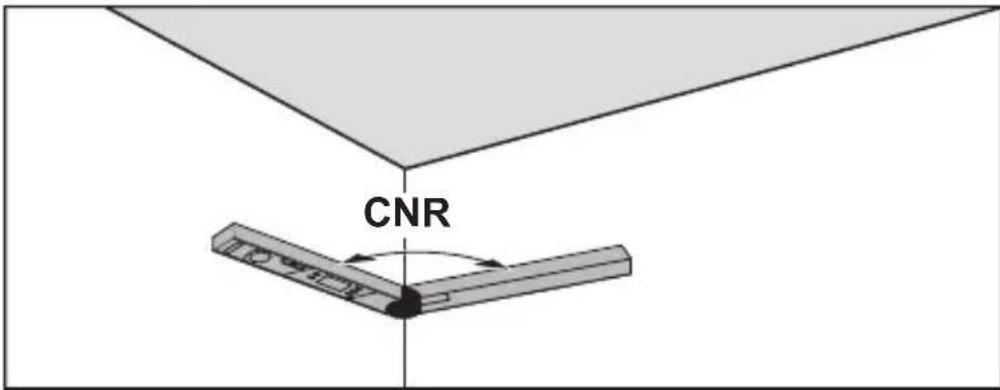

2. CNR: hoekhelling (Corner Angle) opslaan

CNR

Plaats het uitklap- en basisbeen voor het meten van de hoekhelling vlak te- gen de muren of stel een bekende hoekhelling bij het meetgereedschap in. Druk opnieuw op de toets COM (7) om de gemeten hoekhelling voor het dubbele verstek op te slaan. Op het display verschijnen CNR en de actuele hoek.

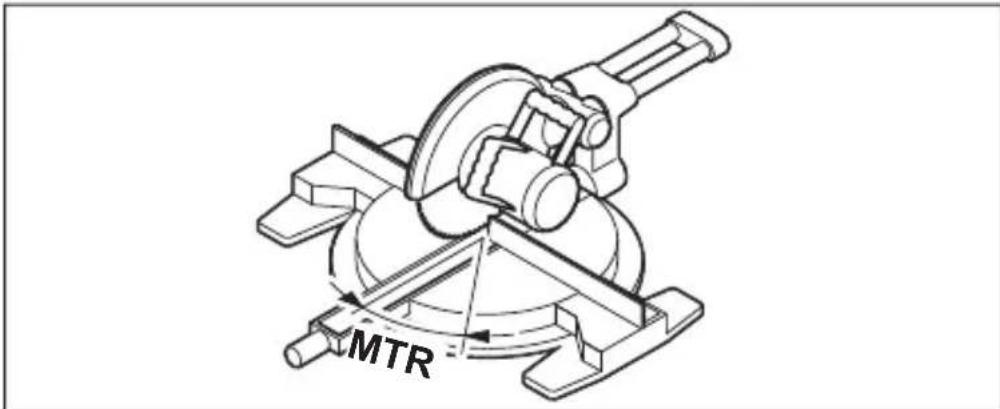

3. MTR: horizontale verstekhoek (Miter Angle) bepalen

MTR

Druk opnieuw op de toets COM (7). Op het display verschijnen MTR en de berekende horizontale verstekhoek voor de kap- en verstekzaag. Met behulp van de horizontale verstekhoek wordt de draaiing van de zaagtafel vastgelegd (MTR).

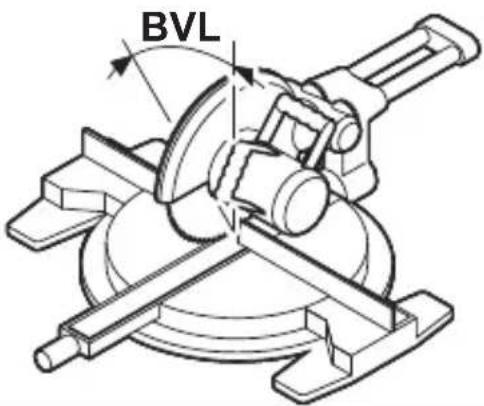

4. BVL: verticale verstekhoek (Bevel Angle) bepalen

BVL

Druk opnieuw op de toets COM (7). Op het display verschijnen BVL en de berekende verticale verstekhoek voor de kap- en verstekzaag.

Met behulp van de verticale verstekhoek wordt de helling van het zaagblad vastgelegd (BVL).

Aanwijzingen bij de modus „Dubbel verstek“

De berekende horizontale verstekhoek MTR kan alleen voor kap- en verstekzagen worden overgenomen waarbij de instelling voor verticaal zagen 0° bedraagt. Als de instelling voor verticaal zagen 90° is, dan moet u de hoek voor de zaag als volgt berekenen:

90° – aangegeven hoek MTR = in te stellen hoek bij de zaag.

Onderhoud en service

Onderhoud en reiniging

Houd het meetgereedschap altijd schoon.

Dompel het meetgereedschap niet in water of andere vloeistoffen.

Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen.

Als het meetgereedschap langdurig aan de regen wordt blootgesteld, kan de werking nadelig worden beïnvloed. Nadat het meetgereedschap volledig is afgedroogd, kan het echter weer onbeperkt worden gebruikt. Kalibreren is niet nodig.

96 | Nederlands

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Meetgereedschappen, accessoires en verpakkingen dienen op een voor het milieu verantwoorde manier te worden gerecycled.

Gooi meetgereedschappen en batterijen niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatie in nationaal recht moeten niet meer bruikbare meetgereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.
