Alle anvisningene må leses og følges. Hvis måleverktøyet ikke brukes i samsvar med de foreliggende anvisningene, kan de integrerte beskyttelsesinnretningene bli skadet. TA GODT VARE PÅ ANVISNINGENE.

▶ Reparasjon av måleverktøyet må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. På den måten opprettholdes sikkerheten til måleverktøyet.
Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damp.
Når du sager emner som du har beregnet vinkelen til med dette måleverktøyet, må du alltid følge sikkerhets- og arbeidsinstruksene som gjelder for sagen (inklusive anvisningene om posisjonering og fastspenning av emnet). Hvis de nødvendige vinklene ikke kan stilles inn på en bestemt sag eller sagtype, må det brukes alternative sagemetoder. Spesielt spisse vinkler kan sages med en bord- eller håndsirkelsag i kombinasjon med en konisk spenninnretning.

Produktbeskrivelse og ytelsesspesifikasjoner

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Måleverktøyet skal brukes til måling og overføring av vinkler, beregning av enkle og doble gjæringsvinkler og til kontroll og justering av horisontale og vertikale flater.

Måleverktøyet er egnet for innendørs bruk.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene refererer til bildet av måleverktøyet på illustrasjonssiden.

(1) Bevegelig ben
(2) Benforlenger
(3) Basisben
(4) Display med lys
(5) Libelle for vannrett nivellering
(6) Libelle for loddrett nivellering
(7) Knapp for dobbel gjæring COM
(8) Knapp for enkel gjæring MTR
(9) Knapp Hold/Clear Hold
(10) Knapp for supplementærvinkel 180°
(11) Av/på-knapp
(12) Batterirom
(13) Serienummer
(14) Lås til batterideksel
(15) Deksel til batterirom
(16) Skala på benforlenger

Visningselementer

(a) Måleverdi
(b) Batterinivåindikator/batterivarsling

122 | Norsk

(c) Indikator for supplementærvinkel SUP
(d) Indikator for helningsvinkel SPR
(e) Indikator for hjørnevinkel CNR
(f) Indikator for horizontal gjæringsvinkel MTR
(g) Indikator for vertikal gjæringsvinkel BVL
(h) Indikator for minneverdi HOLD

Tekniske data

Digital vinkelmåler UniversalAngle
Artikkelnummer	3 603 F76 0..
Måleområde 0°-220°
Målenøyaktighet
– Vinkel ± 0,2°
– Libelle 1,5 mm/m
Vinkelberegningens nøyaktighet ± 0,1°
Driftstemperatur -10 °C ... +50 °C
Lagringstemperatur -20 °C ... +70 °C
Maks. brukshøyde over referansehøyde 2000 m
Maks. relativ luftfuktighet 90 %
Forurensningsgrad i henhold til IEC 61010-1 2	A)
Batterier 2 × 1,5 V LR6 (AA)
Driftstid ca. 25 t
Automatisk utkobling etter ca. 5 min
Benlengde 400 mm
Vekt i samsvar med EPTA-Procedure 01:2014 0,89 kg
Mål	425 × 41 × 58 mm

A) Det oppstår bare ikke-ledende smuss, men det forventes nå og da forbigående ledeevne forårsaket av kondens.
Måleverktøyet identifiseres ved hjelp av serienummeret (13) på typeskiltet.

Montering

Sette inn/skifte batterier (se bilde A)

Det anbefales å bruke alkaliske manganbatteriet til måleverktøyet.

For å åpne dekselet til batterirommet (15) trykker du på låsen (14) og tar av dekselet. Sett inn batteriene. Pass på riktig polaritet, som vist på innsiden av batterirommet.

Det er mulig å måle i ca. 1 til 2 timer til etter at batterivarslingen (b) har blitt vist på displayet første gang under drift.

Skift alltid ut alle batteriene samtidig. Bruk bare batterier fra samme produsent og med samme kapasitet.

Ta batteriene ut av måleverktøyet når du ikke skal bruke det på lengre tid. Batteriene kan korrodere ved lengre tids lagring i måleverktøyet og utlades automatisk.

Sette på benforlengeren (se bilde B)

Skyv benforlengeren (2) på det bevegelige benet (1) forfra. Skyv benforlengeren så langt det er nødvendig over leddet til måleverktøyet.

Bruk

Igangsetting

▶ Beskytt måleverktøyet mot fuktighet og direkte sollys.
Måleverktøyet må ikke utsettes for ekstreme temperaturer eller temperatursvingninger. La det for eksempel ikke ligge lenge i bilen. Ved store temperatursvingninger bør måleverktøyet tempereres før det brukes. Ved ekstreme temperaturer eller temperatursvingninger kan målevertøyets presisjon svekkes.
Sørg for at kontaktflatene og anleggskantene til måleverktøyet alltid er rene. Beskytt måleverktøyet mot slag og støt. Smusspartikler eller deformeringer kan føre til feilmålinger.

Inn-/utkobling

For å slå på måleverktøyet trykker du på av/på-knappen (11).

124 | Norsk

Etter at måleverktøyet er slått på, er det i driftsmodusen "Standardmåling". For å slå av måleverktøyet trykker du på av/på-knappen (11).

Etter ca. 5 minutter uten aktivitet slås måleverktøyet automatisk av, slik at batteriene spares.

Justere med libellene

Med libellen (5) kan du stille inn måleverktøyet vannrett, og med libellen (6) kan du stille det inn loddrett.

Du kan også bruke måleverktøyet som et vater til kontroll av vannrette eller loddrette linjer. Legg da måleverktøyet på overflaten som skal kontrolleres.

Driftsmodus "Standardmåling"

Når måleverktøyet slås på, er det alltid i driftsmodusen "Standardmåling".

Måle vinkler (se bilde C–E)

Legg det bevegelige benet (1) og basisbenet (3) flatt inntil eller på kantene som skal måles. Den viste måleverdien (a) tilsvarer den indre vinkelen w mellom basisbenet og det bevegelige benet.

Denne måleverdien vises på displayet (4) helt til du endrer vinkelen mellom det bevegelige benet (1) og basisbenet (3).

Overføre vinkler (se bilde C)

Mål vinkelen som skal overføres ved å legge det bevegelige benet og basisbenet mot angitt vinkel.

Legg måleverktøyet i ønsket posisjon på emnet. Bruk bena som linjal for overføring av vinkelen.

Pass på at verken det bevegelige eller faste benet beveges under målingen.

Markere vinkler (se bilde D)

Åpne det bevegelige benet og basisbenet så langt at måleverdianvisningen (a) at vinkelen som skal markeres, vises.

Legg måleverktøyet i ønsket posisjon på emnet. Bruk bena som linjal for overføring av vinkelen.

Lagre måleverdien

For å lagre (HOLD) den aktuelle måleverdien (a) trykker du på lagringsknappen Hold (9).

Måleverdien vises uavhengig av bevegelser på basis- og det bevegelige benet helt til du trykker på lagringsknappen Hold (9).

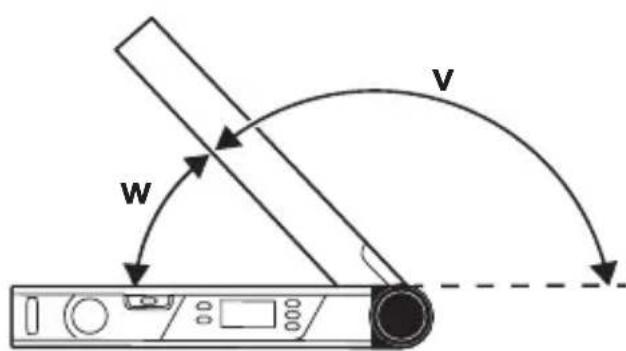

Måle med benforlenger (se bilde F-H)

Benforlengeren (2) gir mulighet til vinkelmåling hvis kontaktflaten er kortere enn det bevegelige benet (1).

Sett på benforlengeren (2) (se „Sette på benforlengeren (se bilde B)“, Side 123). Legg basisbenet (3) og benforlengeren (2) flatt inntil eller på kantene som skal måles.

På displayet vises vinkelen w mellom basisbenet og det bevegelige benet som måleverdi. Den søkte vinkelen v mellom basisben og benforlenger kan beregnes på følgende måte:

$$ \mathbf {v} = 1 8 0 ^ {\circ} - \mathbf {w} $$

Når du trykker på knappen 180° (10), blir den ønskede vinkelen v (supplementvinkel) beregnet og vist.

W V

Måling "Enkel gjæring"

Målingen "Enkel gjæring" brukes til beregning av sagevinkelen MTR hvis to emner med samme gjæring sammen skal danne en ønsket ytre vinkel x° under 180° (for eksempel for gulvlister, søyler til trappegelendre, eller bilderammer).

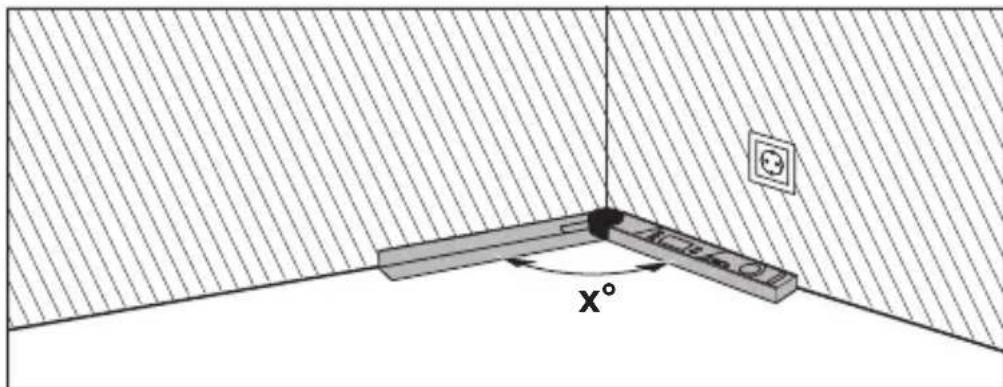

Hvis emnene skal tilpasses i et hjørne (for eksempel for gulvlister), måler du hjørnevinkelen x° ved å legge det bevegelige benet og basisbenet inntil. For angitte vinkler (for eksempel bilderammer) åpner du det bevegelige benet og basisbenet helt til ønsket vinkel vises på displayet.

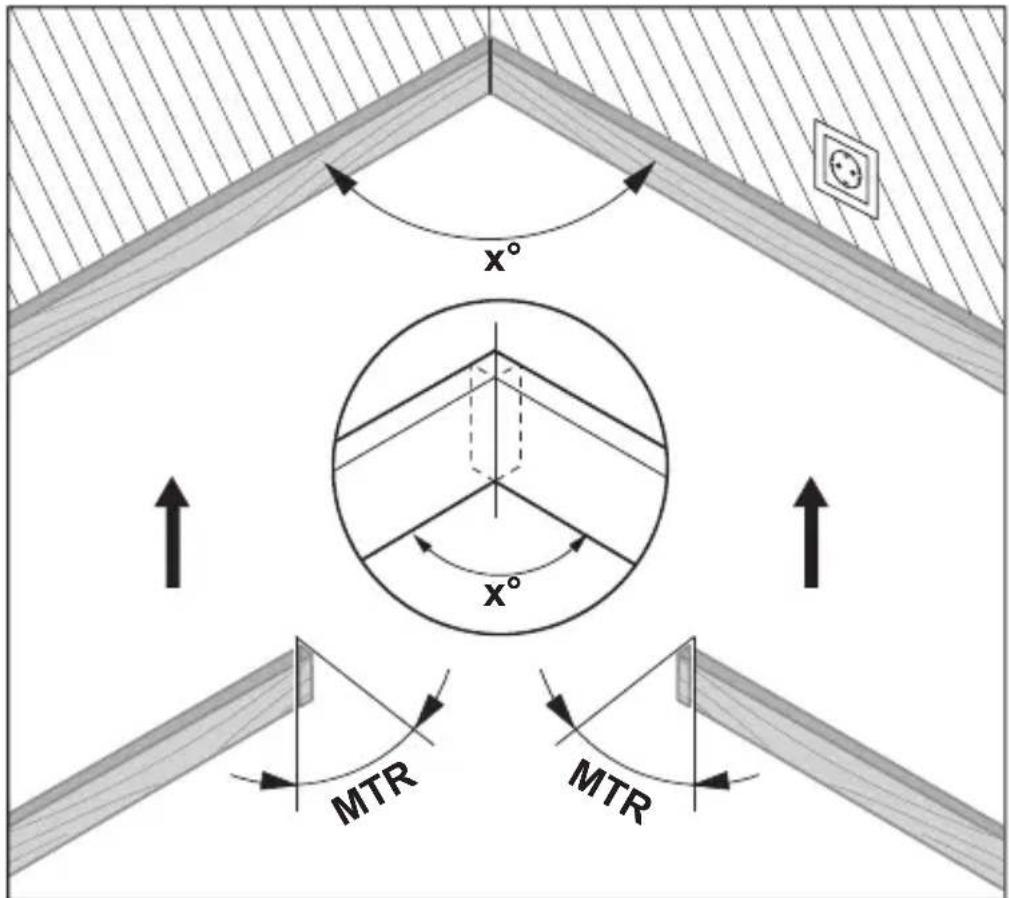

Den horisontale gjæringsvinkelen MTR ("Miter Angle": horisontal gjæringsvinkel) som de to emnene må forkortes med, beregnes. Sagbladet står ved disse gjæringssnittene loddrett mot emnet (den vertikale gjæringsvinkelen er 0°).

Norsk | 127

MTR

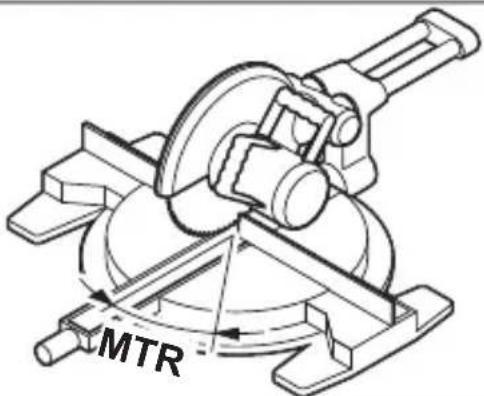

Trykk på knappen MTR (8). Den beregnede horisontale gjæringsvinkelen MTR som må stilles inn på kapp- og gjærsagen vises så lenge du holder knappen MTR (8) inne. Samtidig lyser indikatoren MTR på displayet.

Merknad: Den beregnede horisontale gjæringsvinkelen MTR kan bare brukes på kapp- og gjærsager med innstilling for loddrette snitt på 0°. Hvis innstillingen for loddrette snitt er 90°, må du beregne vinkelen for sagen på følgende måte:

90^ – vist vinkel MTR = vinkel som skal stilles inn på sagen.

Måling "Dobbel gjæring"

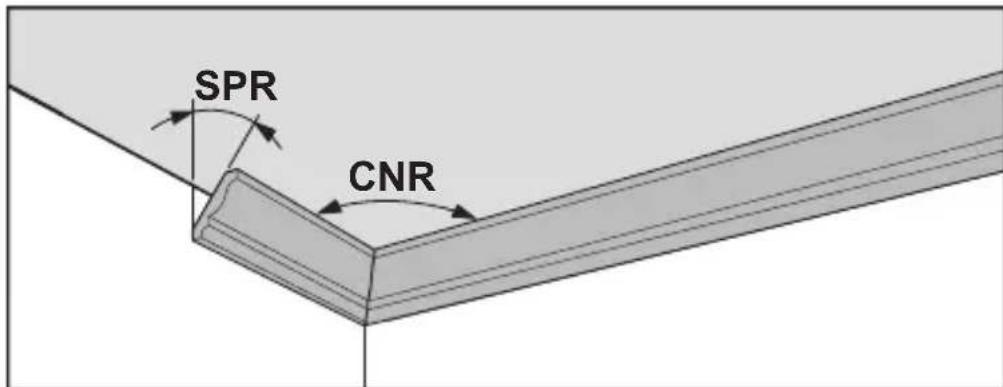

Målingen "Dobbel gjæring" ("Compound MTR") brukes til beregning av horisontale og vertikale gjæringsvinkler når to emner med flere vinkler (for eksempel taklister) skal danne helt nøyaktige sammenføyninger.

Mål først helningsvinkelen SPR og hjørnevinkelen CNR. Måleverktøyet beregner deretter den horisontale MTR og vertikale gjæringsvinkelen BVL.

SPR CNR

Utfør arbeidstrinnene nøyaktig i angitt rekkefølge.

128 | Norsk

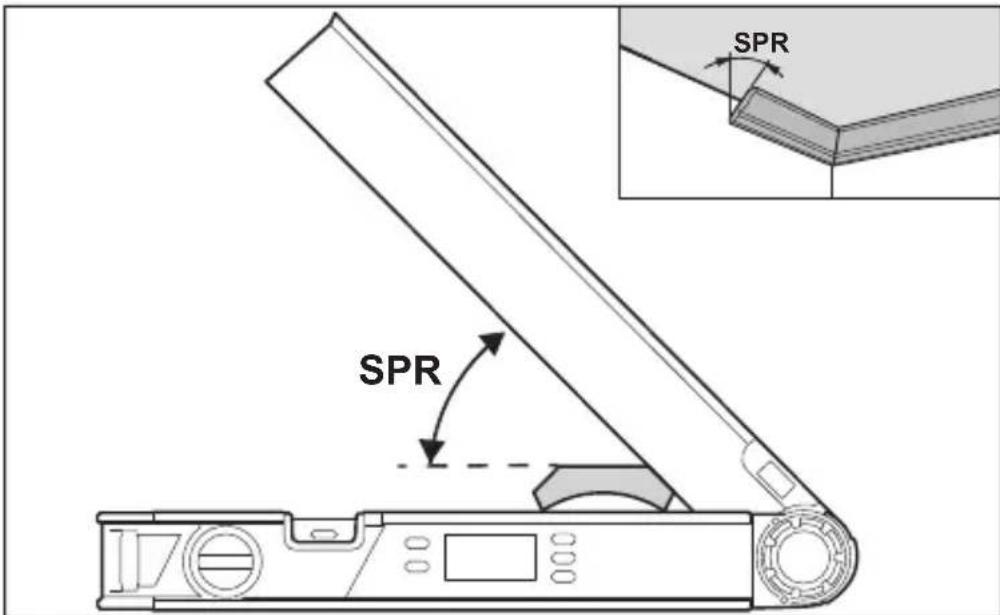

1. SPR: Lagre helningsvinkelen (Spring Angle)

SPR SPR

Helningsvinkelen kan lagres på forskjellige måter:

• Åpne det bevegelige benet og basisbenet helt til ønsket helningsvinkel vises på displayet.
  – Hvis helningsvinkelen ikke er kjent, måler du denne. Legg da emnet som skal måles mellom det bevegelige benet og basisbenet.
  Hvis det ikke er mulig å måle med måleverktøyet ved spesielt smale eller små emner, må du bruke hjelpemidler som for eksempel en smygvinkel, og deretter stille inn vinkelen på måleverktøyet.

Trykk på knappen COM (7) for å lagre den målte gjæringsvinkelen for den doble gjæringen. SPR og den gjeldende vinkelen vises på displayet.

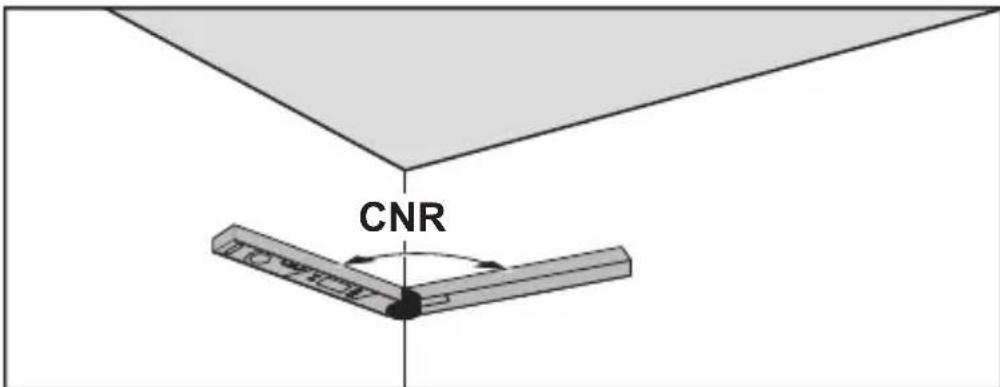

2. CNR: Lagre hjørnevinkel (Corner Angle)

CNR

Legg det bevegelige og et faste benet flatt inntil veggene for å måle hjørnevinkelen, eller still inn en kjent hjørnevinkel på måleverktøyet. Trykk på knappen COM (7) igjen for å lagre den målte hjørnevinkelen for den doble gjæringen. CNR og den gjeldende vinkelen vises på displayet.

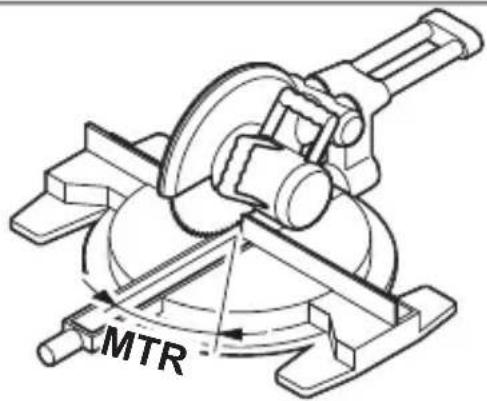

3. MTR: Fastsette horisontal gjæringsvinkel (Miter Angle)

MTR

Trykk på knappen COM (7) igjen. MTR og den beregnede horisontale gjæringsvinkelen for kapp- og gjærsagen vises på displayet. Ved hjelp av den horisontale gjæringsvinkelen bestemmes dreijingen av sagbordet (MTR).

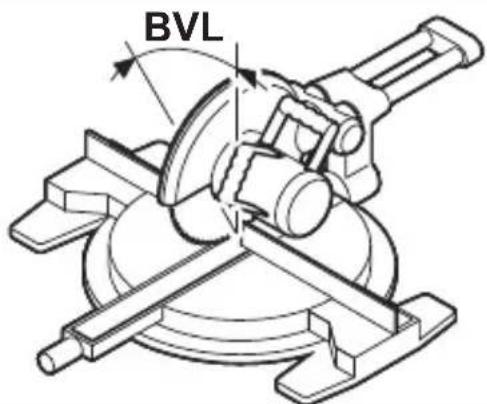

4. BVL: Fastsette vertikal gjæringsvinkel (Bevel Angle)

BVL

Trykk på knappen COM (7) igjen. BVL og den beregnede vertikale gjæringsvinkelen for kapp- og gjærsagen vises på displayet. Ved hjelp av den vertikale gjæringsvinkelen bestemmes helningen på sagbladet (BVL).

130 | Norsk

Informasjon om driftsmodusen "Dobbel gjæring"

Den beregnede horisontale gjæringsvinkelen MTR kan bare brukes på kappog gjærsager med innstilling for loddrette snitt på 0°. Hvis innstillingen for loddrette snitt er 90°, må du beregne vinkelen for sagen på følgende måte: 90° – vist vinkel MTR = vinkel som skal stilles inn på sagen.

Service og vedlikehold

Vedlikehold og rengjøring

Sørg for at måleverktøyet alltid er rent.

Tørk bort skitt med en myk, fuktig klut. Bruk ikke rengjørings- eller løsemidler.

Hvis måleverktøyet skulle utsettes for regn over lengre tid, kan funksjonen bli begrenset. Etter at det er helt tørket kan imidlertid måleverktøyet igjen brukes uten begrensninger. En kalibrering er ikke nødvendig.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com

Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Du finner adresser til andre verksteder på:

Lever måleverktøyet, tilbehøret og emballasjen til gjenvinning.

Måleverktøy og batterier må ikke kastes som vanlig husholdningsavfall!

Bare for land i EU:

Ifølge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomføringen av dette i nasjonalt lovverk må måleverktøy som ikke lenger kan brukes, og ifølge det europeiske direktivet 2006/66/EC må defekte eller brukte oppladbare batterier / engangsbatterier, sorteres og gjenvinnes på en miljøvennlig måte.

Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer.
