BRUGSANVISNING UniversalAngle BOSCH

Sikkerhedsinstrukser

Læs og følg samtlige anvisninger. Hvis måleværktøjet ikke anvendes i overensstemmelse med de foreliggende anvisninger, kan funktionen af de integrerede beskyttelsesforanstaltninger i måleværktøjet blive forringet. OPBEVAR ANVISNINGERNE ET SIKKERT STED.

Sørg for, at reparationer på måleværktøjet kun udføres af kvalifice-rede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed i forbindelse med måleværktøjet.
Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøj kan der dannes gnister, som kan antænde støvet eller dampene.
Følg under savning af emner, for hvilke du har fundet frem til vinklerne vha. dette måleværktøj, altid sikkerheds- og arbejdsanvisningerne for den anvendte sav nøje (inkl. anvisningerne vedr. positionering og fastspænding af emnet). Kan de nødvendige vinkler ikke indstilles på en bestemt sav eller savtype, skal der anvendes alternative savemetoder. Især spidse vinkler kan saves med en bord- eller håndrundsav vha. en konisk spændeanordning.

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

Måleværktøjet er beregnet til måling og overførsel af vinkler, til beregning af enkelte og dobbelte geringsvinkler samt til kontrol og justering af vandrette og lodrette linjer/flader.

Måleværktøjet er egnet til indendørs anvendelse.

98 | Dansk

Viste komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktøjet på illustrationssiden.

(1) Klapben
(2) Benforlænger
(3) Basisben
(4) Oplyst display
(5) Libelle til vandret justering
(6) Libelle til lodret justering
(7) Knap til dobbelt gering COM
(8) Knap til enkelt gering MTR
(9) Knappen Hold/Clear Hold
(10) Knap til supplementærvinkel 180°
(11) Tænd/sluk-knap
(12) Batterirum
(13) Serienummer
(14) Låsning af batterirumsdæksel
(15) Batterirumsdæksel
(16) Skala på benforlænger

Visningselementer

(a) Måleværdi
(b) Batteri-ladetilstandsindikator/batteriadvarsel
(c) Indikator for supplementærvinkel SUP
(d) Indikator for hældningsvinkel SPR
(e) Indikator for hjørnevinkel CNR
(f) Indikator for vandret geringsvinkel MTR
(g) Indikator for lodret geringsvinkel BVL
(h) Indikator for hukommelsesværdi HOLD

Tekniske data

Digital vinkelmåler UniversalAngle
Varenummer	3 603 F76 0..
Måleområde 0°-220°
Målenøjagtighed
– Vinkel ±0,2°
– Libelle 1,5 mm/m
Nøjagtighed af vinkelberegningen ±0,1°
Driftstemperatur -10 °C ... +50 °C
Opbevaringstemperatur -20 °C ... +70 °C
Maks. anvendelseshøjde over referencehøjde 2000 m
Relativ luftfugtighed maks. 90 %
Tilsmudsningsgrad i overensstemmelse med IEC 61010-1	2^A)
Batterier 2 × 1,5 V LR6 (AA)
Driftstid ca. 25 t
Automatisk frakobling efter ca. 5 min
Benlængde 400 mm
Vægt iht. EPTA-Procedure 01:2014 0,89 kg
Mål 425 × 41 × 58 mm

A) Der forekommer kun en ikke-ledende tilsmudsning, idet der dog lejlighedsvis må forventes en midlertidig ledeevne forårsaget af tildugning.

Serienummeret (13) på typeskiltet bruges til entydig identifikation af dit måleværktøj.

Montering

Isætning/skift af batterier (se billede A)

Det anbefales at bruge alkaliske manganbatterier til måleværktøjet.

For at åbne batterirumsdækslet (15) skal du trykke på låsen (14) og tage batterirumsdækslet af. Isæt batterierne. Sørg i den forbindelse for, at polerne vender rigtigt som vist på indersiden af batterirummet.

100 | Dansk

Første gang indikatoren for batteriadvarsel (b) fremkommer i displayet under brug, kan der stadig måles i ca. 1 til 2 timer.

Hvis batteriadvarslen (b) blinker, skal batterierne udskiftes. Der kan ikke længere foretages målinger.

Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet.

Tag batterierne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver sid- dende i længere tid.

Påsætning af benforlænger (se billede B)

Skub benforlængeren (2) på klapbenet (1) forfra. Skub benforlængeren så langt over leddet på måleværktøjet som nødvendigt.

Brug

Ibrugtagning

▶ Beskyt måleværktøjet mod fugt og direkte sollys.
Udsæt ikke måleværktøjet for ekstreme temperaturer eller tempera- tursvingninger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur tilpasse sig, før det tages i brug. Ved ekstreme temperaturer eller temperatursvingninger kan måleværktøjets præcision påvirkes.
Hold måleværktøjets kontaktflader og pålægningskanter rene. Beskyt måleværktøjet mod stød og slag. Smudspartikler eller deformationer kan føre til fejlmålinger.

Tænd/sluk

Når du vil tænde for måleværktøjet, skal du trykke på tænd/slukknappen (11).

Når måleværktøjet er tændt, befinder det sig i driftstypen "Standardmåling".

Når du vil slukke for måleværktøjet, skal du trykke på tænd/slukknappen (11).

Foretages der ingen handling i ca. 5 min, slukkes måleværktøjet automatisk for at skåne batterierne.

Måleværktøjet kan positioneres vandret med libellen (5) og lodret med libellen (6).

Du kan også benytte måleværktøjet som et vaterpas for at kontrollere vandrette eller lodrette flader. Sæt måleværktøjet på den overflade, der skal kontrolleres.

Driftstype "Standardmåling"

Hver gang måleværktøjet tændes, befinder det sig i driftstypen "Standardmåling".

Måling af vinkler (se billeder C–E)

Anbring klapbenet (1) og basisbenet (3) fladt op ad eller på de kanter, der skal måles. Den viste måleværdi (a) svarer til den indvendige vinkel w mellem basis- og klapbenet.

Denne måleværdi vises på displayet (4), indtil du ændrer vinklen mellem klapben (1) og basisben (3).

Overførsel af vinkler (se billede C)

Mål den vinkel, der skal overføres, ved at positionere klap- og basisben på mønstervinklen.

Læg måleværktøjet op ad emnet i den ønskede position. Brug benene som lineal til at afsætte vinklen.

Sørg for, at klap- og basisben ikke bevæges under overførslen.

Afsætning af vinkler (se billede D)

Åbn klap- og basisben så meget, at den vinkel, der skal afsættes, vises i måleværdivisningen (a).

Læg måleværktøjet op ad emnet i den ønskede position. Brug benene som lineal til at afsætte vinklen.

Lagring af måleværdi

For at gemme (HOLD) den aktuelle måleværdi (a) skal du trykke på hukommelsesknappen Hold (9).

Måleværdien vises uafhængigt af bevægelserne på basis- og klapbenet, indtil du igen trykker på hukommelsesknappen Hold (9).

102 | Dansk

Måling med benforlænger (se billede F-H)

Benforlængeren (2) gør det muligt at måle vinkler, hvis anlægsfladen er kortere end klapbenet (1).

Påsæt benforlængeren (2) (se "Påsætning af benforlænger (se billede B)", Side 100)Læg basisbenet (3) og benforlængeren (2) fladt op ad eller på de kanter, der skal måles.

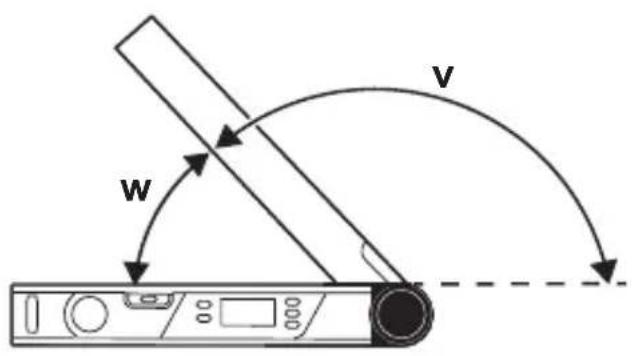

På displayet vises vinklen w mellem basis- og klapben som måleværdi. Den søgte vinkel v mellem basisben og benforlænger kan du beregne på følgende måde:

$$ \mathbf {v} = 1 8 0 ^ {\circ} - \mathbf {w} $$

Når du trykker på knappen 180° (10), beregnes og vises den vinkel, du har søgt efter, v (den supplerende vinkel).

W V

Måling "Enkelt gering"

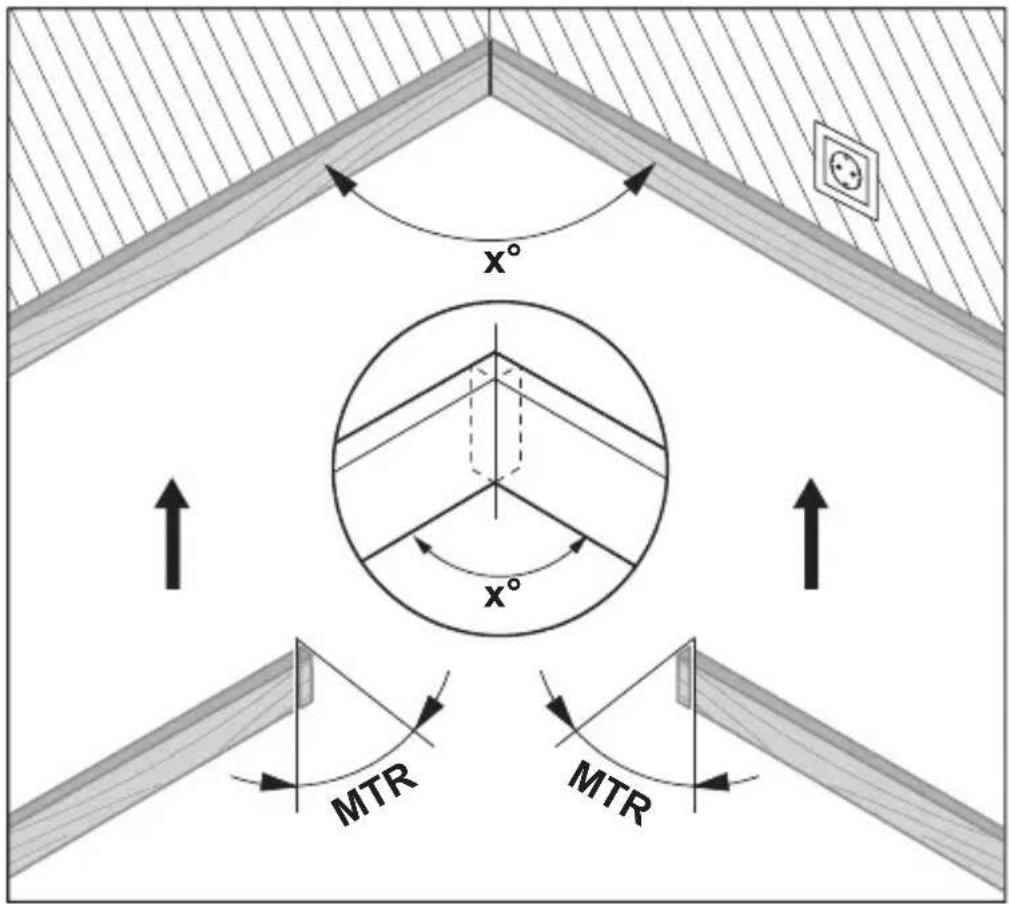

Målingen "Enkel gering" benyttes til beregning af snitvinklen MTR, når to emner med samme gering tilsammen skal danne en vilkårlig udvendig vinkel x° under 180° (f.eks. til gulvlister, trappegelændersøjler eller billedrammer).

X°

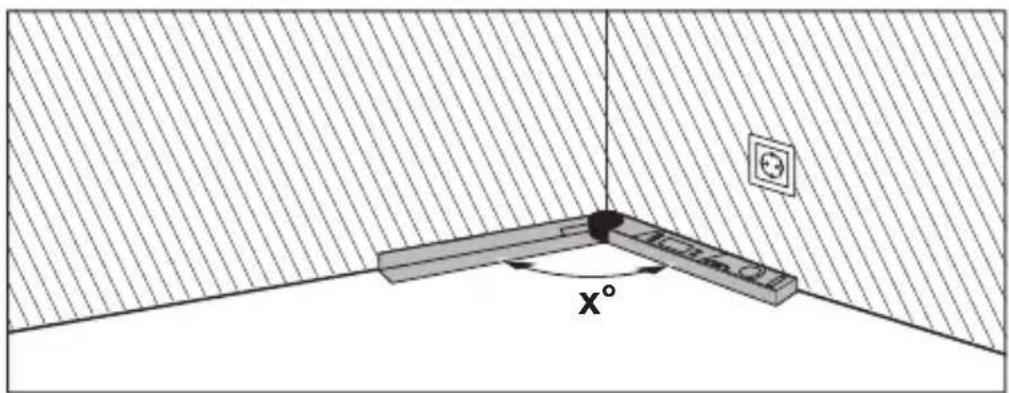

Skal emnerne tilpasses i et hjørne (f. eks. til gulvlister), måles hjørnevinklen x° ved at placere klap- og basisben. Til faste vinkler (f. eks. billedrammer) skal du åbne klap- og basisben, indtil den ønskede vinkel vises på displayet.

Tryk på knappen MTR (8). Så længe du holder knappen MTR (8) inde, vises den beregnede vandrette geringsvinkel MTR, som skal indstilles på kap- og geringssaven. Samtidig lyser indikatoren MTR på displayet.

Bemærk: Den beregnede vandrette geringsvinkel MTR kan kun overtages for kap- og geringssave, hvor indstillingen til lodrette snit er 0°. Hvis indstillingen til lodrette snit er 90°, skal vinklen til saven beregnes på følgende måde:

90° – vist vinkel MTR = vinkel, der skal indstilles på saven.

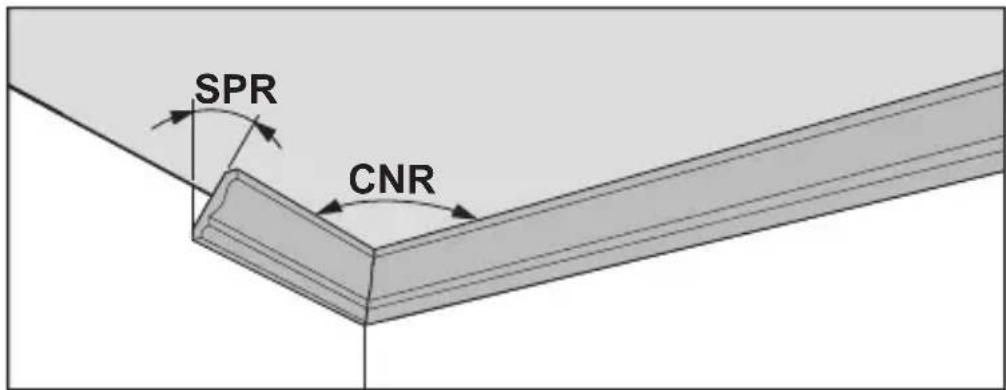

Målingen "Dobbelt gering" ("Compound MTR") bruges til beregning af vandrette og lodrette geringsvinkler, hvis to emner med flere vinkler (f.eks. loftslister) skal støde nøjagtigt op mod hinanden.

Mål først hældningsvinklen SPR og hjørnevinklen CNR. Måleværktøjet beregner derefter den vandrette geringsvinkel MTR og den lodrette geringsvinkel BVL.

SPR CNR

Gennemfør arbejdstrinnene nøjagtigt i den angivne rækkefølge.

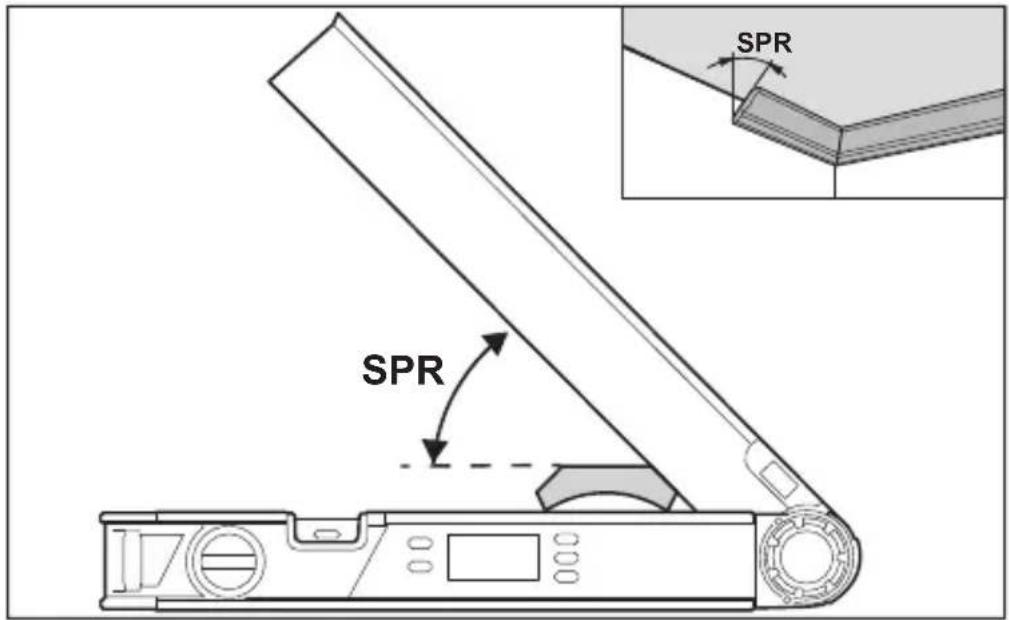

1. SPR: Lagring af hældningsvinkel (Spring Angle)

SPR SPR

Når du vil gemme hældningsvinklen, kan du bruge følgende metoder:

• Åbn klap- og basisben så meget, at den ønskede hældningsvinkel vises på displayet.
• Hvis du ikke kender hældningsvinklen, skal du måle den. Dette gøres ved at anbringe det emne, der skal måles, mellem klap- og basisben.

Er målingen ikke mulig med måleværktøjet, f. eks. fordi emnerne er særligt smalle eller små, bruges et hjælpemiddel som f.eks. en smigvinkel; og indstil derefter vinklen på måleværktøjet.

Tryk på knappen COM (7) for at gemme den målte hældningsvinkel til den dobbelte gering. På displayet vises SPR og den aktuelle vinkel.

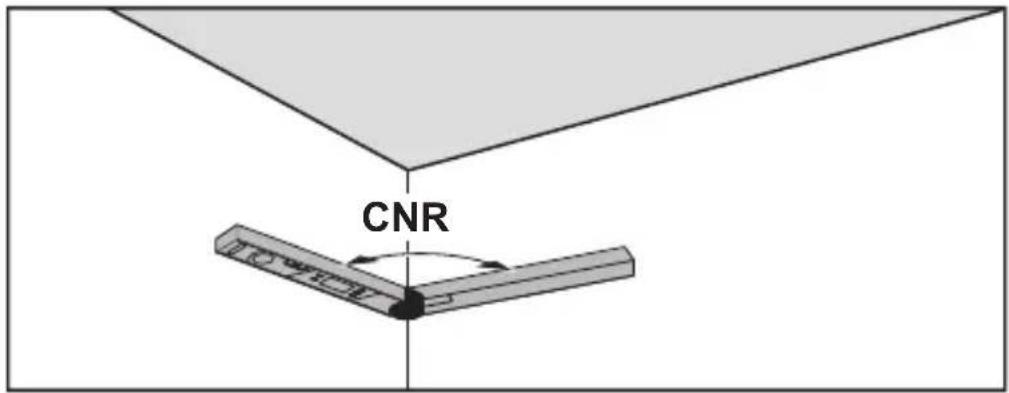

2. CNR: Lagring af hjørnevinkel (Corner Angle)

CNR

106 | Dansk

Læg klap- og basisbenet til måling af hjørnevinklen fladt mod væggene, eller indstil en kendt hjørnevinkel på måleværktøjet.

Tryk igen på knappen COM (7) for at gemme den målte hjørnevinkel til den dobbelte gering. På displayet vises CNR og den aktuelle vinkel.

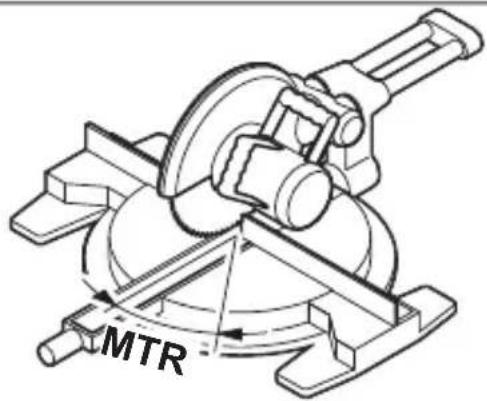

3. MTR: Bestemmelse af vandret geringsvinkel (Miter Angle)

MTR

Tryk igen på knappen COM (7). På displayet vises MTR og den beregnede vandrette geringsvinkel til kap- og geringssaven. Ved hjælp af den vandrette geringsvinkel fastlægges savbordets drejning (MTR).

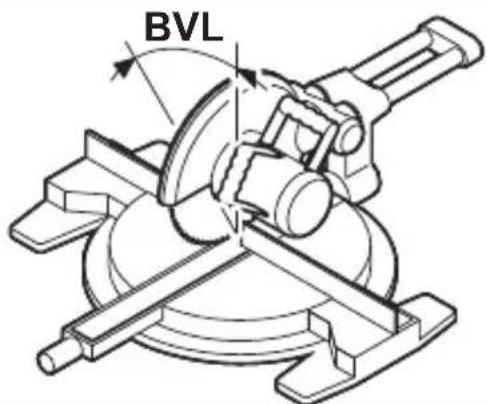

4. BVL: Bestemmelse af lodret geringsvinkel (Bevel Angle)

BVL

Tryk igen på knappen COM (7). På displayet vises BVL og den beregnede lodrette geringsvinkel til kap- og geringssaven.

Ved hjælp af den lodrette geringsvinkel fastlægges savklingens hældning (BVL).

Oplysninger vedr. driftstypen "Dobbelt gering"

Den beregnede vandrette geringsvinkel MTR kan kun overtages til kap- og geringssave, hvor indstillingen for lodrette snit er 0°. Hvis indstillingen til lodrette snit er 90°, skal vinklen til saven beregnes på følgende måde: 90° – vist vinkel MTR = vinkel, der skal indstilles på saven.

Hold altid måleværktøjet rent.

Dyp ikke måleværktøjet i vand eller andre væsker.

Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller opløsningsmiddel.

Udsættes måleværktøjet for regn i længere tid, kan dette forringe værktøjets funktion. Når måleværktøjet er helt tørt, kan det bruges uden begrænsninger igen. Det er ikke nødvendigt at kalibrere værktøjet.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

Måleværktøjer, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke måleværktøjer og batterier ud sammen med husholdningsaffaldet!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasseret måleværktøj, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.
