Type de produit	Imprimante multifonction jet d'encre
Marque	Canon
Modèle	Pixma TR4540
Fonctions	Impression, copie, numérisation, télécopie
Technologie d'impression	Jet d'encre (cartouches FINE)
Cartouches fournies	Cartouche FINE couleur et noire
Connectivité	Wi-Fi, USB 2.0
Application mobile	Canon PRINT Inkjet/SELPHY
Bac d'alimentation	Cassette (capacité standard)
Bac de sortie	Oui, avec extension
Écran	Monochrome LCD
Langues du menu	Multilingue (dont français)
Alimentation	Secteur (cordon d'alimentation fourni)
Dimensions (approx.)	445 x 330 x 135 mm (L x P x H)
Poids (approx.)	5,4 kg
Entretien	Alignement et nettoyage des têtes d'impression
Sécurité	Garder une distance d'au moins 5 cm du mur
Contenu de la boîte	Imprimante, cartouches FINE (noir et couleur), cordon d'alimentation, CD-ROM d'installation, câble modulaire, guide de démarrage
Réparabilité	Pièces détachées disponibles via Canon, cartouches remplaçables

FOIRE AUX QUESTIONS - Pixma TR4540 CANON

Comment installer les cartouches FINE sur le Canon Pixma TR4540 ?

Ouvrez le capot avant et le couvercle de sortie papier. Retirez la cartouche FINE de son conteneur, enlevez le ruban protecteur, puis insérez-la inclinée dans le support jusqu'au clic. La cartouche couleur se place à gauche, la noire à droite.

Comment connecter l'imprimante à un réseau Wi-Fi ?

Utilisez l'application Canon PRINT sur votre smartphone ou suivez la procédure de configuration en ligne depuis un ordinateur via http://ij.start.canon. Suivez les instructions à l'écran pour associer l'imprimante à votre routeur.

Comment charger du papier photo dans le Canon Pixma TR4540 ?

Tirez la cassette, faites glisser les guides, placez le papier photo face à imprimer vers le bas, orientation portrait, puis repoussez la cassette. Sélectionnez le format et le type de papier sur l'écran.

Comment aligner les têtes d'impression ?

Accédez au menu Entretien dans le manuel en ligne ou via le panneau de contrôle. Sélectionnez Alignement de la tête d'impression et suivez les instructions pour imprimer et numériser une feuille d'alignement.

Comment configurer la fonction télécopie ?

Consultez le Guide d'installation du télécopieur sur le site Canon ou via le manuel à l'écran installé sur l'ordinateur. Vous aurez besoin d'une ligne téléphonique et du câble modulaire fourni.

Que faire si l'imprimante n'est pas reconnue par l'ordinateur ?

Vérifiez que les câbles sont bien branchés et que le Wi-Fi est activé. Réinstallez le pilote en téléchargeant le fichier de configuration depuis http://ij.start.canon ou utilisez le CD-ROM fourni.

Comment nettoyer les têtes d'impression ?

Depuis le panneau de contrôle, allez dans Entretien puis Nettoyage des têtes. Cela envoie une petite quantité d'encre pour déboucher les buses. Évitez de toucher les cartouches.

Quels types de papier puis-je utiliser ?

Papier ordinaire (A4, LTR) et papier photo. Chargez le papier ordinaire dans la cassette et le papier photo également, face à imprimer vers le bas. Pour le papier photo, sélectionnez le type Brillant dans les paramètres.

Comment imprimer depuis un smartphone ?

Installez l'application Canon PRINT Inkjet/SELPHY depuis l'App Store ou Google Play. Connectez votre smartphone au même réseau Wi-Fi que l'imprimante, puis ouvrez l'application et ajoutez l'imprimante.

Comment modifier la langue de l'écran ?

Lors de la première mise sous tension, vous pouvez sélectionner la langue avec les boutons ◀ et ▶. Pour changer ultérieurement, allez dans le menu Configuration (Setup) puis Langue.

MODE D'EMPLOI Pixma TR4540 CANON

Commencez par lire Sécurité et informations importantes (addendum).

Installation de l'imprimante......page 1

Connexion avec un ordinateur et un smartphone ou une tablette......page 4

1. Contenu de la boîte

• Cordon d'alimentation

• Cartouches FINE

• CD-ROM d'installation

• Câble modulaire
- Sécurité et informations importantes
• Démarrage (ce manuel)

2. Retrait des matériaux d'emballage

1 Retirez et jetez les matériaux d'emballage du périphérique.

• Veillez à retirer toute bande orange.

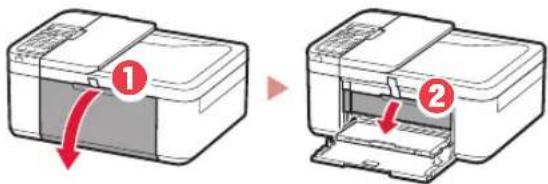

2 Ouvrez le capot avant et le couvercle de sortie papier.

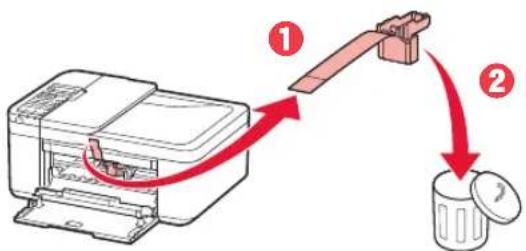

3 Retirez et jetez les matériaux protecteurs.

- Tirez sur la bande orange pour retirer le matériau protecteur.


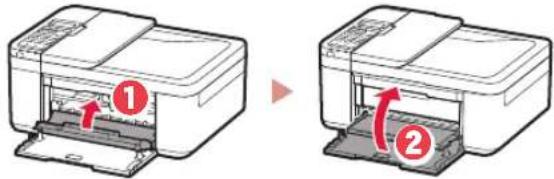

4 Fermez le couvercle de sortie papier et le capot avant.

3. Mise sous tension de l'imprimante

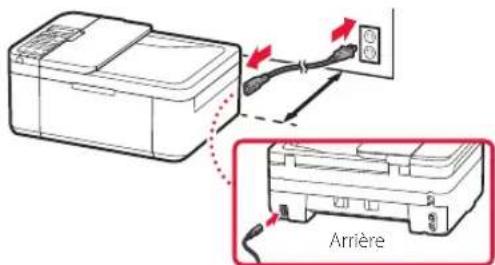

1 Branchez le cordon d'alimentation.

Important

• Placez l'imprimante de sorte qu'elle soit éloignée d'au moins 5 cm du mur.
• À ce stade, ne branchez aucun autre câble.

2 Appuyez sur le bouton MARCHE (ON).

Si l'écran suivant apparaît, appuyez sur le bouton MARCHE (ON) pour mettre l'imprimante hors tension, puis reprenez la procédure à partir de l'étape 2 de « 2. Retrait des matériaux d'emballage ».

Duvrez le capot et 1890 Mettez-le au rebut

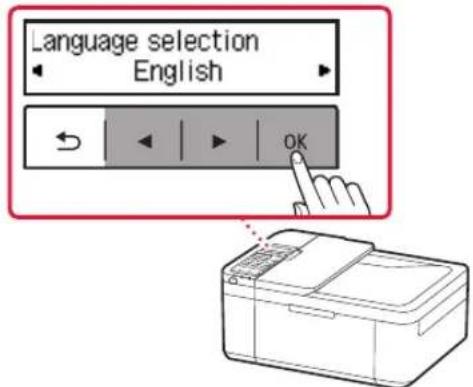

3 Lorsque l'écran suivant s'affiche, utilisez les boutons ◀ et ▶ pour sélectionner une langue, puis appuyez sur le bouton OK.

4 Si l'écran suivant s'affiche, sélectionnez votre pays ou votre région et appuyez sur le bouton OK.

4. Installation des cartouches FINE

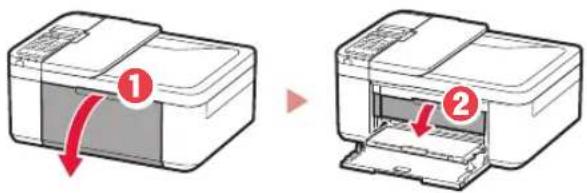

1 Ouvrez le capot avant et le couvercle de sortie papier.

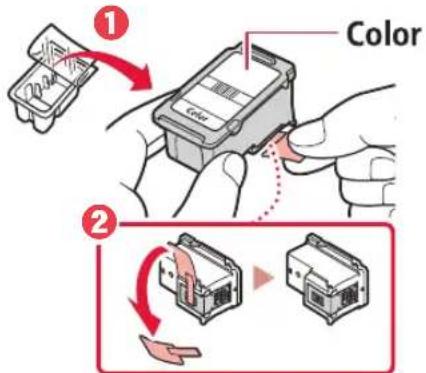

2 Retirez la cartouche FINE couleur du conteneur et retirez le ruban protecteur.

- Ne touchez pas l'encre se trouvant sur le ruban protecteur. Cela pourrait salir vos mains ou les objets environnants.

- Ne touchez pas les zones présentées dans la figure. Sinon, l'imprimante pourrait ne pas imprimer correctement.

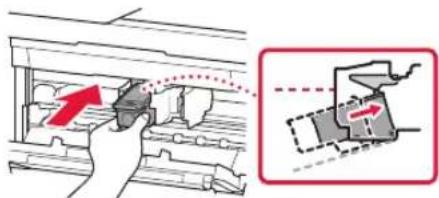

3 Installez la cartouche FINE couleur.

- La cartouche FINE couleur se place à gauche. - Inclinez la cartouche FINE vers le haut et insérez-la dans le porte-cartouche FINE.

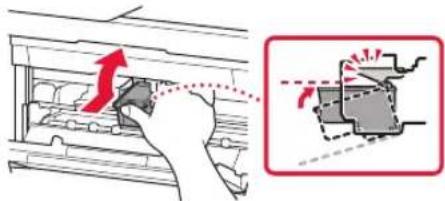

- Insérez-la complètement et appuyez dessus vers le haut jusqu'à ce qu'un clic se produise.

Ne cognez pas les cartouches FINE. Cela risquerait d'entraîner un dysfonctionnement.

4 Vérifiez que la cartouche FINE est droite et de niveau.

5 Répétez les étapes 2 à 4 pour installer la cartouche FINE noire.

• La cartouche FINE noire se place à droite.

6 Fermez le couvercle de sortie papier.

Si l'écran suivant apparaît, revenez à l'étape 3 de « 4. Installation des cartouches FINE » et confirmez que les cartouches FINE noire et couleur sont installées correctement.

Installez correctement le 168A

5. Chargement du papier

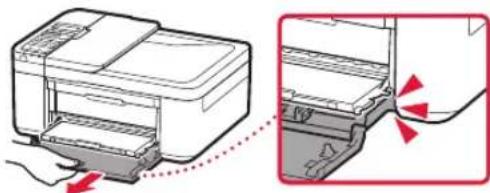

1 Tirez sur la cassette jusqu'à l'arrêt.

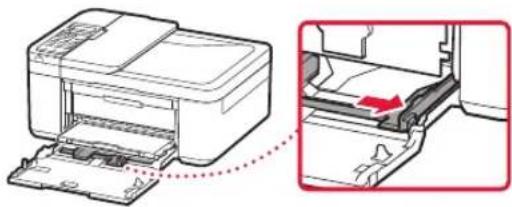

2 Faites glisser séparément les guides papier.

- Saisissez le guide papier droit et déplacez-le vers le bord droit.

3 Chargez du papier.

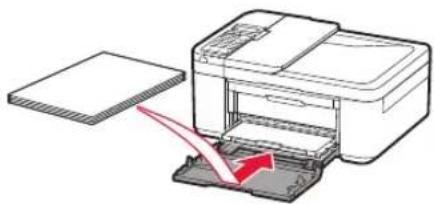

- Chargez du papier ordinaire au format LTR ou A4 face à imprimer vers le bas.

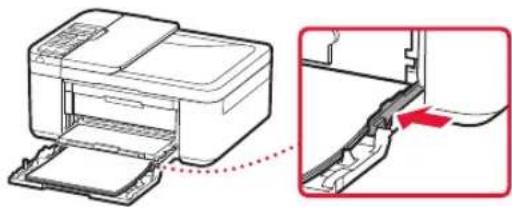

- Placez le papier dans la cassette, puis faites glisser le guide papier droit vers le bord de la pile de papier.

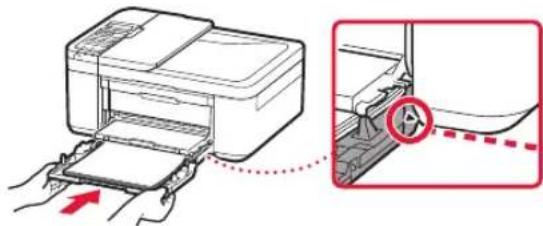

4 Poussez la cassette vers l'intérieur.

- La flèche (▶) placée sur le capot avant doit être alignée avec le rebord avant de l'imprimante.

5 Déployez le support de sortie papier du bac de sortie papier.

6 Ouvrez l'extension du bac de sortie papier.

7 Vérifiez que l'écran suivant s'affiche, puis appuyez sur le bouton OK.

Préparer la connexion [OK]Suivant

Prêt pour la connexion Pour plus de détails sur

Quel périphérique connectez-vous ?

Sélectionnez un périphérique et reportez-vous à la section appropriée.

Ordinateur Ordinateur et

smartphone

Smartphone Aucun périphérique

(Utilisation autonome de votre imprimante ou en tant que télécopieur)

6-b

page 6

Appuyez sur le bouton Arrêt (Stop), puis sélectionnez Ne pas connecter > Oui, dans cet ordre. Pour configurer un télécopieur, reportez-vous à la section « Utilisation de la fonction de télécopie » à la page 8.

6-a

Connexion à un ordinateur

Si vous utilisez plusieurs ordinateurs, effectuez ces étapes sur chaque ordinateur. Deux méthodes sont possibles : « A configuration en ligne » et « B lisation du CD-ROM d'installation (Windows uniquement) fourni ».

Configuration en ligne

1 Accès au site Web Canon à partir d'un ordinateur.

http://ij.start.canon

2 Sélectionnez Configuration.
3 Entrez le nom de modèle de votre imprimante et cliquez sur Accéder.
4 Cliquez sur Démarrer.

5 Cliquez sur Si vous avez déjà préparé votre imprimante, allez à Connecter.

Remarque

Lorsque vous utilisez un ordinateur équipé de Windows (à l'exception de Windows 10 S) ou de macOS, passez à l'étape suivante. Lorsque vous utilisez un ordinateur équipé d'un autre système d'exploitation, poursuivez la configuration en fonction des instructions qui s'affichent à l'écran.

6 Cliquez sur Télécharger.

• Le fichier de configuration est téléchargé sur votre ordinateur.
  7 Exécutez le fichier téléchargé.
  8 Passez à l'étape 9, page 5.

Utilisation du CD-ROM d'installation (Windows uniquement) fourni

1 Insérez le CD-ROM d'installation dans l'ordinateur.

2 Suivez les instructions correspondant à votre version de Windows.

Windows 10/Windows 8.1

1 Cliquez sur le message suivant lorsqu'il apparaît sur la droite de l'écran de l'ordinateur.

Remarque

Si le message n'apparaît pas (ou n'est plus visible), cliquez sur l'icône 📄 Explorateur de fichiers dans la barre des tâches. Dans la partie gauche de la fenêtre, cliquez sur Ce PC. Double-cliquez sur l'icône représentant un CD qui apparaît dans la partie droite (lorsque le contenu du CD s'affiche, double-cliquez sur Msetup4.exe). Passez à l'étape 3.

② Cliquez sur Exécuter Msetup4.exe.

3 Si la boîte de dialogue Contrôle de compte d'utilisateur apparaît, cliquez sur Oui.

Windows 7

1 Cliquez sur Exécuter Msetup4.exe.

- Lorsque l'écran Lecture automatique apparaît, cliquez sur Exécuter Msetup4.exe.

Remarque

Si l'écran Lecture automatique n'apparaît pas, cliquez sur Ordinateur dans le menu Démarrer. Dans la partie droite de la fenêtre, double-cliquez sur l'icône représentant un CD (lorsque le contenu du CD s'affiche, double-cliquez sur Msetup4.exe).

2 Si la boîte de dialogue Contrôle de compte d'utilisateur apparaît, cliquez sur Continuer.

3 Passez à l'étape 9 ci-dessous.

9 Cliquez sur Commencer la configuration.

10 Suivez les instructions à l'écran.

• Ces opérations peuvent prendre du temps.

11 Lorsque l'écran suivant s'affiche, cliquez sur Quitter.

- Votre imprimante est désormais connectée à votre ordinateur. Pour connecter aussi un smartphone, reportez-vous à la section « 6-b. Connexion à un smartphone » à la page 6. - Pour configurer un télécopieur, reportez-vous à la section « Utilisation de la fonction de télécopie » à la page 8.

6-b

Connexion à un smartphone

Si vous utilisez plusieurs smartphones, effectuez ces étapes sur chaque smartphone.

Préparez les éléments suivants avant de démarrer.

① Activez le paramètre Wi-Fi sur votre smartphone*.
2 Connectez votre smartphone au routeur sans fil* (si vous disposez d'un routeur sans fil).
* Pour plus de détails sur ces procédures, reportez-vous aux manuels de votre smartphone et de votre routeur sans fil.

1 Installez l'application « Canon PRINT Inkjet/SELPHY » sur votre smartphone.

ios

Recherchez « Canon PRINT » dans l'App Store.

Android

Recherchez « Canon PRINT » dans Google Play.

Remarque

Vous pouvez également accéder au site Web Canon en numérisant le code QR sur la droite pour télécharger l'application.

2 Vérifiez l'écran de l'imprimante à mesure que vous effectuez ces étapes.

Si l'écran suivant s'affiche

Appuyez sur le bouton Configuration (Setup) 8, et vérifiez l'écran qui s'affiche.

• Si staffiche,

• Si ne s'affiche pas,

Si l'écran suivant s'affiche : → D

Prêt pour la connexion

Prêt pour la connexion Pour plus de details sur

Remarque

• L'écran de l'imprimante s'éteint si celle-ci est inactive pendant 10 minutes. Appuyez sur un bouton du panneau de contrôle (sauf sur le bouton MARCHE (ON)) pour afficher l'écran.
• Si Kuparaît, l'imprimante ne peut pas communiquer via une connexion Wi-Fi. Pour plus de détails, reportez-vous à la section « Foire aux questions » sur « http://ij.start.canon ».

3 Ouvrez l'application installée.

4 Suivez les instructions à l'écran pour ajouter votre imprimante.

5 Assurez-vous que l'écran suivant s'affiche.

• Votre imprimante est désormais connectée à votre smartphone. Pour imprimer des photos, reportez-vous à la section « Chargement de papier photo » à la page 8.
• Pour configurer un télécopieur, reportez-vous à la section « Utilisation de la fonction de télécopie » à la page 8.

Les procédures varient pour iOS et Android. Suivez les instructions correspondant à votre système d'exploitation.

iOS

3 Touchez Réglages sur l'écran d'accueil du smartphone, puis touchez Canon_ij_XXXX dans les réglages Wi-Fi.

Remarque

Si Canon_ij_XXXX n'apparaît pas, suivez la procédure de E, puis recherchez Canon_ij_XXXX de nouveau.

4 Ouvrez l'application installée.

- L'imprimante est enregistrée avec la méthode de connexion la plus appropriée à l'environnement que vous utilisez.

5 Assurez-vous que l'écran suivant s'affiche.

3 Ouvrez l'application installée.

- L'imprimante est enregistrée avec la méthode de connexion la plus appropriée à l'environnement que vous utilisez.

Remarque

Si le message « Aucune imprimante n'a été ajoutée. Configurer l'imprimante ? » ne s'affiche pas après le démarrage de l'application, suivez la procédure décrite dans E, puis revenez aux opérations sur le smartphone.

4 Assurez-vous que l'écran suivant s'affiche.

• Votre imprimante est désormais connectée à votre smartphone. Pour imprimer des photos, reportez-vous à la section « Chargement de papier photo » à la page 8.
• Pour configurer un télécopieur, reportez-vous à la section « Utilisation de la fonction de télécopie » à la page 8.

E

3 Appuyez sur le bouton Menu/Connexion sans fil (Wireless connect) et maintenez-le enfoncé pendant environ 3 secondes.

4 Lorsque « Suivez les instructions sur le PC ou le smartphone, etc. » s'affiche sur l'écran de l'imprimante, passez à

Chargement de papier photo

1 Tirez sur la cassette jusqu'à l'arrêt.
2 Faites glisser séparément les guides papier.

- Saisissez le guide papier droit et déplacez-le vers le bord droit.

3 Chargez du papier photo.

• Chargez du papier photo en orientation portrait et face à imprimer vers le bas, puis placez-le au centre de la cassette.
• Placez le papier dans la cassette, puis faites glisser le guide papier droit vers le bord de la pile de papier.

4 Poussez la cassette vers l'intérieur.

- La flèche (▶) placée sur le capot avant doit être alignée avec le rebord avant de l'imprimante.

5 Déployez le support de sortie papier du bac de sortie papier.
6 Ouvrez l'extension du bac de sortie papier.
7 Lorsque l'écran suivant s'affiche, appuyez sur le bouton OK.

Enregistrer les informati [OK]Suivant

8 Sélectionnez le format et le type de papier, puis appuyez sur le bouton OK.

Format: *L Type : *Brillant

Utilisation de la fonction de télécopie

La fonction de télécopie de votre imprimante requiert une configuration. Reportez-vous à un des manuels suivants.

■ Manuel en ligne

① Accédez au site Web Canon.

http://ij.start.canon

② Cliquez sur
③ Entrez le nom de modèle de votre imprimante et cliquez sur Accéder.
④ Cliquez sur Guide d'installation du télécopieur.

■ Manuel à l'écran (installé sur votre ordinateur)

L'exemple ci-dessous utilise Windows 10.

① Cliquez sur le bouton Démarrer.
② Cliquez sur Toutes les applications > Canon TR4500 series Manuel à l'écran dans cet ordre, puis ouvrez le Manuel de l'utilisateur.
③ Cliquez sur Guide d'installation du télécopieur.

Si les résultats de l'impression ne sont pas satisfaisants

En cas de lignes pas droites ou de couleurs pas nettes, procédez à un Alignement tête d'impression.

Pour plus de détails, cliquez sur Entretien dans le Manuel en ligne et reportez-vous à Si l'impression est pâle ou irrégulière > Alignement de la tête d'impression.

Reportez-vous à la couverture arrière pour savoir comment ouvrir le Manuel en ligne.

■ Des lignes sont mal alignées

■ Des couleurs sont inégales ou striées
