MANUALE UTENTE Pixma TR4540 CANON

Leggere innanzitutto Informazioni importanti e sulla sicurezza (addendum).

Installazione della stampante....pagina 1

Come sospendere la stampante

Impostazione della stampante

Impostazione Web

http://ij.start.canon

1. Contenuto della scatola

• Cavo di alimentazione

Color Black

• Cartucce FINE

• CD-ROM di installazione

• Informazioni importanti e sulla sicurezza
• Guida Rapida (questo manuale)

2. Rimozione del materiale da imballaggio

1 Rimuovere il materiale da imballaggio dalla periferica e disfarsene.

• Assicurarsi di rimuovere l'eventuale nastro arancione.

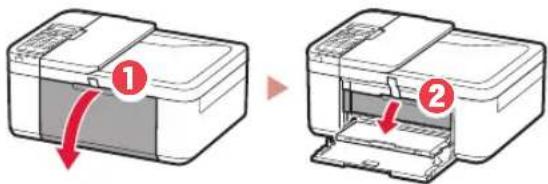

2 Aprire il coperchio anteriore e il coperchio di uscita della carta.

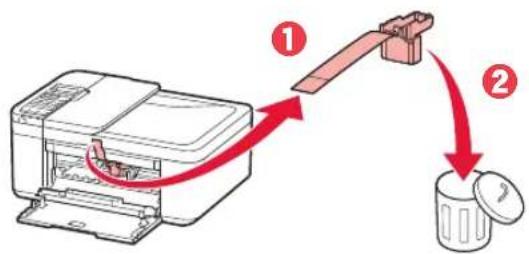

3 Rimuovere il materiale di protezione e disfarsene.

- Tirare il nastro arancione per rimuovere il materiale di protezione.


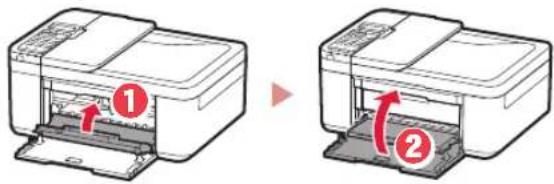

4 Chiudere il coperchio di uscita della carta e il coperchio anteriore.

3. Accensione della stampante

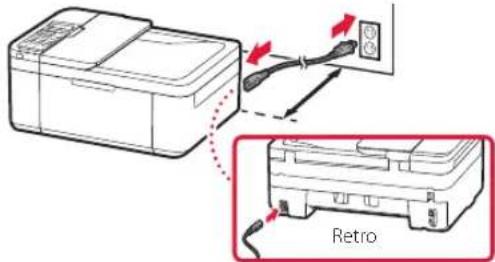

1 Collegare il cavo di alimentazione.

Retro

Importante

- Posizionare la stampante in modo che si trovi ad almeno 5 cm dalla parete. - In questa fase, non collegare altri cavi.

2 Premere il pulsante ON.

Se appare la seguente schermata, premere il pulsante ON per spegnere la stampante e ripetere la procedura dal passo 2 in "2. Rimozione del materiale da imballaggio".

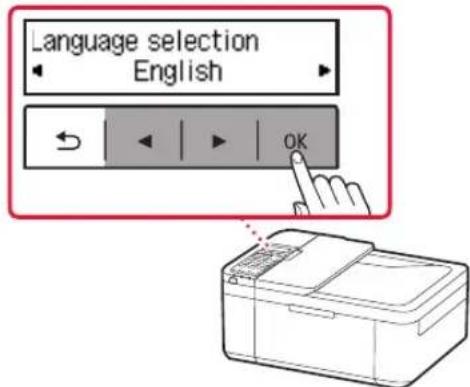

3 Quando viene visualizzata la seguente schermata, utilizzare i pulsanti ◀ e ▶ per selezionare una lingua, quindi premere il pulsante OK.

Impostazione della stampante

4 Se viene visualizzata la seguente schermata, selezionare il Paese o la regione, quindi premere il pulsante OK.

Country or region *Others

4. Installazione delle cartucce FINE.

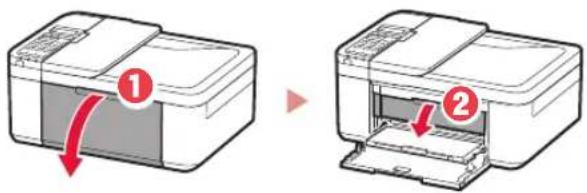

1 Aprire il coperchio anteriore e il coperchio di uscita della carta.

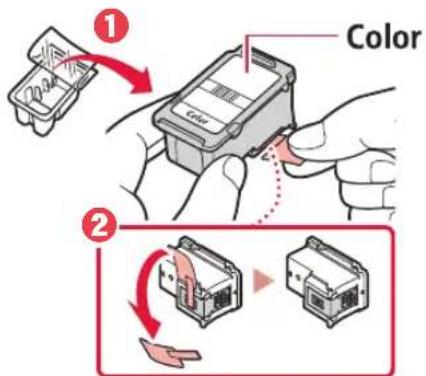

2 Rimuovere la cartuccia FINE a colori dal contenitore e rimuovere il nastro protettivo.

- Non toccare l'inchiostro presente sul nastro protettivo. Potrebbe macchiare le mani o altri oggetti vicini.

• Non toccare le aree mostrate nella figura. Altrimenti, la stampante potrebbe non stampare correttamente.

3 Installare la cartuccia FINE a colori.

• La cartuccia FINE a colori va sulla sinistra.

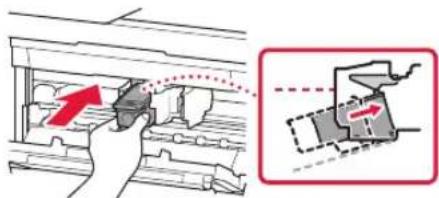

- Inclinare la cartuccia FINE verso l'alto a una certa angolazione e inserirla nel supporto cartuccia FINE.

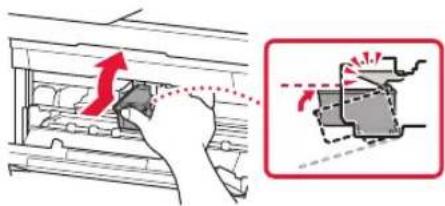

- Inserirla completamente e premerla verso l'alto finché non scatta in posizione.

Non scuotere la cartuccia FINE. Ciò potrebbe causare un malfunzionamento.

4 Confermare che la cartuccia FINE sia diritta e in piano.

5 Ripetere i passi da 2 a 4 per installare la cartuccia FINE nera.

• La cartuccia FINE nera va sulla destra.

Black

6 Chiudere il coperchio di uscita della carta.

Se appare la seguente schermata, tornare al passo 3 in

"4. Installazione delle cartucce FINE," e confermare che la cartuccia FINE nera e quella a colori siano posizionate correttamente.

Install the cartridges pro 168A

5. Caricamento della carta

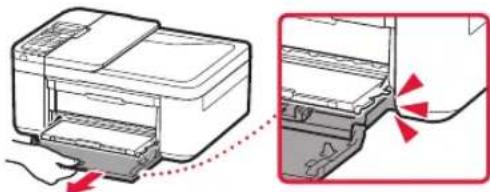

1 Estrarre il cassetto fino all'arresto.

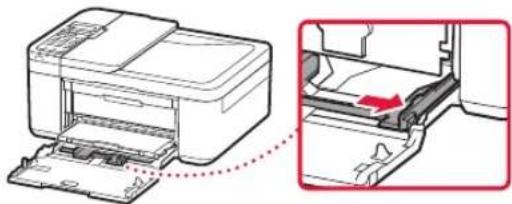

2 Far scorrere le guide della carta.

- Afferrare la guida della carta di destra e spostarla verso il bordo destro.

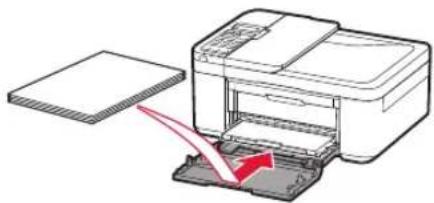

- Caricare carta comune di formato LTR o A4 con il lato di stampa rivolto verso il basso.

- Spingere la carta completamente nel cassetto e far scorrere la guida della carta di destra contro il bordo della risma di carta.

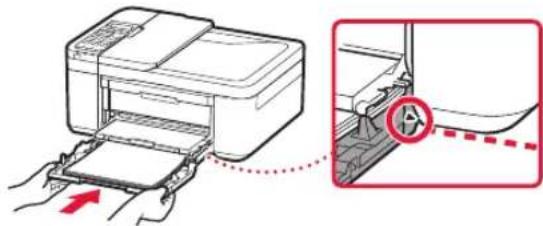

4 Spingere il cassetto.

- La freccia (▶) sul coperchio anteriore dovrebbe allinearsi con il bordo anteriore della stampante.

5 Estrarre il supporto di uscita della carta del vassoio di uscita della carta.

6 Aprire l'estensione del vassoio di uscita.

7 Verificare che venga visualizzata la schermata seguente, quindi premere il pulsante OK.

Quale periferica si sta connettendo?

Selezionare una periferica e seguire la sezione pertinente.

Computer Computer e

smartphone

Smartphone Nessuna periferica

(Utilizzo della

stampante in modo

autonomo o come fax)

6-b

pagina 6

Premere il pulsante

Stop e selezionare Non

connettere (Do not

in questo ordine. Per

impostare un fax, vedere

"Utilizzo della funzione

fax" a pagina 8.

6-a

Connessione a un computer

Se si utilizzano più computer, eseguire questi passaggi su ciascun computer.

Sono disponibili due metodi, "Ampostazione online" e "Bilizzo del CD-ROM di

installazione fornito (solo per Windows)".

Impostazione online

1 Accedere al sito Web di Canon da un computer.

http://ij.start.canon

2 Selezionare Impostazione.
3 Immettere il nome del modello della stampante e fare clic su Vai.
4 Fare clic su Avvio.

5 Fare clic su Se la stampante è già preparata, connettersi.

Nota

Quando si utilizza un computer con Windows (tranne per Windows 10 S) o macOS, procedere al passo successivo. Quando si utilizza un computer con un altro sistema operativo, continuare l'impostazione seguendo le istruzioni visualizzate.

6 Fare clic su Scarica.

• Il file di impostazione è stato scaricato sul computer.
  7 Eseguire il file scaricato.
  8 Procedere al passo 9 a pagina 5.

Utilizzo del CD-ROM di installazione fornito (solo per Windows)

1 Inserire il CD-ROM di installazione nel computer.

2 Seguire le istruzioni per la versione di Windows in uso.

Windows 10/Windows 8.1

1 Fare clic sul seguente messaggio quando viene visualizzato sul lato destro dello schermo del computer.

Se il messaggio non viene visualizzato (o non è più visibile), fare clic sull'icona File Explorer sulla barra delle applicazioni. Sul lato sinistro della finestra, fare clic su Questo PC (This PC). Fare doppio clic sull'icona del CD visualizzata sul lato destro (quando viene visualizzato il contenuto del CD, quindi fare doppio clic su Msetup4.exe). Procedere a 3.

2 Fare clic su Esegui Msetup4.exe (Run Msetup4.exe).

3 Se viene visualizzata la finestra di dialogo Controllo account utente (User Account Control), fare clic su Sì (Yes).

Windows 7

1 Fare clic su Esegui Msetup4.exe (Run Msetup4.exe).

- Quando viene visualizzata la schermata Riprod. automatica (AutoPlay), fare clic su Esegui Msetup4.exe (Run Msetup4.exe).

Se la schermata Riprod. automatica (AutoPlay) non viene visualizzata, nel menu Start fare clic su Computer. Sul lato destro della finestra fare doppio clic sull'icona del CD (quando viene visualizzato il contenuto del CD, fare doppio clic su Msetup4.exe).

Se viene visualizzata la finestra di dialogo Controllo account utente (User Account Control), fare clic su Continua (Continue).

3 Procedere al passo 9 di seguito.

9 Fare clic su Avvia impostazione (Start Setup).

10 Seguire le istruzioni visualizzate sullo schermo.

- Queste operazioni possono richiedere del tempo.

11 Quando viene visualizzata la seguente schermata, fare clic su Esci (Exit).

• La stampante è ora connessa al computer. Per connettere uno smartphone, vedere "6-b. Connessione a uno smartphone" a pagina 6.
• Per impostare un fax, vedere "Utilizzo della funzione fax" a pagina 8.

6-b

Connessione a uno smartphone

Se si utilizzano più smartphone, eseguire questi passaggi su ciascuno smartphone.

Prima di iniziare, effettuare quanto segue.

① Abilitare l'impostazione Wi-Fi sullo smartphone*.
② Connettere lo smartphone al router wireless* (se si dispone di un router wireless).
* Per ulteriori informazioni in merito a queste procedure, vedere i manuali dello smartphone e del router wireless.

1 Installare l'app "Canon PRINT Inkjet/SELPHY" sullo smartphone.

ios

Cercare "Canon PRINT" nell'App Store.

Android

Cercare "Canon PRINT" in Google Play.

Nota

È anche possibile accedere al sito Web di Canon eseguendo la scansione del codice QR mostrato sulla destra per scaricare l'app.

2 Controllare la schermata della stampante mentre si effettuano i vari passaggi.

Se viene visualizzata la seguente schermata

Premere il pulsante Impostazione (Setup) 81 e controllare la schermata visualizzata.

Se appare μi-Fi

Se non appare 📄-Fi

Se viene visualizzata la seguente schermata

• Lo schermo della stampante si spegne quando la stampante rimane inattiva per 10 minuti. Premere un pulsante (tranne il pulsante ON) sul pannello dei comandi per accendere lo schermo.
  Se viene visualizzato LaFstampante non può comunicare tramite una connessione Wi-Fi. Per ulteriori informazioni, vedere "Domande frequenti" all'indirizzo "http://ij.start.canon".

3 Aprire l'app installata.

4 Per aggiungere la stampante, attenersi alle istruzioni visualizzate.

5 Verificare che venga visualizzata la schermata seguente.

• La stampante è ora connessa allo smartphone. Per stampare foto, vedere "Caricamento della carta fotografica" a pagina 8.
• Per impostare un fax, vedere "Utilizzo della funzione fax" a pagina 8.

Le procedure variano tra iOS e Android. Seguire le istruzioni relative al sistema operativo in uso.

iOS

3 Toccare Impostazioni (Settings) nella schermata iniziale dello smartphone, quindi toccare Canon ij_XXXX nelle impostazioni Wi-Fi.

Settings Wi-Fi Wi-Fi Canon_ij

Nota

Se Canon_ij_XXXX non appare, seguire la procedura in E, quindi cercare di nuovo Canon_ij_XXXX.

4 Aprire l'app installata.

- La stampante è registrata con il metodo di connessione più appropriato all'ambiente in uso.

5 Verificare che venga visualizzata la schermata seguente.

Canon PRINT INGRID/SELF? F:\BOOK\series

• La stampante è ora connessa allo smartphone. Per stampare foto, vedere "Caricamento della carta fotografica" a pagina 8.
• Per impostare un fax, vedere "Utilizzo della funzione fax" a pagina 8.

Android

3 Aprire l'app installata.

- La stampante è registrata con il metodo di connessione più appropriato all'ambiente in uso.

Nota

Se non appare subito un messaggio indicante "Nessuna stampante è stata aggiunta. Eseguire l'impostazione stampante? (No printer has been added. Perform printer setup?)" dopo aver avviato l'applicazione, attenersi alla procedura in e tornare alle operazioni dello smartphone.

4 Verificare che venga visualizzata la schermata seguente.

3 Tenere premuto il pulsante Menu/Connessione wireless (Wireless connect) per circa 3 secondi.

4 Quando "Seguire le istruzioni sul PC, smartphone, ecc." appare sullo schermo della stampante, procedere a D

Caricamento della carta fotografica

1 Estrarre il cassetto fino all'arresto.
2 Far scorrere le guide della carta.

- Afferrare la guida della carta di destra e spostarla verso il bordo destro.

3 Caricare carta fotografica.

• Caricare la carta fotografica in orientamento verticale con il lato di stampa rivolto verso il basso e posizionarla al centro del cassetto.
• Spingere la carta completamente nel cassetto e far scorrere la guida della carta di destra contro il bordo della risma di carta.

4 Spingere il cassetto.
- La freccia (▶) sul coperchio anteriore dovrebbe allinearsi con il bordo anteriore della stampante.
5 Estrarre il supporto di uscita della carta del vassoio di uscita della carta.
6 Aprire l'estensione del vassoio di uscita.
7 Quando viene visualizzata la schermata seguente, premere il pulsante OK.

8 Selezionare il formato e il tipo di carta, quindi premere il pulsante OK.

Size: *L Type: *Glossy

Utilizzo della funzione fax

La funzione fax della stampante richiede l'impostazione. Fare riferimento a uno dei seguenti manuali.

Manuale online

① Accedere al sito Web di Canon.

http://ij.start.canon

② Fare clic su
③ Immettere il nome del modello della stampante e fare clic su Vai.
④ Fare clic su Guida all'impostazione FAX.

■ Manuale a video (installato nel computer)

Di seguito è riportato un esempio con Windows 10.

① Fare clic sul pulsante Avvio (Start).
② Fare clic su Tutte le app (All apps) > Canon TR4500 series Manuale a video in questo ordine, quindi aprire il Manuale dell'utente.
③ Fare clic su Guida all'impostazione FAX.

Se i risultati di stampa non sono soddisfacenti

Eseguire Allineamento testina di stampa (Print Head Alignment) se le linee rette risultano deformate, i colori risultano inconsistenti o i risultati di stampa sono diversi da quanto previsto.

Per ulteriori informazioni, fare clic su Manutenzione nel Manuale online e fare riferimento a Se la stampa è sbiadita o irregolare > Allineamento della posizione della Testina di stampa.

Fare riferimento al coperchio posteriore per informazioni su come aprire il Manuale online.

■ Linee non allineate

■ Colori non uniformi o con striature
