MANUAL DE USUARIO Pixma TR4540 CANON

Lea primero Información de seguridad e información importante (apéndice).

Instalación de la impresora......página 1

Conexión con el ordenador y con el teléfono inteligente o la tableta...... página 4

Cómo sujetar la impresora

4 Confirme se o cartucho FINE está reto e nivelado.

Computador Computador

e smartphone

Smartphone Nenhum dispositivo

3 Abra o aplicativo instalado.

4 Abra o aplicativo instalado.

3 Abra o aplicativo instalado.

Colocando Papel Fotográfico

3 Coloque o papel fotográfico.

Instalación de la impresora

Configuración de la web

http://ij.start.canon

1. Contenido de la caja

• Cable de alimentación

Color Black

• Cartuchos FINE

• CD-ROM de instalación

• Cable modular

• Información de seguridad e información importante

• Guía de inicio (este manual)

2. Retirar los materiales de protección

1 Retire y tire los materiales de protección del dispositivo.

- Asegúrese de retirar toda la cinta naranja.

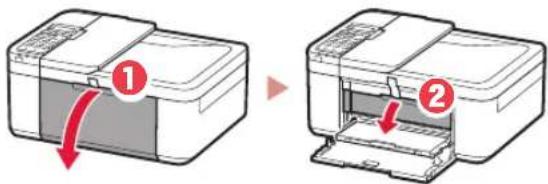

2 Abra la cubierta delantera y la tapa de salida del papel.

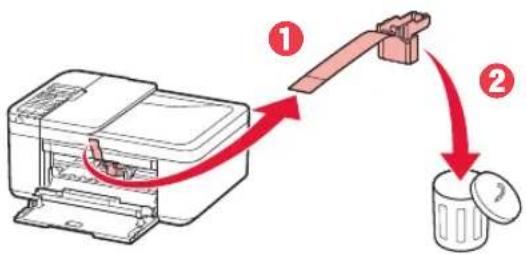

3 Retire y tire los materiales de protección.

- Tire de la cinta naranja para retirar el material de protección.

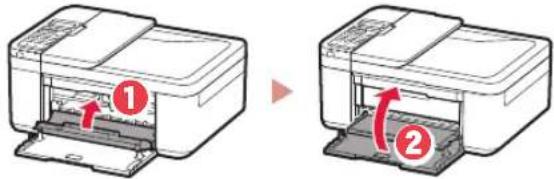

4 Cierre la tapa de salida del papel y la cubierta delantera.

1 Conecte el cable de alimentación.

Atrás

Importante

• Coloque la impresora a por lo menos 5 cm de la pared.
  En este momento, no conecte ningún otro cable.

2 Pulse el botón ACTIVADO (ON).

Si aparece la siguiente pantalla, pulse el botón ACTIVADO (ON) para apagar la impresora y repita el procedimiento desde el paso 2 en "2. Retirar los materiales de protección".

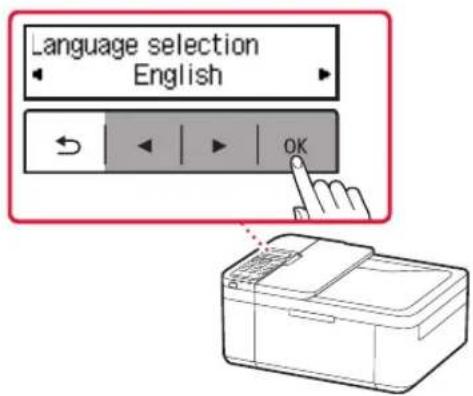

3 Si aparece la siguiente pantalla, use los botones

◀ y ▶ para seleccionar el idioma y pulse el botón OK.

Instalación de la impresora

4 Si aparece la siguiente pantalla, seleccione su país o región y, a continuación, pulse el botón OK.

Country or region *Others

4. Instalar los cartuchos FINE

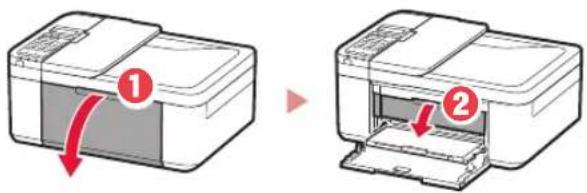

1 Abra la cubierta delantera y la tapa de salida del papel.

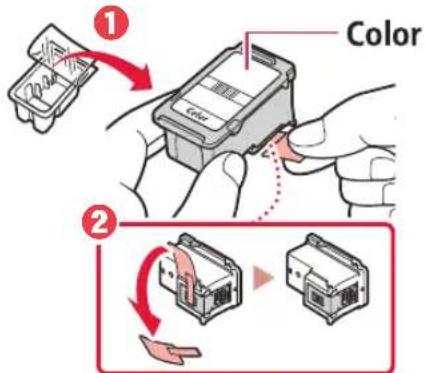

2 Retire el cartucho FINE de color del contenedor y retire la cinta protectora.

- No toque la tinta de la cinta protectora. Podría manchar sus manos o los objetos que se encuentran a su alrededor.

- No toque las áreas que se muestran en la imagen. Si lo hace, puede que la impresora no imprima correctamente.

3 Instale el cartucho FINE de color.

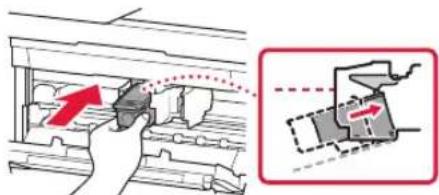

- El cartucho FINE de color va en la parte izquierda. - Incline el cartucho FINE hacia arriba e insértelo en el soporte de cartucho FINE.

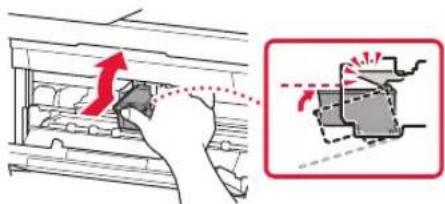

- Insértelo hasta el fondo y presiónelo hacia arriba hasta que esté encajado.

No golpee el cartucho FINE. Si se golpea, puede funcionar mal.

4 Confirme que el cartucho FINE está recto y nivelado.

5 Repita los pasos 2 a 4 para instalar el cartucho FINE negro.

- El cartucho FINE negro va en la parte derecha.

Black

6 Cierre la tapa de salida del papel.

Si aparece la siguiente pantalla, vuelva al paso 3 en "4. Instalar los cartuchos FINE" y confirme que los cartuchos FINE negro y de color están posicionados correctamente.

Install the cartridges pro 168A

5. Carga del papel

1 Tire del cassette hasta que se detenga.

2 Separe las guías del papel deslizándolas.

- Sujete la guía del papel derecha y muévala hacia el borde derecho.

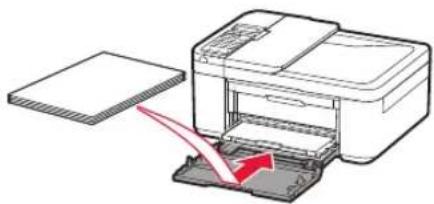

- Cargue papel normal de tamaño LTR o A4 con el lado de impresión hacia abajo.

- Empuje el papel totalmente en el cassette y, a continuación, deslice la guía del papel derecha contra el borde de las hojas de papel.

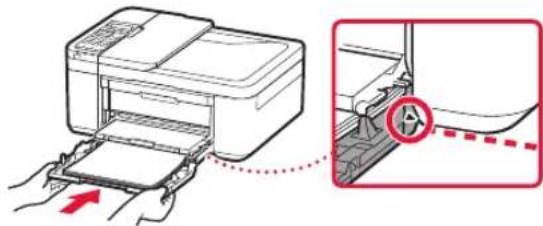

4 Empuje el cassette.

- La flecha (▶) en la cubierta delantera debe estar alineada con el borde delantero de la impresora.

5 Extraiga el soporte de la salida del papel de la bandeja de salida del papel.

6 Abra la extensión de la bandeja de salida.

7 Compruebe que aparezca la pantalla siguiente y, a continuación, pulse el botón OK.

¿Qué dispositivo va a conectar?

Seleccione un dispositivo y siga la sección relevante.

Ordenador Ordenador y

teléfono inteligente

Teléfono inteligente

Sin dispositivo

(Utilizando la impresora de modo independiente o como fax)

6-b página 6

Pulse el botón Parar (Stop) y, a continuación, seleccione No conectar

(Do not connect) > Sí (Yes), en este orden. Para configurar un fax, consulte "Usar la función de fax" en la página 8.

6-a

Conectar al ordenador

Si utiliza varios ordenadores, realice estos pasos en cada ordenador. Hay dos métodos, "A configuración en línea" y "B o del CD-ROM de instalación (solo Windows) proporcionado".

Configuración en línea

1 Acceda al sitio web de Canon desde un ordenador.

http://ij.start.canon

2 Seleccione Configurar.
3 Escriba el nombre del modelo de su impresora y haga clic en Ir.
4 Haga clic en Iniciar.

5 Haga clic en Si ya ha preparado la impresora, vaya a Conectar.

Nota

Cuando utilice un ordenador con Windows (excepto Windows 10 S) o macOS, vaya al siguiente paso. Si utiliza otro sistema operativo en su ordenador, continúe con la configuración siguiendo las instrucciones en pantalla.

6 Haga clic en Descargar.

• El archivo de configuración se descarga en su ordenador.
  7 Ejecute el archivo descargado.
  8 Continúe en el paso 9 en página 5.

Uso del CD-ROM de instalación (solo Windows) proporcionado

1 Introduzca el CD-ROM de instalación en su ordenador.

2 Siga las instrucciones para su versión de Windows.

Windows 10/Windows 8.1

① Haga clic en el mensaje siguiente cuando se muestre en el lado derecho de la pantalla del ordenador.

Si el mensaje no aparece (o si ya no se ve), haga clic en el icono de Explorador de archivos (File Explorer) en la barra de tareas. En la parte izquierda de la ventana, haga clic en Este equipo (This PC). Haga doble clic en el icono de CD que se muestra en el lado derecho (cuando se muestre el contenido del CD y después haga doble clic en Msetup4.exe). Vaya al paso ③.

② Haga clic en

Ejecutar Msetup4.exe (Run Msetup4.exe).

3 Si se muestra el cuadro de diálogo Control de cuentas de usuario (User Account Control), haga clic en Sí (Yes).

Windows 7

1 Haga clic en Ejecutar Msetup4.exe (Run Msetup4.exe).

- Cuando se muestre la pantalla Reproducción automática (AutoPlay), haga clic en Ejecutar Msetup4.exe (Run Msetup4.exe).

Si no aparece la pantalla Reproducción automática (AutoPlay), en el menú Inicio, haga clic en Equipo (Computer). En el lado derecho de la ventana, haga doble clic en el icono de CD (cuando se muestre el contenido del CD, haga doble clic en Msetup4.exe).

2 Si se muestra el cuadro de diálogo Control de cuentas de usuario (User Account Control), haga clic en Continuar (Continue).

3 Continúe en el paso 9 siguiente.

9 Haga clic en Iniciar configuración (Start Setup).

10 Siga las instrucciones que aparezcan en pantalla.

- Estas operaciones pueden llevar algún tiempo.

11 Cuando aparezca la siguiente pantalla, haga clic en Salir (Exit).

- Ahora su impresora estará conectada al ordenador. Para conectar con un teléfono inteligente también, consulte "6-b. Conexión con un teléfono inteligente" en la página 6. - Para configurar un fax, consulte "Usar la función de fax" en la página 8.

6-b

Conexión con un teléfono inteligente

Si utiliza varios teléfonos inteligentes, realice estos pasos en cada teléfono inteligente.

Prepare lo siguiente antes de empezar.

Active la configuración de Wi-Fi en su teléfono inteligente*.
② Conecte su teléfono inteligente al router inalámbrico* (si tiene un router inalámbrico).
* Consulte los manuales de su teléfono inteligente y del router inalámbrico relacionados con estos procedimientos para obtener más detalles.

1 Instale la aplicación "Canon PRINT Inkjet/SELPHY" en su teléfono inteligente.

ios

Busque "Canon PRINT" en App Store.

Android

Busque "Canon PRINT" en Google Play.

Nota

También puede acceder al sitio web de Canon escaneando el código QR que se muestra a la derecha para descargar la aplicación.

2 Compruebe la pantalla de la impresora cuando siga los pasos.

Si aparece la siguiente pantalla

Pulse el botón Configuración (Setup) y compruebe la pantalla que aparece.

Si aparece 📊-Fi

- Si no aparece 📄-Fi

Si aparece la siguiente pantalla

Listo para conectarse

Nota

• La pantalla de la impresora se apaga cuando la impresora está inactiva durante 10 minutos. Pulse un botón (excepto el botón ACTIVADO (ON)) en el panel de control para encender la pantalla.
• Si aparece impresora no puede comunicarse mediante una conexión Wi-Fi. Para obtener más información, consulte "Preguntas más frecuentes" en "http://ij.start.canon".

3 Abra la aplicación instalada.

4 Siga las instrucciones en pantalla para añadir su impresora.

5 Compruebe que aparezca la siguiente pantalla.

Canon PRINT TWOORE SERIES

• Ahora su impresora estará conectada al teléfono inteligente. Para imprimir fotos, consulte "Carga de papel fotográfico" en la página 8.
• Para configurar un fax, consulte "Usar la función de fax" en la página 8.

Los procedimientos son diferentes para iOS y Android. Siga las instrucciones para su sistema operativo.

iOS

3 Toque Ajustes (Settings) en la pantalla de inicio de su teléfono inteligente y después toque Canon_ij_XXXX en los ajustes de Wi-Fi.

Settings Wi-Fi Wi-Fi Canon_ij

Nota

Si Canon_ij_XXXX no aparece, siga el procedimiento en E y después busque Canon_ij_XXXX de nuevo.

4 Abra la aplicación instalada.

- La aplicación está registrada con el método de conexión más adecuado para el ambiente que utilice.

5 Compruebe que aparezca la siguiente pantalla.

3 Abra la aplicación instalada.

- La aplicación está registrada con el método de conexión más adecuado para el ambiente que utilice.

Nota

Si no aparece el siguiente mensaje: "No se ha agregado ninguna impresora. ¿Realizar preparación de impresora? (No printer has been added. Perform printer setup?)" inmediatamente después de iniciar la aplicación, siga el procedimiento en E y después vuelva a las operaciones del teléfono inteligente.

4 Compruebe que aparezca la siguiente pantalla.

• Ahora su impresora estará conectada al teléfono inteligente. Para imprimir fotos, consulte "Carga de papel fotográfico" en la página 8.
• Para configurar un fax, consulte "Usar la función de fax" en la página 8.

E

3 Pulse el botón Menú (Menu)/Conexión inalámbrica (Wireless connect) de la impresora y manténgalo pulsado durante aproximadamente 3 segundos.

4 Cuando "Siga las instrucciones del PC o teléf. inteligente, etc." aparezca en la pantalla de la impresora, vaya a

Carga de papel fotográfico

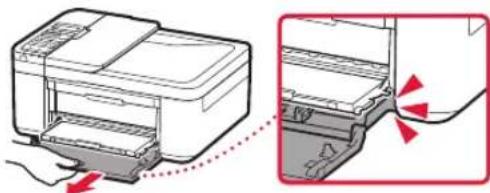

1 Tire del cassette hasta que se detenga.

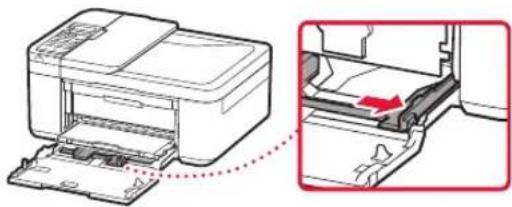

2 Separe las guías del papel deslizándolas.

- Sujete la guía del papel derecha y muévala hacia el borde derecho.

3 Cargue papel fotográfico.

• Cargue papel fotográfico en orientación horizontal con el lado de impresión hacia abajo y colóquelo en en el centro del cassette.

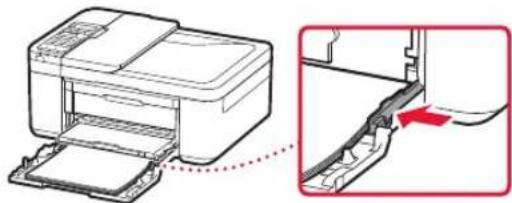

• Empuje el papel totalmente en el cassette y, a continuación, deslice la guía del papel derecha contra el borde de las hojas de papel.

4 Empuje el cassette.
- La flecha (▶) en la cubierta delantera debe estar alineada con el borde delantero de la impresora.
5 Extraiga el soporte de la salida del papel de la bandeja de salida del papel.
6 Abra la extensión de la bandeja de salida.
7 Cuando aparezca la pantalla siguiente, pulse el botón OK.

8 Seleccione el tipo y tamaño de papel y pulse el botón OK.

Size: *L Type: *Glossy

Usar la función de fax

La función de fax de su impresora necesita configurarse. Consultar cualquiera de los manuales siguientes.

■ Manual en línea

① Acceda al sitio web de Canon.

http://ij.start.canon

② Haga clic en
③ Escriba el nombre del modelo de su impresora y haga clic en Ir.
④ Haga clic en Guía de configuración del FAX.

■ Manual en pantalla (instalado en su ordenador)

El siguiente es un ejemplo en el que se usa Windows 10.

① Haga clic en el botón Inicio (Start).
② Haga clic en Todas las aplicaciones (All apps) > Canon TR4500 series Manual en pantalla en este orden, y abra el Manual del usuario.
③ Haga clic en Guía de configuración del FAX.

Si los resultados de impresión no son satisfactorios

Realice Alineación de los cabezales de impresión (Print Head Alignment) si las líneas rectas aparecen torcidas o los colores no son uniformes, o si los resultados de impresión no son como se esperaba.

Para más información, haga clic en Mantenimiento en el Manual en línea y consulte Si la impresión pierde intensidad o es irregular > Alineación del Cabezal de impresión.

Consulte en la cubierta trasera cómo se abre el Manual en línea.

■ Líneas desalineadas

■ Colores desiguales o con manchas

Desde el acceso directo del escritorio "Manual en línea Canon TR4500 series (Canon TR4500 series Online Manual)"
