MANUAL DE UTILIZADOR Pixma TR4540 CANON

Leia Informações Importantes e Sobre Segurança (adendo) primeiro.

Instalando a impressora ...... página 1

Conectando a um computador e smartphone/tablet ......página 4

Como segurar a impressora

1. Conteúdo da Caixa

• CD-ROM de instalação

• Cabo modular

• Informações Importantes e Sobre Segurança

• Para Começar (este manual)

2. Removendo os Materiais da Embalagem

1 Remova e descarte os materiais da embalagem do dispositivo.

• Certifique-se de remover qualquer fita laranja.

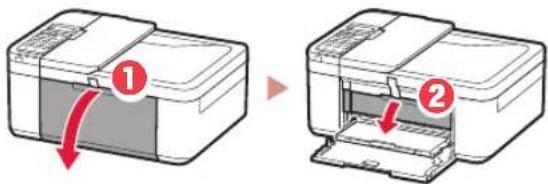

2 Abra a tampa frontal e a tampa de saída do papel.

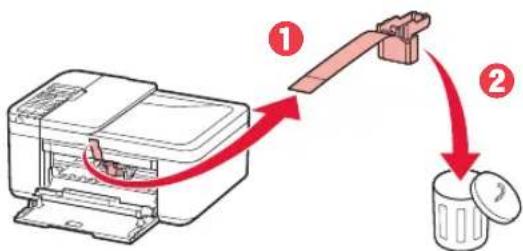

3 Remova e descarte os materiais de proteção.

- Puxe a fita laranja para remover o material de proteção.


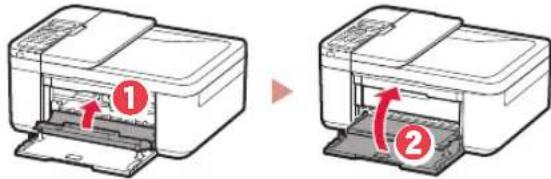

4 Feche a tampa de saída do papel e a tampa frontal.

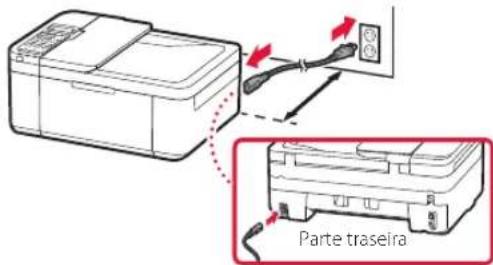

1 Conecte o cabo de alimentação.

Parte traseira

Importante

• Posicione a impressora de modo que ela fique no mínimo a 5 cm de distância da parede.
• Não conecte quaisquer outros cabos ainda.

2 Pressione o botão ATIVADO (ON).

Se a seguinte tela for exibida, pressione o botão ATIVADO (ON) para desligar a impressora e refaça o procedimento da etapa 2 em "2. Removendo os Materiais da Embalagem".

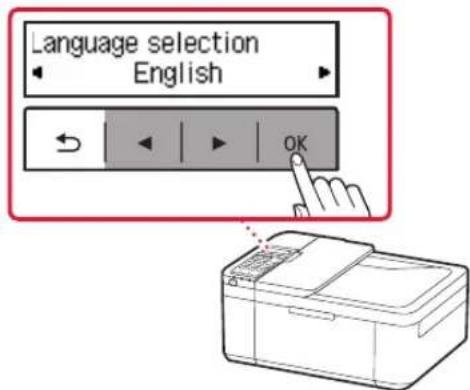

3 Quando a tela a seguir for exibida, use os botões ◀ e ▶ para selecionar um idioma e, em seguida, pressione o botão OK.

4 Se a tela a seguir for exibida, selecione seu país ou região e pressione o botão OK.

Country or region *Others

4. Instalando os Cartuchos FINE

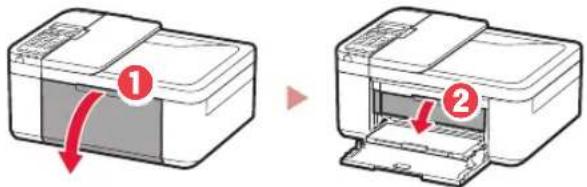

1 Abra a tampa frontal e a tampa de saída do papel.

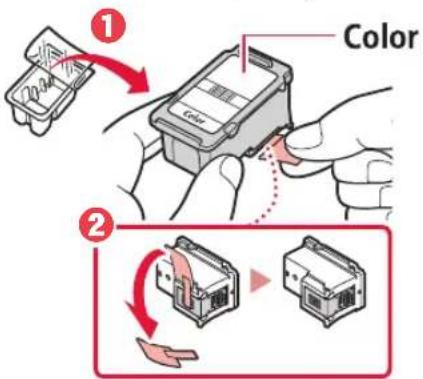

2 Remova o cartucho FINE colorido do recipiente e remova a fita de proteção.

- Não toque na tinta na fita de proteção. Ela pode manchar suas mãos ou os objetos em volta.

- Não toque nas áreas mostradas na figura. Caso contrário, a impressora pode não imprimir corretamente.

3 Instale o cartucho FINE colorido.

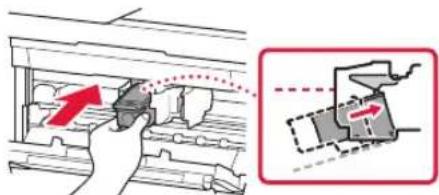

- Insira o cartucho FINE colorido à esquerda. - Incline o cartucho FINE para cima e insira-o dentro do suporte do cartucho FINE.

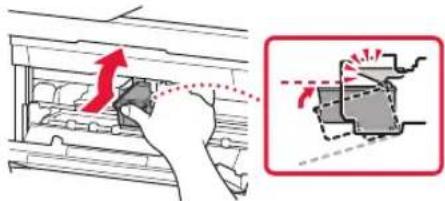

- Insira-o por completo e pressione-o para cima até ouvir um clique.

Não bata o cartucho FINE. Fazer isso pode causar problemas de funcionamento.

5 Repita as etapas 2 a 4 para instalar o cartucho FINE preto.

• Insira o cartucho FINE preto à direita.

Black

6 Feche a tampa de saída do papel.

Se a seguinte tela for exibida, retorne à etapa 3 em "4. Instalando os Cartuchos FINE" e confirme se os cartuchos FINE colorido e preto estão posicionados corretamente.

Install the cartridges pro 168A

5. Colocando papel

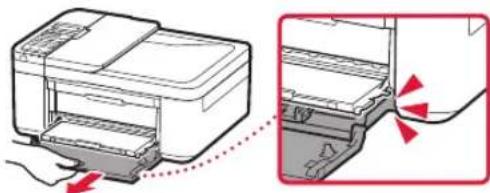

1 Puxe o cassete para fora até ele parar.

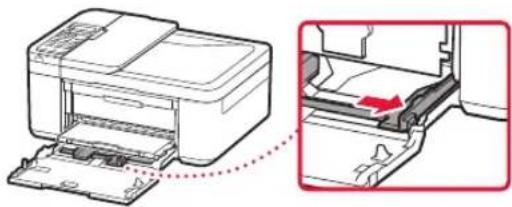

- Segure a guia do papel direita e mova até a borda direita.

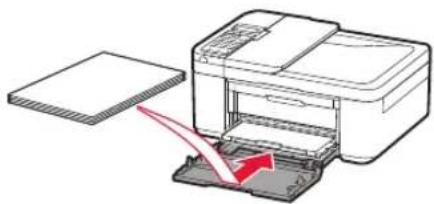

- Coloque papel tamanho LTR ou A4 comum com o lado a ser impresso voltado para baixo.

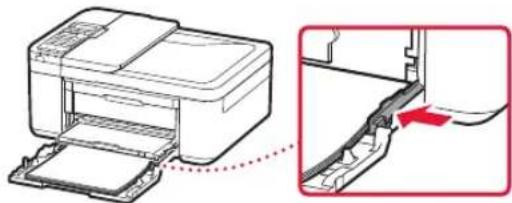

- Empurre o papel por completo para dentro do cassete e então deslize a guia do papel direita contra a pilha de papel.

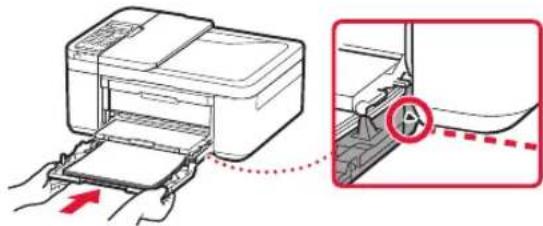

- A seta (▶) na tampa frontal deve ficar alinhada com a borda frontal da impressora.

6 Abra a extensão da bandeja de saída.

7 Verifique se a seguinte tela é exibida, então pressione o botão OK.

Qual dispositivo você está conectando?

Selecione um dispositivo e siga a seção relevante.

(Usando sua impressora independente ou como fax)

6-b página 6

Não conectar (Do not connect) > Sim

(Yes), nesta ordem. Para configurar um fax, consulte "Usando a Função de Fax" na página 8.

6-a

Conectando a um Computador

Se você estiver usando vários computadores, execute estas etapas em cada computador. Existem dois métodos, "AConfiguração On-line" e "Bando o CD-ROM de instalação (Somente Windows) fornecido".

Configuração On-line

1 Acesse o site Canon de um computador.

http://ij.start.canon

2 Selezione Configurar.
3 Insira o nome do modelo da sua impressora e clique em Ir.
4 Clique em Iniciar.

5 Clique em Se você já tiver preparado a sua impressora, vá para Conectar.

Nota

Quando você estiver usando um computador com Windows (exceto para Windows 10 S) ou macOS, prossiga para a próxima etapa. Quando você estiver usando um computador com outro sistema operacional, continue a configuração seguindo as instruções na tela.

6 Clique em Download.

• O arquivo de configuração foi transferido para o seu computador.
  7 Execute o arquivo baixado.
  8 Prossiga para a etapa 9 na página 5.

Usando o CD-ROM de instalação (Somente Windows) fornecido

1 Insira o CD-ROM de instalação no seu computador.

2 Siga as instruções para a sua versão do Windows.

Windows 10/Windows 8.1

Clique na mensagem a seguir quando ela for exibida no lado direito da tela do seu computador.

Se a mensagem não for exibida (ou se não for mais visível), clique no ícone do Explorador de Arquivos (File Explorer) na barra de tarefas. No lado esquerdo da janela, clique em Este PC (This PC). Clique duas vezes no ícone do CD exibido no lado direito (se o conteúdo do CD não for exibido, clique duas vezes em Msetup4.exe). Prossiga para 3.

② Clique em Executar Msetup4.e (Run Msetu

3 Se a caixa de diálogo Controle de Conta de Usuário (User Account Control) for exibida, clique em Sim (Yes).

Windows 7

- Quando a tela Reprodução Automática (AutoPlay) for exibida, clique em Executar Msetup4.exe (Run Msetup4.exe).

Se a tela Reprodução Automática (AutoPlay) não for exibida, no menu Iniciar, clique em Computador (Computer). No lado direito da janela, clique duas vezes no ícone do CD (quando o conteúdo do CD for exibido, clique duas vezes em Msetup4.exe).

Se a caixa de diálogo Controle de Conta de Usuário (User Account Control) for exibida, clique em Continuar (Continue).

3 Prossiga para a etapa 9 abaixo.

9 Clique em Iniciar configuração (Start Setup).

10 Siga as instruções na tela.

- Estas operações podem levar algum tempo.

11 Quando a seguinte tela for exibida, clique em Sair (Exit).

- Agora, a impressora está conectada ao seu computador. Para conectar um smartphone, consulte "6-b. Conectando a um smartphone" na página 6. - Para configurar um fax, consulte "Usando a Função de Fax" na página 8.

6-b

Conectando a um smartphone

Se você estiver usando vários smartphones, execute estas etapas em cada smartphone.

Prepare o seguinte antes de iniciar.

1 Ative a configuração Wi-Fi no seu smartphone*.
② Conecte seu smartphone ao roteador sem fio* (se você tiver um roteador sem fio).
* Consulte os manuais do seu smartphone e do seu roteador sem fio para obter mais detalhes sobre esses procedimentos.

1 Instale o aplicativo "Canon PRINT Inkjet/SELPHY" no seu smartphone.

ios

Procure por "Canon PRINT" na App Store.

Android

Procure por "Canon PRINT" na Google Play.

Nota

Você também pode acessar o site Canon digitalizando o código QR que é exibido à direita para fazer download do aplicativo.

2 Verifique a tela da impressora enquanto você prossegue pelas etapas.

Se a seguinte tela for exibida

Pressione o botão Configuração (Setup) 81 e verifique se a seguinte tela é exibida.

Se for exibido,
Se unado for exibido,

Se a seguinte tela for exibida

• A tela da impressora desliga quando a impressora está ociosa por 10 minutos. Pressione um botão (exceto o botão ATIVADO (ON)) do painel de controle para exibir a tela.
• Se non-exibido, a impressora não poderá se comunicar por meio de uma conexão Wi-Fi. Para obter detalhes, consulte "Perguntas Frequentes" em "http://ij.start.canon".

4 Siga as instruções na tela para adicionar sua impressora.

5 Verifique se a tela a seguir aparece.

• Agora a impressora está conectada ao seu smartphone. Para imprimir fotos, consulte "Colocando Papel Fotográfico" na página 8.
• Para configurar um fax, consulte "Usando a Função de Fax" na página 8.

Os procedimentos podem variar para iOS e Android. Siga as instruções para o seu sistema operacional.

iOS

3 Toque em Configurações (Settings) na tela inicial do seu smartphone e depois em Canon_ij_XXXX nas configurações de Wi-Fi.

Settings Wi-Fi Wi-Fi Canon_ij

Nota

Se Canon_ij_XXXX não for exibido, siga o procedimento em E, depois busque por Canon_ij_XXXX novamente.

- A impressora está registrada com o método de conexão mais apropriado para o ambiente que você está usando.

5 Verifique se a tela a seguir aparece.

• Agora a impressora está conectada ao seu smartphone. Para imprimir fotos, consulte "Colocando Papel Fotográfico" na página 8.
• Para configurar um fax, consulte "Usando a Função de Fax" na página 8.

Android

- A impressora está registrada com o método de conexão mais apropriado para o ambiente que você está usando.

Nota

Se uma mensagem dizendo "Nenhuma impressora foi adicionada. Executar configuração da impressora? (No printer has been added. Perform printer setup?)" não for exibida prontamente após iniciar o aplicativo, siga o procedimento em E e depois retores para as operações do smartphone.

4 Verifique se a tela a seguir aparece.

3 Mantenha pressionado o botão Menu/Conexão sem fio (Wireless connect) por aproximadamente 3 segundos.

4 Quando "Siga as instruções no PC ou no smartphone etc." for exibido na tela da impressora, vá para

1 Puxe o cassete para fora até ele parar.
2 Deslize as guias do papel.

- Segure a guia do papel direita e mova até a borda direita.

• Coloque o papel fotográfico na orientação retrato e com o lado a ser impresso voltado para baixo, ajustando-o no centro do cassete.
• Empurre o papel por completo para dentro do cassete e então deslize a guia do papel direita contra a pilha de papel.

4 Insira o cassete.
- A seta (▶) na tampa frontal deve ficar alinhada com a borda frontal da impressora.
5 Puxe o suporte de saída do papel para fora da bandeja de saída do papel.
6 Abra a extensão da bandeja de saída.
7 Quando a seguinte tela for exibida, pressione o botão OK.

8 Seleccione o tamanho e o tipo de papel, e depois pressione o botão OK.

Size: *L Type: *Glossy

Usando a Função de Fax

A função de fax da sua impressora requer configuração. Consulte um dos seguintes manuais.

■ Manual On-line

② Clique em
③ Insira o nome do modelo da sua impressora e clique em Ir.
④ Clique em Guia de configuração de FAX.

■ Manual Interativo (instalado no seu computador)

Veja a seguir um exemplo usando Windows 10.

① Clique no botão Início (Start).
② Clique em Todos os aplicativos (All apps) > Canon TR4500 series Manual Interativo nesta ordem e abra o Manual do Usuário.
③ Clique em Guia de configuração de FAX.

Se os Resultados da Impressão Forem Insatisfatórios

Execute Alinhamento da cabeça de impressão (Print Head Alignment) se as linhas retas estiverem tortas ou se as cores estiverem inconsistentes, ou se os resultados da impressão não forem como esperados.

Para obter detalhes, clique em Manutenção no Manual On-line e consulte Se a Impressão Estiver Menos Nítida ou Irregular > Alinhando a Cabeça de Impressão.

Consulte a contracapa para saber como abrir o Manual On-line.

Linhas Desalinhadas

Do atalho "Manual On-line da Canon TR4500 series (Canon TR4500 series Online Manual)" da área de trabalho
