GEBRUIKSAANWIJZING Pixma TR4540 CANON

Lees eerst Veiligheidsinformatie en belangrijke informatie (addendum).

Verbinden met een computer en smartphone/tablet....pagina 4

Connessione con computer e smartphone/tablet......pagina 4

De printer vasthouden

1. Inhoud van de doos

• Installatie-cd-rom

• Modulaire kabel

• Veiligheidsinformatie en belangrijke informatie
  • Aan de Slag-gids (deze handleiding)

2. Verpakkingsmateriaal verwijderen

1 Verwijder het verpakkingsmateriaal van het apparaat en gooi dit weg.

- Let erop dat u de oranje tape verwijdert.

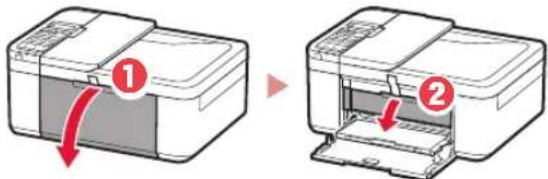

2 Open de voorklep en de papieruitvoerklep.

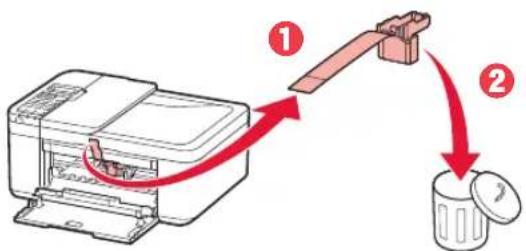

3 Verwijder het beschermende materiaal en gooi dit weg.

- Trek aan de oranje tape om het beschermende materiaal te verwijderen.


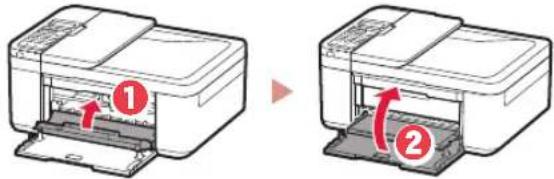

4 Sluit de papieruitvoerklep en de voorklep.

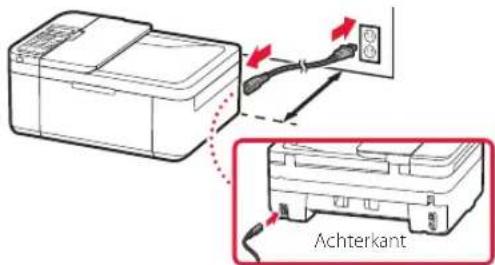

1 Sluit het netsnoer aan.

Achterkant

Belangrijk

- Plaats de printer zodanig dat deze op ten minste 5 cm van de muur staat. - Sluit op dit moment nog geen andere kabels aan.

2 Druk op de knop AAN (ON).

Als het volgende scherm verschijnt, drukt u op de knop AAN (ON) om de printer uit te schakelen en herhaalt u de procedure vanaf stap 2 in "2. Verpakkingsmateriaal verwijderen".

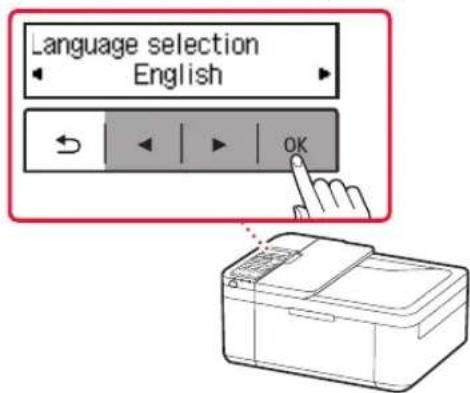

3 Wanneer het volgende scherm wordt weergegeven, gebruikt u de knoppen ◀ en ▶ om een taal te selecteren en drukt u vervolgens op de knop OK.

4 Als het volgende scherm wordt weergegeven, selecteert u uw land of regio en drukt u daarna op de knop OK.

Country or region *Others

4. De FINE-cartridges installeren

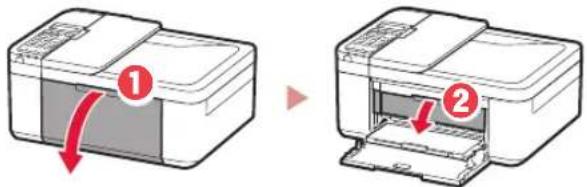

1 Open de voorklep en de papieruitvoerklep.

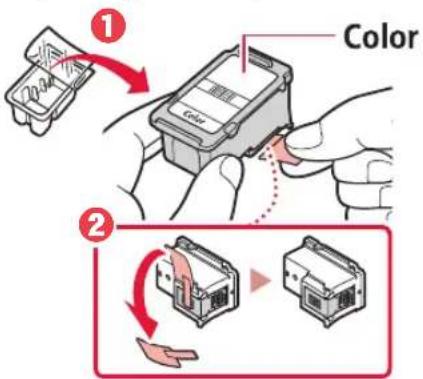

2 Haal de kleuren-FINE-cartridge uit de verpakking en verwijder de beschermende tape.

- Raak de inkt op de beschermende tape niet aan. Deze kan vlekken veroorzaken op uw handen of voorwerpen in de buurt.

- Raak de aangegeven gebieden in de afbeelding niet aan. De printer kan anders mogelijk niet correct afdrukken.

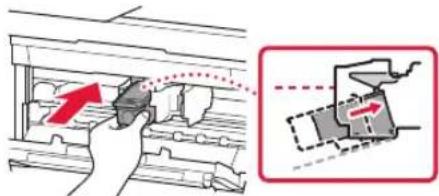

3 Installeer de kleuren-FINE-cartridge.

- De kleuren-FINE-cartridge komt aan de linkerkant. - Kantel de FINE-cartridge in een hoek omhoog en plaats deze in de FINE-cartridgehouder.

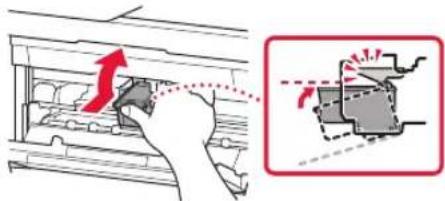

- Duw de cartridge er helemaal in en druk hem omhoog totdat hij klikt.

Stoot niet tegen de FINE-cartridge. Als u dat wel doet, kan dit leiden tot defecten.

4 Controleer of de FINE-cartridge recht en horizontaal zit.

5 Herhaal de stappen 2 tot en met 4 om de zwarte FINE-cartridge te installeren.

• De zwarte FINE-cartridge komt aan de rechterkant.

Black

6 Sluit de papieruitvoerklep.

Als het volgende scherm verschijnt, gaat u terug naar stap 3 in "4. De FINE-cartridges installeren" en bevestigt u dat de zwarte en kleuren-FINE-cartridges correct zijn geplaatst.

Install the cartridges pro 168A

5. Papier plaatsen

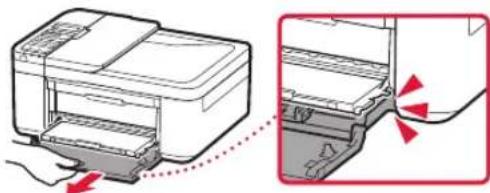

1 Trek de cassette eruit totdat deze stopt.

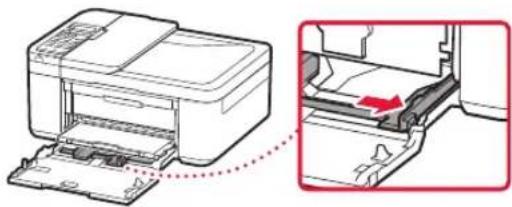

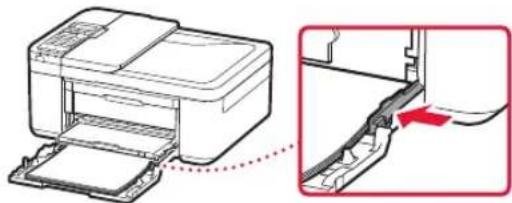

2 Schuif de papiergeleiders uit elkaar.

- Pak de rechterpapiergeleider en schuif deze naar de rechterkant.

- Plaats normaal papier van LTR- of A4-formaat met de afdrukzijde omlaag.

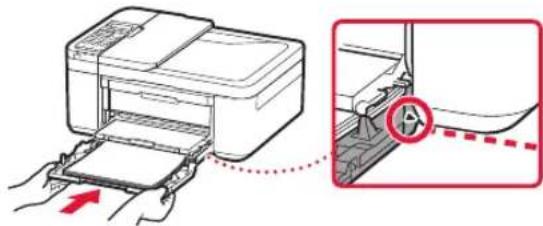

- Duw het papier helemaal in de cassette en schuif de rechterpapiergeleider tegen de rand van de stapel papier.

- De pijl (▶) op de voorklep moet zijn uitgelijnd met de voorkant van de printer.

5 Trek de papieruitvoersteun van de papieruitvoerlade naar voren.

6 Open het verlengstuk van de uitvoerlade.

7 Controleer of het volgende scherm wordt weergegeven en druk daarna op de knop OK.

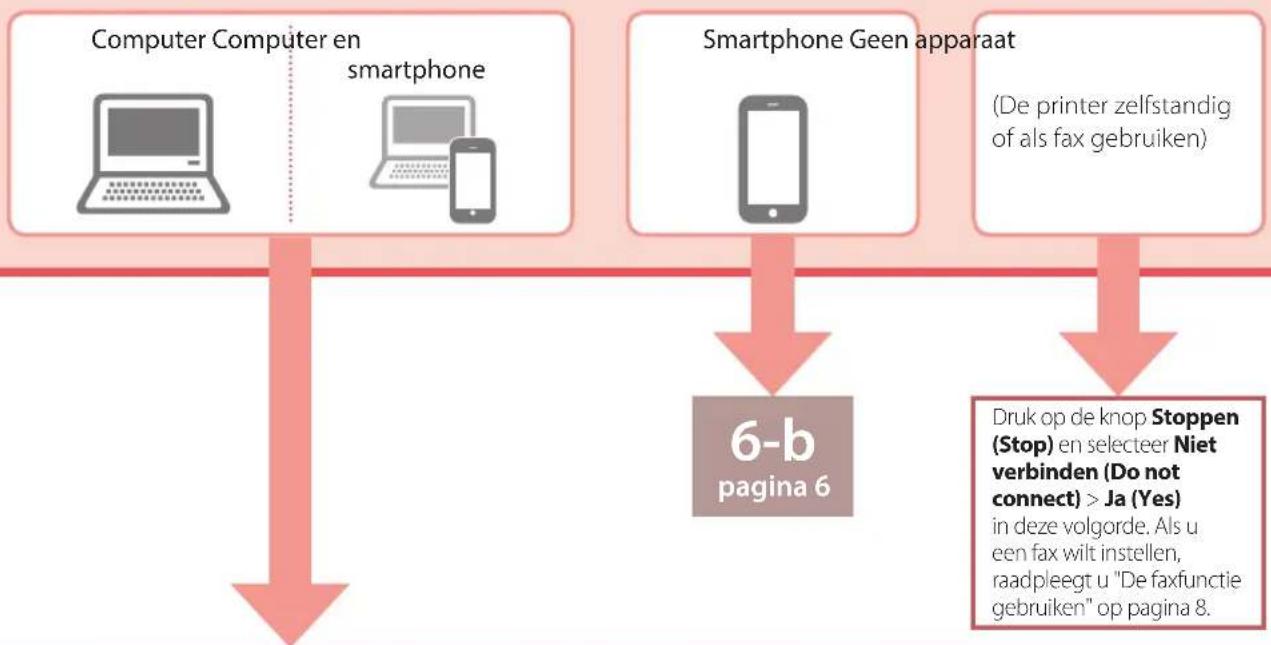

Met welk apparaat maakt u verbinding?

Selecteer een apparaat en lees de desbetreffende sectie.

6-a

Verbinden met een computer

Als u meerdere computers gebruikt, voert u deze stappen uit op elke computer. Er zijn twee methoden, "Online installatie" en "meegeleverde installatie-cd-rom gebruiken (alleen Windows)".

Online installatie

1 Ga naar de Canon-website op een computer.

2 Selecteer Installatie.
3 Voer de modelnaam van de printer in en klik op Ga.
4 Klik op Start.

5 Klik op Als u uw printer al hebt voorbereid, gaat u naar Verbinden.

Opmerking

Als u een computer gebruikt met Windows (behalve Windows 10 S) of macOS, gaat u verder naar de volgende stap. Als u een computer gebruikt met een ander besturingssysteem, gaat u verder met de installatie door de instructies op het scherm uit te voeren.

6 Klik op Downloaden.

• Het installatiebestand wordt gedownload naar uw computer.
  7 Voer het gedownloade bestand uit.
  8 Ga verder naar stap 9 op pagina 5.

De meegeleverde installatie-cd-rom gebruiken (alleen Windows)

1 Plaats de installatie-cd-rom in de computer.

2 Volg de instructies voor uw versie van Windows.

Windows 10/Windows 8.1

1 Klik op het volgende bericht wanneer dit rechts op het computerscherm wordt weergegeven.

Als het bericht niet wordt weergegeven (of niet meer zichtbaar is), klikt u op het pictogram Verkenner (File Explorer) op de taakbalk. Klik links in het venster op Deze pc (This PC). Dubbelklik op het cd-rompictogram aan de rechterkant (wanneer de inhoud van de cd wordt weergegeven, dubbelklikt u op Msetup4.exe). Ga verder naar 3.

2 Klik op

Msetup4.exe uitvoeren (Run Msetup4.exe)

3 Als het dialoogvenster Gebruikersaccount beheren (User Account Control) wordt geopend, klikt u op Ja (Yes).

Windows 7

1 Klik op Msetup4.exe uitvoeren (Run Msetup4.exe).

- Wanneer het scherm Automatisch afspelen (AutoPlay) wordt weergegeven, klikt u op Msetup4.exe uitvoeren (Run Msetup4.exe).

Als het scherm Automatisch afspelen (AutoPlay) niet wordt weergegeven, klikt u in het menu Start op Computer. Dubbelklik op het cd-rompictogram rechts in het venster (wanneer de inhoud van de cd wordt weergegeven, dubbelklikt u op Msetup4.exe).

2 Als het dialoogvenster Gebruikersaccount beheren (User Account Control) wordt geopend, klikt u op Doorgaan (Continue).

3 Ga naar stap 9 hieronder.

9 Klik op Beginnen met instellen (Start Setup).

10 Volg de instructies op het scherm.

• Deze handelingen kunnen enige tijd duren.

11 Wanneer het volgende scherm wordt weergegeven, klikt u op Afsluiten (Exit).

- De printer is nu verbonden met uw computer. Als u ook verbinding wilt maken met een smartphone, raadpleegt u "6-b. Verbinden met een smartphone" op pagina 6. - Als u een fax wilt instellen, raadpleegt u "De faxfunctie gebruiken" op pagina 8.

6-b

Verbinden met een smartphone

Als u meerdere smartphones gebruikt, voert u deze stappen uit op elke smartphone.

Bereid het volgende voor voordat u begint.

① Schakel de Wi-Fi-instelling op uw smartphone in*.
② Verbind uw smartphone met de draadloze router* (als u een draadloze router gebruikt).
* Raadpleeg de handleiding van uw smartphone en draadloze router voor meer informatie over deze procedures.

1 Installeer de app "Canon PRINT Inkjet/SELPHY" op uw smartphone.

ios

Zoek "Canon PRINT" in de App Store.

Android

U kunt ook naar de Canon-website gaan door de QR-code rechts te scannen om de app te downloaden.

2 Controleer het scherm van de printer terwijl u de stappen doorloopt.

Als het volgende scherm verschijnt

Druk op de knop Instellingen (Setup) [an] controleer het scherm dat wordt weergegeven.

• Als wordt weergegeven,

• Als niet wordt weergegeven,

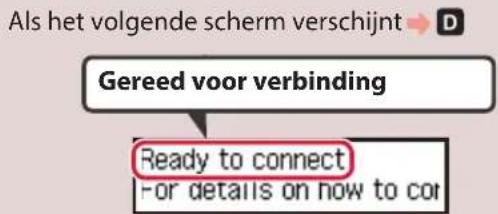

Als het volgende scherm verschijnt Gereed voor verbinding Ready to connect - or details on how to cor

Opmerking

• Het scherm van de printer wordt uitgeschakeld als de printer gedurende 10 minuten inactief is. Druk op een knop (behalve de knop AAN (ON)) op het bedieningspaneel om het scherm in te schakelen.
• Als wndt weergegeven, kan de printer niet communiceren via een Wi-Fi-verbinding. Raadpleeg voor meer informatie "Veelgestelde vragen" op "http://ij.start.canon".

3 Open de geïnstalleerde app.

4 Volg de instructies op het scherm om de printer toe te voegen.

5 Controleer of het volgende scherm verschijnt.

Canon PRINT MAX10000 T8000 series

• De printer is nu verbonden met uw smartphone. Als u foto's wilt afdrukken, raadpleegt u "Fotopapier plaatsen" op pagina 8.
• Als u een fax wilt instellen, raadpleegt u "De faxfunctie gebruiken" op pagina 8.

De procedures verschillen voor iOS en Android. Volg de instructies voor uw besturingssysteem.

iOS

3 Tik op Instellingen (Settings) op het beginscherm van uw smartphone en tik op Canon_ij_XXXX bij de instellingen voor Wi-Fi.

Settings Wi-Fi Wi-Fi Canon_ij

Opmerking

Als Canon_ij_XXXX niet wordt weergegeven, volgt u de stappen in E en zoekt u daarna opnieuw naar Canon_ij_XXXX.

4 Open de geïnstalleerde app.

- De printer wordt geregistreerd met de meest geschikte verbindingsmethode voor de omgeving die u gebruikt.

5 Controleer of het volgende scherm verschijnt.

3 Open de geïnstalleerde app.

- De printer wordt geregistreerd met de meest geschikte verbindingsmethode voor de omgeving die u gebruikt.

Opmerking

Als het bericht "Er is geen printer toegevoegd. Printerinstallatie uitvoeren? (No printer has been added. Perform printer setup?)" niet direct wordt weergegeven nadat u de toepassing hebt gestart, volgt u de procedure in E en gaat u daarna verder met de stappen op de smartphone.

4 Controleer of het volgende scherm verschijnt.

• De printer is nu verbonden met uw smartphone. Als u foto's wilt afdrukken, raadpleegt u "Fotopapier plaatsen" op pagina 8.
• Als u een fax wilt instellen, raadpleegt u "De faxfunctie gebruiken" op pagina 8.

E

3 Houd de knop Menu/Draadloos verbinden (Wireless connect) op de printer ongeveer 3 seconden ingedrukt.

4 Wanneer "Volg de instructies op de pc of smartphone enz." verschijnt op het scherm, ga naar D

Fotopapier plaatsen

1 Trek de cassette eruit totdat deze stopt.
2 Schuif de papiergeleiders uit elkaar.

- Pak de rechterpapiergeleider en schuif deze naar de rechterkant.

3 Plaats fotopapier.

• Plaats fotopapier in de staande afdrukstand met de afdrukzijde omlaag in het midden van de cassette.
• Duw het papier helemaal in de cassette en schuif de rechterpapiergeleider tegen de rand van de stapel papier.

4 Duw de cassette erin.
- De pijl (▶) op de voorklep moet zijn uitgelijnd met de voorkant van de printer.
5 Trek de papieruitvoersteun van de papieruitvoerlade naar voren.
6 Open het verlengstuk van de uitvoerlade.
7 Wanneer het volgende scherm wordt weergegeven, drukt u op de knop OK.

8 Selecteer het papierformaat en -type en druk op de knop OK.

Size: *L Type: *Glossy

De faxfunctie gebruiken

De faxfunctie van de printer moet worden ingesteld. Raadpleeg hiervoor een van de volgende handleidingen.

■ Online handleiding

① Ga naar de Canon-website.

http://ij.start.canon

② Klik op
③ Voer de modelnaam van de printer in en klik op Ga
④ Klik op Faxinstallatiehandleiding

■ Schermhandleiding (geïnstalleerd op uw computer)

In het volgende voorbeeld wordt Windows 10 gebruikt.

① Klik op de knop Start.
② Klik op Alle apps (All apps) > Canon TR4500 series Schermhandleiding in deze volgorde en open daarna de Gebruikershandleiding.
③ Klik op Faxinstallatiehandleiding

Als de afdrukresultaten onvoldoende zijn

Voer Uitlijning printkop (Print Head Alignment) uit als rechte lijnen niet recht zijn, als kleuren inconsistent zijn of als de afdrukresultaten anderszins niet zijn zoals u verwachtte.

Klik voor meer informatie op Onderhoud in de Online handleiding en lees Als afdrukken vaag of ongelijkmatig zijn > De Printkop uitlijnen.

Op de achterklep kunt u lezen hoe u de Online handleiding opent.

■ Lijnen zijn niet uitgelijnd

■ Kleuren zijn ongelijkmatig of gevlekt

Via de snelkoppeling "Online handleiding Canon TR4500 series (Canon TR4500 series Online Manual)" op het bureaublad

Dal collegamento sul desktop "Manuale online Canon TR4500 series (Canon TR4500 series Online Manual)"
