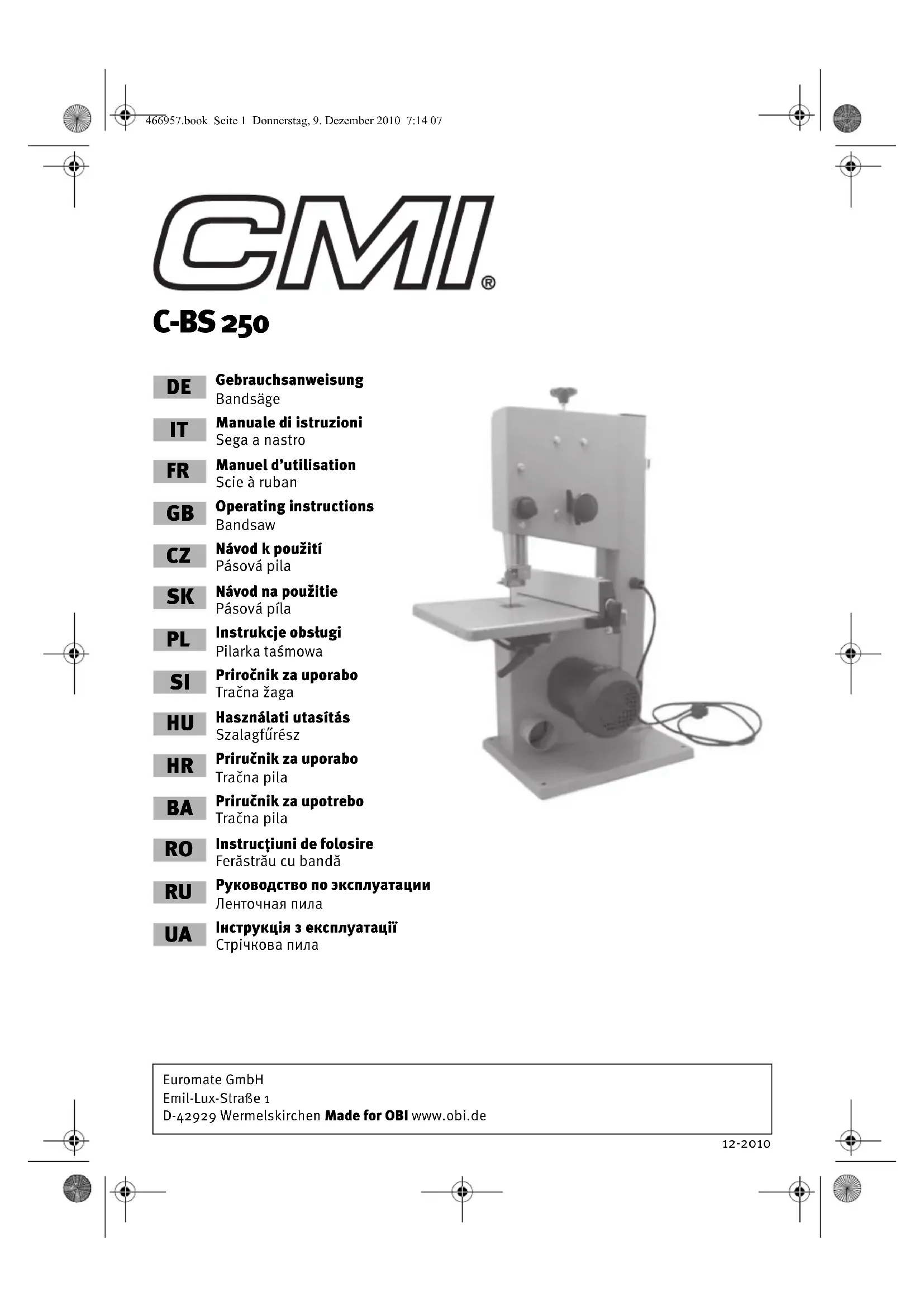

C-BS 250 - Scie CMI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie à ruban
Marque	CMI
Modèle	C-BS 250
Tension d'alimentation	230 V / 50 Hz
Puissance nominale (S1)	180 W
Puissance nominale (S2 15 min)	250 W
Vitesse de rotation à vide	1400 tr/min
Longueur du ruban de scie	1400 mm
Largeur max du ruban de scie	8 mm
Vitesse du ruban de scie	900 m/min
Hauteur de coupe à 90°	80 mm
Hauteur de coupe à 45°	45 mm
Portée (profondeur de coupe)	200 mm
Dimensions de la table	300 x 300 mm
Inclinaison de la table	0° à 45°
Poids	20 kg
Fonctions principales	Coupes longitudinales, en biais, à main levée
Entretien	Nettoyage régulier avec brosse fine ou chiffon ; retirer la fiche avant tout entretien
Sécurité	Interrupteur de sécurité, protection du ruban, arrêt d'urgence
Pièces détachées disponibles	Ruban de scie, surface de caoutchouc, insertion de table, butée parallèle
Accessoires fournis	Table de menuisier, poussoir, butée parallèle
Raccord d'aspiration	Oui, tubulure pour aspiration des copeaux

FOIRE AUX QUESTIONS - C-BS 250 CMI

Comment changer le ruban de scie ?

Desserrez la vis de tension, retirez l'ancien ruban par la fente de la table. Placez le nouveau ruban centré sur les rouleaux, les dents vers le bas. Tendez le ruban en tournant la vis de tension dans le sens horaire jusqu'à ce qu'il ne se déplace latéralement que de 1 à 2 mm. Refermez le couvercle et remontez la tôle de l'âme.

Comment régler la tension du ruban ?

Tournez la vis de tension (9) dans le sens horaire pour tendre. Vérifiez en appuyant latéralement au centre entre les rouleaux : le ruban ne doit se déplacer que de 1 à 2 mm. Une tension excessive peut casser le ruban, une tension insuffisante provoque le patinage.

Quel type de bois peut-on couper avec cette scie ?

La scie à ruban CMI C-BS 250 est conçue pour découper le bois et les matériaux similaires au bois (panneaux, contreplaqué, etc.) en sens longitudinal ou transversal. Elle ne convient pas pour le bois de chauffage ou les métaux.

Quelles sont les précautions de sécurité à respecter ?

Portez toujours des lunettes de protection, un masque anti-poussière et un serre-tête antibruit. Maintenez la zone de travail propre et bien éclairée. N'utilisez jamais la machine sans les protections en place. Assurez-vous que l'interrupteur est en position arrêt avant de brancher. Retirez la fiche pour tout entretien.

Comment nettoyer la scie à ruban ?

Débranchez la scie. Utilisez une brosse fine ou un chiffon pour enlever la poussière et les salissures. N'utilisez pas de détergents corrosifs sur les parties en plastique. Nettoyez régulièrement le ruban et les rouleaux pour garantir un bon fonctionnement.

Comment régler le guidage du ruban de scie ?

Ouvrez le couvercle latéral. Réglez les paliers de support (30 et 31) avec un écart maximum de 0,5 mm du ruban. Les broches de guidage (28, 29) doivent être à environ 1 mm derrière le creux des dents et à 0,5 mm du ruban. Tournez le rouleau supérieur pour vérifier. Refermez le couvercle.

La scie peut-elle couper en biais ?

Oui, la table peut être inclinée de 0° à 45° vers l'avant. Desserrez les poignées de blocage (18), inclinez la table à l'angle désiré (indiqué sur l'échelle) et resserrez les poignées. Pour les coupes en biais, placez la butée parallèle du côté inférieur pour éviter le glissement.

Quelle est la puissance du moteur ?

Le moteur a une puissance nominale de 180 W en service continu (S1) et de 250 W en service temporaire (S2, 15 minutes). La vitesse à vide est de 1400 tr/min, et la vitesse du ruban de scie est de 900 m/min.

Comment transporter la scie ?

Transportez la scie en la tenant d'une main par le pied (5) et de l'autre par le bâti (25). N'utilisez jamais les dispositifs de protection (comme le capot du ruban) pour soulever ou transporter la machine.

Où commander des pièces de rechange ?

Pour commander des pièces de rechange, indiquez le type d'appareil, le numéro d'article, le numéro d'identification et le numéro de la pièce requise. Les prix et informations actuelles sont disponibles sur www.isc-gmbh.info.

MODE D'EMPLOI C-BS 250 CMI

Traduction de la notice originale

FR

Table des matieres

1.Description de l'appareil (fig. 1 et 2) 38
2. Etendue des fournitures 38
3. Utilisation conforme à l'affection prévue 38
4. Notes importantes 39

Consignes de sécurité 39

Risques résiduels 43

5.Caracteristiques techniques 43
Valeurs d'émission de bruit 43
6. Avant la mise en service 44

1. Montage 44

7.1.Monter la table de menuisier (fig.3-5) 44
7.2.Tendre le ruban de scie (fig.1/6) 45
7.3. Reglage du ruban de scie 45
7.4. Regler le guidage du ruban de scie (fig. 7-10) 45
7.5. Reglage du guidage du ruban de scie supérieur (11) (fig. 11) 47
7.6. Réglage de la table de sciage (15) à 90° (12/13) 47
7.7 Quel ruban de scie peut etre utilise ? 47
7.8. Remplacer la bande de scie (fig. 14) 47
7.9 Changement de la surface de roulement en caoutchouc des rouleaux de scie (fig. 15) .... 48
7.10.Changement de l'insertion de table (fig. 16) 48
7.11.Tubulured'aspiration 48

8.Commande 48

8.1. Interrupteur Marche/Arrêt (fig. 17) 48
8.2.Butee parallele (fig.18) 48
8.3.Coupes en biais (fig.19) 49

1. Fonctionnement 49

9.1. Executer des coupes longitudinales (fig. 20) 49
9.2. RÉalisation de coupes en biais (fig. 19) 50
9.3.Coupes a main levée (fig.21) 50

1. Transport 50
2. Entretien 50
3. Commande de pieces de rechange 50
   13.Mise au rebut et recyclage 51

Annexe 203

Réclamations 204

Attention!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veuillez donc tire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir acceder aux informations à tout moment. Si l'emploi doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1.Description de I'appareil (fig. 1 et 2)

FR 1. Description de l'appareil (fig. 1 et 2)

1. Interrupteur Marche/Arrêt
2. Conduite reseau
3. Surface de roulement en caoutchouc
4. Tôle de l'âme
5. Pied
6. Raccord d'aspiration
7. Rouleau de ruban de scie inférieur
8. Rouleau de ruban de scie supérieur
9. Vis de serrage
10. Protection du ruban de la scie
11. Guidage du ruban de scie supérieur
12. Couvercle latorial
13. Fermetre du couvercle
14. Vis de blocage pour rouleau de ruban de scie supérieur
15. Table de sciage
16. Echelle de degrés pour la zone d'orientation
17. Insertion de table en matière plastique
18. Poignée de blocage pour table de menuisier
19. Poignée de réglage du guidage du ruban de scie
20. Poignée de blocage du guidage du ruban de scie
21. Collier de serrage de la butée parallele
22. Vis de réglage du rouleau du ruban de scie supérieur
23. Moteur
24. Butée parallele
25. Chassin de la machine
26. Ruban de la scie

2. Etendue des fournitures

Sciearuban
- Table denuisier
Pousoir
- Butée parallele

3. Utilisation conforme à l'affection prévue

La scie à ruban sert à découvert le bois ou les matériauxsemblables au bois en sens longitudinal ou transversal.

Les pièces rondes ne doivent être coupées qu'à l'aide de dispositifs de retenue appropriés.

La machine ne doit être employée que dans le but pour lequel elle a été consue.

FR

Toute autre utilisation est considérée comme non conforme à l'affection prévue. L'utilisateur/ opérateur - et non le fabricant - est tenu responsable de tout dégât ou toute blessure resultant d'une utilisation non conforme.

Utilisez exclusivement des rubans de scie appropriés pour la machine. Le respect des consignes de sécurité et des instructions de montage ainsi que des informations de service dans le mode d'emploi est également partie intégrale d'une utilisation conforme à l'affection prévue.

Les personnes qui manient et entretiennent la machine, doivent se familiariser avec celle-ci et être instruites des risques éventuels.

En outre, les reglements de prévoyance contre les accidents en vigueur doivent être strictement respectés.

D'autre part, il faut suivre les autres règes générales à l'égard de la médecine du travail et de la sécurité.

Des transformations effectuees sur la machine excluent entierement la responsabilité du fabricant pour des dégats en résultat.

Malgré une utilisation conforme, certains facteurs de risques résiduels ne peuvent pas etre intégralement eliminés. En raison de la construction et de la structure de la machine, les risques suivants peuvent se produit :

• Baisse de l'ouie lorsque le serre-tête antibruit nécessaire n'est pas utilisé.
• Emissions nocives de poussières de bois dans le cas d'une'utilisation dans des locaux fermés.
• Risque d'accident par le contact de la main dans la zone de coupe non couverte de l'outil.
• Risque de blessure pendant le changement d'outil (risque de coupure).
• Risque de blessure dû à l'éjection de pièces ou morceaux de pièces.
• Risque d'échéement des doigts.
• Danger à cause du rebond.
  Risque de basculement de la piece a travailler d'au une surface d'appui insuffisante de la piece.
• Contact avec l'outil de coupe.
• Ejection de morceaux de branches et de morceaux de pièces à travailler.

Veillez au fait que nos-appareils, conformément à leur affectation, n'ont pas ete construits, pour etre utilisés dans un environnement professionnel, industriel ou artisanal. Nous declinons toute responsabilité si l'applieil est utilise professionnelle,isanamentelet ou dans des sociétés industrielles,tout comme pour toute activite equivalente.

4. Notes importantes

Consignes de sécurité

Attention!

Lorsque vous utilisez des outils electriques, il est indispensable de respecter les précautions de sécurité de base pour exclure les risques d'incendie, de décharge electrique et les blessures de personnes. Respectez également les consignes suivantes :

1. Maintenez votre zone de travail en ordre!

2. Le désordre dans la zone de travail peut provoquer des accidents.

3. Prenez les influences de l'environnement en considération!

4. N'exposez pas les outils à la pluie.

FR

4. Notes importantes

• N'utilisez pas les outils dans un environnement humide ou trempe.
• Veillez à un bon éclairage.

• N'utilisez pas les outils à proximé de liquides et de gaz inflammables.

• Protégéz-vous contre la décharge électrique!

• Evitez le contact avec les pièces mises à la terre.

• Tenez d'autres personnes éloignées de la machine.

• Ne laïsez pas les autres personnes, en particulier les enfants, toucher l'outil ou le cable. Maintenez les enfants hors de portée de votre périmètre de travail.

• Stockez vos outils dans un endroit sür!

• Gardez les apparèils n'étant pas utilisés dans un endroit sec et fermé hors de portée des enfants.

• Ne surchargez pas votre outil.

• Vous travaillerez mieux et plus surement dans la gamme de puissance indiquée.

• Utilise l'outil approprié !

• N'utilisez pas de machines de faible puissance pour les travaux lourds.

• N'utilisez pas les outils à des fins pour lesquelles ils ne sont pas concus. N'employez pas une scie circulaire à main p.ex. pour découvert des branches ou le bois.

• Portez des vêtements de travail appropriés.

• Ne portez pas de vêtements larges ou de bijoux. Il s pourraient être happés par des pièces mobi- les.

• Le port de chaussures anti-dérapantes est recommandé.

• Pour les cheveux longs, portez un filet.

• Utilisez un équipement de protection!

• Portez des lunettes de protection
  Lors de la réalisation de travaux produit de la poussiere, utilisez un masque respiratoire et/ ou un dispositif d'aspiration.

• Raccordez un dispositif d'aspiration de poussiere!

• Si des raccords d'aspiration de poussière et des dispositifs de collecte existent, assurez-vous que ceux-ci sont raccordés et utilisés.

• N'utilisez pas le cable à des fins inappropriées.

• N'utilisez pas le cable pour retarder la fiche de la prise de courant. Préservez le cable de la chaleur, de l'huile et des arêtes vives.

• Bloquez la pierce a travailler!

• Utilise des dispositifs de serrage ou un etau pour bloquer la piece à travailler. De cette façon, vous bloquez la piece à travailler plus surement qu'avec votre main.

• Evitez une position du corps anormale!

• Veillez à ce que vous appui au sol soit ferme et maintenez toujours votre équilibre.

• Entretenez votre outil avec soin!

• Maintenez les outils bien affués et propres pour pouvoir travailler比较好 et en toute sécurité.

• Respectez les consignes de maintenance et les instructions relatives au changement d'outil.
• Contrôlez régulierement le cable de l'outil et faites-le remplacer par un spécialiste agrée en cas de détérioration.

4. Notes importantes

• Contrôlez régulierrement le cable de rallonge et remplacez-le lorsqu'il est endommagé.

• Maintenez les poignées sèches et exemples d'huile et de graisse.

• Retirez la fiche de la prise de courant :

• lorsque l'outil n'est pas utilisé, avant l'entretien et le changement d'outils tels que lame de scie.

• Enlevez les clés à outil!

• Avant la mise en service, veuillez toujours vous assurer que les clés et les outils de réglage soient enlevés.

• Evitez le démarrage intempestif!

• Assurez-vous que l'interrupteur soit hors circuit lorsque vous branchez la machine.

• Utilisation du cable de pallonge à l'extérieur.

• N'utilisez à l'extérieur que des cables homologues et spécifiquement marqués à cet effet.

19.Travaillez avec attention!

• Soyez attentif et raisonnable pendant votre travail. N'utilisez pas la machine lorsque vous estes fatigué(e).

• Contrólez l'outil quant à d'éventuelles déterriorations!

• Avant d'utiliser la machine, contrôle bien si les dispositifs de sécurité ou les pieces légere-ment endommagées fonctionnent parfaitement et conformément à leurs fins.
  Assurez-vous que les pieces mobiles fonctionnent parfaitement sans coincer et qu'il n'y ait pas de pieces endommagées. Toutes les pieces doivent être correctement montées et replir toutes les conditions permettant d'assurer un fonctionnement parfait de l'outil.

• Les dispositifs de sécurité et les pieces endommages doivent être dûment répartis ou remplacés par un atelier spécialisé autorisé, sauf autre indication dans le mode d'emploi.
• Faites réparer les interrupteurs endommages par un service après-vente.

• N'utilisez pas d'outils dont l'interrupteur ne se laïssé pasmettre en et hors circuit.

• Avertissement!

• L'utilisation d'outils de rechange et d'accessoires autres que les pieces d'origine peut impliquer un risque de blessure pour vous.

• Faites réparer vous outil par un spécialiste électricien!
  —Cet outil correspond aux reglements de sécurité en vigueur. Les réparations ne doivent être exécutées que par un spécialiste électricien qui utilise des pieces de rechange d'origine; sinon il y a un risque d'accident pour l'utilisateur.
• Portez des gants de protection pendant tous les travaux d'entretien sur le ruban de scie.
• Dans le cas de coupes d'onglet avec la table ajustate, le guidage doit etre ordonne sur la partie inférieure de la table.
• Pour le sciage de bois rond, il faut utiliser un dispositif qui empêche la pierce à travailler de se tordre.
• Lors du sciage de planches en sens vertical, il faut utiliser un dispositif empêchant le rebond de la pièce à travailler.
• Utilisez une installation d'aspiration appropriée dans sa fonction et sa performance pour récapper la poussière produit.
• Passez les consignes de sécurité à toutes personnes travaillant sur la machine.
• N'utilisez pas la scie pour couper du bois de chauffage.

FR

4. Notes importantes

1. La machine dispose d'un interrupteur de sécurité empêchant une remise en circuit après une chute de tension.
2. Avant la mise en service, assurez-vous que la tension indiquée sur la plaque signalétique coïncide avec la tension du réseau sur place.
3. Si vous utilisez un enrouleur de cable, déroulez complètement le cable.
4. Les personnes maniant la machine, ne doivent pas etre dérangees dans leur travail.
5. Respectez le sens de rotation du moteur et du ruban de scie.
6. Les dispositifs de sécurité sur la machine ne doivent pas etre demontés ni mis hors fonction.
7. Ne sciez pas de pieces à travailler trop petites pour être tenues à la main en toute sécurité.
8. Ne retirez jamais ni éclats, ni copeaux détachés, ni pièces de bois coincées pendant le fonctionnement du ruban de scie.
9. Il faut absolument suivre les règlements de prévoyance contre les accidents en vigueur et les autres règes de sécurité généralement reconnues.
10. Respectez les directives en vigueur en matière de protection contre les accidents.
11. Montez le dispositif de protection du ruban de scie à une hauteur d'env. 3 mm au-dessus du matériel à scier.
12. Attention! Bloquez les pieces longues pour éviter qu'elles ne basculent à la fin du processus de coupe. (p.ex. support de déroulage).
13. Le dispositif de protection du ruban de scie (10) doit se couver en position inférieure pendant le transport de la scie.
14. N'employez pas les recouvrements de protection pour le transport ou pour un fonctionnement non approprié de la machine.
15. Il est interdirit d'utiliser des rubans de scie déformés ou endommages!
16. Remplacez la plaque d'insertion usée.
17. Ne jamais mettre la machine en service lorsque la porte qui protège le ruban de la scie ou encore le dispositif de protection l'isolant est ouvert.
18. Veiller à scélectionner une vitesse et un ruban de scie ajustés pour le matériel à couper.
19. Ne pas commencer le nettoyage du ruban de scie tant que celui-ci n'est pas complètement arrêté.
20. Utiliser un pouvoir pour scier en ligne droite contre la butée parallele.
21. Pendant le transport, le dispositif de protection du ruban de la scie doit se couver dans la position la plus BASSE et pres de la table.
22. Dans le cas de coupes d'onglet avec la table inclinee, la butee parallele doit etre ordonne sur la partie inférieure de la table.
23. Lors de la découverte de bois ronds, il faut utiliser une fixation adequate pour éviter que la pièce à usiner tourne.
24. N'utilise jamais de dispositifs de protection séparatifs pour le soulevvement ou le transport.
25. Veiliez à utiliser les dispositifs de protection du ruban de la scie et à es régler correctement.
26. Respectez avec les mains une distance de sécurité par rapport au ruban de la scie. Utilisez le pouvoir pour des coupes étroites.

5. Caracteristiques techniques

Risques résiduels

Meme si vous utilisez l'outil electrique selon les instructions, des risques résiduels restent tous jours. Les risques suivants peuvent se produire en rapport avec la construction et la version de cet outil electrique :

1. Lésions au niveau des poumons lorsqu'un masque anti-poussière approprié n'est pas utilisé.
2. Lésions au niveau de l'oufe lorsqu'une protection appropriée pour les oreilles n'est pas portée.

Déconnecter la fiche secteur avant tous travaux de réparations et de maintenance!

Porter un dispositif de protection des yeux

Porter un serre-tete antibruit

Porter un masque anti-poussière

5. Caractéristiques techniques

Tension sector: 230V /50Hz

Puisance : S1 180 W / S2 15 min 250 W

Vitesse de rotation à vide no : 1400 min

Longueur du ruban de scie:1400 mm

Largeur du ruban de scie max.: 8 mm

Vitesse du ruban de scie:900 m/min

Hauteur de coupe : 80 mm / 90°

45 ~mm / 45^

Portee:200mm

Dimensions de la table : 300 x 300 mm

Table pivotante: 0^ - 45^

Dimensions de la pierce a travailler: 400 × 400 ~mm

Poids: 20 kg

Valeurs d'émission de bruit

	Fonctionnement
Pression acoustique LPA	82,3 dB (A)
Insécurité KPA	3 dB
Puisance sonore LWA	92,8 dB (A)

FR

6. Avant la mise en service

Insecurité KWA

3 dB

Portez une protection pour les oreilles.

L'effet du bruit peut conduire à une perte de l'audition.

Limitez le développement de bruit et de vibrations à un minimum!

• Utilisez uniquement des appareils en parfait etat.
• Procedez à une maintenance et à un nettoyage régulier de l'appareil.
• Adaptez votre méthode de travail à l'appareil.
• Ne surchargez pas l'appareil.
• Laissez évientuellesment contrôler l'appareil.
• Éteignez l'appareil lorsqu'il n'est pas utilisé.

Duré de mise en circuit :

La durée de mise en circuit S2 15 min. (service bref) indique que le moteur de cette puissance nominale de 250 Watt ne doit être charge en continu que pour le temps (15 min.) indiqué sur la plaque signalétique. Sinon, il se rechaufferait de façon inadmissible. Pendant la pause, le moteur refroidit jusqu'à sa température de départ.

6. Avant la mise en service

• La machine doit être implantée de façon stable, donc sur un établi, ou bien être visée à un support solide. Des alésages ont été forés dans ce but dans le pied de la machine.
• La table de menuisier doit être correctement montée.
• Avant la mise en service, montez tous les capots et dispositifs de sécurité selon les règes de l'art.
• Le ruban de scie doit fonctionner sans gêne.
• Si vous sciez un bois déjà travaillé, faites attention aux corps étrangers tels que clous ou vis etc.
• Avant d'actionner l'interrupteur Marche/Arrêt, assurez-vous que le ruban de scie soit correctement monté et que les pieces mobiles fonctionnent avec souplesse.
• Avant de raccorder la machine, vérifie bien que les données sur la plaque signalétique correspondent à celles du réseau.

7. Montage

Attention!

Attention!

Avant tous travaux d'entretien, de changement d'équipement et de montage sur la scie à ruban, retirez la fiche de la prise de courant.

7.1. Monter la table de menuisier (fig. 3 - 5)

• Retirer la tôle de l'âme (4)
• Placer la table de menuisier (15) sur le carter de la machine (25) de la droite et la fixer avec les 3 vis de fixation (27). Veiller à ce que le ruban de la scie (26) se trouve exactement au centre de la table de menuisier!

• Replacer la tôle de l'âme (4).

• Montage

FR

• Introduire l'insertion de table en matière plastique (17) d'en haut de manière qu'une fente continue apparaisse.
• Le démontage doit être effectué dans l'ordre inverse.

7.2. Tendre le ruban de scie (fig. 1/6)

• ATTENTION! Avant un arrêt prolongé de la scie, il faut détendre le ruban de scie, ce qui veut dire que vous doivent contrôler la tension du ruban avant demettre la machine en circuit.
• Tournez la vis tendeuse (9) dans le sens des aiguilles d'une montre pour tendre le ruban de scie (26).
• Vous pouvez vous assurer de la tension correcte du ruban de scie en pressant laterralement avec les doigts contre le ruban de scie, environ au centre entre les deux rouleaux (7 + 8) . Ce faisant, le ruban de scie (26) ne devrait se laisser presser que légèrement (env. 1 à 2 mm).
• ATTENTION! Si le ruban de scie est trop tendu, il peut se briser. RISQUE DE BLESSURE! S'il ne l'est pas assez, le rouleau de scie (7) entraîné peut patiner, ce qui provoque l'arrêt du ruban de scie.

7.3. Reglage du ruban de scie

• ATTENTION! Avant d'exécuter le réglage du ruban de scie, il faut tendre correctement le ruban.
• Ouvrir le couvercle l'etal (12) en desserrant les fermetures (13).
• Tournez lentement le rouleau de scie supérieur (8) dans le sens des aiguilles d'une montre. Le ruban de scie (26) devrait tourner centralement sur le rouleau de scie (8). Si ce n'est pas le cas, il faut corriger l'angle d'inclinaison du rouleau de scie supérieur (8).
• Si le ruban de scie (26) roule plutôt vers la partie arrêté du rouleau de scie (8), c'est-à-dire dans le sens du support de la machine (25), il faut tourner la vis de réglage (22) dans le sens inverse des aiguilles d'une montre en tournant lentement le rouleau de scie (8) de l'autre main pour vérifier la position du ruban de scie (26).
• Si le ruban de scie (26) roule vers l'arête avant du rouleau de scie (8), il faut tourner la vis de réglage (22) dans le sens des aiguilles d'une montre.
• ÀpRES avoir reglé le rouleau de scie supérieur (8), il faut contrôler la position du ruban de scie (26) sur le rouleau de scie inférieur (7). Le ruban de scie (26) devrait se couver également au centre du rouleau de scie (7). Si tel n'est pas le cas, vous nez encore une fois régler l'inclinaison du rouleau de scie supérieur (8).
• Il est nécessaire de tourner le rouleau de scie à plusieurs reprises avant que le réglage du rouleau de scie supérieur (8) n'entraine un changement de position du ruban de scie sur le rouleau de scie inférieur (7).
• Une fois le réglage terminé, refermer les couvercles latéraux (12) et les bloquer avec les dispos-sitifs de fermeture (13).

7.4. Régler le guidage du ruban de scie (fig. 7-10)

A chaque changement du ruban de la scie, régler à nouveau les paliers de support (30 + 31) ainsi que les broches de guidage (28 + 29) .

• Ouvrir le couvercle latorial (12) en desserrant les fermétures (13).

7.4.1. Palier de support supérieur (30)

• Desserrer la vis (33)
• Déplacer le palier de support (30) jusqu'à ce qu'il ne touche plus le ruban de la scie (26) (écart maxi. 0,5 mm)

7. Montage

• Resserrer la vis (33)

7.4.2. Régler le palier de support inférieur (31)

• Démonter la table de menuisier (15)
• Basculer la protection du ruban de la scie en arrriere (34).
• Le réglage se fait de façon analogue au palier de support supérieur. Les deux paliers de support (30 + 31) soutiennent le ruban de la scie (26) uniquement pendant le sciage. En marche à vide, le ruban de la scie ne doit pas toucher le roulement à billes.

7.4.3. Réglage des broches de guidage supérieures (28)

• Relâchez la vis à six pans creux (35)
• Déplacez la prise (36) des broches de guidage jusqu'à ce que l'arête avant des broches de guidage (28) se trouve à env. 1 mm derrière le creux des dents du ruban de scie.
• Resserrez la vis à six pans creux (35)
• ATTENTION! Le ruban de scie est inutilisable lors que les dents touchent les broches de guidage pendant le fonctionnement du ruban de scie.
• Relâchez les vis à six pans creux (37).
• Poussez les deux broches de guidage (28) dans le sens du ruban de scie jusqu'à ce que l'écart entre les broches de guidage (28) et le ruban de scie (26) s'éleve à env. 0,5 mm (le ruban de scie ne doit pas se coincer).
• Resserrez les vis à six pans creux (37).
• Tournez le rouleau de scie supérieur (8) à plusieurs reprises dans le sens des aiguilles d'une montre.
• Vérifiez encore une fois le réglage des broches de guidage (28) et effectuez eventuèlement un nouveau réglage.

7.4.4. Reglage des broches de guidage inférieures (29)

• Demonter la table de menuisier (15)
• Desserer la vis (40)
• Déplacez la prise (49) des broches de guidage jusqu'à ce que l'arête avant des broches de guidage (29) se trouve à env. 1 mm derrière le creux des dents du ruban de scie.
• Resserrez la vis à six pans creux (40).
• ATTENTION! Le ruban de scie est inutilisable lors que les dents touchent les broches de guidage pendant le fonctionnement du ruban de scie.
• Relâchez les vis à six pans creux (38).
• Poussez les deux broches de guidage (29) dans le sens du ruban de scie jusqu'à ce que l'écart entre les broches de guidage (29) et le ruban de scie (26) s'éleve à env. 0,5 mm (le ruban de scie ne doit pas se coincer).
• Resserrez les vis à six pans creux (38).
• Tournez le rouleau de scie inférieur (7) à plusieurs reprises dans le sens des aiguilles d'une montre.
• Vérifiez encore une fois le réglage des broches de guidage (29) et effectuez eventuèlement un nouveau réglage.

Attention!

Une fois les réglages terminés, refermer la protection du ruban de la scie (34).

7.5. Reglage du guidage du ruban de scie supérieur (11) (fig. 11)

• Relâchez la poignée de blocage (20).
• En tournant la poignée de réglage (19), abaissez le guidage du ruban de scie (11) le plus proche possible du matériel à couper (écart env. 2 à 3 mm).
• Resserrez la poignée de blocage (20).
• Avant tout travail de sciage, contrôle le réglage ou effectuez un nouveau réglage.

7.6. Réglage de la table de sciage (15) à 90° (12/13)

• Mettez le guidage du ruban de scie (11) dans la position supérieure.
• Desserrer les poignées de blocage (18).
• Appliquez l'angle (d) entre le ruban de scie (26) et la table de sciage (15).
• Inclinez la table de menuisier (15) en tournant la roue de réglage (19) jusqu'à ce que l'angle par rapport à la bande de scie (26) s'éleve exactement à 90°.
• Resserrez la poignée de blocage (18).
• Relâchéz l'éçrou (42).
• Reglez la vis à six pans creux (41) jusqu'à ce que le support de la machine soit touché.
• Resserrez l'écrou (42) pour fixer la vis à six pans creux (41).

7.7 Quel ruban de scie peut être utilisé?

Le ruban de scie - fourni avec la scie à ruban - est prévu pour un employe universal. Vous devriez respecter les critères suivantes pour lechioix du ruban de scie :

• Un ruban de scie étroit permet de nouveaux couper des rayons plus étroits qu'un ruban large.
• Utilisez un ruban de scie large pour executer une coupe droite. Ceci est particulièrement importante pour le sciage du bois, car le ruban de scie a la tendance à suivre la veinure du bois et s'éloigne ainsi facilement de la ligne de coupe désirée.
• Les rubans de scie à denture fine exécutent des coupes plus lisses mais aussi plus lentes que les rubans à denture plus grossière.

Attention!

N'utilisez jamais de rubans de scie déformés ou fissures!

7.8. Remplacer la bande de scie (fig. 14)

• Regler le guidage du ruban de scie (11) sur env. la moitié de la hauteur entre la table de menuisier (15) et le carter de la machine (25).
• Desserrer les fermétures (13) et ouvrir le couvercle lésral (12).
• Retirer la tôle de l'âme (4)
• Desserrer le ruban de la scie (26) en tournant la vis de serrage (9) dans le sens contraire à celui des aiguilles d'une montre.
• Retirer le ruban de la scie (26) des roues du ruban de la scie (7, 8) et le retarder par la fente dans la table de menuisier (15).

FR

8. Commande

• Replacer le nouveau ruban de la scie (26) au centre sur les deux roues du ruban de la scie (7, 8). Les dents du ruban de la scie (26) doivent être tournées vers le bas en direction de la table de menuisier.
  Tendre le ruban de la scie (26) (cf. 7.2)
  Refermer le couvercle lateral (12).
• Remonter la tôle de l'âme (4)

7.9 Changement de la surface de roulement en caoutchouc des rouleaux de scie (fig. 15)

Après un certain temps, les surfaces de roulement en caoutchouc (3) des rouleaux de scie (7/8) s'usent à cause des dents tranchantes du ruban de scie, et doivent alors être remplacées.

• Ouvrez le couvercle l'etal (12).
• Retirez le ruban de scie (26) (cf. point 7.7).
• Soulevez le bord de la bande en caoutchouc (3) à l'aide d'un petit tournevis (f) et retirez-la du rouleau de scie supérieur (8).
• Faites de même pour le rouleau de scie inférieur (7).
• Mettez la nouvelle bande en caoutchouc (3) en place, montez le ruban de scie (26) et refermez le couvercle latorial (12).

7.10. Changement de l'insertion de table (fig. 16)

Remplacez l'insertion de table (17) en cas d'usure ou d'endommagement, sinon le risque de blessure est augmente.

• Demontez la table de sciage (15) (cf. point 7.1).
• Retirez l'insertion de table (17) usee vers le haut.
• Le montage de la nouvelle insertion de table s'effectue dans le sens inverse.

7.11. Tubulure d'aspiration

La scie à ruban est équipée d'une tubulure d'aspiration (6) pour les copeaux.

8. Commande

8.1. Interrupteur Marche/Arrêt (fig. 17)

• En appuyant sur la touche verte „1" (g), la scie peut être mise en circuit.
• Pourmettre la scie hors circuit, il faut appuyer sur la touche rouge „o“ (h).
• La scie à ruban est munie d'un disjoncteur à sous-tension. En cas de panne de courant, la scie à ruban doit être remise en circuit.

8.2. Butée parallele (fig. 18)

• Pressez l'étrier de serrage (21) de la butée parallele (24) vers le haut.
• Faites glisser la butée parallele (24) sur la table de sciage (15) à gauche ou à droite du ruban des scie (26) et reglez-la sur la mesure souhaïée.

• Appuyez l'étrier de serrage (21) vers le bas pour fixer la butée parallele (24). Dans le cas où la force de serrage de l'étrier de serrage (21) ne serait pas suffisante, tournez l'étrier de serrage (21) de chaque tours dans le sens des aiguilles d'une montre jusqu'à ce que la butée parallele soit suffisamment fixée.
  Assurez-vous que la butée parallele (24) soit toujours parallèle au ruban de scie (26).

• Fonctionnement

8.3. Coupes en biais (fig. 19)

Pour pouvoir réaliser des coupes en biais parallèlement au ruban de la scie (26), on peut incliner la table de menuisier (15) de 0^ à 45^ vers l'avant.

• Desserrer les poignées de blocage (18).
• Incliner la table de menuisier (15) vers l'avant jusqu'à ce que la cote d'angle désirée soit régée sur l'échelle de base (16).
• Resserrez les poignées de blocage (18).
• Attention : Lorsque la table de menuisier (15) est inclinee, placer la butee parallele (24) sur le cote tourne vers le bas dans le sens du travail, a droite du ruban de la scie (26) (dans la mesure ou la largeur de la piece a usiner le permet) pour empêcher que la piece ne glisse.

9. Fonctionnement

Attention!

Après tout nouveau réglage, nous recommendons d'exéçuter une coupe d'essay pour vérifier les mesures réglées.

• Pour toutes les coupes, il faut le plus possible approcher le guidage du ruban supérieur (11) de la pierce à travailler (cf. point 7.5).
• Guidez toujours la pièce à travailler des deux mains en le tenant étroitement contre la table de sciage (15) pour éviter que le ruban de scie (26) ne se coince.
• Avancez toujours en exerçant une pression égale juste assez suffisante pour que le ruban de scie coupe sans problème le matériel au moins sans bloquer.
• Utiliser toujours la butée parallèle (24) pour toutes les coupes utiliser pour lesquelles il est possible de l'utiliser.
• Il vaut比较好 exécuter une coupe en une seule phase de travail qu'en plusieurs phases car dans le second cas, il pourrait être nécessaire de retarder la pièce à travailler. S'il est cependant inévitable de retarder une pièce à travailler, mettez préalablement la scie à ruban hors circuit et retirez la pièce seulement après l'arrêt du ruban de scie (26).
• Pendant le sciage, guidez toujours la pierce à travailler par le côte le plus long.

Attention!

Utilisez absolut un pouvoir lorsque vous sciez des pieces minces. Le pouvoir (28) doit toujours être gardé à porté de main à son crochet prévu à cet effet (29) sur le côte de la scie.

9.1. Executer des coupes longitudinales (fig. 20)

Cela peut dire qu'une piece à travailler sera coupée dans le sens longitudinal.

• Reglez la butée parallele (24) sur le côte gauche (si cela est possible) du ruban de scie (26) conformément à la largeur désirée.
• Abaissez le guidage du ruban de scie (11) sur la pierce à travailler (cf. point 7.5).
• Mettez lascieen marche.
• Pressez de la main droite une arête de la pierce à travailler contre la butée parallele (24) pendant que le cote plat repose sur la table de sciage (15).
• Guidez régulierement la pierce à travailler le long de la butée parallele (24) dans le ruban de scie (276).

FR

10. Transport

• Important : Il faut bloquer les pièces à usiner pour les empêcher de basculer à la fin de la coupe (p. ex. avec un support de dérouleur etc.)

9.2. RÉalisation de coupes en biais (fig. 19)

• Régler la table de menuisier sur l'angle désiré régler (cf. 8.3).
• Réaliser la coupe comme décrit sous 9.1.

9.3.Coupes a main levée (fig.21)

L'une des caractéristiques les plus importantes d'une scie à ruban est la coupe sans problèmes de courbes et de rayons.

• Abaissez le guidage du ruban de scie (11) sur la pierce à travailler (cf. point 7.5).

• Mettez la scie en marche.

• Pressez la pièce à travailler fermement sur la table de sciage (15) et guidez-la lentement dans le ruban de scie (26).

• Pour les coupes à main levée, il est recommendé de travailler à une vitesse d'avance moindre pour que le ruban de scie (26) puisse suivre la ligne désirée.
• Il est souvent opportun de scier d'abord grossiement des courbes et des coins en gardant une distance d'env. 6 mm de la ligne.
• Si vous deviez scier des courbes tropétroites pour le ruban de scie utilisé, il faut exécuter des coupes auxiliaires jusqu'à l'avant de la courbe de sorte que celles-ci tombent des résidus de bois lorsque le rayon définitif aura été découvert.

10. Transport

Tranportez la scie à ruban en la tenant d'une main par le pied (5) et de l'autre par le bati (25). Attention! N'utilise jamais de dispositifs de protection séparatifs pour soulever ou pour transporter la machine.

11. Entretien

• Attention! Retirez la fiche de la prise de courant.
• Enlevez régulierement la poussière et les salissures de la machine. Le nettoyage se fait de préférence à l'aide d'une Brosse fine ou d'un chiffon.
• N'employez pas de détergents corrosifs pour nettoyer la matière plastique.

12. Commande de pieces de rechange

Pour les commandes de pieces de rechange, veuillez indiquer les références suivantes :

• T y p e d e l'appareil
  No. d'article de l'appareil
• No. d'identification de l'appareil
• No. de piece de rechange de la piece requise

Voutrouvez les prix et informations actuelles à l'adresse www.isc-gmbh.info

13. Mise au rebut et recyclage

13. Mise au rebut et recyclage

Les apparêils signalés par le symbole ci-contre ne doivent pas être jetés avec les ordures menagères. Vous étés tenus de mettre au rebut séparément de tels apparêils électriques et électroniques usages.

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matière aux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécifique ou auprès de l'administration de votre commune!

FR

Table of contents

Nos produits sont fabriqués dans des ateliers de production modernes et sont soumis à un processus de qualité reconnu au niveau international.

Si vous avez toutefois le moindre motif de réclamation, veuillez rapporter cet article avec son justificatif d'achat à votre commercant.

Nos produits sont soumis au droit légal de réclamation en cas de défaut à partir de leur date d'achat.
