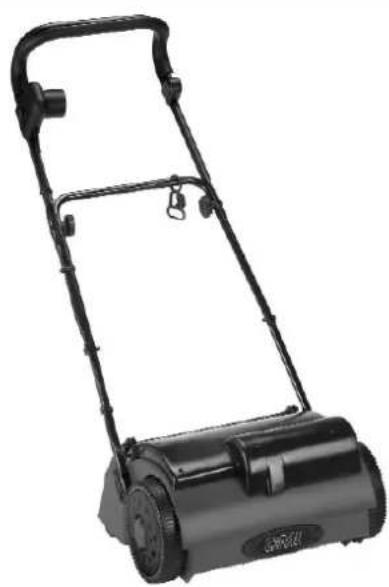

RL 500 - Aérateur de gazon électrique CMI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aérateur de gazon électrique
Marque	CMI
Modèle	RL 500
Tension d'alimentation	230 V ~ 50 Hz
Puissance absorbée	500 W
Largeur de travail	32 cm
Nombre de dents	42
Réglage de hauteur d'aération	3 niveaux (I, II, III)
Niveau de pression acoustique (LPA)	78,5 dB(A)
Vibrations (main-bras)	< 2,5 m/s²
Type d'interrupteur	Combiné interrupteur-fiche à deux mains
Roulement du rouleau à dents	Roulement à billes
Dispositifs de sécurité	Interrupteur de sécurité deux mains, clapet d'éjection
Câble d'alimentation	H05RN-F 3 x 1,5 mm², longueur max. 50 m
Utilisation recommandée	Jardins domestiques et de loisirs, max. 10 h/an
Pente maximale	15%
Garantie	2 ans
Assemblage requis	Oui (montage du guidon et du clapet d'éjection)
Entretien	Nettoyage à la brosse, stockage au sec, huilage des pièces vissées

FOIRE AUX QUESTIONS - RL 500 CMI

Comment assembler l'aérateur de gazon RL 500 ?

L'appareil est livré démonté. Montez d'abord le clapet d'éjection en fixant le ressort et les boulons. Ensuite, assemblez le guidon inférieur sur l'étrier de support, puis le guidon supérieur en utilisant les écrous à oreilles. Fixez le câble réseau avec les supports de câble. Consultez les figures 3 à 10 de la notice pour les détails.

Comment régler la hauteur d'aération ?

Avant tout réglage, mettez le moteur hors circuit et débranchez le câble. Tournez les enjoliveurs pour aligner le chiffre souhaité (I = haut, II = moyen, III = bas) vers le bas. Assurez-vous que les enjoliveurs sont complètement encliquetés. Recommandation : commencez par le niveau I et passez au niveau II ou III lorsque les dents sont usées.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord la présence de courant dans la prise et l'état du câble d'alimentation. Contrôlez la combinaison interrupteur-fiche : elle doit être enfoncée avant de tirer le levier. Assurez-vous que l'appareil n'est pas dans une herbe trop haute ou que le boîtier n'est pas obstrué. Si le problème persiste, consultez le plan de recherche des erreurs dans la notice.

Comment entretenir l'aérateur de gazon ?

Avant tout entretien, débranchez l'appareil. Nettoyez le boîtier avec une brosse ou un chiffon – n'utilisez pas d'eau ni de solvants. Vérifiez régulièrement le serrage des vis et écrous. Huilez les pièces vissées et les roues. Stockez l'appareil dans un endroit sec, à l'abri des enfants.

Puis-je utiliser l'aérateur sur une pente ?

Oui, mais la pente ne doit pas dépasser 15 %. Aérez toujours transversalement par rapport à la pente. Portez des chaussures antidérapantes et soyez prudent lors des changements de direction. Ne l'utilisez pas sur des pentes plus raides pour des raisons de sécurité.

Comment remplacer le rouleau à dents ?

Le remplacement est recommandé par un professionnel. Si vous le faites vous-même, coupez le moteur, débranchez le câble, posez l'appareil sur le côté (rouleau vers le haut), dévissez la fixation de roue droite, puis retirez le rouleau. Montez le nouveau rouleau dans l'ordre inverse. Utilisez uniquement des pièces d'origine et portez des gants.

Quel type de câble d'alimentation utiliser ?

Utilisez un câble de type H05RN-F ou H07RN-F, avec une section de 3 x 1,5 mm², d'une longueur maximale de 50 m. La prise d'accouplement doit être en caoutchouc et protégée contre les éclaboussures. Vérifiez régulièrement l'état du câble.

Que faire si la puissance du moteur baisse ?

Cela peut être dû à une herbe trop haute ou humide : corrigez la hauteur de coupe. Vérifiez que le boîtier n'est pas obstrué et que les dents ne sont pas trop usées. Si nécessaire, remplacez le rouleau à dents. Le moteur possède un thermo-rupteur qui le protège en cas de surcharge.

L'appareil est-il adapté aux grands terrains ?

L'aérateur RL 500 est conçu pour une utilisation dans les jardins domestiques et de loisirs, avec une utilisation annuelle ne dépassant pas 10 heures. Pour de très grandes surfaces, un modèle plus puissant pourrait être plus adapté. Respectez la longueur maximale de câble de 50 m.

Comment stocker l'aérateur après utilisation ?

Après utilisation, nettoyez l'appareil avec une brosse, retirez les dépôts d'herbe et laissez le moteur refroidir avant de le ranger. Stockez-le dans un endroit sec, à l'abri de l'humidité et hors de portée des enfants. Avant la prochaine saison, effectuez un contrôle général de l'appareil.

MODE D'EMPLOI RL 500 CMI

D Bedienungsanleitung Elektro-Rasenlüfter
F Mode d'emploi Aérateur de gazon électrique
Istruzioni per l'uso Arieggiatore elettrico

1. Consignes de sécurité générales
2. Vue d'ensemble de la structure (cf. fig.1)
3. Description des icônes de remarque (cf. fig. 2)
4. Utilisation conforme
5. Assemblage de l'aérateur de gazon
6. Réglage de la hauteur d'aération du gazon
7. Mise en service
8. Consignes pour une aération du gazon correcte
9. Maintenance et soin
10. Remplacement du rouleau à dents
11. Commande de pièces de rechange
12. Caractéristiques techniques
13. Plan de recherche des erreurs
14. Déclaration CE de conformité
15. Bulletin de garantie

1 2 3 4 5 6 7 8 9

2

3

C B A

Avant de commencer à travailler avec cet aérateur de gazon électrique, veuillez lire les consignes de sécurité ci-après

ainsi que le mode d'emploi consciencieusement.

Conservez bien ce mode d'emploi !

Familiarisez-vous avec toutes les pièces de réglage et prenez connaissance des consignes permettant d'employer la machine dans les règles de l'art.

Une utilisation non conforme aux règles de l'art de cet aérateur de gazon électrique peut entraîner de graves blessures.

Cet aérateur de gazon électrique est uniquement destiné à aérer le gazon.

1. Consignes de sécurité générales

1. Ne permettez jamais à des enfants ou à des personnes n'ayant pas connaissance du mode d'emploi d'utiliser l'aérateur de gazon. Des prescriptions locales peuvent déterminer l'âge minimum requis des utilisateurs.
2. Avant tous travaux de contrôle, de maintenance et de remise en état, il faut déconnecter le câble réseau.
3. Dans la zone de travail de l'aérateur de gazon, l'utilisateur est entièrement responsable vis-à-vis de tiers d'éventuels dommages causés par l'utilisation de l'appareil.
4. Ne travaillez que dans de bonnes conditions de lumière ou assurez un éclairage artificiel correspondant.
5. Contrôlez toujours si l'appareil ne donne pas de signes d'endommagement.
6. Assurez-vous que tous les dispositifs de protection sont bien montés et qu'ils fonctionnent tous impeccablelement.
7. N'utilisez pas l'outil si vous êtes fatigué(e).
8. Mettez le moteur hors circuit et retirez la fiche du secteur avant de contrôler l'aérateur de gazon, de le nettoyer, d'en effectuer la maintenance ou de travailler avec lui et si vous avez rencontré des corps étrangers.
9. Avant l'utilisation, il faut toujours contrôler à vue si le rouleau à dents est usé ou endommagé.
10. Lors du montage ou du démontage du rouleau à dents, vous devez respecter les consignes.
11. Contrôlez le terrain sur lequel vous allez employer l'aérateur de gazon et retirez tous les objets pouvant être attrapés ou éjectés par celui-

ci. Avant l'emploi, retirez les corps étrangers du gazon, veillez pendant l'emploi à ne pas rencontrer de corps étrangers. Faites attention aux câbles de rallonge dont vous avez besoin pour le service.

1. Pendant l'aération, portez toujours des chaussures rigides et antidérapantes ainsi qu'un pantalon long. N'aérez jamais pieds nus ou avec de légères sandales.
2. Utilisez toujours l'aérateur de gazon clapet d'éjection ouvert.
3. Lors de la mise en marche du moteur, l'aérateur de gazon ne doit pas être soulevé.
4. Ne mettez jamais les mains ou les pieds sur ou sous des pièces en rotation. Tenez-vous toujours éloigné de l'orifice d'éjection.
5. Lorsque vous aérez sur une pente, le gazon doit toujours être aéré transversalement par rapport à la pente.
6. N'utilisez pas l'aérateur de gazon pour des pentes de plus de 15%.
7. Avant de soulever l'aérateur de gazon pour le transporter, le moteur doit être mis hors circuit, le câble réseau déconnecté et vous devez attendre que le rouleau à dents s'arrête.
8. Veillez à ce que personne, en particulier pas d'enfants ni d'animaux, ne se trouve à proximité directe de l'aérateur de gazon pendant son service. Assurez qu'une distance de sécurité de 10 mètres soit bien respectée.
9. Conservez l'aérateur de gazon dans un lieu sec et inaccessible pour les enfants.
10. Les réparations sur des pièces électriques de l'aérateur de gazon doivent exclusivement être effectuées par un(e) spécialiste en électricité.
11. Les lignes de raccordement utilisées ne doivent pas être plus légères que des lignes en tuyau de caoutchouc légères H07RN-F conformément à la norme DIN 57 282/VDE 0282 et doivent avoir un diamètre minimal de 1,5 mm2 . L'accouplement doit être protégé contre les éclaboussements d'eau. Le câble de raccordement doit être passée par la décharge de détente et être enfichée dans la combinaison interrupteur-fiche. Contrôlez, avant l'emploi, le câble quant à d'éventuels endommagements et à l'usure. N'aérez jamais si les câbles ne sont pas impeccables. Si le câble est endommagé pendant l'aération, tirez immédiatement la fiche du réseau et ne contrôlez l'endommagement qu'ensuite.
12. Lors du démarrage du moteur, l'aérateur de gazon ne doit pas être basculé, à moins que l'aérateur de gazon doive être soulevé pour le

F

processus en question. Dans un tel cas, basculez-le juste assez et ne soulevez que le côté caché à l'utilisateur.
24. Assurez-vous que tous les écrous, boulons et vis soient bien serrés et que l'appareil se trouve dans un état de fonctionnement en toute sécurité.
25. Lorsque vous cognez un corps étranger, cherchez si l'aérateur de gazon est endommagé et effectuez les réparations nécessaires avant de le remettre en marche et de continuer à travailler avec l'aérateur de gazon.
26. L'aérateur de gazon ne doit pas être exposé à la pluie. Le gazon ne doit pas être mouillé ni humide.
27. Veillez à toujours garder une position équilibrée lors de vos travaux.
28. Ne guidez la machine qu'au pas.
29. Soyez particulièrement précautionneux lorsque vous changez de direction sur une pente.
30. Soyez particulièrement précautionneux lorsque vous faites demi-tour avec l'aérateur de gazon ou lorsque vous le tirez vers vous.
31. Arrêtez l'aérateur de gazon lorsque vous devez le soulever pour le faire passer au-dessus d'autres surfaces que du gazon et lorsque vous devez le transporter hors de la surface à aérer et jusqu'à elle.
32. Démarrez ou actionnez l'interrupteur de démarrage avec précaution, conformément aux consignes du producteur. Veillez à garder un écart suffisant des pieds par rapport au rouleau à dents.
33. Ne soulevez ni ne portez l'aérateur de gazon jamais lorsque le moteur est en circuit.
34. Avant de s'éloigner de l'appareil, mettez le moteur hors circuit et retirez la fiche secteur.
35. Laissez le moteur refroidir avant de mettre la machine dans des locaux fermés.
36. Avant de régler ou de nettoyer l'aérateur de gazon ou avant de contrôler si le câble de raccordement au réseau est emmêlé ou endommagé, mettez l'aérateur de gazon hors circuit et retirez la fiche de contact.
37. Les prises d'accouplement aux organes de raccordement doivent être en caoutchouc, en C.P.V. souple ou autres matériaux thermoplastiques de la même solidité ou être revêtues de ce matériau.
38. Veillez à évitez de passer là où le câble de rallonge ne pourrait pas suivre sans obstacles.
39. Eteignez le moteur : - avant de dégager les blocages ou de retirer les obstructions.

• avant de nettoyer l'appareil, de contrôler ou d'effectuer des travaux sur l'appareil.

• après être passé sur un encombrement

• Si l'appareil commence à vibrer de façon inhabituelle, un contrôle immédiat est indispensable.

• Pour éviter tout risque d'incendie, maintenez le moteur exempt de gazon, de feuilles et de mousse.
• Remplacez les pièces usées ou endommagées pour des raisons de sécurité.

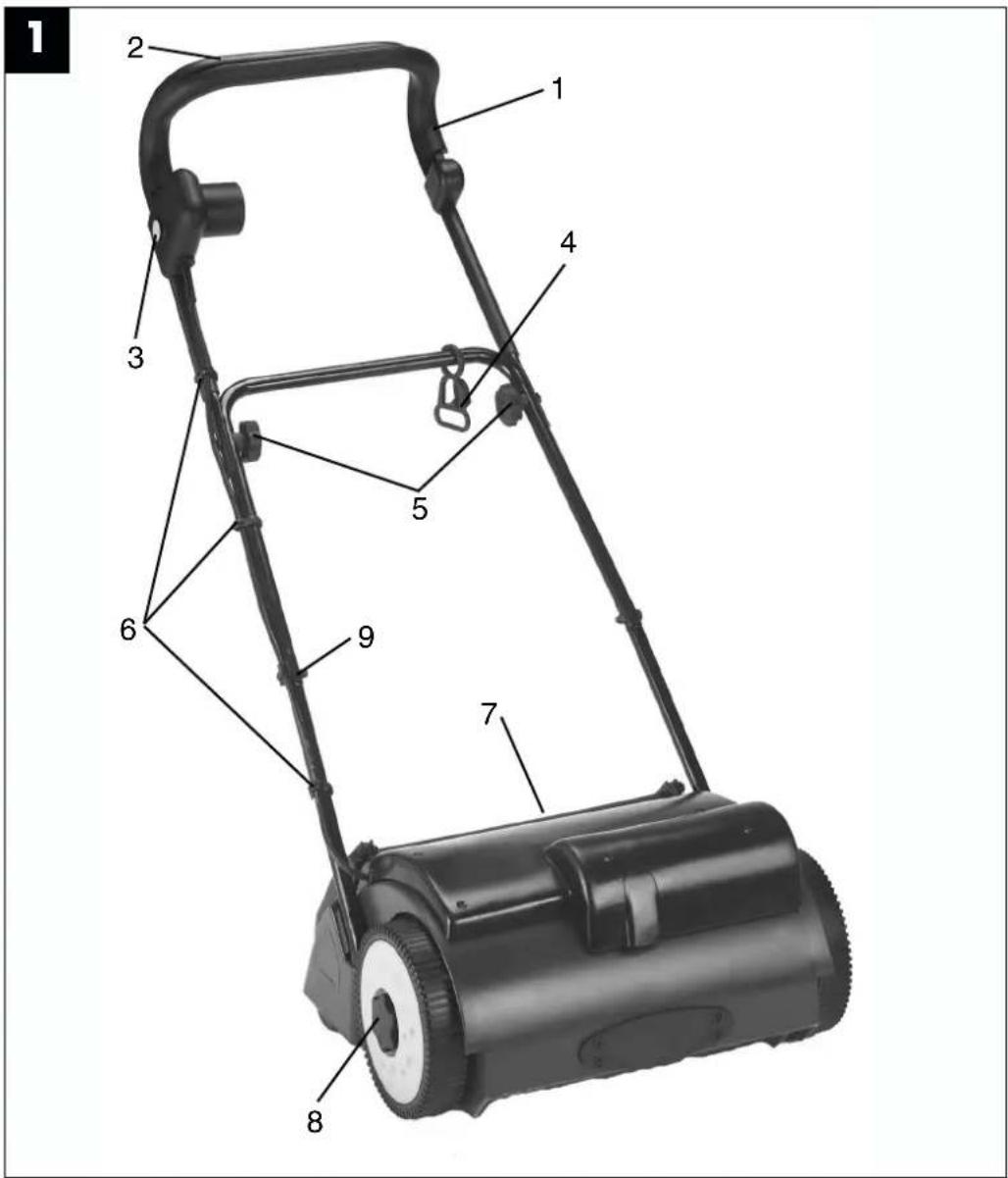

2. Vue d'ensemble de la structure (cf. figure 1)

1. Levier de mise EN/HORS circuit
2. Guidon
3. Combinaison interrupteur-fiche
4. Décharges de traction de câble
5. Ecrous à oreilles
6. Support de câble
7. Clapet d'éjection
8. Chapeau de moyeu avec réglage de hauteur de l'aération de gazon
9. Guidage de câble

3. Brève description des icônes de remarque (cf. fig. 2)

1 = Attention!
Avant la mise en service, lisez le mode d'emploi.
2= Maintenez les autres personnes (ou animaux) hors de la zone à risques.
3= Porter une protection des oreilles et yeux.
4= Avant de travailler sur le rouleau à dents, retirez la fiche de contact.
5= Rouleau à dents en rotation
6= Ne mettez pas les mains ou les pieds sous l'aérateur de gazon en rotation.
7= Maintenez le câble réseau à l'écart de la machine. Cela permet d'éviter que le câble réseau soit détruit par le rouleau à dents en rotation.

4. Utilisation conforme

Raccordement électrique

L'aérateur de gazon peut être raccordé à chaque prise de courant d'éclairage (de 220/230 Volt courant alternatif). Seules cependant des prises à contact de protection sont admises, il faut prévoir pour leur protection par fusibles un disjoncteur automatique de protection pour 16A. En outre, un interrupteur de protection contre les courants de courts-circuits 30 mA doit être présent!

Ligne de raccordement de l'appareil

N'utilisez que des lignes de raccordement pour l'appareil n'étant pas endommagées. Le câble de raccordement de l'appareil ne doit pas être trop long (max. 50 m), car autrement cela réduit la puissance du moteur électrique. Le câble de raccordement de l'appareil doit avoir une section transversale de 3 x 1,5mm2. Les lignes de raccordement des aérateurs de gazon sont particulièrement souvent endommagées du point de vue de leur isolation. Les causes en sont entre autres:

• des déchirures en passant par dessus la ligne
• des endroits écrasés lorsque le câble de raccordement de l'appareil passe sous des portes ou fenêtres.
• des fissures par vieillissement de l'isolation
• des pliures en raison de fixation non conforme aux règles de l'art ou par guidage de le câble de raccordement de l'appareil.

De telles lignes de raccordement endommagées sont alors employées alors qu'elles présent un danger de mort à cause des dommages sur l'isolation.

Les câbles, fiches et prises d'accouplement doivent répondre aux conditions de la liste suivante. Les lignes de branchement d'appareil servant à raccorder des aérateurs de gazon doivent disposer d'isolations en caoutchouc.

Les câbles de raccordement de l'appareil doivent être au moins de type H05RN-F et avoir trois brins. Une impression de la désignation de type sur le câble de raccordement est obligatoire. N'achetez que des lignes de raccordement dûment marquées! Les fiches et prises d'accouplement aux lignes de raccordement doivent être en caoutchouc et être protégées contre les éclaboussures d'eau. Les câbles de raccordement de l'appareil ne doivent pas être trop longs. Des câbles de raccordement à l'appareil longs doivent avoir des sections

transversales plus importantes.

Les câbles de raccordement et conduites de raccordement doivent être contrôlés régulièrement quant à d'éventuels dommages. Veillez à ce que les câbles soient déconnectés pendant le contrôle. Déroulez complètement le câble de raccordement de l'appareil. Contrôlez aussi les introductions des câbles de raccordement, au niveau des fiches et des prises d'accouplement, quant à d'éventuels plis.

L'aérateur de gazon convient à l'utilisation privée dans des jardins domestiques et de loisirs. Sont considérés comme aérateurs de gazon pour les jardins domestiques et de loisirs ceux dont l'utilisation annuelle ne dépasse pas 10 heures et qui sont utilisés surtout pour l'entretien de surfaces d'herbe ou de gazon, ne le sont pas cependant ceux utilisés dans les installations publiques, les parcs, les terrains de sports ainsi que dans l'agriculture et les exploitations forestières.

Le respect du mode d'emploi joint par le producteur est la condition préalable à une utilisation conforme de l'aérateur de gazon. Le mode d'emploi comprend aussi les conditions de service, de maintenance et d'entretien.

Attention! En raison du risque encouru par l'utilisateur (l'utilisatrice), l'aérateur de gazon ne doit pas être employé comme hacheuse pour hacher des bouts de branches et de haies. En outre, l'aérateur de gazon ne doit pas être utilisé comme une motobèche ni pour égaliser des bosses du sol, comme par ex. des taupinières.

Pour des raisons de sécurité, l'aérateur de gazon ne doit pas être utilisé comme module d'entraînement pour d'autres outils de travail et outillages de quelque forme que ce soit.

5. Assemblage de l'aérateur de gazon

L'aérateur de gazon est livré démonté. Le clapet d'éjection et le guidon complet doivent être montés avant de l'employer. Suivez le mode d'emploi, étape par étape, et orientez-vous sur les illustrations pour que le montage vous soit simplifié.

Montage du clapet d'éjection

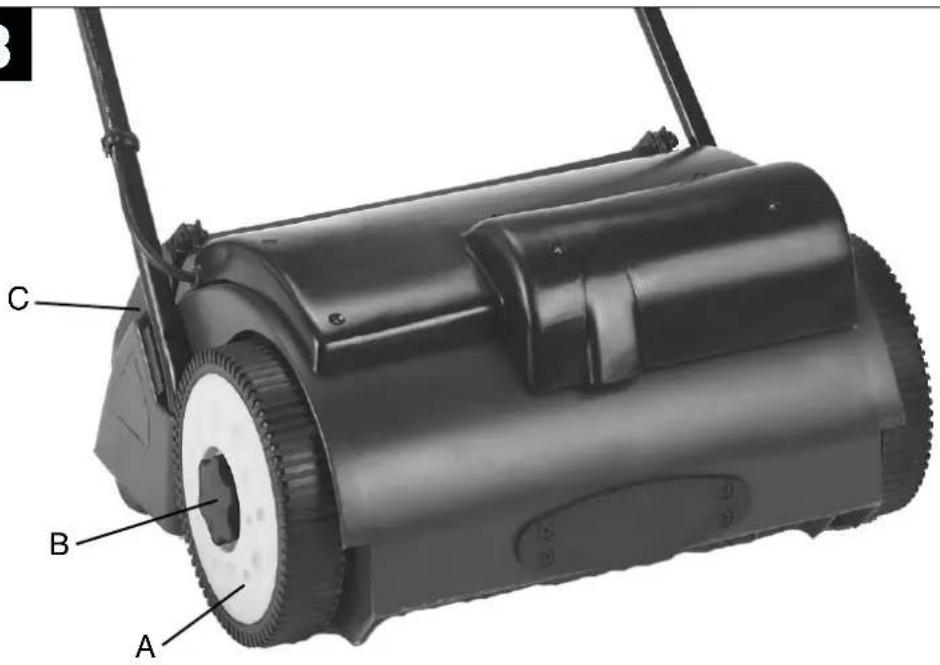

Maintenez le clapet d'éjection (figure 3 et point C) sur les œillets de guidage (C figure 5a). Enfichez les boulons fournis dans les trous de guidage. Suspendez le ressort fourni sur un côté dans l'œillet

F

de guidage central à l'intérieur et de l'autre côté dans le trou prévu au centre de la partie supérieure du boîtier. Le clapet d'éjection doit à présent, après ouverture, être refermé.

Montage du guidon inférieur (cf. figures 5b et 6 a/b)

• Enfichez l'étrier de support plié en coin (figure 5b, repère A) dans les trous du boîtier. Veuillez vous assurer que le caoutchouc antivibration (C) entre l'étrier de support et le boîtier a bien été posé (figure 5b).
• Enfichez ensuite la décharge de traction de câble sur le guidon inférieur (figure 6a)
• Enfichez à présent le guidon inférieur sur l'étrier de support (figure 6a)
• Vissez les tubes à l'aide des vis et des écrous borgnes.
• Attention : montez le passage de câble comme indiqué en figure 6b !
• Les deux étriers de support (figure 5, repère B) peuvent à présent être vissés à fond au boîtier à l'aide des vis fournies.

Montage du guidon supérieur (cf. figures 7/8)

• Positionnez le guidon supérieur (figure 7) de telle manière que les trous du guidon supérieur correspondent aux trous du guidon inférieur.
• Enfichez les boulons à tête bombée dans les trous de l'extérieur vers l'intérieur. (figure 8, repère C)
• Enfichez les pièces de guidage en matière plastique (figure 8, repère A) avec l'arrondissement vers le tube sur les vis à clé.
• Vissez les deux guidons à l'aide des écrous à oreilles en matière plastique fournis. (figure 8, repère B)
  ●Fixez le câble réseau à l'extérieur aux tubes du guidon à l'aide des supports de câble (figure 10) de façon que l'on puisse ouvrir et fermer le clapet d'éjection. (figure 1, repère 6)
• Attention! Veillez à ce que le clapet d'éjection puisse bien être facilement ouvert et fermé !

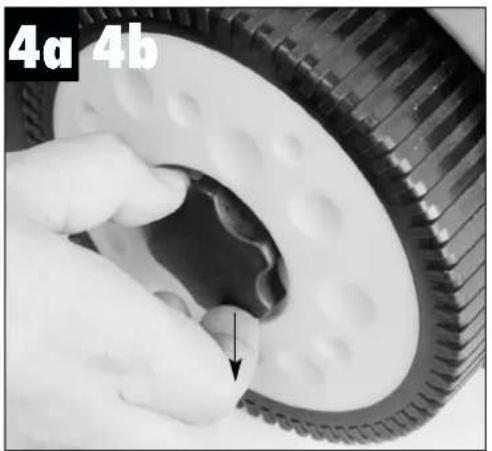

6. Réglage de la hauteur d'aération du gazon:

Attention : avant le réglage de la hauteur de l'aération du gazon, mettez le moteur hors circuit, déconnectez le câble réseau et laissez le moteur s'arrêter.

• La hauteur d'aération du gazon est fixée en déterminant les positions de l'enjoliveur. Il est possible de régler 3 niveaux (figure 4a) en serrant et en tournant l'enjoliveur.
• Au centre de chaque enjoliveur, les chiffres „I, II, et III“ sont imprimés
• Si le chiffre „Il“ est en bas, c'est la position moyenne qui est fixée.
• La position moyenne reste la même lorsque le deuxième chiffre „Il“ est en bas. (figure 4b)
• Si le chiffre „III“ est en bas, c'est la position basse qui est fixée. (figure 4c)
• Si le chiffre „I“ est en bas, c'est la position haute qui est fixée (figure 4d)

Attention :

Les enjoliveurs doivent toujours être complètement encliquetés! Recommandation : il vaut mieux sélectionner le niveau „I“ au début. Lorsque les pointes des dents sont usées, on peut alors employer le niveau „II“ et/ou „III“.

7. Mise en service

Raccordez la ligne de raccordement de l'appareil à la combinaison interrupteur-fiche (figure1 / pos.3) et bloquez la ligne de raccordement avec le collier de détente.

Attention!

Pour éviter une mise en circuit involontaire de l'aérateur de gazon, la combinaison interrupteur-fiche est dotée d'un interrupteur à deux positions (figure 9 / pos. 1) qui doit être enfoncé avant de pouvoir retirer le levier interrupteur (figure 9 / pos. 2). Lorsque le levier interrupteur est relâché, l'aérateur de gazon est mis hors circuit.

Effectuez ce processus plusieurs fois de suite pour être sûr(e) que votre appareil fonctionne correctement. Avant d'entreprendre des travaux de réparation ou de maintenance sur l'appareil, vous devez vous assurer que le rouleau à dents ne tourne pas et que l'appareil est bien déconnecté du réseau.

Attention! N'ouvrez jamais le clapet d'éjection lorsque le moteur est encore en marche. Un rouleau à dent en rotation peut entraîner des blessures.

Fixez toujours le clapet d'éjection avec précaution. Il est remis en position „fermée“ par le ressort de traction!

La distance de sécurité donnée par les longerons de guidage entre le boîtier et l'utilisateur (utilisatrice) doit toujours être maintenue. En cas d'aération et de

modifications de la direction sur des buissons et pentes, veuillez particulièrement faire attention. Veillez à vous tenir de façon sûre, portez des chaussures à semelles antidérapantes et agrippantes et des pantalons longs. Aérez toujours transversalement par rapport à la pente. Pour des raisons de sécurité, n'utilisez pas l'aérateur de gazon pour des pentes de plus de 15 degrés.

Soyez particulièrement précautionneux (-neuse) lorsque vous vous déplacez en reculant et lorsque vous tirez l'aérateur de gazon. Risque de trébucher

8. Consignes pour aérer le gazon correctement

Pour l'aération, il est conseillé de travailler par chevauchement.

Pour obtenir une aération correcte, il faut faire suivre à l'aérateur de gazon des pistes droites dans la mesure du possible. Les bords de ces pistes doivent alors se chevaucher de quelques centimètres pour qu'aucune bande ne reste sans aération. La fréquence des aérations dépend surtout de la pousse du gazon en question. La partie inférieure du boîtier de l'aérateur de gazon doit être gardée propre et les dépôts d'herbe absolument éliminés. Les dépôts rendent le démarrage plus difficile et ont une influence néfaste sur la qualité de l'air. Sur les pentes, il faut suivre une ligne d'aération transversale par rapport à la pente.

Avant d'effectuer tout contrôle du rouleau à dents, mettez le moteur hors circuit. Pensez au fait que le rouleau à dents continue à tourner pendant quelques secondes après avoir mis le moteur hors circuit. N'essayez jamais d'arrêter le rouleau à dents. Si le rouleau à dents en mouvement rencontre un objet, mettez l'aérateur de gazon hors circuit et attendez que le rouleau à dents soit complètement arrêté. Contrôlez ensuite l'état du rouleau à dents. S'il est endommagé, il doit être remplacé (cf. 10.).

Posez le câble de raccordement de l'appareil utilisé en forme de boucle devant la prise, sur la terre. Aérez en vous éloignant de la prise et/ou du câble et veillez à ce que le câble de raccordement de l'appareil se trouve toujours dans le gazon aéré afin que l'appareil ne passe pas sur le câble de raccordement de celui-ci.

9. Maintenance et soin

Les travaux de maintenance et de nettoyage sur l'aérateur de gazon, ainsi que le démontage des dispositifs de protection, doivent uniquement être entrepris lorsque la ligne réseau est déconnectée. Un rouleau à dents usé ou endommagé doit être échangé par une personne spécialiste dûment autorisée (cf. adresse sur le bulletin de garantie).

L'aérateur de gazon ne doit pas être nettoyé à l'eau courante, en particulier pas sous haute pression.

Assurez-vous que les éléments de fixation (vis, écrous etc.) soient toujours bien serrés de façon que vous puissiez travailler en toute sécurité avec l'aérateur de gazon.

Stockez votre aérateur de gazon dans une salle sèche. Pour obtenir une longue durée de vie, toutes les pièces vissées ainsi que les roues et essieux doivent être nettoyés et ensuite huilés.

Le soin régulier de l'aérateur de gazon n'assure pas uniquement une longue durée de vie et une longue performance, mais permet aussi d'aérer consciencieusement et simplement votre gazon. Nettoyez l'aérateur de gazon de préférence avec une brosse ou des chiffons. N'utilisez aucun solvant pour éliminer les salissures.

10. Echange du rouleau à dents

Pour des raisons de sécurité, nous recommandons de faire effectuer l'échange du rouleau à dent par une entreprise spécialisée dûment autorisée. (cf. adresse sur le bulletin de garantie)

Attention! Portez des gants de travail! N'utilisez que des rouleaux à dents d'origine (cf. point 11 Commande de pièces de rechange), dans le cas contraire, le fonctionnement et la sécurité ne peuvent être garantis si le cas s'y prête.

Pour changer de rouleau à dents, veuillez procéder comme suit:

- Coupez le moteur, laissez le mouvement s'arrêter

●Déconnectez le câble réseau

- Posez l'aérateur de gazon côté rouleau à dents vers le haut (figure 11)

- Retirer la fixation de roue droite (B) en dévissant les deux vis de fixation.

- Pour terminer, le rouleau à dents peut être serré

F

dans le sens de la flèche.

- Le montage est effectué dans l'ordre inverse des étapes.

A la fin de la saison, effectuez un contrôle général de l'aérateur de gazon et retirez tous les dépôts accumulés.

Avant tout début de saison, contrôlez absolument l'aérateur. En cas de réparations, adressez-vous à notre service clientèle (cf. adresse sur le bulletin de garantie).

11. Commande de pièces de rechange

Veuillez indiquer ce qui suit pour toute commande de pièces de rechange:

●Type de l'appareil

●N° art. de l'appareil

●N° courant: de l'appareil

●Numéro de pièce de rechange de la pièce de rechange nécessaire

12. Caractéristiques techniques

Tension réseau: 230V \~ 50Hz

Puissance absorbée: 500 W

Interrupteur de sécurité deux mains avec

combinaison interrupteur-fiche

Largeur de travail: 32 cm

Nombre de dents: 42

Réglage de la hauteur: triple

Rouleau à dents monté sur roulement à billes

Niveau de pression acoustique LPA : 78,5 dB(A)

Vibration sur le longeron < 2,5 m/s

13. Plan de recherche des erreurs

Erreur Causes probables Elimination
Le moteur ne démarre pas a)	Pas de courant dans la fiche a) Contrôler b) Câble défectueux b) Contrôler c) Combinaison interrupteur-fiche c) défectueuse d) Raccordements sur le moteur ou condensateur détachés e) Appareil est dans herbe haute e) Démarrer sur de l'herbe ou des surfaces basses; Modifier éventuellement la hauteur de l'aérateur f) Boîtier d'aérateur bouché f) Nettoyer le boîtier pour que le rouleau à dents puisse tourner librement
Puissance moteur baisse a)	Herbe trop haute ou trop humide a) Corriger la hauteur de l'aérateur b) Boîtier d'aérateur bouché c) Dents très usées
Mal aéré	a) Dents usées b) Mauvaise hauteur d'aérateur	a) Echanger le rouleau à dents b) Corriger la hauteur de l'aérateur

Recommendation importante!

Afin de protéger le moteur, celui-ci est équipé d'un thermo-rupteur qui le met hors service lors d'une surcharge et le remet automatiquement en service après une brève phase de refroidissement.

Le soussigné déclare au nom de l'entreprise la conformité du produit avec les directives et normes suivantes.

Nous fournisseurs une garantie de 2 ans pour l'appareil décrit dans le mode d'emploi, en cas de vice de notre produit. Le délai de 2 ans commence avec la transmission du risque ou la prise en charge de l'appareil par le client. La condition de base pour le faire valoir de la garantie est un entretien en bonne et due forme, conformément au mode d'emploi, tout comme une utilisation de notre appareil selon l'application prévue.

Vous conservez bien entendu les droits de garantie légaux pendant ces 2 ans.

La garantie est valable pour l'ensemble de la République Fédérale d'Allemagne ou des pays respectifs du partenaire commercial principal en complément des prescriptions légales locales. Veuillez noter l'interlocuteur du service après-vente compétent pour votre région ou l'adresse mentionnée ci-dessous.

D

La réimpression ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incomplète, n'est autorisée qu'avec l'agrément exprès de l'entreprise ISC GmbH.

①
