ST 350 E - Scie CMI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ST 350 E CMI au format PDF.
| Type de produit | Scie sauteuse (scie à guichet) |
| Marque | CMI |
| Modèle | ST 350 E |
| Alimentation | Secteur (câble secteur) |
| Puissance absorbée | 350 W |
| Cycles par minute (vitesse variable) | 400 - 2600 min⁻¹ |
| Course de la lame | 18 mm |
| Profondeur de coupe maximale (bois) | 55 mm |
| Profondeur de coupe maximale (plastique) | 10 mm |
| Profondeur de coupe maximale (fer) | 5 mm |
| Coupe en biais | Max. 45° (gauche et droite), positions 15°, 30°, 45° |
| Sabot de sciage | Réglable en angle et coulissant pour coupe de bord |
| Aspiration des copeaux | Raccord pour aspirateur (adaptateur selon fabricant) |
| Protection électrique | Double isolation (classe II) |
| Niveau de pression acoustique LPA | 87,5 dB(A) |
| Niveau d'intensité acoustique LWA | 100,5 dB(A) |
| Vibration (poignée) | 6,3 m/s² (selon ISO 5349) |
| Poids | 1,6 kg |
| Fonctions principales | Manoeuvre impulsionnelle et permanente, présélection électronique de vitesse, changement rapide de lame, réglage du sabot |
| Entretien et nettoyage | Graisser occasionnellement le galet de guidage, utiliser des lames tranchantes, aspirer les copeaux |
| Sécurité | Port de lunettes, gants, protège-oreilles, masque respiratoire recommandé ; retirer la fiche avant intervention |
| Pièces détachées et réparabilité | Utiliser pièces de rechange originales ; réparations par électricien confirmé |
| Garantie | 24 mois à compter de la date d'achat (défauts matériel/fabrication) |
FOIRE AUX QUESTIONS - ST 350 E CMI
Questions des utilisateurs sur ST 350 E CMI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice ST 350 E - CMI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ST 350 E de la marque CMI.
MODE D'EMPLOI ST 350 E CMI
1 Câble secteur
2 Bouton d'arrêt
3 Interrupteur MARCHE/ARRET
4 Vis moletée pour régulation de la vitesse
5 Protection des yeux
6 Galet de guidage
7 Sabot de sciage réglable
8 Aspiration des copeaux
Consignes générales de sécurité et de prévention des accidents
Vous ne pourrez travailler sûrement et sans aucun risque avec l'appareil que si vous lisez entièrement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.
- Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées immédiatement par un électricien confirmé.
- Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
- Afin d'éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l'arrière de l'appareil.
- Si vous travaillez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm². Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
● Gardez les outils dans un endroit sûr, hors de portée des enfants. - Portez des lunettes protectrices, des gants de protection et un protège-orelles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant beaucoup de poussière.
- Ne laissez pas de clés d'outils insérées. Avant la mise en circuit, vérifiez que les clés et les outils de réglage soient enlevés de l'appareil.
-
Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.
-
Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.
- Il est interdit d'usiner des matériaux contenant de l'amiante! Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!
- Utilisez seulement des pièces de rechange originales.
- Seul un électricien confirmé est autorisé à effectuer des réparations.
- Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe. Le niveau de bruit de cet outil électrique est mesuré selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CFF)
- Gardez votre position de sécurité. Evitez des positions anormales du corps.
- N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.
- Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes algues. Ne saisissez pas le câble de l'appareil électrique.
- Gardez votre lieu de travail en ordre.
- Vérifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
- Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
- Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.
- Utilisez seulement des lames de sciage tranchantes et non endommagées. Remplacez des lames de sciage gauchies et crevassées immédiatement.
- Ne décélérez pas la lame de sciage après la mise hors circuit en la poussant latéralement à la main!
- Veillez à une avance régulière, afin de réduire le risque d'accidents et de prolonger la durée de vie de la lame de sciage et de la scie à quichet.
- La valeur de vibration mesureé sur la poignée selon ISO 5349.
F
F
Mode d'emploi pour la scie à guichet électronique
MISE EN SERVICE
Manoeuvre impulsionnelle (Fig. 2.)
Mise en circuit: Poussez l'interrupteur
MARCHE/ARRET
Mise hors circuit: Relâchez l'interrupteur
MARCHE/ARRET
Manoeuvre permanente:
Mise en circuit: Poussez l'interrupteur
MARCHE/ARRET et bloquez
l'Interrupteur poussé au moyen
du bouton d'arrêt.
Mise hors circuit: Poussez, ensuite relâchez
l'interrupteur MARCHE/ARRET.
Présélection électronique du nombre des tours (Fig. 3)
En tournant la vis moletée sur l'interrupteur MARCHE/ARRET, on peut prérégler le nombre de tours désiré. Tournez la vis moletée dans la direction „PLUS“ pour augmenter le nombre de tours, et tournez la vis moletée dans la direction „MOINS“ pour le diminuer. Le nombre de cycles par minute dépend du matériau et des conditions de travail.
Les règles généralement valables pour la vitesse de coupe pendant l'usinage par enlèvement des copeaux s'appliquent dans ce cas aussi.
Remplacement d'une lame de sciage (Fig. 1) Avant d'effectuer toute sorte de travaux sur l'appareil et avant de remplacer une lame de sciage, mettez la scie à guichet hors circuit et retirez la fiche secteur de la prise de courant.
Desserrez les deux vis au coulisseau (Fig. 1) au moyen de la clé mâle coudée pour vis à six pans creux. Glissez la lame de sciage dans la rainure de guidage, jusqu'à la butée entre la tige et l'étrier de retenue. Serrez les deux vis au moyen de la clé mâle coudée pour vis à six pans creux.
Il faut que la denture de la lame de sciage soit dirigée dans le sens de coupe. Veillez à ce que la lame soit bien serrée dans la rainure de guidage du coulisseau et du galet de roulement.
Réglage du sabot de sciage (coupes en blais et sciage à proximité des bords, Fig.4)
Après avoir desserré les deux vis sur la face inférieure, on peut pivoter le sabot de sciage par 45 ^e au maximum vers les deux côtés, afin de permettre des
coupes en biais et des coupes diagonales. Les positions angulaires de 15°, de 30° et de 45° sont marquées par des traits. Toute position angulaire entre les marquages peut être réglée aussi.
Pour régler l'angle de coupe, desserrez les deux vis (Fig. 4), jusqu'à ce qu'il soit justement possible de déplacer le sabot de sciage. Réglez l'angle désiré et reserrez les deux vis.
Pour pouvoir scier jusqu'au bord, on peut glisser le sabot de sciage vers l'arrière. A cet effet, desserrez les deux vis sur la face inférieure (Fig. 4) et glissez le sabot de sciage vers l'arrière. Ressorrez les deux vis.
Dispositif d'aspiration
La scie à guichet est munie d'un raccord d'aspirateur. On peut raccorder n'importe quel aspirateur à l'orifice d'aspiration sur l'extrémité arrière de la scie à guichet. Si vous exigez un adaptateur spécifique à cet effet, veuillez vous mettre en contact, s.v.p., avec le fabricant de votre aspirateur.
CARACTERISTIQUES TECHNIQUES
Puissance absorbée: 350 W
Cycles par minute: 400 - 2600 min
Course: 18 mm
Profondeur de coupe, bois: 55 mm
Profondeur de coupe, plastique: 10 mm
Profondeur de coupe, fer: 5 mm
Coupe en biais: max. 45° (gauche et droite)
Niveau de pression acoustique LPA: 87,5 dB(A)
Niveau d'intensité acoustique LWA: 100,5 dB(A)
Vibration a_w 6.3 m/s
Double isolation II / ☐
Poids 1.6 kg
F


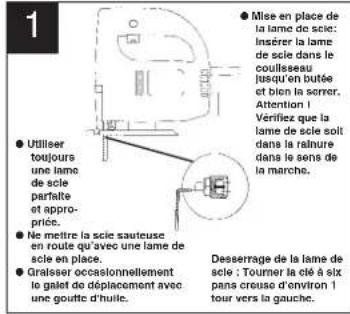

1 ● Utiliser toujours une lame de scie parfaite et appropriée. ● Ne mettre la scie sauteuse en route qu'avec une lame de scie en place. ● Grazier occasionnellement le galet de déplacement avec une goutte d'huile. ● Mise en place de la lame de scie: Insérer la lame de scie dans le coulisseau jusqu'en butée et bien la serrer. Attention 1 Verifiez que la lame de scie soit dans la raînure dans le sens de la marché. Desserrage de la lame de scie : Tourner la clé à six pans creuse d'environ 1 tour vers la gauche.


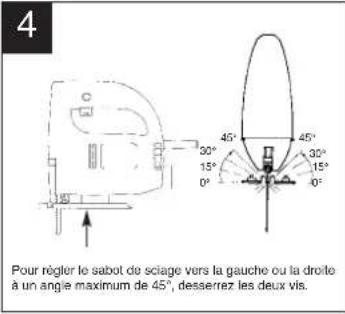

Pour régler le sabot de sciage vers la gauche ou la droite a un angle maximum de 45°, desserrez les deux vis.


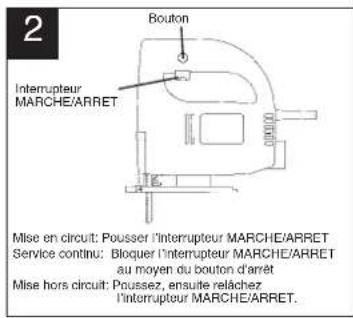

2 Bouton Interrupteur MARCHE/ARRET Mise en circuit: Pousser l'interrupteur MARCHE/ARRET Service continu: Bloquer l'interrupteur MARCHE/ARRET au moyen du bouton d'arrêt Mise hors circuit: Poussez, ensuite relâchez l'interrupteur MARCHE/ARRET.


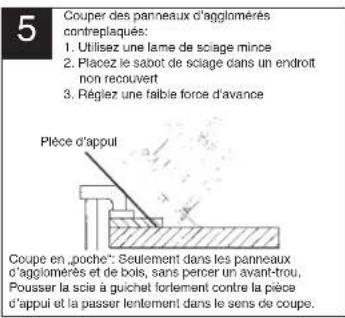

5 Couper des panneaux d'agglomérés contreplaques: 1. Utilisez une lame de sciage mince 2. Placez le sabot de sciage dans un endroit non recouvert 3. Régiez une faible force d'avance Pièce d'appui Coupe en „poche“: Seutlement dans les panneaux d'agglomérés et de bois, sans percer un avant-trou. Pousser la scie à guichet fortement contre la pièce d'appui et la passer lentement dans le sens de coupe.
9
Descrizione
Sous réserve de modifications
La période de garantie commence à partir de la date d'achat et dure 24 mois.
Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.
Les pièces de rechange requises et les heures de travail ne seront pas facturées.
Pas de prise en charge de garantie pour les dommages survenus ultérieurement.
Votre service après-vente.
