Typ výrobku	Přímočará pila (otvorová pila)
Značka	CMI
Model	ST 350 E
Napájení	Síťové (síťový kabel)
Příkon	350 W
Cyklů za minutu (proměnná rychlost)	400 - 2600 min⁻¹
Zdvih pily	18 mm
Maximální hloubka řezu (dřevo)	55 mm
Maximální hloubka řezu (plast)	10 mm
Maximální hloubka řezu (železo)	5 mm
Šikmý řez	Max. 45° (vlevo i vpravo), polohy 15°, 30°, 45°
Pilová patka	Nastavitelná úhlově a posuvná pro řez na okraj
Odsávání třísek	Přípojka pro vysavač (adaptér dle výrobce)
Elektrická ochrana	Dvojitá izolace (třída II)
Hladina akustického tlaku LPA	87,5 dB(A)
Hladina akustického výkonu LWA	100,5 dB(A)
Vibrace (rukojeť)	6,3 m/s² (podle ISO 5349)
Hmotnost	1,6 kg
Hlavní funkce	Impulzní a trvalý provoz, elektronická předvolba rychlosti, rychlá výměna pily, nastavení patky
Údržba a čištění	Občas promazávat vodicí kladku, používat ostré pily, odsávat třísky
Bezpečnost	Používejte ochranné brýle, rukavice, chrániče sluchu, respirátor; před zásahem vytáhněte zástrčku
Náhradní díly a opravitelnost	Používejte originální náhradní díly; opravy provádějte u autorizovaného elektrikáře
Záruka	24 měsíců od data nákupu (vady materiálu/výroby)

Často kladené otázky - ST 350 E CMI

Jak vyměnit pilový list?

Před jakoukoli výměnou odpojte pilu. Povolte dva šrouby na vodícím bloku pomocí imbusového klíče. Zasuňte pilový list do vodicí drážky až na doraz mezi stopkou a přidržovacím třmenem. Utáhněte oba šrouby. Ujistěte se, že zuby směřují ve směru řezu.

Jak nastavit patku pro šikmý řez?

Povolte dva šrouby na spodní straně patky. Otočte pilovou patku na požadovaný úhel (značky 15°, 30° a 45°). Utáhněte šrouby. Patku můžete také posunout dozadu pro řez až na okraj.

Jak používat impulzní a trvalý režim?

Pro impulzní režim jednoduše stiskněte spínač START/STOP; uvolněním zastavíte. Pro trvalý režim stiskněte spínač a zablokujte jej tlačítkem STOP. Chcete-li zastavit, stiskněte a uvolněte spínač.

Jak nastavit rychlost pily?

Otáčejte rychlostním kolečkem umístěným na spínači START/STOP. Otáčením ve směru "VÍCE" zvyšujete rychlost, ve směru "MÉNĚ" snižujete. Rozsah je 400 až 2600 cyklů za minutu.

Jaké materiály lze touto pilou řezat?

Tato pila může řezat dřevo (až 55 mm), plast (až 10 mm) a železo (až 5 mm). Pro kámen používejte schválené odsávací zařízení. Nikdy neobrábějte materiály obsahující azbest.

Jaký je příkon a hmotnost pily?

Příkon je 350 W. Hmotnost je 1,6 kg. Má dvojitou izolaci (třída II).

Jaké jsou hladiny hluku a vibrací?

Hladina akustického tlaku LPA je 87,5 dB(A) a hladina akustického výkonu LWA je 100,5 dB(A). Vibrace naměřené na rukojeti jsou 6,3 m/s² podle ISO 5349. Používejte chrániče sluchu, pokud hluk přesahuje 85 dB(A).

Jak připojit vysavač k pile?

Pila je vybavena přípojkou pro vysavač na zadním konci. Připojte vysavač přímo nebo pomocí adaptéru dodaného výrobcem vysavače.

Jaké jsou základní bezpečnostní pokyny?

Vždy používejte ochranné brýle, rukavice a chrániče sluchu. Při prašných pracích používejte respirátor. Před jakýmkoli zásahem vytáhněte síťovou zástrčku. Udržujte pracovní oblast čistou a uklizenou.

Jak udržovat pilu pro prodloužení životnosti?

Občas promazávejte vodicí kladku kapkou oleje. Vždy používejte ostré a nepoškozené pilové listy. Pravidelně odsávejte třísky. Opravy svěřte pouze kvalifikovanému elektrikáři s originálními náhradními díly.

NÁVOD K OBSLUZE ST 350 E CMI

2 Zajišfovací knoflík

3 Za-/vypinač

4 Rýhový šroub na regulaci počtu otaček

5 Ochrana zraku

6 Vodicí kladka

7 Přestavitelná kluzná deska pily

8 O dsávání třisek

Všeobecné bezpečnostní pokyny a ochrana proti úrazu

Bezpečná práce bez úrazu je s nářadím zajištěna pouze tehdy, když si přečtete celé bezpečnostní pokyny a návod k použiti a budete se jimi řidit.

- Před každým použitím zkontrolujte přístroj, přípojné vedení a zástrčku. Pracujte pouze s bezvadným a nepoškozeným přístrojem. Poškozené části musi být okamžitě obnoveny odborným elektrikářem.

- Před všemi pracemi na stroji, před každou výměnou nářadi a při nepouživání vytáhnout síťovou zástrčku ze zásuvky.

- Aby se zabránilo poškození slťového kabelu, kabel věst vždy směrem dozadu od stroje.

- Pri pracich na volném prostranstvi smi být použity pouze pro tento účel schválené prodlužovací kabely. Použité prodlužovací kabely musi vykazovat minimální průměr 1,5 mm2. Konektory musí vykazovat ochranné kontakty a být chráněny proti rozstřknuté vodě.

- Uschovávejte nářadí bezpečně a nedosažitelné pro děti.

- Pri broušení, kartáčování a řezání noste vždy ochranné brýle, bezpečnostní rukavice a ochranu sluchu a pri prašných pracich ochrannou dýchaci masku.

- Nenechte zastrčené žádné kliče pro nářadi. Před zapnutím překontrolujte, zda jsou kliče a seřizovací nářadi odstraněny.

- Zajistěte obrobek určený k opracování proti vyklouznutí (pevně upnout).

- Při opracovávání (řezání a broušení) kamene musí být použito odsávání prachu. Zařizení na odsávání prachu musí být pro odsávání kamenného prachu schváleno.

- Materiály obsahující azbest nesmí být opracovávány. Dbát odpovídajících bezpečnostních předpisů (VBG 119) oborové profesní

organizace.

- Používejte pouze originální náhradní díly.

- Opravy smi byt provedeny pouze odbornym elektrikářem.

● Vývoj hluku na pracovišti může překračovat až 85 db (A). V tomto připadě jsou nutná ochranná opatření proti hluku a na ochranu sluchu pro obsluhu. Hluk tohoto přístroje je měřen podle IEC 59 CO 11, IEC 704, DIN 45635 část 21, NFS 91-031 (84/597/EWG).

- Dbejte na bezpečné postaveni. Vyhýbejte se abnomálním držením těla.

- Elektrické nářadí novystavujte dešti. Nepoužívejte elektrické nářadí v mokrém nebo vlhkém prostředí a ne v blízkosti hořlavých kapalin.

- Nenoste elektrické nářadí za siťový kabel. Ochraňujte siťový kabel před poškozením olejem, rozpouštědlem a ostrými hranami. Nenoste elektrické nářadí za kabel.

- Udržujte své pracovní prostředí v pořádku.

- Ubezpečte se, zda je pri pripojení na sit vypinač vypnut.

- Noste vhodné pracovní oblečení. Nenoste široké oblečení a šperky. V případě dlouhých vlasů noste vlasovou siťku.

● Pro svoji vlastní bezpečnost používejte pouze příslušenství a přídavné přístroje od výrobce nářadi.

● Používejte pouze ostré a bezvadné pilové listy. Ohnuté pilové listy s trhlinami ihned vyměnit.

- Pilový list po vypnutí nebrzdit protitlakem ze strany.

- Dbejte na rovnoměrný posuv, to zmenší nebezpečí úrazu a prodlouží životnost pilového listu a děrovky.

- Pred každým uvedenim do provozu posuňte na pile průhlednou ochranu zraku dolů, aby se zabránilo vylétávání třísek a odštěpků.

- Nářadí čistěle pouze vlhkým hadrem. Nepoužívejte k čištění žádné agresivní čisticí prostředky.

- Překontrolujte bezvadnou funkci nářadi. Pokud by funkce měla být narušena, nechte nářadi překontrolovat. Všechny údržbářské a inspekční práce smí být provedeny pouze odborným elektrikářem nebo od ISC GmbH.

- Hodnota vyslaných kmitů byla zjištěna podle ISO 5349.

CZ

Návod k obsluze pro elektronickou přímočarou pilu

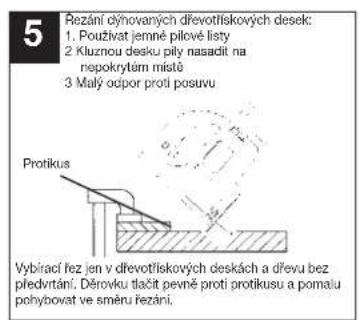

POUŽITÍ

Děrovka je určena k řezání dřeva, železa, barevných kovů a umělých hmot za použiti odpovidajícího pilového listu.

UVEDENÍ DO PROVOZU

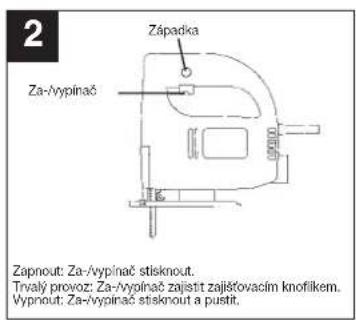

Mžikové spínání (obr 2)

Zapnout: Za-/vypínač stisknout Vypnout: Za-/vypínač pustit

Trvalé zapnutí

Zapnout: Za-/vypinač stisknout a zaareto vat ho ve stisknutém stavu zajišťovacím knoflikem

Vypnout: Za-/vypinač stisknout a pustit

Elektronická předvolba počtu otáček (obr. 3) Regulatorem otáček lze požadovaný počet otáček předem nastavit. Ke zvýšení počtu otáček otáčejte regulátorem otáček ve směru PLUS, ke snížení počtu otáček ve směru MINUS. Vhodný počet zdvihů závlísí na jednotlivém druhu materiálu a pracovních podmínkách.

Všeobecné podminky pro řeznou rychlost pri třiskových pracich platí zde také.

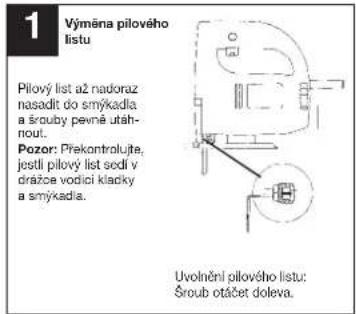

Výměna pilového listu (obr. 1)

Pred všemi pracemi a výměnou pilového listu děrovku vypnout a vytáhnout zástrčku ze zásuvky.

Přiloženým kličem s vnitřnim šestihranem uvolněte šroub na smýkadle (obr. 1). Zasuňte pilový list do vodící drážky mezi zvedací tyč a přidřovací třmen až nadoraz. Šroub přiloženým kličem s vnitřnim šestihranem utáhněte. Ozubení pilového listu musi ukazovat ve směru fezánií. Dbejte na to, aby pilový list seděl ve vodící drážce zvedací tyče a vodící kladky.

Přestavení kluzné desky pily

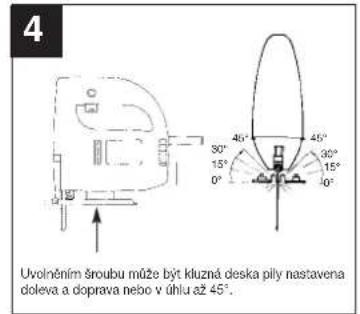

(Rezy pod úhlem a řezání v blizkosti okraje, obr. 4) Pro řezy pod úhlem a šikmě řezy lze kluznou desku ply po uvolnění šroubu na spodní strané oboustranně vykyvnout až o 45°. Úhly jsou označeny značicimi čárkami 15°, 30° a 45°. Nastaveni mezi označenými stupní úhlů je bez problémů možné. K přestavení úhlu žuzu uvolněte šroub (obr. 4) tak

dalece, že je právě ještě možné kluznou desku pily posunout. Nastavte požadovaný úhel a šroub opět utáhněte.

Pro řezání až k okraji může být kluzná deska pily posunuta dozadu. Uvolněte k tomu šroub na spodní straně (obr. 4) a posuňte kluznou desku pily dozadu. Šroub opět utáhněte.

Odsáváni prachu

Děrovka je vybavena přípojkou pro vysavač. Každý vysavač může být napojen na otvor pro odsávání na zadnim konci děrovky. Pokud pro to potřebujete speciální adapter, spojte se prosim s výrobcem Vašeho vysavače.

TECHNICKÁ DATA

Jmenovité napětí: 230 V – 50 Hz
Příkon: 350 W
Počet zdvihů : 400 - 2600/min
Výška zdvihu: 18 mm
Hloubka řezu dřevo: 55 mm
Hloubka řezu umělá hmota: 10 mm
Hloubka řezu železo: 5 mm
řez pod úhlem: až 45°(doleva a doprava)
Hladina akustického tlaku LPA: 87,5 db (A)
Hladina akustického výkonu LWA: 100,5 db (A)
Vibrace aw 6,3 m/s	2
Ochranná izolace II / ☐
Hmotnost 1,6 kg

CZ

SLO

Opis

Technicke změny vyhrazeny

Záruční doba začíná dnem koupě a člní 2 rok. Záruka bude poskytnuta v případě chybného pro-

vedeni nebo vady materiálu a funkčnosti.

K tomu potřebné náhradní dily a pracovní doba nebudou účtovány.

Záruka se nevztahuje na následné škody.

Váš zákaznický servis

D ISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Tel. [phone], Fax [phone] u. 5250
