Typ výrobku	Úhlová bruska (bruska)
Značka	CMI
Model	WS 115
Příkon	500 W
Otáčky naprázdno	11 000 ot/min
Max. průměr kotouče	115 mm
Závit vřetena	M14
Hladina akustického tlaku (LPA)	86 dB(A)
Hladina akustického výkonu (LWA)	99 dB(A)
Vibrace (rukojeť)	≤2,5 m/s²
Hmotnost	2,2 kg
Dvojitá izolace	Ano (třída II / 回)
Napájení	Síť, napětí dle typového štítku (typicky 230 V)
Zařízení pro blokování vřetena	Ano, pro výměnu kotouče
Ochranný kryt	Povinný pro bezpečnost
Přídavná rukojeť	Součástí dodávky, našroubovatelná
Bezpečnostní spínač	Ano, proti neúmyslnému opětovnému spuštění
Uhlíkové kartáče	Nutná výměna, pokud <5 mm
Kompatibilní kotouče	Brusné a řezné kotouče prům. 115 mm, otáčky ≥11 000 ot/min, obvodová rychlost ≥80 m/s
Použití	Hrubování, řezání, broušení (kámen, kov)
Záruka	24 měsíců od data nákupu
Údržba	Čistěte větrací štěrbiny, kontrolujte kabel a zástrčku

Často kladené otázky - WS 115 CMI

Jak vyměnit kotouč na brusce CMI WS 115?

Odpojte přístroj. Stiskněte zařízení pro blokování vřetena, abyste zablokovali vřeteno. Pomocí klíče na kolíky povolte přírubovou matici. Vyměňte kotouč, poté matici pevně utáhněte. Uvolněte blokování vřetena.

Jaké typy kotoučů mohu použít s tímto modelem?

Používejte brusné nebo řezné kotouče o průměru 115 mm s minimálními otáčkami 11 000 ot/min a obvodovou rychlostí nejméně 80 m/s. U tenkých kotoučů (≤3 mm) našroubujte přírubovou matici plochou stranou ke kotouči.

Jak spustit a zastavit brusku?

Pro zapnutí posuňte spínač dopředu a poté stiskněte pro zajištění. Pro vypnutí stiskněte spínač a vraťte ho do zadní polohy. Jedná se o bezpečnostní spínač.

Jaký je příkon a otáčky WS 115?

Příkon je 500 W a otáčky naprázdno jsou 11 000 ot/min.

Jaké bezpečnostní vybavení mám nosit?

Noste ochranné brýle, rukavice, chrániče sluchu a respirátor při prašnosti. Vždy používejte ochranný kryt a přídavnou rukojeť.

Mohu použít brusku k řezání kamene?

Ano, ale používejte schválené odsávací zařízení pro nehořlavý prach. Pro tvrdé kameny upřednostněte diamantový kotouč. Nikdy neřežte materiály obsahující azbest.

Jak vyměnit uhlíkové kartáče?

Pravidelně kontrolujte kartáče. Pokud jsou opotřebené, zlomené nebo měří méně než 5 mm, vyměňte je za originální kartáče. Vždy vyměňujte oba současně.

Co dělat, když kotouč při používání vibruje?

Okamžitě zastavte přístroj. Vibrující kotouč může být poškozen. Po montáži nového kotouče proveďte zkušební chod naprázdno po dobu nejméně jedné minuty. Vyměňte jakýkoli kotouč, který vibruje.

Jaké síťové napětí je vyžadováno?

Zkontrolujte typový štítek. Síťové napětí musí odpovídat uvedenému a nesmí se lišit o více než 10 %. Obvykle 230 V v Evropě.

Jak čistit a udržovat brusku?

Před jakoukoli údržbou odpojte přístroj. Čistěte větrací štěrbiny pro zajištění chlazení motoru. Zkontrolujte stav kabelu a zástrčky. Pokud jsou poškozené, nechte je vyměnit elektrikářem.

NÁVOD K OBSLUZE WS 115 CMI

Dbát návodu k použiti

Použivat ochranné brýle

Nosite zaštitne naočale

1 2 3 4 5

① Anordnung der Flansche siehe Seite 6
④ * Disposition des brides voir page 9
① * Per la disposizione della fiangia vedi pag. 12
PO - Rozmieszczenie komierzy - palrz strona numer 15
Схему расположения фланца см. не странице 18
⑧ * A karima felépítéséhez lászl az 21-ik oldalt
® *Rasporod prinubrica vidi stranicu 24
© Rozmistění přírub viz strana 27
© Izvedba priobrice - glej stran 30

D

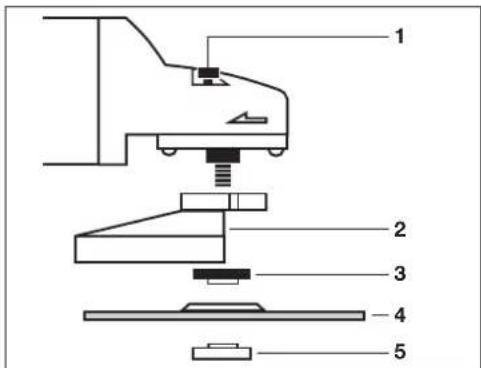

1. Aretace vřetena
2. Ochranný kryt
3. Upinaci priruba^
4. Brusný kotouč
5. Přírubová matka*

D

Všeobecné bezpečnostní pokyny a ochrana proti úrazu

Bezpečná práce bez úrazu je s nářadim zajištěna pouze tehdy, když si přečtete celé bezpečnostní pokyny a návod k použití a budete se jimi řidit.

• Před každým použitim zkontrolujte přístroj, přípojné vedení a zástrčku. Pracujte pouze s bezvadným a nepoškozeným přístrojem. Poškozené části musi být okamžitě obnoveny odborným elektrikářem.
• Pred všemi pracemi na stroji, pred každou výměnou nářadi a při nepouživání vytáhnout síťovou zástrčku ze zásuvky.
• Aby se zabránilo poškozeni siťového kabelu, kabel vést vždy směrem dozadu od stroje.
  ● Pří pracích na volném prostranství smí být použitý pouze pro tento účel schvälené prodlužovací kabely. Použité prodlužovací kabely musí vykazovat minimální průměr 1,5 mm². Konektory musi vykazovat ochranné kontakty a být chráněny proti rozstřiknuté vodě.
• Uschovávejte nářadí bezpečně a nedosažitelně pro děti.
• Pří broušení, kartáčování a řezání noste vždy ochranné brýle, bezpečnostní rukavice a ochranu sluchu a při prašných pracich ochrannou dýchací masku.
• Ručni úhlová bruska smi být z bezpečnostních důvodů použivána pouze s namontovaným ochranným krytem a přídavným držákem.
• Zajistěte obrobek určený k opracování proti vyklouznutí (pevně upnout).
• Pří opracovávání (řezání a broušení) kamene musi být použito odsávání prachu. Zařizení na odsávání prachu musi být pro odsávání kamenného prachu schváleno.
• Materialy obsahující azbest nesmi být opracovávány. Dbát odpovidajících bezpečnostních předpisů (VBG 119) oborové profesni organizace.

• Pozor nebezpeči požáru! Dbejte na to, aby se pri broušení a řezání materiálů nenacházely žádné hořlavé materiály v rozšířené zóně výletu jisker.
  ● Používejte pouze originální náhradní díly.

• Opravy smi být provedeny pouze odbomým elektrikářem.
  ● Vývoj hluku na pracovišti může překračovat až 85 db (A). V tomto prípadě jsou nutná ochranná opatření proti hluku a na ochranu sluchu pro obsluhu. Hluk tohoto přístroje je měřen podle IEC 59 CO 11, IEC 704, DIN 45635 část 21, NFS 91-031 (84/537/EWG).

• Dbejte na bezpečné postavení. Vyhýbejte se abnomálním držením těla.
• Elektrické nářadí nevystavujte dešti. Nepouživejte elektrické nářadi v mokrém nebo vlhkém prostředí a ne v blizkosti hořlavých kapalin.
• Nenoste elektrické nářadí za siťový kabel. Ochraňujte siťový kabel před poškozením olejem, rozpouštědlem a ostrými hranami. Nenoste elektrické nářadí za kabel.
• Udržujte své pracovní prostředí v pořádku.
• Ubezpečte se, zda je pri pripojení na sit vypinač vypnut.
• Noste vhodné pracovní oblečení. Nenoste široké oblečení a šperky. V připadě dlouhých vlasů noste vlasovou sitku.
  ● Pro svojí vlastní bezpečnost používejte pouze příslušenství a přídavné přístroje od výrobce nářadí.
  ● Vyslané kmity byly zjištěny podle ISO 5349.

CZ

Návod k použití pro ruční úhlovou brusku

POUŽITÍ

Ruční úhlová bruska je určena na rozbrušování a na hrubé broušení kovů a kamene za použiti odpovídajícího rozbrušovacího a hrubovacího kotouče.

NAPĚTÍ

Před každým použitím překontrolujte, jestli napěti udané na typovém štítku souhlasí se sílovým napětím. Napětí v sítl by se v žádném připadě nemělo odchylovat o víc než 10 % od udaného jmenovitého napěti.

VYPÍNAČ

Ručni úhlová bruska je kvůli zabráněni úrazu vybavena bezpečnostním vypinačem. Na zapnuti tlačítko posunout dopředu a k zaskočení zmáčknout dolů. Na vypnuti ručni úhlové brusky tlačítko zmáčknout dolů. Tlačítko se vrátí do původní polohy.

VÝMĚNA BRUSNÝCH KOTOUČŮ Vytáhnout síťovou zástrčku!

Jednoduchá výměna kotoučů aretací vřetena. Aretací vřetena stisknout a brusný kotouč nechat zaskočit. Přírubovou matku povolit kruhovým kličem s čelním otvorem. Brusný nebo rozbrušovací kotouč vyměnit a přírubovou matku kruhovým kličem s čelním otvorem opět utáhnout.

Pozor:

Aretaci vřetena zmáčknout pouze při stojícím motoru a vřetenu brusného kotouče! Aretace vřetena musí během výměny kotouče zůstat zmáčknutá!

U brusných nebo rozbrušovacich kotoučů až po tloušíku cca 3 mm našroubovat přirubovou malku plochou stranou k brusnému nebo rozbrušovacímu kotouči.

ZKUŠEBNÍ CHOD BRUSNÝCH KOTOUČŮ

Ruční úhlovou brusku nechat s namontovaným brusným nebo rozbrušovacim kotoučem minimálně 1 minutu běžet naprázdno. Vlbrující kotouče ihned vyměnit.

MOTOR

Motor musí být během práce dobře větrán, proto

musí být větraci otvory stále udržovány čisté.

RUSNÉ KOTOUČE

Brusný nebo rozbrušovací kotouč nesmi být nikdy větší než je předepsaný průměr. Před nasazením brusného nebo rozbrušovacího kotouče překontrolujte jeho udany počet otáček. Počet otáček brusného nebo rozbrušovacího kotouče musí být vyšší než počet otáček naprázdno ruční úhlovey brusky.

Použivejte pouze brusné a rozbrušovaci kotouče, které jsou schválené pro maximální počet otáček 11.000 min ^-1 a pro obvodovou rychlost 80 m/s.

PRACOVNÍ POKYNY

Hrubovací broušení

Nejlepšiho úspěchu při hrubovacím broušení dosáhnete, když brusný kotouč nasadite v úhlu 30° až 40° k brusné rovlně a rovnoměrně jím pohybujete po obrobku tam a zpět.

Rozbrušování

Při rozbrušování úhlovou brusku v řezné rovině nezešikmit. Rozbrušovaci kotouč musí vykazovat čistou řeznou hranu. K řezání tvrdého kamene používejte nejlépe diamantový rozbrušovaci kotouč.

Materiály obsahujici azbest nesmi být opracovávány!

Nikdy nepouživejte rozbrušovaci kotouče na hrubovací broušení.

TECHNICKÁ DATA

Jmenovité napětí: 230 V - 50 Hz

Příkon: 500 W

Otáčky naprázdno: 11.000 min

max. ø kotoučů: 115 mm

Závity hnaciho vřetena: M 14

Hladina akustického tlaku LPA: 86 dB (A)

Hladina akustického výkonu LWA: 99 dB (A)

Vibrace aw: ≤2.5 m/s

Ochranná izolace: II / ☐

Hmotnost: 2,2 kg

Rozmístění přírub při použití brusných nebo rozbrušovacích kotoučů

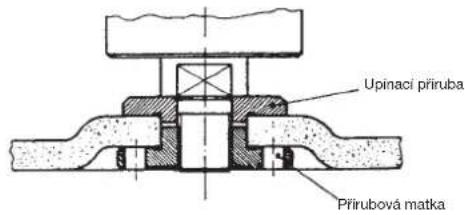

1 Rozmístění přírub při použití zalomeného nebo rovného brusného kotouče

Upinací přiruba Přirubová matka

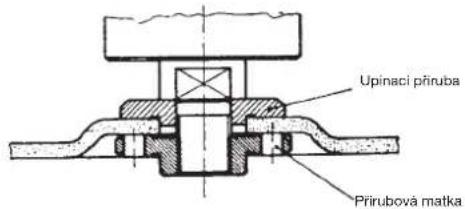

2 Rozmístění přírub při použiti zalomeného brusného kotouče

Upinaci přiruba Přírubová matka

3 Rozmistění přirub při použiti rovného brusného kotouče

Technické změny vyhrazeny

Záruční očka začiná dnem koupě a čiri 2 rok.

Zeruka duce peskytnuta v přípsdě chyoného

provodeni nebo vady material, a funkcesti.

K tomu potřeore náhracni dily a pracovní doba

nebudou učlovaný

Zeruka so nevztah. Jo na násodno škody.

Vas zakaznický servis
