Тип продукта	Угловая шлифовальная машина (болгарка)
Бренд	CMI
Модель	WS 115
Потребляемая мощность	500 Вт
Скорость холостого хода	11 000 об/мин
Максимальный диаметр круга	115 мм
Резьба шпинделя	M14
Уровень звукового давления (LPA)	86 дБ(А)
Уровень звуковой мощности (LWA)	99 дБ(А)
Вибрация (рукоятка)	≤2,5 м/с²
Вес	2,2 кг
Двойная изоляция	Да (класс II / 回)
Питание	Сеть, напряжение согласно паспортной табличке (обычно 230 В)
Блокировка шпинделя	Да, для замены круга
Защитный кожух	Обязателен для безопасности
Дополнительная рукоятка	В комплекте, привинчивается
Выключатель безопасности	Да, защита от повторного запуска
Угольные щетки	Замена при длине менее 5 мм
Совместимые круги	Шлифовальные и отрезные круги диаметром 115 мм, скорость ≥11 000 об/мин, окружная скорость ≥80 м/с
Применение	Обдирка, резка, шлифовка (камень, металл)
Гарантия	24 месяца с даты покупки
Обслуживание	Очищайте вентиляционные щели, проверяйте кабель и вилку

Часто задаваемые вопросы - WS 115 CMI

Как заменить круг на УШМ CMI WS 115?

Отключите прибор. Нажмите на блокировку шпинделя, чтобы зафиксировать вал. Используйте штифтовой ключ, чтобы открутить прижимную гайку. Замените круг, затем плотно закрутите гайку. Отпустите блокировку шпинделя.

Какие типы кругов можно использовать с этой моделью?

Используйте шлифовальные или отрезные круги диаметром 115 мм с минимальной скоростью 11 000 об/мин и окружной скоростью не менее 80 м/с. Для тонких кругов (≤3 мм) прикручивайте гайку плоской стороной к кругу.

Как включить и выключить УШМ?

Для включения сдвиньте выключатель вперед и нажмите для фиксации. Для выключения нажмите на выключатель и верните его в заднее положение. Это выключатель безопасности.

Какая мощность и скорость у WS 115?

Потребляемая мощность составляет 500 Вт, скорость холостого хода — 11 000 об/мин.

Какие средства защиты необходимо использовать?

Используйте защитные очки, перчатки, наушники и респиратор при наличии пыли. Всегда используйте защитный кожух и дополнительную рукоятку.

Можно ли использовать УШМ для резки камня?

Да, но используйте сертифицированное пылеудаляющее устройство для негорючей пыли. Для твердого камня лучше использовать алмазный круг. Никогда не режьте материалы, содержащие асбест.

Как заменить угольные щетки?

Регулярно проверяйте щетки. Если они изношены, сломаны или короче 5 мм, замените их на оригинальные. Всегда заменяйте обе одновременно.

Что делать, если круг вибрирует при работе?

Немедленно остановите прибор. Вибрирующий круг может быть поврежден. После установки нового круга проведите пробный запуск на холостом ходу не менее минуты. Замените любой вибрирующий круг.

Какое напряжение сети требуется?

Проверьте паспортную табличку. Напряжение сети должно соответствовать указанному и отличаться не более чем на 10%. Обычно 230 В в Европе.

Как чистить и обслуживать УШМ?

Перед обслуживанием отключайте прибор. Очищайте вентиляционные щели для охлаждения двигателя. Проверяйте состояние кабеля и вилки. При повреждении обратитесь к электрику для замены.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WS 115 CMI

Следуйте указаниям инструкции по эксплуатации

Используйте защитные очки

1. Кнопка для блокировки шпинделя
2. Защитный кожух
3. Зажимный фланец*
4. Шлифовальный диск
5. Фланцевая гайка

①

Общие указания по технике безопасности и предохранению от несчастных случаев

Безаварийная и безопасная работа инструмента может быть обеспечена лишь при тщательном ознакомлении по эксплуатации и при полном соблюдении данных указаний по технике безопасности.

● Перед каждой эксплуатацией рекомендуется производить контроль электрического шнура и штепсельной вилки. Эксплуатация разрешается лишь при наличии безупречного состояния инструмента. Замену поврежденных частей следует немедленно поручать электротехнику.
● При проведении на инструменте любого вида работ, замены дефектных частей и по окончании эксплуатации вилку следует отсоединить от розетки.
- Для предотвращения повреждений на электрошнуре, его следует вести подальше от режущей части.
● При работе вне помещения разрешается использование предусмотренных для внешних работ удлинителей. Используемые удлинители должны иметь сечение электрошнура не менее 1,5 мм². Штепселные соединения должны быть оснащены заземлюющими контактами и иметь защиту от брызг воды.
● Держите инструменты в надежном и недоступном для детей месте.
- Во время шлифования, очистки поверхности от стружек и резки следует носить защитные очки, перчатки и наушники, а при работах с пылевыделением - респиратор.
- Из соображений техники безопасности эксплуатация угловой шлифовальной машины разрешается только при наличии защитного кожуха и дополнительной рукоятки.
● Для предотвращения скольжения обрабатываемый предмет следует надежно закреплять (зажимать).
● При обработке камня (резка и шлифование) следует применять устройство для отсоса пыли. Устройство для отсоса должно быть допущено для отсоса каменной пыли.

• Запрещается обработка
  материалов, содержащих асбест. Соблюдайте соответствующие инструкции страховой профессиональной ассоциации по предотвращению несчастных случаев (VBG 119).
  ● Внимание, имеется опасность загорания! При выполнении резки и шлифования следите, чтобы в зоне полета искр не было горючих жидкостей.
  ● Допускается применение лишь фирменных запасных частей.
  ● Ремонтные работы разрешается производить исключительно электротехникам.
• Во время работы уровень шума может превысить 85 дБ (А). В таком случае эксплуатационник должен выполнить мероприятия по защите от шума. Шум настоящего инструмента был измерен согласно инструкциям IEC 59 CO 11, IEC 704, DIN 45635 часть 21, NFS 31-031 (84/537EWG).
• Во время работы примите устойчивое положение. Избегайте принятие неустойчивого положения тела.
• Не разрешается эксплуатация электрического инструмента под дождем. Запрещается эксплуатация инструмента во влажных зонах или в помещениях с высокой влажностью и вблизи горючих жидкостей.
• Запрещается носить инструмент, держа его за электрошнур. Предохраняйте инструмент от повреждений в результате контакта с маслом, растворителями и острыми кромками.
  ● Содержите рабочее место в порядке.
  ● Перед включением вилки в розетку, убедитесь в том, что инструмент выключен.
  ● При эксплуатации инструмента носите подходящую рабочую одежду, не носите просторную одежду и украшения. Длинные волосы держите под сеткой для волос.
• Для обеспечения личной безопасности используйте исключительно принадлежности и вспомогательные устройства изготовителя данного инструмента.
  ● Величина исходящих колебаний была определена согласно инструкции ISO 5349.

RUS

Инструкция по эксплуатации угловой шлифовальной машины

ПРИМЕНЕНИЕ

Угловая шлифовальная машина служит для резки и шлифования металлов и камня, применяя режущие или шлифовальные круги.

НАПРЯЖЕНИЕ

Перед пуском инструмента в эксплуатацию проверьте, соответствует ли напряжение на заводской табличке сетевому напряжению. Не допускается отклонение сетевого напряжения от заданного более, чем на 10 %.

ВЫКЛЮЧАТЕЛЬ

Угловая шлифовальная машина оснащена блокировочным выключателем, чтобы предотвратить несчастные случаи. Для включения кнопку следует продвинуть вперед, а для блокировки - нажать. Для выключения угловой шлифовальной машины следует нажать на кнопку. Кнопка установится в исходное положение.

ЗАМЕНА ШЛИФОВАЛЬНОГО КРУГА

Отсоединить электрический шнур от сети! Простая замена путем блокировки шпинделя. Нажав стопорную кнопку, шлифовальный круг блокируется. С помощью ключа для гаек с торцовыми отверстиями открутьть фланцевую гайку. Заменить шлифовальный или режущий круг и ключом вновь затянуть гайку.

СТОП!

Внимание:

Стопорную кнопку разрешается нажимать только при остановленном электродвигателе и шпинделе! Во время замены круга стопорная кнопка должна быть нажатой! При установке шлифовальных или режущих кругов толщиной до 3 мм гайку следует ставить плоской стороной к кругу.

ПРОБНЫЙ ПУСК НОВОГО ШЛИФОВАЛЬНОГО КРУГА

После установки шлифовального или режущего круга следует запустить угловую шлифовальную машину и оставить работать на холостом ходу примерно на одну минуту. Работающие с вибрацией круги следует немедленно заменить.

ЭЛЕКТРОДВИГАТЕЛЬ

Во время работы шлифовальной машины должна быть обеспечена достаточная вентилиция электродвигателя. Поэтому вентиляционные щели должны быть в чис состоянии.

ШЛИФОВАЛЬНЫЕ КРУГИ

Не допускается использование шлифовальных или режущих кругов больше предписанного диаметра.

Перед началом эксплуатации следует проверять указанное число оборотов шлифовального или режущего круга. Число оборотов шлифовального или режущего круга должно быть больше числа оборотов холостого хода.

Для эксплуатации допускаются шлифовальные и режущие круги, которые предусмотрены для максимальной скорости вращения равной 11000 мин-1 и окружной скорости - 80 м/сек.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Черновое шлифование

Найлучшее качество при черновое шлифовании достигается при установке шлифовального круга под углом от 30° до 40° и плавном ведении, туда-сюда, инструмента по обрабатываемому предмету.

Режущие круги

При резке держите угловую шлифовальную машину под прямым углом. Кромка реза должна быть чистой. Длп резки камNL рекомендуется применение алмазных режущих кругов.

Запрощается обработка материалов содержащих асбест!

Не допускается применение режущих кругов для обдирочного шлифования.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение: 230 В – 50 Гц
Потребляемая мощность: 500 Вт
Число оборотов холостого хода: 11000 мин-1
Макс. диаметр круга: 115 мм
Резьба приводного шпинделя: М 14
Уровень звукового давления: 86 дб (А)
Уровень звуковой мощности: 99 дб (А)
Вибрация а w ≤ 2,5 м/с	2
Имеет защитную изоляцию II / ☐
Вес	2,2

RUS

Схема расположения фланцев при эксплуатации шлифовальных и режущих кругов

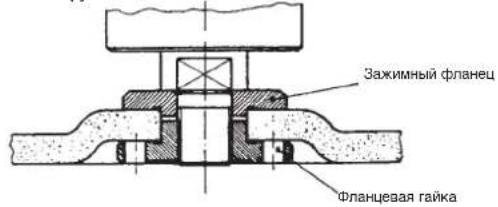

1 Схема расположения фланцев при эксплуатации изогнутых или прямых шлифовальных кругов

Зажимный фланец Фланцевая гайка

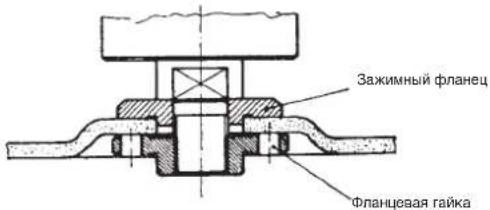

2 Схема расположения фланцев при эксплуатации изогнутого режущего круга

Зажимный фланец Фланцевая гайка

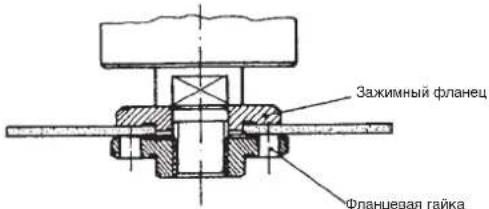

3 Схема расположения фланцев при эксплуатации прямого режущего круга

Зажимный фланец Фланцевая гайка

18

Undertegneede erklærer på vegne av firmaet si produktet samsvarer med fölgende direktiver og normer. Лодписавшийся лодтверждает от имени фирмыб что настоящее изделие соответствует требованиям следующих нормативных документов.

Гарантийное удостоверение

Гарантиный срок начинается со дня покупки и составляет 2 год.

В объем гарантии входит неудовлетворительное исполнение, дефекты материала или функциональные дефекты.

На требуемые для этого запасные части и затраченное рабочее время счет не выставляется. Никакой гарантии для коссенных убытков. Ваш партнер по сервисному обслуживан
