Tipo di prodotto	Smerigliatrice angolare (troncatrice)
Marca	CMI
Modello	WS 115
Potenza assorbita	500 W
Velocità a vuoto	11 000 giri/min
Diametro max mola	115 mm
Filettatura del mandrino	M14
Livello di pressione acustica (LPA)	86 dB(A)
Livello di potenza acustica (LWA)	99 dB(A)
Vibrazione (impugnatura)	≤2,5 m/s²
Peso	2,2 kg
Doppio isolamento	Sì (classe II / 回)
Alimentazione	Rete, tensione secondo targhetta (230 V tipico)
Dispositivo di blocco mandrino	Sì, per cambio mola
Copertura di protezione	Obbligatoria per la sicurezza
Impugnatura supplementare	Inclusa, avvitabile
Interruttore di sicurezza	Sì, anti-riavvio
Spazzole in carbone	Sostituzione necessaria se <5 mm
Mole compatibili	Mole e mole da taglio diam. 115 mm, velocità ≥11 000 giri/min, velocità periferica ≥80 m/s
Utilizzi	Sbozzatura, taglio, levigatura (pietra, metallo)
Garanzia	24 mesi dalla data di acquisto
Manutenzione	Pulire le fessure di ventilazione, controllare cavo e spina

Domande frequenti - WS 115 CMI

Come cambiare la mola sulla smerigliatrice CMI WS 115?

Scollegare l'apparecchio. Premere il dispositivo di blocco mandrino per bloccare il mandrino. Utilizzare la chiave a perni per allentare il dado a flangia. Sostituire la mola, quindi riavvitare saldamente il dado. Rilasciare il blocco mandrino.

Quali tipi di mole posso utilizzare con questo modello?

Utilizzare mole o mole da taglio di diametro 115 mm, con una velocità minima di 11 000 giri/min e una velocità periferica di almeno 80 m/s. Per mole sottili (≤3 mm), avvitare il dado a flangia con il lato piatto verso la mola.

Come avviare e fermare la smerigliatrice?

Per accendere, spingere l'interruttore in avanti e quindi premere per innestarlo. Per spegnere, premere l'interruttore e riportarlo in posizione posteriore. È un interruttore di sicurezza.

Quali sono la potenza e la velocità della WS 115?

La potenza assorbita è di 500 W e la velocità a vuoto è di 11 000 giri/min.

Quali dispositivi di sicurezza devo indossare?

Indossare occhiali di protezione, guanti, cuffie antirumore e una maschera respiratoria in caso di polvere. Utilizzare sempre la copertura di protezione e l'impugnatura supplementare.

Posso usare la smerigliatrice per tagliare la pietra?

Sì, ma utilizzare un dispositivo di aspirazione omologato per polvere non combustibile. Per pietre dure, preferire una mola diamantata. Non tagliare mai materiali contenenti amianto.

Come sostituire le spazzole in carbone?

Controllare regolarmente le spazzole. Se sono usurate, rotte o misurano meno di 5 mm, sostituirle con spazzole originali. Sostituire sempre entrambe contemporaneamente.

Cosa fare se la mola vibra durante l'uso?

Fermare immediatamente l'apparecchio. Una mola che vibra potrebbe essere danneggiata. Eseguire un test a vuoto di almeno un minuto dopo il montaggio di una nuova mola. Sostituire qualsiasi mola che vibri.

Quale tensione di rete è richiesta?

Controllare la targhetta. La tensione di rete deve corrispondere a quella indicata e non differire di oltre il 10%. In generale, 230 V in Europa.

Come pulire e manutenere la smerigliatrice?

Scollegare l'apparecchio prima di qualsiasi manutenzione. Pulire le fessure di ventilazione per garantire il raffreddamento del motore. Controllare lo stato del cavo e della spina. Se danneggiati, farli sostituire da un elettricista.

MANUALE UTENTE WS 115 CMI

Osservate le istruzioni per l'uso

Usate gli occhiali protettivi

1 Arresto del mandrino
2 Carter di protezione
3 Flangia fissaggio
4 Disco
5 Dado fissaggio *

H

Tension nominale: 230 V \~ 50 Hz

Avvertenze generali di sicurezza e di prevenzione degli infortuni

Si assicura un funzionamento dell'apparecchio sicuro e senza infortuni solo se le avvertenze di sicurezza e le istruzioni per l'uso vengono lette completamente e se le avvertenze in esse contenute vengono seguite.

• Controllare ogni volta prima dell'uso l'apparecchio, il cavo di alimentazione e la spina. Lavorare solo se l'apparecchio è in perfetto stato e non presenta danni. Le parti danneggiate devono venire sostituite subito da un elettricista.
• Togliere sempre la spina dalla presa di corrente per tutti i lavori alla macchina, prima di sostituire gli utensili e quando l'apparecchio non viene usato.
• Per evitare danni al cavo di alimentazione, esso deve sempre trovarsi sul retro della macchina.
• Per lavori all'aperto è permesso solo l'uso di cavi di prolunga omologati. I cavi di prolunga usati devono avere una sezione minima di 1,5 mm². I collegamenti a spina devono avere contatti di terra ed essere protetti dagli spruzzi d'acqua.
• Conservare gli utensili in un posto sicuro e inaccessibile per i bambini.
• Portare sempre gli occhiall protettivi, i quanti di sicurezza e le cuffie durante i lavori di smerigliatura, spazzolatura e troncatura nonché una mascherina di protezione delle vie respiratorie se si sviluppa anche polvere.
• Per motivi di sicurezza la smerigliatrice angolare può venire usata solo con la calotta di protezione montata e con l'impugnatura ausiliaria.
• Accertarsi che il pezzo da lavorare sia ben fissato e non si sposti (serrarlo).
• Nel lavorare (troncare e smerigliare) la pietra si deve usare un dispositivo di aspirazione della polvere che sia omologato per l'aspirazione di polvere minerale.

- Non devono essere lavorati materiali contenenti amianto.

Rispettare le corrispondenti disposizioni per la prevenzione degli infortuni (VBG 119) dell'associazione di categoria.

• Attenzione: pericolo d'incendio! Durante le operazioni di troncatura e smerigliatura accertarsi che non ci siano materiali infiammabili che possano venir raggiunti dalle scintille.
• Impiegare solo ricambi originali.
• Le riparazioni devono essere eseguite solo da un elettricista.
• Il livello di emissioni sonore sul posto di lavoro può superare gli 85 dB (A). In questo caso è necessario che l'operatore prenda delle misure di protezione contro i rumori. Il livello sonoro di questo elettroutensile viene misurato secondo le norme IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/537/CEE).
• Assicurarsi di essere bene in equilibrio, evitare di assumere posizioni insolite.
• Non esporre l'elettroutensile alla pioggia. Non usarlo in ambiente bagnato o umido e nelle vicinanze di liquidi infiammabili.
• Non usare il cavo di alimentazione per trasportare l'utensile. Evitare danni al cavo di alimentazione: oli, solventi e spigoli vivi lo possono rovinare.
• Tenere in ordine il posto di lavoro.
• Accertarsi che l'interruttore sia spento quando viene inserita la spina di alimentazione.
• Portare indumenti da lavoro adatti. Non portare indumenti ampi e gioielli. Portare una retina nel caso di capelli lunghi.
• Per la propria sicurezza usare solo accessori e utensili ausiliari del produttore dell'elettroutensile.
• Valore di vibrazione secondo la ISO 5349, rilevato pugnatura, sorrisponde a 2,5 m/s ^2 .

Istruzioni per il funzionamento della smerigliatrice angolare

La macchina è leggera, facile da maneggiare, provvista di isolamento protettivo e concepita secondo le disposizioni internazionali CEE 20. Si assicura una lunga durata se la manutenzione viene eseguita secondo queste avvertenze.

TENSIONE

Prima della messa in esercizio controllare che la tensione di rete corrisponda a quella indicata sulla targhetta. La tensione di rete non deve assolutamente differire di più del 10% dalla tensione nominale indicata.

INTERRUTTORE

La smerigliatrice angolare è provvista di un interruttore di sicurezza per la prevenzione degli infortuni. Per accenderla, spingere in avanti il tasto e premerlo perché scatti in posizione. Per spegnere la smerigliatrice premere il tasto che ritorna automaticamente nella posizione di partenza.

SOSTITUZIONE DELLA MOLA

Togliere la spina dalla presa di alimentazione. Facile sostituzione della mola grazie all'arresto del mandrino. Premere l'arresto del mandrino far scattare in posizione la mola. Aprire il dado flangiato con la chiave a pioli.

Sostituire la mola di smerigliatura o di troncatura e serrare il dado flangiato con la chiave a pioli.

Attenzione:

Premere l'arresto del mandrino solo se il motore ed il mandrino di smerigliatura sono fermi! Durante la sostituzione della mola l'arresto del mandrino deve rimanere premuto! Nel caso di mole di smerigliatura o di troncatura fino a 3 mm di spessore, avvilare il dado flangiato con il lato piatto verso la mola.

FUNZIONAMENTO DI PROVA DI UNA MOLA NUOVA

Far funzionare a vuoto per almeno 1 minuto la smeriglitrice angolare con la mola di smerigliatura o di troncatura montata. Se la mola vibra, sostituirla subito.

MOTORE

Il molore deve essere ben ventilato durante il funzionamento, per questo motivo le aperture di areazione devono sempre essere tenute pulite.

SPAZZOLE DI CARBONE

Se le spazzole di carbone sono bruciate, rotte o più piccole di 5 mm, devono essere sostituite con spazzole di ricambio originali. Sostituire le spazzole sempre a coppie.

MOLE DI SMERIGLIATURA

La mola di smerigliatura o di troncatura non deve superare il diametro prescritto. Prima di usare la mola controllarne il numero giri indicato. Il numero di giri della mola di smerigliatura o di troncatura deve essere maggiore del numero di giri a vuoto della smerigliatrice angolare.

Usare solamente mole di smerigliatura o di troncatura che siano omologate per un numero massimo di giri di 11.000 min ^-1 e per una velocità periferica di 80 m/sec.

AVVERTIMENTI PER L'USO

Smerigliatura di sgrossatura

I risultati migliori nella sgrossatura si ottengono ponendo la mola in un angolo che va dai 30° ai 40° rispetto alla superficie da smerigliare e spostandola sul pezzo da lavorare con movimenti regolari da destra a sinistra e viceversa.

Smerigliatura di troncatura

Per la troncatura non inclinare la smerigliatrice sul piano di taglio. La mola di troncatura deve presentare uno spigolo di taglio netto. Per troncare pietre dure si consiglia di unsare una mola diamantata.

Non devono venir lavorati materiali contenenti amlanto!

Per la sgrossatura non usare mai mole per troncare.

DATI TECNICI

Tensione nominale: 230 V ~ 50 Hz
potenza assorbita: 500 W
numero giri a vuoto: 11.000 min	'
ø max. mola: 115 mm
filetto del mandrino motore: M 14
livello di pressione acustica LPA: 86 dB (A)
livello di potenza sonora LWA: 99 dB (A)
Vibrazione _wt	≤ 2,5 m/s ^
Peso 2,2 kg
Con isolamento protettivo II / ☑

1
Posizione della flangia se si impiegano mole per smerigliatura e troncatura

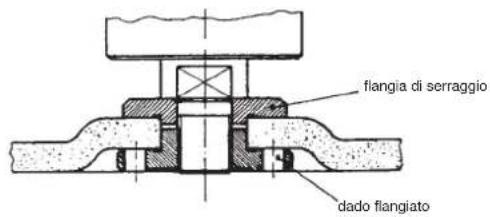

1 Posizione della flangia se si implega una mola per smerigliatura plegata a gomito o diritta

flangia di serraggio dado flangiato

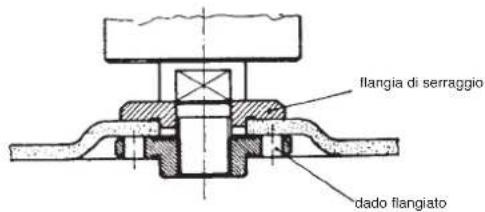

2 Posizione della flangia se si impiega una mola per troncatura piegata a gomito

llangia di serraggio dado flangiato

3 Posizione della flangia se si impiega una mola per troncatura diritta

flangia di serraggio dado flangiato

12

I periodo di garanzia inizia nel giorno dell'acquisto da 2 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componeti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza.

HR JAMSTVO

I-22070 Beregazzo (Co)

Tel. [phone], Fax [phone]
