WS 115 - Młynek CMI - Bezpłatna instrukcja obsługi

Typ produktu	Szlifierka kątowa (szlifierka)
Marka	CMI
Model	WS 115
Moc pobierana	500 W
Prędkość biegu jałowego	11 000 obr/min
Maksymalna średnica tarczy	115 mm
Gwint wrzeciona	M14
Poziom ciśnienia akustycznego (LPA)	86 dB(A)
Poziom mocy akustycznej (LWA)	99 dB(A)
Drgania (uchwyt)	≤2,5 m/s²
Waga	2,2 kg
Podwójna izolacja	Tak (klasa II / 回)
Zasilanie	Sieć, napięcie zgodne z tabliczką znamionową (typowe 230 V)
Blokada wrzeciona	Tak, do wymiany tarczy
Osłona ochronna	Obowiązkowa dla bezpieczeństwa
Dodatkowy uchwyt	Dołączona, przykręcana
Wyłącznik bezpieczeństwa	Tak, zabezpieczenie przed ponownym uruchomieniem
Szczotki węglowe	Wymagana wymiana, jeśli <5 mm
Kompatybilne tarcze	Tarcze szlifierskie i tnące o średnicy 115 mm, prędkość ≥11 000 obr/min, prędkość obwodowa ≥80 m/s
Zastosowania	Obróbka zgrubna, cięcie, szlifowanie (kamień, metal)
Gwarancja	24 miesiące od daty zakupu
Konserwacja	Czyścić szczeliny wentylacyjne, sprawdzać przewód i wtyczkę

Często zadawane pytania - WS 115 CMI

Jak wymienić tarczę w szlifierce CMI WS 115?

Odłącz urządzenie od zasilania. Naciśnij blokadę wrzeciona, aby zablokować wrzeciono. Użyj klucza dwuotworowego, aby poluzować nakrętkę kołnierzową. Wymień tarczę, a następnie mocno dokręć nakrętkę. Zwolnij blokadę wrzeciona.

Jakie typy tarczy mogę stosować z tym modelem?

Stosuj tarcze szlifierskie lub tnące o średnicy 115 mm, z minimalną prędkością 11 000 obr/min i prędkością obwodową co najmniej 80 m/s. W przypadku cienkich tarcz (≤3 mm) wkręć nakrętkę kołnierzową płaską stroną w kierunku tarczy.

Jak uruchomić i zatrzymać szlifierkę?

Aby włączyć, przesuń przełącznik do przodu, a następnie naciśnij, aby go zablokować. Aby wyłączyć, naciśnij przełącznik i przesuń go do tyłu. Jest to wyłącznik bezpieczeństwa.

Jaka jest moc i prędkość WS 115?

Moc pobierana wynosi 500 W, a prędkość biegu jałowego to 11 000 obr/min.

Jaki sprzęt ochronny powinienem nosić?

Noś okulary ochronne, rękawice, ochronniki słuchu i maskę oddechową w przypadku pyłu. Zawsze używaj osłony ochronnej i dodatkowego uchwytu.

Czy mogę użyć szlifierki do cięcia kamienia?

Tak, ale używaj zatwierdzonego urządzenia odsysającego do pyłu niepalnego. Do twardych kamieni preferuj tarczę diamentową. Nigdy nie tnij materiałów zawierających azbest.

Jak wymienić szczotki węglowe?

Regularnie sprawdzaj szczotki. Jeśli są zużyte, uszkodzone lub mają mniej niż 5 mm, wymień je na oryginalne szczotki. Zawsze wymieniaj obie jednocześnie.

Co zrobić, jeśli tarcza wibruje podczas pracy?

Natychmiast zatrzymaj urządzenie. Wibrująca tarcza może być uszkodzona. Przeprowadź próbę biegu jałowego przez co najmniej minutę po zamontowaniu nowej tarczy. Wymień każdą tarczę, która wibruje.

Jakie napięcie sieciowe jest wymagane?

Sprawdź tabliczkę znamionową. Napięcie sieciowe musi być zgodne z podanym i nie różnić się o więcej niż 10%. Zazwyczaj 230 V w Europie.

Jak czyścić i konserwować szlifierkę?

Przed przystąpieniem do konserwacji odłącz urządzenie od zasilania. Czyść szczeliny wentylacyjne, aby zapewnić chłodzenie silnika. Sprawdź stan przewodu i wtyczki. W przypadku uszkodzenia zleć ich wymianę elektrykowi.

INSTRUKCJA OBSŁUGI WS 115 CMI

Przestregać instrukcji obsługi

Stosować okulary ochronne

Hasznaljon vedöszemüveget

Nosite zaštitne naočale

1. Blokada wrzeciona
2. Kołpak ochronny
3. Kołnierz mocujący*
4. Sciemica tarczowa
5. Nakrętka kołnierzowa*

F

Ogólne wskazówki dotyczące zachowania bezpieczeństwa i zapobiegania nieszczęśliwym wypadkom

Tylko dokładne przeczytanie i przestrzeganie wskazówek dotyczących zachowania bezpieczeństwa i instrukcji obsługi gwarantuje bezwypadkową i bezpieczną pracę z narzędziem.

• Proszę przed każdym użyciem urządzenia sprawdzić przewód i wtyczkę. Proszę pracować tylko z narzędziem w stanie idealnym i nieuszkodzonym. Części uszkodzone należy natychmiast oddać do naprawy specjalisiće - elektrykowi.
• Przed wszystkimi pracami wykonywanymi przy maszynie, przed każdą wymianą narzędzi, jak i po zakończonej pracy należy wyciągnąć wtyczkę z gniazda sieciowego.
• Aby zapobiec uszkodzeniom kabla, powinien znajdować się on zawsze z tyłu maszyny.
• Podczas prac na wolnym powietrzu używać wolno tylko dozwolone kable - przedłużacze. Stosowane przedłużacze powinny posiadać przekrój poprzeczny nie mniejszy jak a,5 mm ^2 . Złącza wtykowe powinny posiadać zestyk ochronny i byó zabezpieczone za pomocą osłony przeciwbryzgowej.
  ● Proszę przechowywać narzędzia w bezpiecznym miejscu, niedostępnym dla dzieci.
• Podczas szlifowania, szczotkowania i przecinania proszę zakładać ochronne okulary, rękawice i ochraniacze słuchu, a przy pracach wywołujących powstawanie pytów maskę przeciwpyłową.
• Postępując zgodnie ze wskazówkami bezpieczeństwa proszę korzystać ze szlifierki wraz z zamontowaną osłoną i dodatkowym uchwytem.
• Proszę zabezpieczyć obrabiany przedmiot przed wyślizgnięciem się (dobrze umocować).
• Podczas obrabiania kamienia ( przecinanie i szlifowanie) należy stosować odsysacz pyłów. Odsysacz ten musi być jednak przeznaczony do odsysania pyłu kamiennego.

- Nie wolno obrabiać materiałów zawierających azbest!

Proszę o przestrzeganie odpowiednich przepisów bezpieczeństwa pracy (BHP) i wskazówek dotyczących zapobiegania nioszczęśliwym wypadkom.

• Uwaga - niebezpieczeństwo pożaru! Proszę uważać, by podczas czynności przecinania, czy szlifowania w większym obszarze objętym zagrożeniem wyrzucania iskier nie znalazły się żadne materiały łatwopalne.
  ● Proszę stosować tylko oryginalne części zamienne.
• Prace naprawcze powinny być przeprowadzane tylko przez specjalistę - elektryka.
• Wzrastający hałas na stanowisku pracy może przekroczyć 85 dB (A). W takim przypadku obsługujący powinien podjąć środki zaradcze, stosując ochraniacze dź*Ałkoszczelne, chroniące słuch. Hałas powodowany przez to narzędzie określony został na podstawie IEC 59 CO aą, IEC 704, DIN 45816 część 2a, NF8 lą-0łą (84/517/ EWG).
  ● Proszę zwrócić uwagę na bezpieczeństwo stanowiska pracy. Unikać nietypowych pozycji.
  ● Proszę nie wystawiać narzędzi na deszcz, nie używać ich w miejscach mokrych lub wilgotnych, jak i w pobliżu płynów latwopalnych.
• Proszę nie przenosić narzędzia elektrycznego, trzymając za kabel. Chronić kabel przed uszkodzeniem spowodowanym przez oleje, rozpuszczalnik i ostre krawędzie. Nie przenosić narzędzia elektrycznego, trzymając za kabel.
  ● Proszę utrzymywać stanowisko pracy w należytym porządku.
  ● Proszę upewnić się, czy wyłącznik podłączony do sieci elektrycznej jest wyłączony.
• Proszę zakładać odpowiednie ubranie robocze. Nie zakładać obszernego ubrania i ozdob. Przy długich włosach zakładać siateczkę na włosy.
• Dla własnego bezpieczeństwa proszę stosować tylko osprzęt i urządzenia dodatkowe tego samego producenta narzędzi.
  ● Wartość emitowanych organi określono na podstawie ISO 5349.

PL

PL

Instrukcja obsługi szlifierki z końcówką kątową

ZASTOSOWANIE

Szlifierka z końcówką kątową przeznaczona jest do przecinania i szlifowania zgrubnego metali i kamieni za pomocą odpowiednich ściemic przeznaczonych do przecinania i zdzierania.

NAPIE.CIE

Przed włączeniem proszę sprawdzić, czy napięcie podane na tabliczce znamionowej odpowiada napięciu sieciowemu. Napięcie sieciowe nie powinno w żadnym wypadku odbiogać od podanego napięcia i przekraczać 10%.

WYŁACZNIK

Szilifierka z końcówką kątową zaopatrzona jest w wyłącznik bezpieczeństwa, mający za zadanie zapobleganie nieszczęśliwym wypadkom. W celu włączenia przesunąć przycisk do przodu i naciskać, aż do wzbienia zapadki. W celu wyłączenia szlifierki nacisnąć przycisk, który wraca do pozycji wyjściowej.

WYMIANA ŚCIERNIC

Wyciągnąć wtyczkę z sieci!

Sciemieć można łatwo wymienić poprzez zastosowanie blokady wrzeciona. Nacisnąć blokadę wrzeciona, ściernica zostaje umocowana. Nakrętkę końierzową odkręcić za pomocą klucza do nakrętek okrągłych czołowych otworowych. Wymienić ściernice do szlifiowania lub przecinania i przymocować ponownie nakrętkę za pomocą klucza.

Uwaga :

Blokadę wrzeciona naciskać tylko wtedy, gdy wyłączone są silnik i wrzeciono ściernicy! Podczas wymiany ściernic należy przez cały czas naciskać blokadę wrzeclona!

Do ściernic przeznaczonych do szlifowania i przecinania o grubości do ok. 3 mm należy przymocować stronę czołową nakrętkę kołnierzową.

BIEG PRrBNY NOWYCH ŚCIERNIC

Po zamontowaniu sciernic szlifierka powinna pracować co najmniej 1 minutę na biegu jałowym. Wibrujące tarcze natychmiast wymienić.

ŚCIERNICE

Ściemica szlifująca lub przecinająca nie może być większa od wskazanej średnicy.

Proszę skontrolować przed rozpoczęciem pracy liczbę obrotów ściernic. Prędkość obrotowa ściernic musi być większa od prędkości obrotowej biegu jałowego szlifierki z końcówką kątową.

Proszę stosować tylko ściernice o maksymalnej liczbie obrotów 11.000 min ^-1

i dopuszczalnej prędkości obrotowej 80m/ sek..

WSKAZrWKI PRACY Szlifowanie zgrubne

Najlepsze wyniki przy szlifowaniu zgrubnym osiąga się wtedy, gdy ściernica założona jest pod kątem 30° do 40° w stosunku do płaszczyzny szlifowania, a następnie równomiernie posuwana jest ruchem posuwisto - zwrotnym nad obrabianym materiałem.

Przecinanie ściernica

Podczas przecinania proszę nie przechyłać szlifierki skośnie w stosunku do płaszczyzny szlifowania. Krawędzie skrawające ściernicy muszą być idealne. Do przecinania kamieni twardych proszę używać najlepiej tarcz diamentowych.

Nie wolno obrabiać materiałów zawierających azbest!

Proszę nie używać do szlifowania zgrubnego ściernic tarczowych przeznaczonych do przecinania.

DANE TECHNICZNE

Napięcie znamionowe : 230 óL - 50 Hz

Pobór mocy : 500 W

Prędkość obrotowa

biegu jałowego : 11.000 min -1

Max. C ściernicy tarczowej : 115 mm

Gwint wrzeciona napędowego : M 14

Poziom ciśnienia akustycznego LPA : 86 dB (A)

Poziom ciśnienia akustycznego LWA : 99 dB (A)

Wibracja a _N ≤2,5 m/s ^2

Izolacja ochronna II / ☐

Waga 2,2 kg

Rozmieszczenie kołnierzy przy zastosowaniu ściernic tarczowych do szlifowania i przecinania

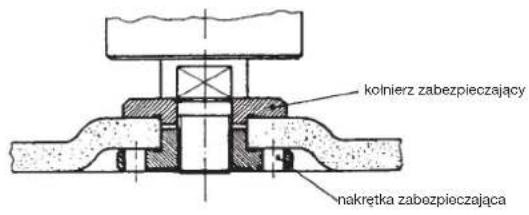

1 Rozmieszczenie kołnierzy przy zastosowaniu ściernicy tarczowej wykorbionej lub prostej

kolnierz zabezpieczający nakrętka zabezpioczająca

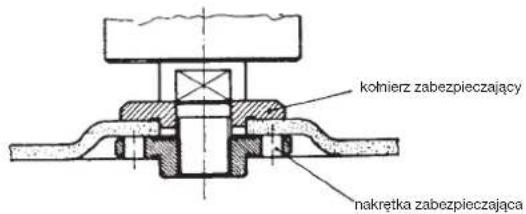

2 Rozmieszczenie kołnierzy przy zastosowaniu wykorbionej ściemicy tarczowej do przecinania

kołnierz zabezpieczający nakrętka zabezpieczająca

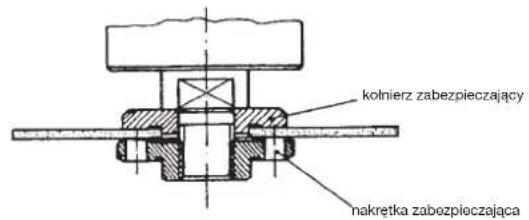

3 Rozmieszczenie kołnierzy przy zastosowaniu prostej ściernicy tarczowej do przecinania

kolnierz zabezpieczający nakrętka zabezpieczająca

PL

15

RUS

Zastrzega się wprowadzanie zmian technicznych

Okres gwarancji zaczyna się od momentu kupna urządzenia i kończy się po upływie 2 rokus.

Gwarancja obejmuje wadiłwe wykonanie wyrobu oraz wady w materiale lub w funkcjonowaniu urządzenia.

Klient nie płaci za potrzebne do usunięcia usterki części zamienne oraz za czas pracy.

Producent nie odpowiada za szkody pośrednie. Państwa serwis obsługi klientów
