HASZNÁLATI ÚTMUTATÓ ST 350 E CMI

1. Hálózati kábel
2. Rögzitögomb
3. Ki / bekapcsoló
4. Recézett fejű csavar a fordulatszám szabályozásához
5. Látásvédő
6. Vezetö henger
7. Állítható fűrészsaru
8. Forgácselszívás

Általános biztonsági szabályok és balesetvédelem

Egy baleset és veszélymentes munka a géppel csakis akkor garantálható, ha a biztonsági szabályokat és a használati utasítást végig olvassa és a benne tartalmazott utasítasokat betartja.

• Minden használat elött vizgálja meg a gépet, a csatlakozórészt és a hálózati dugót. Csak egy hibátlan és sérületlen géppel dolgozzon. A sérült részeket egy elektromos szakemberrel azonnal ki kell cseréltetni.
  ● A hálózati dugót mindég húzza ki a dugaszolóaljzatból, ha a gépen dolgozik, ha szerszámot cserél és ha nem használja a gépet.
• A hálózati kábel sérülésének elkerülése végett a hálózati kábelt a géptől mindég hátrafelé vezesse el.
• A szabadban töténő munkálatoknál csakis az arra engedélyezett hosszabbítókábelt szabad használni. A használt kábel vezetékeinek legalább 1,5 mm ^2 átmérőjűnek kell lennie. A dugós összekötőknek védőérintkezősnek és a fröccsenő víz ellen védettnek kell lennie.
• Tárolja gépeit biztonságosan és a gyerekek számára elérhetetlen helyen.
• Csiszolásnál, kefélésnél és szétválasztásnál viseljen mindég védőszemüveget, biztonsági kesztyűket és egy zajcsökkentő fülvédőt, valamint poros munkáknál pormaszkot.
• Ne hagyjon benne semmijen bedugott szerszámkulcsot. Bekapcsolás előtt ellenőrizze le, hogy a kulcsok és a beállító szerszámok el vannak távolítva.
• Biztosítsa a megmunkálandó munkadarabot elcsúszás ellen (odarögzíteni).
• Kö megmunkálásnál (vágni vagy csiszolni) egy porelszívót muszáj használni. A porelszívó köpor elszivására engedélyezve kell hogy legyen.
• Azbeszt tartalmú anyagot nem szabad megmunkálni. A szakmai egyesület megfelelő baleset

megelözési előirását (VBG 119) kérjük figyelembe venni.

• Csakis eredeti pótalkatrészeket használjon.
• Javitásokat csakis egy elektronikai szakember végezheti el.
  ● A munkahelyen a zajkifejtés túlléphetil a 85 dB (A). Ebben az esetben az üzemeltetők részére hang- és fülvédő intézkedésre van szükség. Ennek az elektromos szerszámnak a zaját a IEC 59 CO 11, IEC 704, DIN 45635 21- rész, NFS 31-031 (84/537/EWG) szerint mérik.
• Ügyeljen egy biztonságos állásra. Kerülje el a nem természetes testtartásokat.
• Elektromos szerszámját ne tegye ki essőnek. Ne használja az elektromos szerszámokat vizes vagy nedves helyen és gyullékony folyadékok közelében sem.
• Ne hordja elektromos szerszámját a hálózati kábelnál fogva. övja a hálózati kábelt az olaj, oldószerek vagy éles szélek általi sérülésektől. Ne hordja az elektromos szerszámját a kábelnál fogva.
  ● Tartsa a munkahlyét rendben.
• A gép hálózatra való csatlakoztatása előtt, győződjünk meg arról, hogy a gép ki van kapcsolva.
• Viseljen megfelelő munkaruhát. Ne viseljen bő ruhát vagy ékszert. Hosszú haj esetén hordjon hajneccet.
• Saját biztonsága érdekében csak a szerszámelőállító tartozékait és toldalék gépeit használja.
• Csak éles és kifogástalan fürészlapokat használjon. Elgörbitett és repedezett fürészlapokat azonnal ki kell cserélni.
• Kikapcsolás után a fürészlapot nem szabad oldali ellennyomással lefékezni.
• Ügyeljen egyenietes előretolásra, ez csökkenti a balesetveszélyt és meghosszabbítja a fürészlap és a szúrófűrész élettartamát.
• A szúrófűrész minden használatba vétele előtt tolja az átlátszó látásvédőt le, hogy a forgács és a szilánkok kicsapódását megakdályozza.
• A gépe tisztításához csak egy nedves rongyot használjon. A tisztítására ne használjon agresszív szereket.
• Vizsgälja meg szerszámát, hogy kifogástalanul működik e. Ha a működésben zavart észlel, akkor vizsgáltassa meg a szerszámát. Minden karbantartási és inspekciói munkálatot csak egy elektronikai szakembemek vagy az ISC kft -nek szabad elvégezni.
• A kibocsájtott rezgések értéke az 5349-es ISO alapján lett mérve.

H

H

Használati utasítás elektromos szúrófűrészhez

ALKALMAZÁS

A szúrófűrész a megfelelő fűrészlap használatával fa, vas, színesfém és műanyagok fűrészelésére van előrelátva.

HASZNÁLATBAVÉTEL

Pillanatnyi kapcsolás (2. ábra)

Bekapcsolni: Ki / bekapcsolót nyomni

Kikapcsolni: Ki / bekapcsolöt elengedni

Á1landókapcso1ás

Bekapcsolni: Ki / bekapcsolót nyomni és a nyomott állapotban a rögzitő gombbal megakasztani.

Kikapcsolni: Ki / bekapcsolót megnyomni es elengedni

Elektronikus elözetes fordulatszám választó (3. ábra)

A fordulatszámszabályozóval be lehet előre állitani a kívánt fordulatszámot. Forditsa a fordulatszámszabályozót a PLUS irányba, hogy a fordulatszámot megnövelye, forditsa a fordulatszámszabályozót a MINUS irányba hogy a fordulatszámot csökkentse. A megfelelő löketszám mindig a nyersanyagtól és a munkafeltételektől függ.

Az álltalános törvények a forgácsoló munkálatokhoz szükséges vágósebességhez itt is érvényessek.

Fürészlapcsere (1 ábra)

A gépen történő minden beavatkozás és fűrészlap csere előtt a szúrófűrészt ki kell kapcsolni és a hálózati dugót a dugaszolóaljzatból kihúzni.

A mellékelt belső hatlapú kulccsal lazítsa meg az ütközőn a csavart (1. ábra). Tolja ütközésig a fürészlapot a vezetőhoronyba, az emelőrűd és a tartófogó közé. Húzza a csavart a mellékelt belső hatlapú kulccsal szorosra. A fürészlap fogainak a vágás irányba kell mutatniuk. Ügyeljen arra, hogy a fürészlap az ütköző vezetőhoronyában és a futótárcsában feküdjön.

A fürészsaru elállitása

(Sarokvágások és szélközell fürészelés, 4. ábra) Sarokvágásokhoz és ferde fürészelésekhez a fürészsarut, az alul levő csavar meglazítása után, mindkét oldalra 45° -ig lehet elforditani. A szögek jelzésvonalakkal 15°, 30° és 45° -ra vannak

megjelölve. Egy a megjelzett szögletfokok közti beállítás minden további nélkül lehetséges.

A vágásszög beállításához lazítsa meg a csavart (4. ábra) annyíra, hogy a fűrészsarut éppen még el lehessen tolni. Állítsa a kívánt szöget be, és húzza a csavart ismét feszesre.

A sarokig való fűrészeléshez a fűrészsarut hátra lehet tolni. Ehhez lazítsa meg a csavart az alsó felén (4, ábra) es tolja a fűrészsarut hátra. Húzza a csavart ismét feszesre.

Porelszívás

A szúrófűrész egy porszívó csatlakozóval van ellátva. A szúrófűrész hátsó végén levő elszívó nyílásra minden porszívót rá lehete kapcsolni. Ha ehhez egy speciális adapterre lenne szüksége, akkor lépjen a porszívójának az gyártójával kapcsolatba.

TECHNIKAI ADATOK:

Feszültség rendszer: 230 V - 50 Hz

Teljesítményfelvétel: 350 W

Löketszám: 400 - 2600 / perc

Löketmagasság: 18 mm

Vágásmélység fa: 55 mm

Vágásmélység műanyag: 10 mm

Vágásmélység vas: 5 mm

Sarokvágás: 45° -ig (jobbra és balra)

Hangnyomásmérték LPA: 87,5 dB (A)

Hangtelyesitménymérték LWA: 100,5 dB (A)

Vibrálás aw 6,3 m / s 2

Védőizolálva II / ☐

Súly 1,6 kg

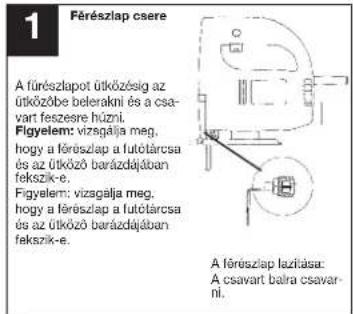

1 Férészlap csere A fűrészlapot útközésig az útközóbe belerakni és a csavart feszesre húzní. Figyelem: vizsgálja meg. hogy a férészlap a futótárcsa és az útköző barázdájában fekszik-e. Figyelem: vizsgálja meg. hogy a férészlap a futótárcsa és az útköző barázdájában fekszik-e. A férészlap laztása: A csavart balra csavarni.

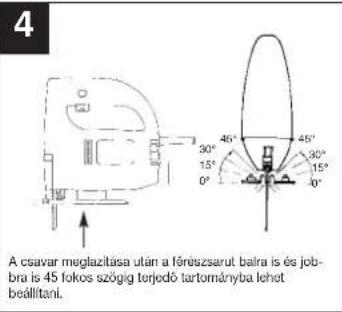

4 A csavar meglazítása után a férészsarut balra is és jobbra is 45 fokos szögig terjedő tartományba lehet beállítani.

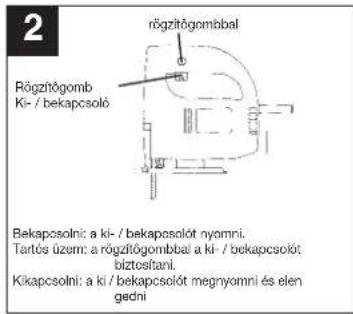

2 Rögzítógombal Rögzítógomb Ki-/bekapcsoló Bekapcsolni: a ki-/bekapcsolót nyomni. Tartós územ: a rögzítógombal a ki-/bekapcsolót biztosítani. Kikapcsolni: a ki/ bekapcsolót megnyomni és elen gedni

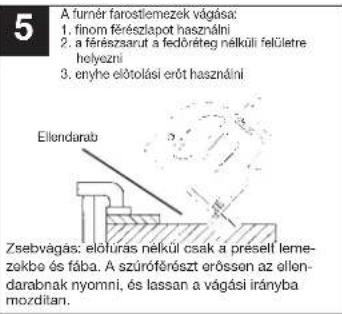

5 A fumér farostlemezek vágásá: 1. finom férészlapot használni 2. a férészart a fedőréteg nélkül felületre helyezni 3. enyhe elótolási erőt használni Ellendarab Zsebvágás: előfuras nélkül csak a préself leme- zekbe és fába. A szúróférészt orössen az ell- darabnak nyomni, és lassan a vágási irányba mozdítan.

3 A fordulatszám szabályzó tekerése által növekszik a löketszám.

HR

Opis uređaja

Technikai változások jogát fenntarva

Teknicne spremembe pridizane.

A garancia időtartama 2 év és a vásárlás napjával kezdödik.

A szavatosság csakis a kivitelezési hiányokra vagy az anyagi és működési hibákra terjed ki.

A szükséges pótalkatrészeket és a munkaidöt nem számítjuk fel.

Nem szavatolunk a másodlagos károkért.
