Inhaltsverzeichnis

DE Originalbetriebsanleitung

Inhaltsverzeichnis

1.Gerätebeschreibung (Abb. 1/2) 9
2. Lieferumfang 9
3. Bestimmungsgemäß Verwendung 9
4.Wichtige Hinweise 10

Sicherheitshinweise 10

Restrisiken 14

1. Technische Daten 14
   Gerauschemissionswerte 14
   6.Vor Inbetriebnahme 15
2. Montage 15

7.1.Sagetisch montieren (Abb.3-5) 15
7.2.Sageband spannen (Abb.1/6) 16
7.3.Sageband einstellen 16
7.4.Sagebandfuhrung einstellen (Abb. 7-10) 16
7.5. Obere Sägebandführung (11) einstellen (Abb. 11) 18
7.6.Sagetisch (15) auf 90^ justieren (12/13) 18
7.7.Welches Sageband verwenden 18
7.8.Sageband wechseln (Abb.14) 18
7.9.Gummi-Laufflache der Bandsagerollen austauschen (Abb.15) 19
7.10. Tischeinlage austauschen (Abb. 16) 19
7.11.Absaugstutzen 19

8.Bedienung 19

8.1. Ein/Ausschalter (Abb. 17) 19
8.2.Parallelanschlag (Abb.18) 19
8.3.Schraggschnitte (Abb.19) 19

9.Betrieb 20

9.1. Ausführung von Längsschnitten (Abb. 20) 20
9.2. Ausführung von Schragschnitten (Abb. 19) 20
9.3. Freihandschnitte (Abb. 21) 21

1. Transport 21
   11.Wartung 21
2. Ersatzteilbestellung 21
3. Entsorgung und Wiederverwertung 21

Anhang 203

Mängelansprüche 204

Achtung!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung/Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit ihren die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenn, handigen Sie diese Bedienungsanleitung/Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung fur Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

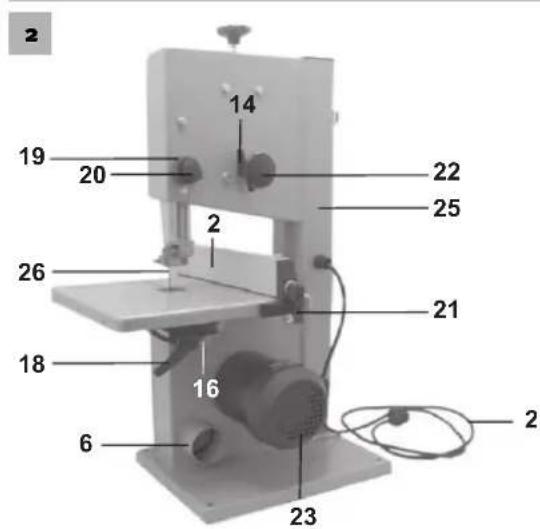

1. Gerätebeschreibung (Abb. 1/2)

DE

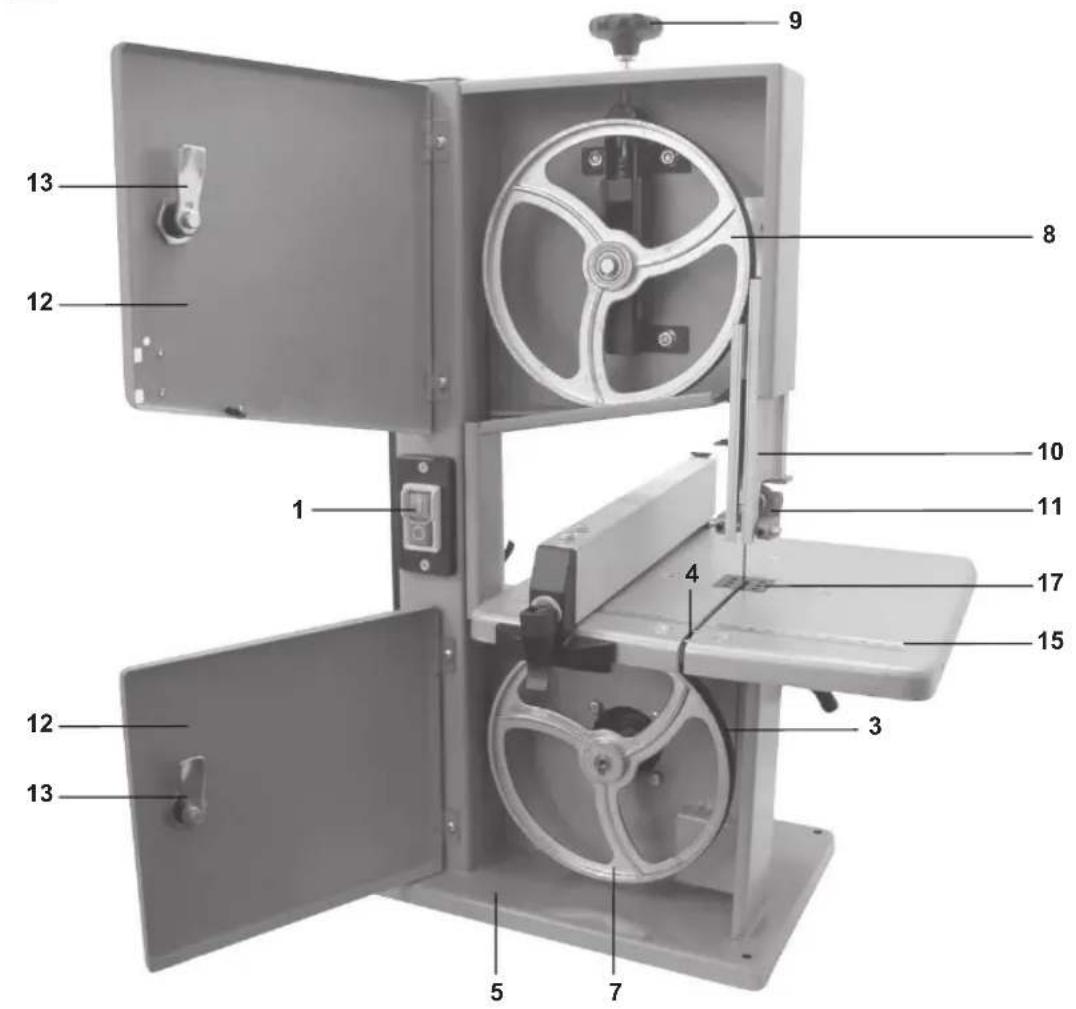

1. Gerätebeschreibung (Abb. 1/2)

1. Ein-Ausschalter
2. Netzleitung
3. Gummilaufflache
4. Stegblech
5. Standfuß
6. Absauganschluß
7. Sägebandrolle unter
8. Sägebandrolle offen
9. Spannschraube
10. Sägebandschutz
11. Sägebandführung oben
12. Seitendeckel
13. Deckelverschluss
14. Sicherungsschraube für Sägebandrolle oben
15. Sägetisch
16. Gradskala für Schwenkbereich
17. Kunststofftischeinlage
18. Feststellgriffe für Sägetisch
19. Einstellgriff fur Sägebandführung
20. Feststellgriff für Sägebandführung
21. Spannbügel für Parallelanschlag
22. Einstellschraube für Sägebandrolle offen
23. Motor
24. Parallelanschlag
25. Maschinengestell
26. Sägeband

2. Lieferumfang

• Bandsäge
  Sagetisch
• Schiebestock
• Parallelanschlag

3. Bestimmungsgemäß Verwendung

Die Bandsäge dient zum Längs- und Querschneiden von Holzern oder holzähnlichen Werkstücken. Rundmaterialien führen nur mit geeigneten Haltevorrichtungen geschlossen werden.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden.

DE

4. Wichtige Hinweise

Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgehende Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Es dürfen nur für die Maschine geeignete Sägebänder verwendet werden. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, die die Maschine bedieten und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.

Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.

Sonstige allgemeine Regel in arbeitsmedizinischen und Sicherheitstechnischen Bereichen sind zu beachten.

Veränderungen an der Maschine schlieben eine Haftung des Herstellers und darauf entstehende Schäden gänzlich aus.

Trotz bestimmungsmäßiger Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräum werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Risiken auftreten:

• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.
  Gesundheitsschädliche Emissionen von Holzstauben bei Verwendung in geschlossenen Räumen.
• Unfallgefahr durch Handkontakt in nicht abgedecktem Schneidbereich des Werkzeuges.
• Verletzungsgefahr beim Werkzeugwechsel (Schnittgefahr).
• Gefährung durch das Wegschleudern von Werkstücken oder Werkstückteilen.
  Quetschen der Finger.
  Gefahrungs durch Rückschlag.
• Kippen des Werkstücks aufgrund einer unzureichenden Werkstückkauflagefläche.
• Berühren des Schneidwerkzeuges.
• Herausschleudern von Astteilen und Werkstückteilen.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Wichtige Hinweise

Sicherheitshinweise

Achtung!

Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkrehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschreiben, einschließlich dem folgenden:

1. Halten Sie ihren Arbeitsbereich in Ordnung!
2. Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
3. Berücksichtigten Sie Umgebungseinflüsse!
4. Setzen Sie Werkzeuge nicht dem Regen aus.

4. Wichtige Hinweise

• Benützen Sie Werkzeuge nicht in feuchter oder nasser Umgebung.
• Sorgen Sie für gute Beleuchtung.

• Benützen Sie Werkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

• Schützen Sie sich vor elektrischem Schlag!

• Vermeiden Sie Körperberührung mit geerdeten Teilen.

• Halten sie andere Personen fern!

• Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren. Halten Sie Kinder von ihrem Arbeitsbereich fern.

• Bewahren Sie Ihr Werkzeug sicherauf!

• Unbenutzte Geräte sollen an reinem trockenen, verschlossenen Ort außerhalb der Reichweite von Kinder aufbewahrt werden.

• Überlasten Sie Ihr Werkzeug nicht!

• Sie arbeiten better und{sicherer im angegebenen Leistungsbereich.

• Benutzen Sie das richtige Werkzeug!

• Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.

• Benutzen Sie Werkzeuge nicht für Zwecke, für die sie nicht bestimmt sind. Benützen Sie z.B. keine Handkreissägen zum Schneiden von Åsten oder Holzscheiten.

• Tragen Sie geeignete Arbeitskleidung!

• Tragen Sie keine weite Kleidung oder Schmuck, sie konnen von beweglichen Teilen erfasst werden.
  Rutschfestes Schuhwerk ist empfehlenswert.

• Tragen Sie bei langen Haaren ein Haarnetz.

• Benutzen Sie Schutzausrüstung!

Tragen Sie eine Schutzbrille
- Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske und/oder Absaugeinrichtung.

1. SchlieBen Sie die Staubabsaug-Einrichtungen an!

2. Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Si. sich, daß diese angeschlossen und benutzt werden.

3. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist!

4. Benützen sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

5. Sichern Sie das Werkstück!

6. Benützen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit ihrer Hand.

7. Vermeiden Sie abnormale Körperhaltung!

8. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

9. Pflegen Sie Ihr Werkzeug mit Sorgfalt!

10. Halten Sie die Werkzeuge scharf und sauber, um better und{sicherer arbeiten zu konnen.

11. Befolgen Sie die Wartungsvorschriften und die Hinweise über den Werkzeugwechsel.
12. Kontrollieren Sie regelmäßig das Kabel des Werkzeugs und halten Sie es bei Beschädigung von einem anerkannten Fachmann erneuern.

DE

4. Wichtige Hinweise

• Kontrollieren Sie das Verlängerungskabel regelmäßig und ersetzen Sie es, wenn es beschädigt ist.

• Halten Sie Handgriffe trocken und frei von Öl und Fett.

• Ziehen Sie den Stecker aus der Steckdose:

• bei Nichtgebrauch des Werkzeuges, vor der Wartung und beim Wechsel von Werkzeugen wie z.B. Sägeblatt.

• Lassen Sie keine Werkzeugschlüssel stecken!

• Überprüfen Sie stets vor dem Einsatz, dass Schlüssel und Einstellwerkzeuge entfernt sind.

• Vermeiden Sie unbeabsichtigten Anlauf!

Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltt ist.

1. Verlängerungskabel im Freien

2. Verwenden Sie im Freien nur dazu zugelassene und entsprechend gekennzeichnete Verlangerungskabel

3. Seien Sie aufmerksam!

4. Achten Sie daraufuf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Werkzeug nicht, wenn Sie mäde sind.

5. Überprüfen Sie das Werkzeug auf eventuelle Beschädigungen!

6. Vor weiterem Gebrauch des Werkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.

7. Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei Betrieb des Werkzeugs sicherzustellen.
8. Beschädigte Schutzvorrichtungen und Teile müssen sich gemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nicht anders in der Gebrauchsanweisung angegeben ist.
9. Lassen Sie beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln.
10. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten laßt.

21. WARNING!

• Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehör's kann eine Verletzungsgefahr für Sie bedeuten.

• Lassen Sie Ihr Werkzeug durch eine Elektrofachkraft reparieren!

• Dieses Werkzeug entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur durch eine Elektro-fachkraft ausgeführten werden, indem Originalersatzteile verwendet werden; andernfalls konnen Unfälle für den Benutzer entstehen.
• Tragen Sie bei allen Wartungsarbeiten am Sägeband Schutzhandschuhe!
• Bei Gehrungsschnitten mit geneigtem Tisch ist die Führung auf dem unteren Teil des Tisches anzuordnen.
• Beim Schneiden von Rundholz muss eine Einrichtung verwendet werden, die das Werkstück gegen Verdrehen sichert
• Beim Hochkantschneiden von Brettern, muss eine Einrichtung verwendet werden, die das Werkstück gegen Zurückschlagen sichert

4. Wichtige Hinweise

1. Verwenden Sie eine Absauganlage die nach Leistung und Bauart geeignet ist, den entstehen Staub sicher aufzunehmen.
2. Geben Sie die Sicherheitshinweise an alle Personen, die an der Maschine arbeiten weiter.
3. Verwenden Sie die Säge nicht zum Brennholzsägen.
4. Die Maschine ist mit einem Sicherheitsschalter gegen Wiedereinschalten nach Spannungsbefall ausgerüstet.
5. Überprüfen Sie vor Inbetriebnahme, ob die Spannung auf dem Typenschild des Gerätes mit der Netzspannung übereinstimmt.
6. Kabeltrommel nur im abgerollten Zustand verwenden.
7. An der Maschine tätige Personen dürfen nicht abgelenkt werden.
8. Beachten Sie die Motor- und Sägeband Drehrichtung
9. Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.
10. Schneiden Sie keine Werkstücke, die zu Klein sind, um sie sicher in der Hand zu halten.
11. Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeband.
12. Die einschlagigen Unfallverhütungsvorschriften und die sonstigen, allgemeinen anerkannten Sicherheitstechnischen Regel nüssen beachtet werden.
13. Beachten Sie die einschlagigen Unfallverhütungsvorschriften.
14. Bringen Sie den Sägebandschutz in einer Höhe von ca. 3 mm über dem zu sagen den Material an.
15. Achtung! Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern. (z. B. Abrolländer etc.)
16. Der Sägebandschutz (10) muß sich während des Transports der Säge in der unteren Position befinden.
17. Schutzabdeckungen dürfen nicht zum Transport oder unsachgemäßem Betrieb der Maschine verwendet werden.
18. Deformierte oder Beschädigte Sägebänder)dürfen nicht verwendet werden.
19. Abgenutzten Tischeinsatz austauschen.
20. Niemals die Maschine in Betrieb setzen, wenn die das Sägeband schützende Tur bzw. die trennende Schutzeinrichtung offen stehen.
21. Darauf achten, dass die Auswahl des Sägebandes und der Geschwindigkeit für den zu schneiden den Werkstoff geeignet ist.
22. Nicht mit der Reinigung des Sägebandes beginnen, bevor diesen vollständig zum Stillstand gekommen ist.
23. Beim geraden Sagen gegen den Parallelanschlag ist ein Schiebestock zu verwenden.
24. Wahrend des Transportes soll sich die Sägeband-Schutzeinrichtung in der untersten Position und nahe dem Tisch befinden.
25. Bei Gehrungsschnitten mit geneigtem Tisch ist der Parallelanschlag auf dem unteren Teil des Tisches anzuordnen.
26. Beim Schneiden von Rundholz ist eine geeignete Haltevorrichtung zu verwenden, um zu vermeiden, dass sich das Werkstück dreht.
27. Trennende Schutzeinrichtungen niemals zum Anheiten oder Transport verwenden.
28. Achten Sie darauf, die Sägebandschutzeinrichtungen zu verwenden und richtig einzustellen.

DE

DE

5. Technische Daten

1. Halten Sie mit den Händen einen Sicherheitsabstand zum Sägeband ein. Benutzen Sie einen Schiebestock für schmale Schnitte.

Restrisiken

Auch wenn Sie diesen Elektrowerkzeug vorschriftsmäßig bedieten, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieser Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.

Bei allen Reparatur- und Wartungsarbeiten Netzsteckerziehen!

Augenschutz tragen

Gehorschutz tragen

Staubschutz tragen

5. Technische Daten

Netzspannung: 230V / 50Hz

Leistung: S1 180 W / S2 15 min 250 W

Leerlaufdrehzahl no: 1400 min

Sägebandbreite max.: 8 mm

Sägebandgeschwindigkeit: 900 m/min

Schnitthöhe: 80 mm / 90° 45 mm / 45°

Ausladung: 200 mm

Tischgroße: 300 × 300 ~mm

Tischneigbar: 0^ - 45^

WerkstückgroBe max.: 400× 400mm

Gewicht: 20 kg

Gerauschemissionswerte

	Betrieb
Schalldruckpegel LPA	82,3 dB (A)

14

466957 V_01/12/2010

CMI.

1. Vor Inbetriebnahme

Unsicherheit KpA	3 dB
Schalleistungspegel LwA	92,8 dB (A)
Unsicherheit KwA	3 dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehörverlust bewirken.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Einschaltdauer:

Die Einschaltdauer S2 15 min (Kurzzeitbetrieb) sagt aus, dass der Motor mit der Nennleistung 250 Watt nur für die auf dem Datenchild angegebene Zeit (15 min) dauernd belastet werden darf.

Andernfalls wurde er sich unzulässig erwärmen. Wahrend der Pause kühlt sich der Motor wieder auf seine Ausgangstemperatur ab.

6. Vor Inbetriebnahme

Die Maschine muss standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden. Zu diesen Zweck befinden sich im Maschinenfuß Befestigungslöcher.
- Der Sägetisch muss korrekt montiert sein
- Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
- Das Sägeband muß frei laufen können.
- Bei bereits bearbeiteten Holz auf Fremdkörper wie z.B. Nagel oder Schrauben usw. achten.
- Bevor Sie den Ein-/Ausschalter betätigten, vergewissern Sie sich, ob das Sägeband richtig montiert ist und bewegliche Teile leichtgangig sind.
- Überzeugen Sie sich vor dem Anschlieben der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

7. Montage

Achtung!

Vor allen Wartungs-Umrüst- und Montagearbeiten an der Bandsäge ist der Netzstecker zuziehen.

7.1. Sägetisch montieren (Abb. 3 - 5)

• Stegblech (4) herausnehmer

7. Montage

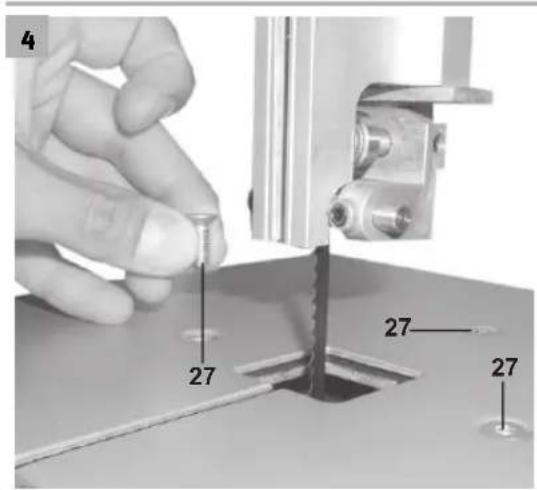

• Sägetisch (15) von rechts auf das Maschinengehause (25) aufsetzenundmit 3 Befestigungsschrauben (27) befestigen. Achten Sie daraufuf, dass sich das Sageband (26) GENAU in der Mitte des Sägetisches befindet!
• Stegblech (4) wieder einsetzen.

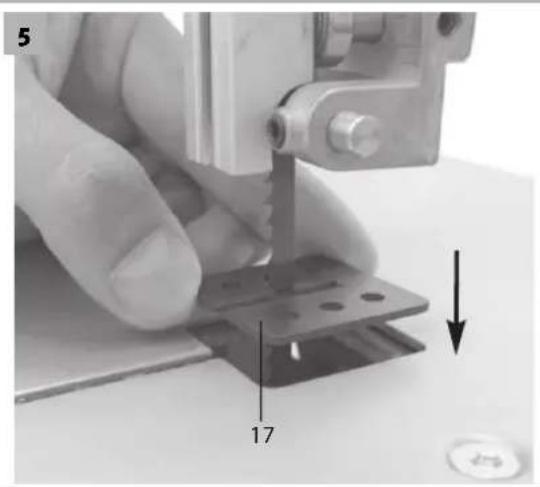

• Kunststofftischeinlage (17) von oben so in den Tisch einsetzen, dass sich ein durchgehender Schlitz ergibt.
  Die Demontage erfolgt in umgekehrter Reihenfolge.

7.2. Sägeband spannen (Abb. 1/6)

• ACHTUNG! Bei längerem Stillstand der Säge muß das Sägeband entspannt werden, d.h. vom dem Einschalten der Säge ist die Sägebattspannung zu prufen.
• Spannschraube (9) zum Spannen des Sägebandes (26) im Uhrzeigersinn drehen.

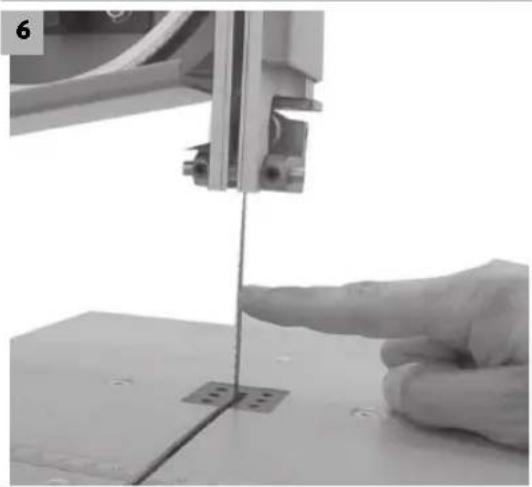

• Die richtige Spannung des Sägebendes kann durch einen seitlichen Fingerdruck gegen das Sägeband, etwa mittig zwischen den beiden Sägebandrollen (7 + 8) festgestellt werden. Hierbei sollte sich das Sägeband (26) nur minimal (ca. 1 - 2mm ) drucken halten.
• ACHTUNG! Bei zu hoher Spannung kann das Sägeband brechen. VERLETZUNGSGEFAHR! Bei zu geringer Spannung kann die angetriebene Sägebandrolle (7) durchdrehen, wodurch das Sägeband stehenbleibt.

7.3. Sageband einstellen

• ACHTUNG! Bevor die Einstellung des Sägebandes durchgeführt werden kann, muss das Sägeband korrekt gespannt werden.
• Seitendeckel (12) durch Lösener Verschlüsse (13) öffnen.
• Obere Sägebandrolle (8) langsam im Uhrzeitigersinn drehen.

Das Sägeband (26) sollt mittig auf der Sägebandrolle (8) laufen. Ist dies nicht der Fall, so muss der Neigungswinkel der oberen Sägebandrolle (8) korrigiert werden.

• Lauf das Sägeband (26) mehr zur Rückseite der Sägebandrolle (8), d. h. Richtung Maschinengehause (25) muss die Einstellschraube (22) gegen den Uhrzeigersinn gedreht werden, damit ist die Sägebandrolle (8) langsam mit der anderen Hand zu drehen, um die Lage des Sägebandes (26) zu überprüfen.
• Lauf das Sägeband (26) zur vorderen Kante der Sägebandrolle (8), so ist die Einstell-schraube (22) im Uhrzeigersinn zu drehen.
• Nach dem Einstellen der oberen Sägebandrolle (8) ist die Position des Sägebandes (26) auf der unteren Sägebandrolle (7) zu kontrollieren. Das Sägeband (26) sollte hier ebenfls in der Mitte der Sägebandrolle (7) liegen. Ist dies nicht der Fall, so ist die Neigung der oberen Sägebandrolle (8) nochmals zu verstellen
• Bis sich die Verstellung der oberen Sägebandrolle (8) auf die Sägebandposition auf der unteren Sägebandrolle (7) auswirkt, ist die Sägebandrolle einige Male zu drehen.
• Nach erfolgter Einstellung sind die Seitendeckel wieder zu schreiben und mit den Verschlussen (13) zu sichern.

7.4. Sägebandführung einstellen (Abb. 7-10)

Sowohl Stützlager (30 + 31) als auch Führungstiffe (28 + 29) * müssen nach jedem Sägebandwechsel neu eingestellt werden.

• Seitendeckel (12) durch losen der Verschlussse öffnen.

• Montage

DE

7.4.1. Oberes Stützlager (30)

• Schraube (33) lockern
• Stützlager (30) so welt verschieben bis es das Sägeband (26) gerade nicht mehr berührt (Abstand max. 0,5 mm)
• Schraube (33) wieder festziehen.

7.4.2. Unteres Stützlager (31) einstellen

Sagetisch (15) demontieren
Sagebandschutz (34) wegklappen.
Die Einstellung erfolgt analog zum oberen Stützlager. Die beiden Stützlager (30 + 31) stützen das Sägeband (26) nur während des Schneidevorgangs. Im Leerlauf sollte das Sägeband das Kugellager nicht berühren.

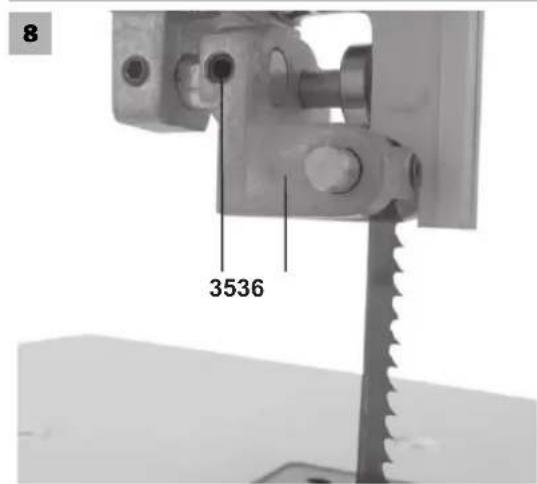

7.4.3. Obere Führungsstifte (28) einstellen

Inbusschraube (35) lockern
- Aufnahmehalter (36) der Führungsstiffe (28) verschieben, bis die Vorderkante der Führungsstiffe (28) ca. 1 mm hinter dem Zahngrund des Sägebandes liegt.
Inbusschraube (35) wieder festziehen.
- ACHTUNG! Das Sägeband wird unbrauchbar, wenn die Zähne bei laufendem Sägeband die Führungstifte berühren.
Inbusschrauben (37) lockern.
Die beiden Führungsstifte (28) soweit in Richtung Sägeband schieben, bis der Abstand zwischen den Führungsstiften (28) und dem Sägeband (26) max. 0,5 mm beträgt. (Sägebandarf nicht klemmen)
- Inbusschrauben (37) wieder festziehen.
- Obere Sägebandrolle (8) einige Male im Uhrzeitigersinn drehen.
- Einstellung der Führungsstifte (28) nochmals überprüfen und gegebenenfalls nachjustieren.

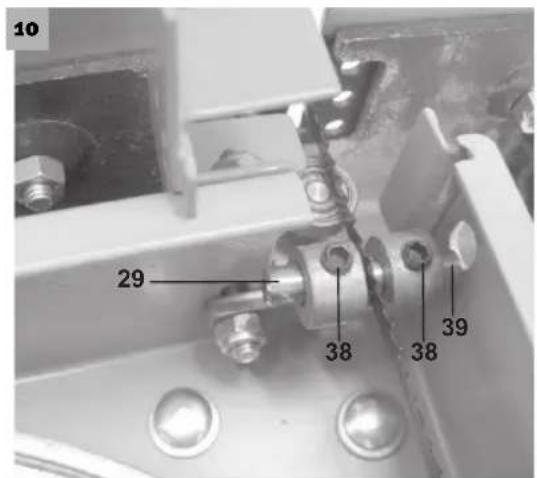

7.4.4. Untere Führungsstifte (29) einstellen

Sagetisch (15) demontieren
- Schraube (40) lockern

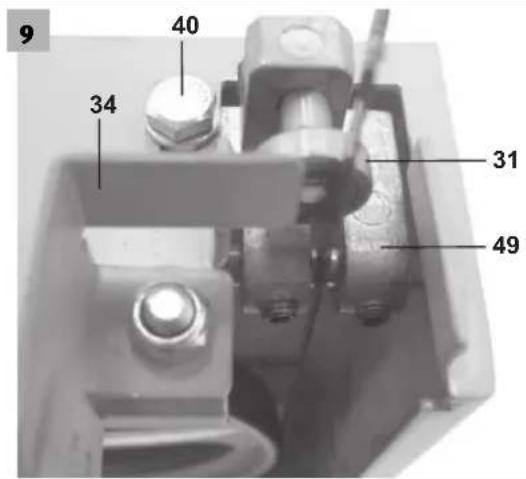

- Aufnahmehalter (49) der Führungsstifte (29) verschiben, bis die Vorderkante der Führungsstifte (29) ca. 1 mm hinter dem Zahngrund des Sägebandes liegt.
Inbusschraube (4o) wieder festziehen.
- ACHTUNG! Das Sägeband wird unbrauchbar, wenn die Zähne bei laufendem Sägeband die Führungstifte berühren.
- Schrauben (38) lockern.
Die beiden Führungsstifte (29) soweit in Richtung Sägeband schieben, bis der Abstand zwischen den Führungsstiften (29) und dem Sägeband (26) max. 0,5 mm beträgt. (Sägebandarf nicht klemmen)
- Inbusschrauben (38) wieder festziehen.
- Untere Sägebandrolle (7) einige Male im Uhrzeugersinn drehen.
- Einstellung der Führungsstüfte (29) nochmals überprüfen und gegebenenfalls nachjustierten.

7. Montage

DE

Achtung!
Nach Beendigung der Einstellungen ist der Sägebandschutz (34) wieder zu schreiben.

7.5. Obere Sägebandführung (11) einstellen (Abb. 11)

• Feststellgriff (20) lockern.

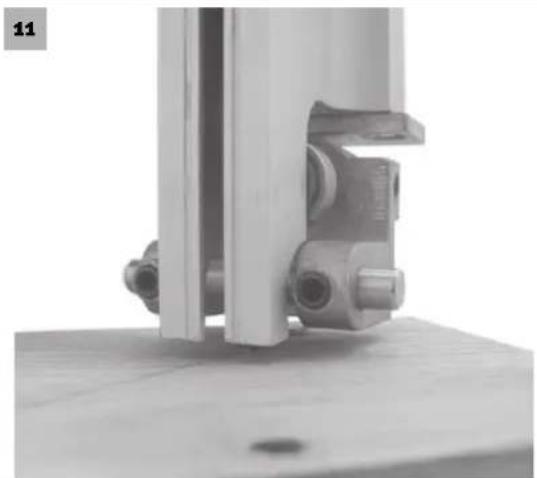

• Sägebandführung (11), durch drehen des Einstellrades (19) so nahe wie möglich (Abstand ca. 2-3 mm) auf das zu schneidende Material absenken.
• Feststellgriff (20) wieder festziehen.
• Die Einstellung ist vor jedem Schneidevorgang zu kontrollieren bzw. neu einzustellen.

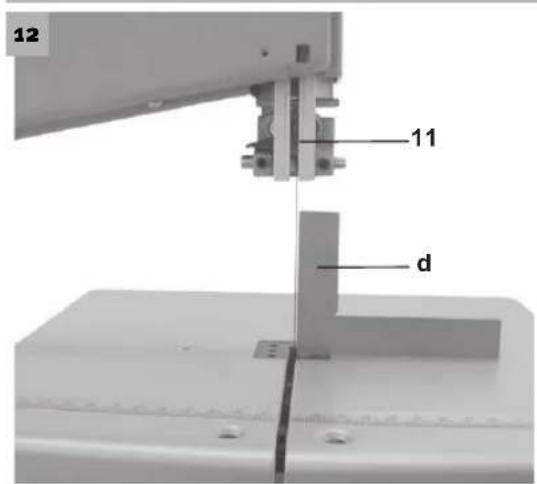

7.6. Sägetisch (15) auf 90^ justieren (12/13)

• obere Sägebandführung (11) ganz nach oben stellen.
• Feststellgriffe (18) lockern.
• Winkel (d) zwischen Sägeband (26) und Sägetisch (15) anlagen.
• Sägetisch (15), durch drehen so welt neigen, bis der Winkel zum Sägeband (26)惊人 90^ beträgt.
• Feststellgriffe (18) wieder festziehen.

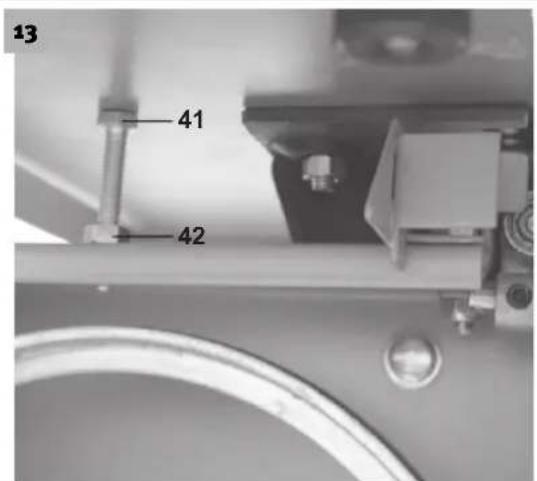

• Mutter (42) lockern.
• Schraube (41) soweit verstellen, bis das Maschinengehause berührt wird.
• Mutter (42) wieder festziehen um die Schraube (41) zu fixieren.

7.7. Welches Sageband verwenden

Das in der Bandsäge mitgelieferte Sägeband ist für den universellen Gebrauch vorgesehen. Fol-gende Kriterien sollen Sie bei der Auswahl des Sägebandes beachten:

• Mit einem schmalen Sägeband konnen Sie engere Radien schneiden als mit einem breiten.
• Ein breites Sägeband verwendet man, wenn man einen geraden Schnitt durchführren will. Dies ist vor allem beim Schneiden von Holz wichtig, da das Sägeband die Tendenz hat, der Holzma-serung zu folgen und damit leicht von der gewündsten Schnittlinie abweicht
• Feingezahnte Sägebänder schneiden glatter, aber auch langsamer, als große Sägebänder.

Achtung! Niemals verbogene oder eingerissene Sägebänder verwenden!

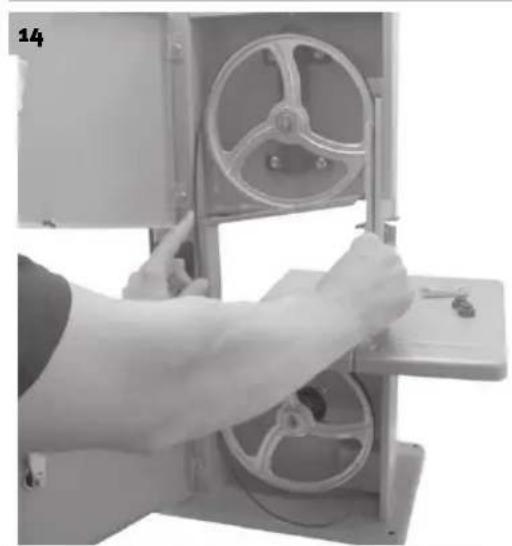

7.8. Sägeband wechseln (Abb. 14)

• Sägebandführung (11) auf ca. halbe Höhe zwischen Sägetisch (15) und Maschinengehäuse (25) einstehen.
• Verschluss (13) losen und Seiteindeckel (12) öffnen.
  Stegblach (4) entfernen
• Sägeband (26) durch Drehen der Spannschraube (9), entgegen dem Uhrzeigersinn, entspannen.
• Sägeband (26) von den Sägebandrollen (7,8) und durch den Schlitz in Sägetisch (15) Herausnehen.

• Das neue Sägeband (26) mittig auf die beiden Sägebandrollen (7,8) wieder aufsetzen. Die Zähne des Sägebandes (26) mussen nach unten in Richtung des Sägetisches zeigen.
  Sageband (26) spannen (siehe 7.2)

• Seitendeckel (12) wieder schreiben.

• Stegblech (4) wieder montieren

DE

7.9. Gummi-Laufflache der Bandsagerollen austauschen (Abb. 15)

Die Gummi-Laufflachen (3) der Bandsagerollen(7/8) nutzen sich nach einiger Zeit, durch die scharfen Zähne des Sagebandes ab und müssen dann ausgetaucht werden.

• Seitendeckel (12) öffnen
  Sageband (26) herausnehmer (siehe 7.7)

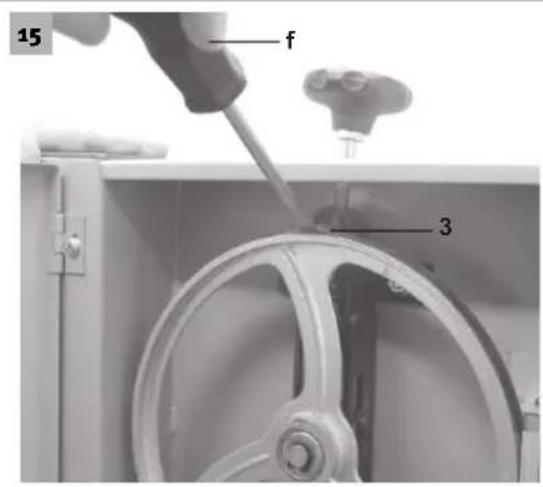

• Den Rand des Gummibandes (3) mit einem kleinen Schraubenzieher (f) anheben und es dann von der oberen Bandsagerolle (8) abziehen.
• Bei der unteren Bandsagerolle (7) ist analog vorzugehen.
  Die neue Gummilaufflache (3) aufziehen, Sageband (26) montieren und Seitendeckel (12) wie der schlieben

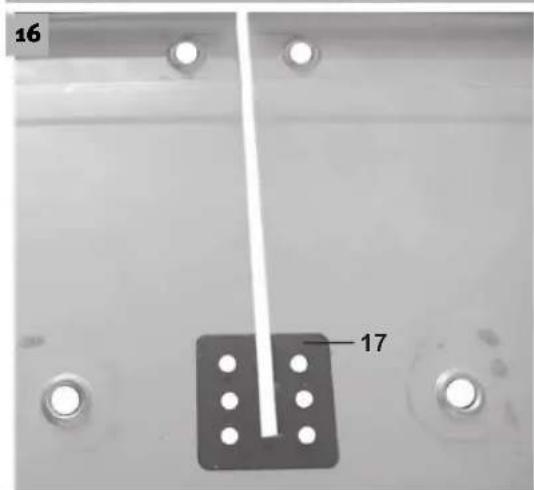

7.10. Tischeinlage austauschen (Abb. 16)

Bei VerschleB oder Beschadigung ist die Tischeinlage (17) zu tauschen, ansonsten besteht erhöhte Verletzungsgefahr.

Sagetisch (15) demontieren (siehe 7.1)
Die verschlissene Tischeinlage (17) nach oben herausnahmen.
- Die Montage der neuen Tischeinlage erfolgt in umgekehrter Reihenfolge.

7.11. Absaugstutzen

Die Bandsäge ist mit einem Absaugstutzen (6) für Späne ausgestattet.

8. Bedienung

8.1. Ein/Ausschalter (Abb. 17)

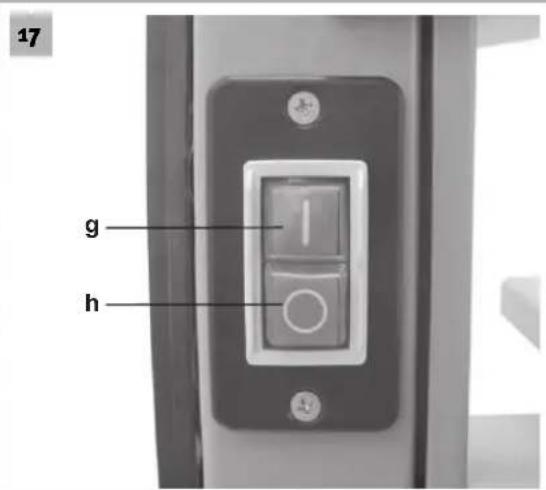

• Durch Drücken der grünen Taste „1" (g) kann die Säge eingeschaltet werden.
  Um die Säge wieder auszuschalten, muß die rote Taste „o“ (h) gedrückt werden.
  Die Bandsäge ist mit einem Unterspannungsschalter ausgestattet. Bei einem Stromausfall muß die Bandsäge neu eingeschaltet werden.

8.2. Parallelanschlag (Abb. 18)

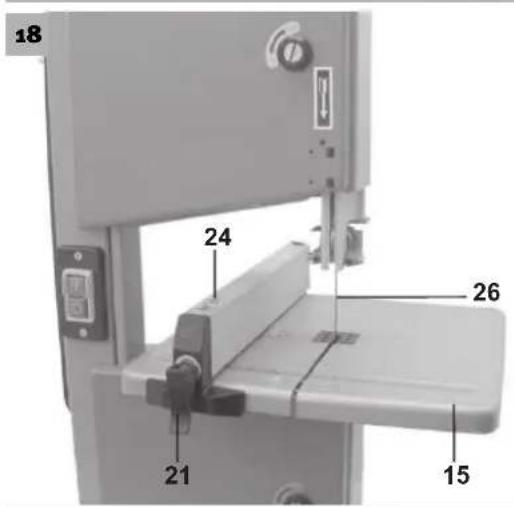

• Spannbügel (21) des Parallelanschlages (24) nach oben drücken
• Den Parallelanschlag (24) links oder rechts vom Sägeband (26) auf den Sägetisch (15) schiben und auf das gewünschte Maß einstellen.
• Spannbügel (21) nach unter drücken um den Parallelanschlag (24) zu fixieren. Sollte die Spannkraft des Spannbügels (21) nicht ausreichen, so ist der Spannbügel (21) eine Umdrehungen im Uhrzeigersinn zu drehen, bis der Parallelanschlag ausreichend fixiert ist.
• Es ist darauf zu achten, daß der Parallelanschlag (24) immer parallel zum Sageband (26) verläuft.

8.3. Schragschnitte (Abb. 19)

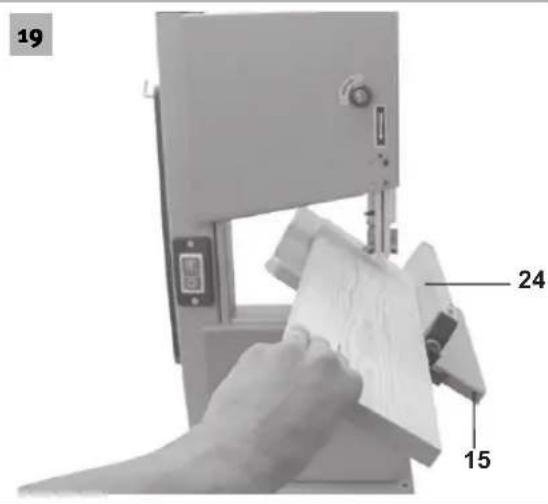

Um Schragschnittte parallel zum Sägeband (26) ausfuhren zu konnen, ist es möglich den Sägetisch (15) von 0^ - 45^ nach vorne zu neigen.

Feststellgriffe (18) lockern.

DE

9. Betrieb

• Sägetisch (15), nach vorne neigen, bis das gewünschte Winkelmaß auf der Grundskala (16) eingestellt ist.
• Feststellgriffe (18) wieder festziehen.
• Achtung: Bei geneigtem Sägetisch (15) ist der Parallelanschlag (24), in Arbeitsrichtung rechts vom Sägeband (26) auf der abwarts gerichteten Seite anzubringen (sofern die Werkstückbreite dies erlaubt), um das Werkstück gegen Abrutschen zu sichern.

9. Betrieb

Achtung!
Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingeststellen Maße zu überprüfen.

• Bei allen Schnittvorgängen ist die obere Bandführung (11) so nahe wie möglich an das Werkstück heranzustellen (siehe 7.5)
• Das Werkstück ist stets mit beiden Händen zu führen und flach auf den Bandsägetisch (15) zu halten, um ein Verklemmen des Sagebandes (26) zu vermeiden.
• Der Vorschub soll stets mit gleichmäßigem Druck erfolgen, der gerade ausrecht, damit das Sägeband problemlos durch das Material schneidet, aber nicht blockiert.
• Stets den Parallelanschlag (24) für alle Schnittvorgänge benutzen, für die sie eingesetzt werden können.
• Es ist better einen Schnitt in einem Arbeitsgang durchzuführen, als in mehreren Abschnitten, die möglicherweise ein Zurückziehen des Werkstücks erfordern. Ist ein Zurückziehen trotzdem nicht zu vermeiden, so ist die Bandsäge vorher auszuschalten und das Werkstück erst zurückzuziehen, nach dem das Sägeband (26) zum Stillstand gekommen ist.
• Beim Sägen muß das Werkstück immer mit seiner langsten Seite geführt werden.

Achtung! Beim Bearbeiten schmaler Werkstücke muss unbedingt ein Schiebestock verwendet werden. Der Schiebestock (28) ist immer griffbereit am damit vorgesehenen Haken (29) an der Seite der Sage aufzubewahren.

9.1. Ausführung von Längsschnitten (Abb. 20)

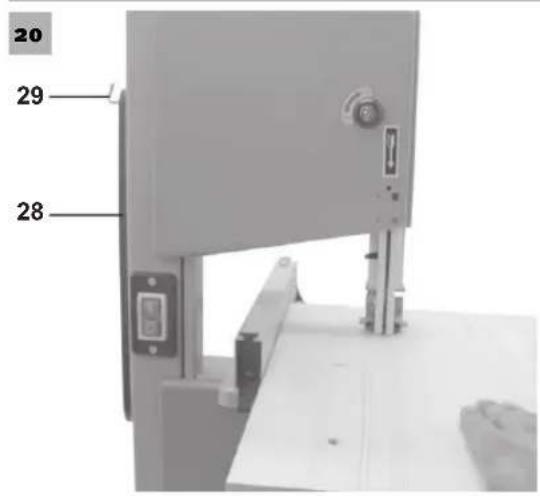

Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten.

• Parallelanschlag (24) auf der linken Seite (sofern möglich) des Sägebandes (26) entsprechend der gewünschten Breite einstellen.
  Sagebandfuhrung (11) auf das Werkstuck absenken. (siehe 7.5)
  Sage einschalten.
• Eine Kante des Werkstücks, mit der rechten Hand, gegen den Parallelanschlag (24) drücken, während die flache Seite auf dem Sägetisch (15) aufliegt.
• Werkstück mit gleichmäßigem Vorschub entlang des Parallelanschlages (24) in das Sägeband (26) schieren.
• Wichtig: Lange Werkstücke müssen gegen Abkippen am Ende des Schneidvorganges geschichert werden (z.B. mit Abrolländer etc.)

9.2. Ausführung von Schrägschnitten (Abb. 19)

• Sägetisch auf gewünschten Winkel einstellen (siehe 8.3).

• Transport

• Schnitt wie unter 9.1 beschreiben durchführten.

9.3. Freihandsschnitte (Abb. 21)

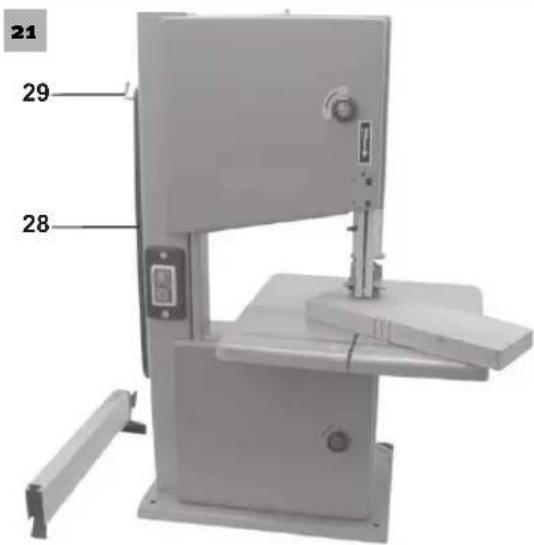

Eine der wichtigsten Merkmale einer Bandsäge ist das problemlose Schneiden von Kurven und Radien.

Sagebandfuhrung (11) auf Werkstuck absenken. (siehe 7.5)
Sage einschalten.
- Werkstück fest auf den Sägetisch (15) drücken und langsam in das Sägeband (26) schieben.
- Beim Freihandsschneiden sollenn Sie mit einer geringeren Vorschubgeschwindigkeit arbeiten, damit das Sageband (26) der gewünschten Linie folgen kann.
- In weitere Fällen ist es hilfreich, Kurven und Ecken ungebär 6 mm entfernt von der Linie grob auszusagen.
- Sollten Sie Kurven sagen müssen, die für das verwendete Sägeband zu eng sind,.musten Hilfschnitte bis zur Vorderseite der Curve gesagt werden, so dass diese als Holzabfälle anfallen, wenn der endgültige Radius ausgesagt wird.

10. Transport

Transportieren Sie die Bandsäge, indem Sie sie mit einer Hand am Standfuß (5) und mit der anderen am Maschinengestell (25) halten. Achtung! Verwenden Sie zum Anheiten oder Transport niemals trennende Schutzeinrichtungen.

11. Wartung

• Achtung! Netzsteckerziehen.
• Staub und Verschmutzungen sind regelmäßig von der Maschine zu entfernen. Die Reinigung ist am besten mit einer feinen Bürste oder einem Lappen durchzuführen.
• Benutzen Sie zur Reinigung des Kunststoffes keine atzende Mittel.

12. Ersatzteilbestellung

Be der Ersatzteilbestellung sollen folgende Angaben gemacht werden:

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteil-Nummer des erforderlichen Ersatzteils

Aktuelle Preisende und Infosfinden Sie unter www.isc-gmbh.info

13. Entsorgung und Wiederverwertung

Geräte, die mit dem nebenstehenden Symbol gekennzeichnet sind,)dürfen nicht mit dem Hausmüll entsorgt werden. Sie sind verpflichtet, solche Elektro- und Elektronik-Altgeräte separat zu entsorgen.

DE

13. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoffkreislauf darüber geführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Führten Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

D-42929 Wermelskirchen Made for OBI www.obi.de

12-2010

DE Mängelansprüche

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte werden in modernen Produktionsstätten gefertigt und unterliegen einem international anerkannten Qualitätssprozess.

Sollten Sie Dennoch einen Grund zur Beanstandung haben, bringen Sieitte diesen Artikel zusammen mit dem Kaufbeleg zu Ihr hem Handler.

Für unsere Produkte gelten die gesetzlichen Mängelansprüche ab Kaufdatum.

D-42929 Wermelskirchen

[e-mail]

Podatki o blagu/produktu:

Firma prodajalca:

Sedez prodajalca:

Datum izrocitve blaga/produkta potrosniku:
