ART2020-25 Li - Coupe-herbe Grizzly - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coupe-herbe sans fil
Marque	Grizzly
Modèle	ART2020-25 Li
Tension moteur	20 V DC
Vitesse de rotation à vide	9000 min⁻¹
Diamètre de coupe	250 mm
Poids (sans chargeur)	1,87 kg
Classe de protection	III
Type de protection	IPX0
Niveau de pression acoustique (L_pA)	83,1 dB(A) (K=3 dB)
Niveau de puissance sonore garanti (L_WA)	94 dB(A)
Vibration (poignée supérieure)	0,87 m/s² (K=1,5 m/s²)
Vibration (poignée auxiliaire)	1,04 m/s² (K=1,5 m/s²)
Alimentation	Batterie lithium-ion 20 V (amovible)
Tête pivotante	Oui, 5 positions
Tube télescopique	Oui, réglable
Poignée supplémentaire	Oui, orientable
Étrier d'écartement	Oui, rabattable (protection des fleurs)
Dispositif de coupe	Plaquettes de coupe en plastique (fil en option)
Garantie	24 mois
Réparabilité	Pièces de rechange disponibles (voir manuel)
Nettoyage	Chiffon humide et brosse ; ne pas immerger
Sécurité	Blocage de mise en marche, carter de protection, arrêt automatique

FOIRE AUX QUESTIONS - ART2020-25 Li Grizzly

Quelle est l'autonomie de la batterie ?

L'autonomie dépend du mode de travail et de la charge. Aucune valeur exacte n'est fournie, mais elle est suffisante pour une utilisation domestique typique.

Comment changer la plaquette de coupe ?

Poussez la plaquette usée vers l'intérieur et retirez-la de la goupille. Placez une nouvelle plaquette sur la goupille et tirez-la vers l'extérieur jusqu'à enclenchement.

Puis-je utiliser un fil de coupe à la place des plaquettes ?

Oui, une bobine de fil est disponible en option (réf. 13601151). Consultez le manuel pour le remplacement.

Comment régler l'angle de coupe ?

Appuyez sur la pédale (11) du boîtier moteur et inclinez le tube télescopique (9). Cinq positions sont possibles (0° à 180°).

Que faire si l'appareil ne démarre pas ?

Vérifiez que la batterie est chargée et bien insérée. Si le problème persiste, l'interrupteur ou le moteur peut être défectueux : contactez le service après-vente.

Comment nettoyer l'appareil ?

Retirez la batterie. Nettoyez les fentes de ventilation, le boîtier et les poignées avec un chiffon humide ou une brosse. N'utilisez pas de solvants et n'immergez pas l'appareil.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours une protection oculaire et auditive, des chaussures solides et un pantalon long. Tenez les enfants et animaux à l'écart. Ne coupez pas d'herbe humide.

Puis utiliser l'appareil pour couper des haies ?

Non, l'appareil est conçu uniquement pour couper l'herbe. Toute autre utilisation (haies, arbustes) est interdite et dangereuse.

Où puis-je commander des pièces de rechange ?

Rendez-vous sur www.grizzlytools-service.eu ou contactez le Service-Center. Les pièces comme la poignée, le carter ou la bobine sont disponibles.

Comment ranger l'appareil ?

Rangez-le dans un endroit sec et à l'abri de la poussière, hors de portée des enfants. Suspendez-le par la poignée supérieure pour éviter de déformer le carter de protection.

MODE D'EMPLOI ART2020-25 Li Grizzly

Coupe bordure à accu

Accu-gazontrimmer

Fins d'utilisation....18

Description générale....19

Volume de la livraison 19

Vue synoptique 19

Description du fonctionnement...... 19

Données techniques .... 20

Instructions de sécurité....20

Symboles et pictogrammes....20

Utilisations correcte et sans danger ....21

Autres Risques....24

Consignes de montage....24

Mise en service....25

Mise sous et hors tension ...... 25

Réglages sur l'appareil.... 26

Consignes d'utilisation....26

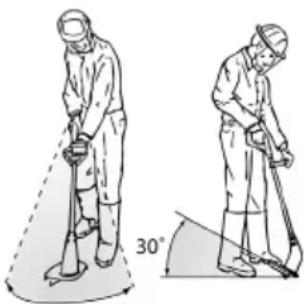

Couper l'herbe.... 27

Coupe des bordures.... 27

Nettoyage et entretien....27

Nettoyage....27

Travaux généraux de maintenance...27

Changer la plaquette de coupe......28

Remplacer la bobine de fil.... 28

Rangement....28

Elimination et protection de

l'environnement....28

Pièces de rechange / Accessoires....29

Garantie 30

Service de réparation....30

Dépannage 31

Traduction de la déclaration de conformité CE originale....133

Vue éclatée....142

Service-Center 143

Introduction

Toutes nos félicitations pour l'achat de votre nouvel appareil. Vous avez ainsi choisi un produit de qualité supérieure. La qualité de l'appareil a été vérifiée pendant la production et il a été soumis à un contrôle final. Le fonctionnement de votre appareil est donc ainsi garanti.

La notice d'utilisation fait partie de ce produit. Elle contient des instructions importantes pour la sécurité, l'utilisation et l'élimination des déchets. Avant d'utiliser ce produit, lisez attentivement les consignes d'emploi et de sécurité. N'utilisez le produit que tel que décrit et uniquement pour les domaines d'emploi indiqués. Conservez cette notice et remettez-la avec tous les documents si vous cédez le produit à un tiers.

Fins d'utilisation

L'appareil est destiné à couper l'herbe dans les jardins et le long des platesbandes. Toute autre utilisation qui n'est pas explicitement autorisée dans ce manuel risque d'endommager l'appareil et de constituer un risque imminent pour l'utilisateur et autrui. N'utilisez pas l'appareil pour couper des haies ou des arbustes et buissons.

L'appareil est destiné à une utilisation par des adultes. Les jeunes gens âgés de plus de 16 ans sont autorisés à utiliser l'appareil sous surveillance d'un adulte. L'opérateur ou l'utilisateur est responsable des accidents ou dommages survenant à d'autres personnes ou à leurs biens.

Le constructeur décline toute responsabilité en cas de dommages qui seraient occasionnés par une utilisation non conforme ou une manipulation inappro-

priée de l'appareil. Cet appareil n'est pas adapté à une utilisation industrielle. Toute utilisation industrielle met fin à la garantie.

Description générale

Vous trouverez en pages 2 et 3 un croquis explicatif des organes de service les plus importants.

Volume de la livraison

Déballez l'appareil et vérifiez que la livraison est complète :

Matériel livré d'origine pour la réf. 72034200, Appareil AVEC batterie

• Coupe bordure à accu
• 18 plaquettes de coupe
• Carter de protection
• Galet d'espacement
• Poignée supplémentaire
• 6 vis cruciformes
• Chargeur
• Accumulateur
• Notice d'utilisation chargeur et batterie
• Notice d'utilisation

Matériel livré d'origine pour la réf. 72034204, Appareil SANS batterie

• Coupe bordure à accu
• 18 plaquettes de coupe
• Carter de protection
• Galet d'espacement
• Poignée supplémentaire
• 6 vis cruciformes
• Notice d'utilisation

Vue synoptique

1 Poignée supérieure

2 Interrupteur Marche/Arrêt
3 Blocage de mise en marche

4 Logement de la bobine de rechange
5 Poignée supplémentaire
5a Boîte de rangement 6 Poignée
7 Verrou pour réglage de la poignée
8 Douille filetée pour réglage de la longueur
9 Tube télescopique
10 Tête de moteur
11 Verrou pour réglage de l'angle d'inclinaison
12 Carter de protection 13 Capsule
14 Plaque de coupe
15 Etrier d'écartement (protection des fleurs)
16 Galet d'espacement

17 Accumulateur

18 Chargeur

19 Vis cruciforme

20 Déverrouillage (Capsule)

21 Coupe-fil
22 Plaquettes de coupe
23 Goupille, Disque de coupe

24 Prise de poignée

Tendeur rapide

Description du fonctionnement

Le coupe-bordure à accu manuel et portable est équipé, comme dispositif de coupe, d'un système de plaquette de coupe à lame en plastique. En tant que dispositif de coupe, une bobine de fil peut être commandée en option (voir „Pièces de rechange/Accessoires“).

De plus l'appareil est équipé d'une tête de moteur pivotante, d'un manche télescopique en alu orientable et d'un étrier d'écartement.

FR

Pour assurer la protection de l'utilisateur, l'appareil est équipé d'un carter de protection qui recouvre le dispositif de coupe. En ce qui concerne le fonctionnement des éléments de commande, veuillez lire les descriptions suivantes.

Données techniques

Coupe bordure à accu...ART 2020-25 Li

Tension de moteur U .... 20 V==

Vitesse de rotation à vide n_0 .....9000 min ^-1

Classe de protection....III

Type de protection....IPX0

Poids (sans chargeur) ....1,87 kg

Diamètre de coupe ....250 mm

Niveau de pression acoustique

(L_pA) 83,1 dB(A); K_pA = 3 dB

Niveau de puissance sonore ( L_WA )

garanti 94 dB(A)

mesuré ..... 91,6 dB(A); K_WA=2,41 dB

Vibration ( a_h )

poignée

supérieure ..... 0,87 m/s²; K= 1,5 m/s²

poignée

auxiliaire .... 1,04 m/s²; K= 1,5 m/s²

* Le temps de fonctionnement efficace d'un accu entièrement chargé dépend du mode de travail et de l'effort demandé pendant la coupe.

Les valeurs de bruit et de vibrations ont été définies conformément aux normes et prescriptions stipulées dans la déclaration de conformité. La méthode de mesure des oscillations et du bruit a été exécutée avec succès conformément à la norme EN 50636-2-91.

La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d'essai normalisée et peut être utilisée pour comparer un outil à un autre. La valeur totale de vibrations déclarée

peut également être utilisée pour une évaluation préliminaire de l'exposition.

Attention: L'émission de vibration au cours de l'utilisation réelle de l'outil électrique peut différer de la valeur totale déclarée, selon les méthodes d'utilisation de l'outil. Essayez de maintenir aussi faible que possible la contrainte que constituent les vibrations. Mesures à titre d'exemple pour réduire la contrainte que constituent les vibrations : porter des gants lors de l'utilisation de l'outil et limiter le temps de travail. Il faut à ce titre tenir compte de toutes les parties du cycle d'exploitation (par exemple les temps au cours desquels l'outil électroportatif est éteint, et ceux au cours desquels il est certes allumé mais fonctionne hors charge).

Instructions de sécurité

Lors de l'utilisation de l'appareil, respectez les consignes de sécurité.

Symboles et pictogrammes

Symboles apposés sur l'appareil

Attention!

Lisez attentivement les instructions d'emploi.

Portez une protection acoustique et une protection des yeux.

111111111

Après l'extinction, le dispositif de coupe continue de tourner pendant quelques secondes. Gar- dez les pieds et les mains à l'écart.

Ne soumettez pas l'appareil à l'humidité. N'utilisez pas l'appareil lorsqu'il pleut et ne coupez pas d'herbe mouillée.

Ecarter des tiers per- sonnes de la zone dangereuse!

Ils pourraient être blessés par la projection de corps étrangers.

Risques de blessure venant des éléments projetés par l'appareil!

Tenez toute personne aux alentours en dehors de la zone de danger.

Retirez l'accu avant les opérations de maintenance.

Indication du niveau garanti de puissance sonore maximale L_WA en dB

Les machines n'ont pas leur place dans les ordures ménagères.

Symboles utilisés dans le mode d'emploi

Symbole de danger et indications relatives à la prévention de dommages corporels ou matériels.

Pictogramme de danger avec informations de prévention des dommages aux personnes par décharge électrique.

Symbole d'interdiction et indications relatives à la prévention de dommages.

Lire attentivement avant utilisation.

Symboles de remarque et informations permettant une meilleure utilisation de l'appareil.

Utilisations correcte et sans danger

FORMATION

- Lisez attentivement les instructions. Familiarisez-vous avec

FR

les commandes et l'utilisation appropriée de la machine.

- L'appareil n'est pas conçu pour être utilisé par des enfants. Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants.

- Veuillez noter que les enfants et les personnes aux capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience ou de connaissances, ou les personnes qui ne connaissent pas les instructions ne doivent jamais avoir le droit d'utiliser la machine !

- Les directives locales peuvent prévoir la limite d'âge pour l'utilisateur.

- Il est à noter que l'utilisateur est lui-même responsable des accidents ou des mises en danger d'autrui ou de sa propriété.

- Veuillez noter que les enfants et les personnes aux capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience ou de connaissances, ou les personnes qui ne connaissent pas les instructions ne doivent jamais avoir le droit d'utiliser la machine ! Les directives locales peuvent prévoir la limite d'âge pour l'utilisateur.

- Ne jamais laisser les enfants ou les personnes ne connaissant pas les instructions ci-dessus utiliser la machine.

PREPARATION

- Ne jamais mettre en service la machine lorsque des animaux ou des personnes, en particulier des enfants, se trouvent à proximité.

- Avant l'utilisation, il est nécessaire de vérifier visuellement sur la machine la présence de dispositifs de protection ou de recouvrement endommagés, manquants ou mal installés.

- Avant d'utiliser la machine et après tout choc, vérifier les signes d'usure ou de dommage, et procéder aux répara-tions nécessaires.

COMMANDE

• Port obligatoire d'une protection oculaire, d'un pantalon long et de chaussures solides pendant toute la durée de l'utilisation de la machine.
• L'utilisation de la machine dans de mauvaises conditions météorologiques, notamment en cas de risque d'orage, doit être évitée.
• Attention ! Ne touchez pas les parties dangereuses en mouvement avant que la batterie a

été retirée et les parties dangereuses en mouvement sont venues à l'arrêt.

- Attention aux blessures sur les pieds et les mains occasionnées par le dispositif de coupe.

- Arrêter d'utiliser la machine lorsque des personnes, en particulier des enfants, ou des animaux domestiques, se trouvent à proximité.

- N' utiliser la machine qu'à la lumière du jour ou sous un bon éclairage artificiel.

- Toujours garder les mains et les pieds éloignés du dispositif de coupe, surtout si vous allumer le moteur.

- Ne jamais installer des éléments de coupe en métal.

- Ne jamais utiliser la machine avec des dispositifs de sécurité endommagés ou manquantes.

- Évitez toute position anormale du corps. Veillez à avoir une position sûre pour pouvoir conserver l'équilibre à tout instant lors de travaux en pente.

- Marchez lentement. Ne courez pas avec l'appareil dans les mains.

- Pendant l'utilisation de la machine, portez à tout moment des chaussures solides et un pantalon.

- Si un accident ou un incident se produit, l'appareil doit être

immédiatement mis hors tension. Veuillez soigner la blessure de manière adéquate ou trouver un médecin. Pour corriger les défauts, veuillez vous reporter au chapitre « Dépannage » ou contactez notre centre de services.

- Toujours débrancher la machine de l'alimentation électrique (à savoir retirer le dispositif de blocage ou les batteries amovibles),

- toujours lorsque la machine est laissée sans surveillance ;

- avant d'éliminer un bourrage ;

- avant de vérifier, nettoyer ou manipuler la machine ;

- après le contact avec un corps étranger ;

- toujours lorsque la machine commence à vibrer de manière inhabituelle.

- Attention aux blessures sur les pieds et les mains occasionnées par le dispositif de coupe.

- Toujours s'assurer que les orifices de ventilation ne sont pas obstrués par des objets étrangers.

ENTRETIEN ET CONSERVATION

- Retirer la batterie amovible avant de réaliser la maintenance ou les travaux de nettoyage.

- Utiliser uniquement des pièces de rechange et des accessoires recommandés par le fabricant.

FR

• La machine doit être régulièrement contrôlée et entretenue. Faire réparer uniquement la machine dans un atelier agréé.
• Si la machine n'est pas utilisée, elle doit être conservée hors de portée des enfants.

Respectez également les consignes du chapitre «Nettoyage et maintenance».

Autres Risques

Même si vous utilisez cet outil électrique de manière conforme, il existe malgré tout d'autres risques. Les dangers suivants peuvent se produire en fonction de la méthode de construction et du modèle de cet outil électrique :

a) Coupures
b) Dommages affectant l'ouïe si aucune protection d'ouïe appropriée n'est portée.
c) Ennuis de santé engendrés par les vibrations affectant les bras et les mains si l'appareil est utilisé pendant une longue période ou s'il n'est pas em- ployé de manière conforme ou correctement entretenu.

Avertissement ! Pendant son fonctionnement cet outil électrique produit un champ électromagnétique qui, dans

certaines circonstances, peut perturber des implants médicaux actifs ou passifs. Pour diminuer le risque de blessures graves ou mortelles, nous recommandons aux personnes portant des implants médicaux de consulter leur médecin et le fabricant de l'implant médical avant d'utiliser cette machine.

Consignes de montage

Avant le montage, retirez la batterie de l'appareil. Insérez la batterie uniquement lorsque l'appareil est monté correctement. Vous risquez de vous blesser !

Monter le cache de protection :

1. Faites glisser le cache de protection (12) sur la tête du moteur (10) et vissez-le fermement avec 4 vis cruciformes (19).

2. Placez le galet d'espacement (16) sur le cache de protection (12) et vissez-le fermement avec 2 vis cruciformes (19).

Monter l'unité de coupe :

1. Insérez le disque de coupe (14) dans la capsule (13). Après l'insertion, le côté du disque de coupe (14) sur lequel le sens de marche est indiqué par des flèches doit être visible.

Les lames de rechange en plastique peuvent être placées dans la boîte de rangement (5a) pré-

sente sur la poignée supplémentaire (5).

Monter la poignée supplémentaire :

1. Desserrez et retirez le tendeur rapide (25) déjà installé de la poignée supplémentaire (5).
2. Séparez les extrémités de la poignée supplémentaire (5) et poussez sur la prise de poignée (24). Pour cela, le logement de la bobine de rechange (4) est orienté vers le haut.
3. Vissez la poignée supplémentaire (5) avec le tendeur rapide (25).
4. Verrouillez les tendeurs rapides (25) en les poussant en direction de la poignée supérieure (1). Ils doivent reposer sur la poignée supplémentaire (5) de manière à pouvoir serrer en exerçant une force moyenne. Sinon, le tendeur rapide (25) doit être tourné dans le sens horaire pour être serré ou dans le sens anti-horaire pour être desserré.

Mise en service

Attention : Risque de blessure! N'utilisez pas l'appareil sans carter de protection. Pour tra- vailler avec l'appareil, portez des vêtements appropriés ainsi qu'une protection oculaire et une protection d'ouïe.

Avant chaque utilisation, vérifiez que l'appareil est en état de fonctionnement. L'interrupteur Marche/Arrêt et le blocage de mise en marche ne doivent pas

être bloqués. Après avoir relâ- ché le commutateur, vous devez arrêter l'appareil. Si un commu- tateur est endommagé, vous ne pouvez plus travailler avec l'appareil.

Veuillez observer les normes de protection contre les nuisances acoustiques ainsi que les prescriptions et directives locales en vigueur.

Mise sous et hors tension

Pendant le travail, assurez-vous d'avoir une position stable et tenez fermement l'appareil avec les deux mains à bonne distance de votre corps.

Avant de mettre l'appareil sous tension, vérifiez que celui-ci n'est pas gêné par un quelconque objet.

1. Pour la mise sous tension, avec le pouce, actionnez le blocage de mise en marche (3) et appuyez alors sur l'interrupteur Marche/Arrêt (2). Relâchez le blocage de mise en marche.
2. Pour la mise hors tension, relâchez la pression sur l'interrupteur Marche/Arrêt (2). Un fonctionnement en continu n'est pas possible.

Après la mise hors tension de l'appareil, le dispositif de coupe continue de tourner encore pendant un certain temps. Laissez le dispositif de coupe s'arrêter complètement. Risque de blessure !

Libérez régulièrement le dispositif de coupe des restes d'herbe afin que l'effet de coupe ne soit pas affecté.

E Réglages sur l'appareil

Régler la poignée supplémentaire : Vous pouvez mettre la poignée supplémentaire dans différentes positions. Réglez la poignée de manière à ce que la capsule soit légèrement inclinée vers l'avant en position de travail (voir image dans «Couper de l'herbe»).

① Desserrez le tendeur rapide (25) et déplacez la poignée supplémentaire (5) dans la position souhaitée. Resserrez le tendeur rapide (25). Les crans intégrés dans le support empêchent un déréglage involontaire de la poignée.

Régler la hauteur:

Le tube télescopique (9) vous permet de régler l'appareil à votre taille.

② Desserrez la douille filetée (8). Ame- nez le tube télescopique (9) à la longueur souhaitée et revissez la douille filetée (8).

Régler l'angle de coupe : Avec l'angle d'attaque modifié, vous pouvez ainsi accéder à des lieux inaccessibles, par exemple sous des bancs et des avancées.

③ Appuyez sur la pédale (11) du boîtier moteur et inclinez le tube télescopique (9). 5 positions sont possibles (lire également „instructions de travail“).

Fonction de débroussailleuse:

Position de l'angle de coupe 1 à 4 (position de rotation 0°)

Fonction de coupe-bordure :

Position de l'angle de coupe 5 (position de rotation 180°)

Régler la poignée : La poignée peut être tournée de 180° (voir aussi „Instructions de travail“).

④ Appuyez sur le loquet (7) pour desserrer le verrouillage et tournez la poignée du boîtier (6) 0° 180° jusqu'à ce qu'elle s'enclenche dans la position souhaitée.

Laissez l'élément de poignée (6) dans la position 0° lorsque vous utilisez l'appareil comme débroussailleuse dans les positions d'angle de coupe 1 à 4. Le capot de protection ne doit pas être détourné de l'utilisateur. Risque de blessures.

Régler l'étrier d'écartement (protec- tions des fleurs) : L'étrier d'écartement tient à distance du dispositif de coupe les plantes et les fleurs qui ne doivent pas être coupées.

⑤ Abaissez l'étrier d'écartement (15). Si l'étrier d'écartement n'est pas nécessaire, relevez-le en position de stationnement.

Consignes d'utilisation

Attention – Risque de blessure! • Ne coupez pas d'herbe humide ou mouillée.

- Avant de démarrer l'appareil, assurez-vous que la bobine n'est pas en contact avec des pierres, cailloux ou d'autres corps étrangers.

- Mettez l'appareil en marche avant de vous approcher de l'herbe à couper.

• Evitez de solliciter excessive-ment l'appareil lors du travail.
• Evitez tout contact avec des obstacles solides (pierres, murs, clôtures en bois, etc.). Le fil en nylon de la bobine s'userait rapidement.
• Évitez d'utiliser l'appareil par mauvais temps, en particulier en cas de risque d'éclairs !

Couper l'herbe

Coupez l'herbe en faisant pivoter l'appareil vers la droite et vers la gauche, par mouvements de va-et-vient, comme pour faucher. Coupez lente-

ment et, lors de la coupe, maintenez l'appareil incliné à 30° environ vers l'avant. Coupez l'herbe longue couche par couche, en partant du haut vers le bas.

Coupe des bordures

Réglages pour la coupe des bordures de gazon :

Pour ajuster les bords du gazon, déplacez l'appareil lentement le long des bords du gazon.

• Élément de poignée : 180° (voir E ④)
• Position de l'angle de coupe 5 (voir E③)
• Etrier d'écartement en position de stockage

Nettoyage et entretien

Attention ! Risque de blessure par le mouvement des parties dangereuses !

Faites exécuter par notre service après-vente les travaux de réparation et les opérations de maintenance qui ne sont pas décrits dans ce guide. Utilisez seulement des pièces d'origine. Risque de blessure !

Avant tout travail, mettez l'appareil hors tension et retirez l'accumulateur de l'appareil.

Exécutez à intervalles réguliers les travaux de nettoyage et les opérations de maintenance décrits ci-dessous. Vous bénéficierez ainsi d'une utilisation longue et sûre de votre appareil.

Nettoyage

L'appareil ne doit pas être aspergé avec de l'eau ou immergé dans l'eau. Il existe un danger de décharge électrique !

• Conservez propres les fentes de ventilation, le boîtier moteur et les poignées de l'appareil. Pour ce faire, utilisez un chiffon humide ou une brosse.
  N'utilisez aucun produit de nettoyage ou solvant. Vous pourriez endommager irréparablement l'appareil.
• Après chaque utilisation de l'appareil, retirez l'herbe et la terre se trouvant dans le carter de protection et le dispositif de coupe.

Travaux généraux de maintenance

- Avant et après chaque utilisation, vérifiez qu'il n'ya aucune pièce usée, endommagée ou manquante sur l'appareil. Vérifiez que les vis sont bien serrées dans le dispositif de coupe.

FR

- Vérifiez que les couvercles et les appareillages de protection sont correctement positionnés et qu'ils ne sont pas endommagés. Le cas échéant, procédez à un échange.

Changer la plaquette de coupe

1. Poussez la plaquette de coupe (22) vers l'intérieur et poussez la en dehors de la cheville (23) de la plaque de coupe (14).
2. Placez la nouvelle plaquette de coupe (22) sur la goupille (23) et tirez celle-ci vers l'extérieur jusqu'à enclenchement.

Remplacer la bobine de fil

1. Retirez la batterie (17) de l'appareil.
2. Ouvrez la capsule (13) en comprimant simultanément les deux déverrouillages (20) sur la capsule (13).
3. Retirez le couvercle de la capsule (13) et sortez la bobine de fil.
4. Faites ressortir les extrémités de fil de la nouvelle bobine hors des fentes de la bobine.
5. Insérez la nouvelle bobine de fil dans la capsule (13). La face de la bobine de fil sur laquelle est indiqué le sens de rotation par une flèche doit être visible après l'insertion.
6. Insérez les deux extrémités de fil dans les œillets de sortie du fil se trouvant à l'opposé.
7. Replacez le couvercle (26) sur la capsule (13). Veillez à ce que les déverrouillages (20) sur le couvercle passent exactement dans les encoches sur la capsule (13). Ils s'enclenchent alors de manière audible.

Contrôlez le coupe-fil (21). N'utilisez en aucun cas l'appareil sans ou avec un coupe-fil défectueux. Si le coupe-fil est endommagé, adressez-vous impérativement à l'un de nos centres de service après-vente.

Rangement

• Rangez l'appareil à un endroit sec et protégé de la poussière et surtout hors de la portée des enfants.
• Ne déposez pas l'appareil sur le carter de protection. Le plus judicieux est de le suspendre par sa poignée supérieure de sorte que le carter de protection ne soit pas au contact d'autres objets. Ainsi, le carter de protection ne peut pas se déformer, ne peut pas modifier ses dimensions et ne peut pas perdre ses propriétés de sécurité.

Elimination et protection de l'environnement

Retirez l'accumulateur de l'appareil et déposez l'appareil, l'accumulateur, les accessoires et l'emballage dans un centre de recyclage écologiquement.

Les machines n'ont pas leur place dans les ordures ménagères.

La batterie ne doit pas être jetée avec les déchets ménagers, dans le feu (risque d'explosion) ou dans l'eau. Les piles endommagées présentent un risque pour l'environnement et pour votre santé en cas de fuites de vapeurs ou de liquides toxiques.

Le produit est recyclable, est soumis à une responsabilité élargie du fabricant et est collecté dans le cadre du tri sélectif.

Portez le carton à un point de recyclage.

• Restituez l'appareil et le chargeur dans un point de collecte des déchets à recycler. Il est possible de trier les pièces en plastique et métalliques par matières et de les introduire ainsi dans un circuit de recyclage. Pour cela, veuillez vous adresser à notre centre de SAV.
• Jetez les batteries lorsqu'elles sont déchargées. Nous recommandons de recouvrir les bornes avec un adhésif afin d'éviter un court-circuit. N'ouvrez pas la batterie.
• Éliminez les batteries selon les prescriptions locales. Veuillez déposer les batteries à un point de collecte pour batteries usagées, où elles seront recyclées écologiquement. Pour cela, veuillez vous adresser à la société de gestion des déchets de votre ville ou à notre centre de SAV.
• Nous exécutons gratuitement l'élimination des déchets de vos appareils renvoyés défectueux.
• Jetez les déchets de coupe dans le composte et non pas dans les ordures ménagères.

Pièces de rechange / Accessoires

Vous obtiendrez des pièces de rechange et des accessoires à l'adresse www.grizzlytools-service.eu

Pour toute autre question, adressez-vous au « Service-Center » (voir « Service-Center »).

Poignée supplémentaire......91105865
Carter de protection....91105863
Etrier d'écartement....91105861
Tube télescopique .....91099399
Bobine de fil....13601151
Bobine de fil +
Couvercle de bobine....13601150
Plaquettes de coupe....13604002
Capsule 91105864
Tendeur rapide....91105862

Garantie

Nous accordons 24 mois de garantie pour cet appareil.

Les dommages dûs à une usure naturelle, à une surcharge ou à une utilisation non conforme aux instructions sont exclus de la garantie. Certains éléments subissent une usure normale et restent exclus de la garantie. La garantie s'applique aux défauts de matériel ou aux défauts de fabrication. Cette garantie ne s'étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d'usure (par exemple bobine de fil ou l'accumulateur) ou pour des dommages affectant les parties fragiles (par exemple les commutateurs).

De plus, l'observation des instructions données dans cette notice concernant le nettoyage et l'entretien de l'appareil représente une condition préalable pour l'application de la garantie.

Il est remédié aux dommages survenus suite à un défaut de matériel ou de fabrication par la livraison de pièces de rechange ou par une réparation, à condition que l'appareil soit retourné non démonté à notre distributeur accompagné de la facture d'achat et du justificatif de garantie.

Service de réparation

Vous pouvez faire effectuer les réparations non couvertes par la garantie par notre Centre de services avec une facturation. Notre Centre se tient à votre disposition pour le calcul d'un devis. Nous ne pouvons accepter que les envois d'appareils correctement empaquetés et suffisamment affranchis.

Si vous demandez l'application d'un cas de garantie autorisé, nous vous prions de bien vouloir prendre contact avec notre centre de service. Vous recevrez des renseignements supplémentaires sur le traitement de votre réclamation.

Attention: En cas de réclamation ou de service, envoyez votre appareil nettoyé et avec la mention de la défectuosité à l'adresse de notre Centre de services..

Les appareils expédiés sans affran- chissement (marchandises encom- brantes, express ou autres envois exceptionnels) ne sont pas acceptés.

Nous exécutons gratuitement l'élimination des déchets de vos appareils renvoyés défectueux.

Dépannage

En cas d'accident ou d'un dysfonctionnement, retirez immédiatement la batterie de l'appareil ! Un non-respect peut causer des blessures.

Problème Cause possible Elimination des pannes
L'appareil ne démarre pas	Accu (A17) déchargé	Charger l'accu (A17) (respecter la notice d'utilisation de la batterie et du chargeur)
	Accu (A17) non inséré	Mettre en place l'accu (A17) (respecter la notice d'utilisation de la batterie et du chargeur)
	Interrupteur Marche/ Arrêt (2) défectueux	Réparation par le service après-vente
	Moteur défectueux
L'appareil travaille par interruptions	Contact interne intermittent	Réparation par le service après-vente
	Commutateur Marche/ Arrêt (2) défectueux
Fortes vibrations Bruits élevés	Plaquette de coupe (22) cassée	Changer la plaquette de coupe (22) (voir „Nettoyage et entretien“)
	Dispositif de coupe sale	Nettoyer le dispositif de coupe (voir „Nettoyage et entretien“)
	Moteur défectueux Réparation par le service après-vente
Mauvais résultats de la coupe	Plaquette de coupe (22) cassée	Changer la plaquette de coupe (22) (voir „Nettoyage et entretien“)
	Dispositif de coupe sale	Nettoyer le dispositif de coupe (voir „Nettoyage et entretien“)
	Accu (A17) non complètement chargé	Charger l'accu (A17) (respecter la notice d'utilisation de la batterie et du chargeur)

Inhoud

Inleiding....32

Gebruik....32

Beschermniveau....III

Lyno rité + Rités dangtelis .....13601150

Plastikinis peilis 13604002

Gaubtas 91105864

Spartusis veržiklis....91105862

Garantija

FR	Traduction de la déclaration de conformité CE originale
Nous certifions par la présente que le Coupe bordure à accu de construction ART 2020-25 Li Numéro de lot B-48134 est conforme aux directives UE actuellement en vigueur :
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU* • (EU) 2015/863
En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées :
EN 50636-2-91:2014 • EN 55014-1:2017 • EN 55014-2:2015 EN 60335-1:2012/A2:2019 • EN 62321-1:2013
Nous certifions également conformément à la directive sur les émissions de bruit 2000/14/EC que : Niveau de puissance acoustique garanti : 94 dB(A) mesuré : 91,6 dB(A) Procédé d'évaluation de la conformité appliqué selon l'annexe VI / 2000/14/EC Bureau declaré: TÜV SÜD Industrie Service GmbH Westendstrasse 199, 80686 München, Deutschland, NB 0036
Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité :
	Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany 15.01.2021	Christian Frank Chargé de documentation

* L'objet de la déclaration décrit ci-dessus est conforme aux dispositions de la directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 sur la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques

www.sav03.fr/boutique

GB Novo CSV Ltd.
