NGP 90 i - Pompe à eau Neptun - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à eau de surface
Marque	Neptun
Modèle	NGP 90 i
Tension de secteur	230 V ~ 50 Hz
Débit max.	3100 l/h
Hauteur de refoulement max.	48 m
Pression de refoulement max.	4,8 bar
Hauteur d'aspiration max.	6 m
Raccord aspiration et refoulement	1" IG (filetage)
Température max. du fluide	35 °C
Protection moteur	Thermostat intégré (arrêt automatique en cas de surchauffe)
Protection électrique recommandée	Disjoncteur différentiel 30 mA
Fusible de protection	10 A
Domaines d'application	Irrigation, arrosage, puisage d'eau claire ou pluviale
Fluides refoulés	Eau claire, eau pluviale, eau de lessive peu concentrée
Préfiltre recommandé	Oui, pour éviter l'aspiration de corps étrangers
Entretien courant	Rinçage à l'eau claire, vidange complète avant gel
Vérification du rotor	Après arrêt prolongé, court essai de mise en marche
Réparabilité	Pièces de rechange Einhell; changement du câble par un spécialiste
Garantie	5 ans (selon conditions de la notice)

FOIRE AUX QUESTIONS - NGP 90 i Neptun

Comment amorcer la pompe Neptun NGP 90 i ?

Avant la première mise en service, remplissez la pompe d'eau par le raccord de refoulement. Assurez-vous que la conduite d'aspiration est étanche et que la soupape d'aspiration est immergée. Ouvrez complètement les organes de fermeture dans la conduite de refoulement. Le premier amorçage peut durer de 30 secondes à 5 minutes selon la hauteur d'aspiration.

Que faire si la pompe fonctionne à sec ?

Ne laissez jamais la pompe fonctionner à sec, cela peut l'endommager irrémédiablement. Si cela se produit, arrêtez immédiatement la pompe, remplissez-la d'eau et vérifiez le niveau d'eau dans la source. La garantie ne couvre pas les dommages dus à une marche à sec.

Quelle est la température maximale de l'eau refoulée ?

La température maximale du fluide en service continu est de 35 °C. Ne pas refouler des liquides inflammables, agressifs ou contenant des abrasifs (sable).

Comment nettoyer la pompe après utilisation ?

Débranchez la pompe. Rincez-la soigneusement à l'eau claire pour éliminer les résidus. En cas de stockage hivernal, videz-la complètement pour éviter le gel. Rangez-la dans un endroit sec.

Que faire si le rotor est bloqué ?

Débranchez la pompe. Si la roue est bloquée par des corps étrangers, démontez la pompe et nettoyez-la. Vous pouvez aussi raccorder la conduite de refoulement à un robinet d'eau et mettre la pompe en marche par courtes impulsions (2 secondes) pour déloger le blocage.

Quelle protection électrique est nécessaire ?

La pompe doit être raccordée à une prise avec contact de protection (230 V, 10 A). Pour une utilisation dans des plans d'eau, un disjoncteur différentiel de 30 mA est obligatoire selon les normes. Faites vérifier l'installation par un électricien.

Comment installer correctement la conduite d'aspiration ?

Utilisez un tuyau flexible d'au moins 3/4" avec renfort spiralé. Montez la conduite en pente montante de la prise d'eau vers la pompe. Installez une soupape d'aspiration (clapet anti-retour) au bout du tuyau. Assurez-vous que la soupape est toujours immergée pour éviter la marche à vide.

Le débit de la pompe est insuffisant, que vérifier ?

Vérifiez la hauteur d'aspiration (max 6 m), nettoyez le panier d'aspiration ou le préfiltre, contrôlez l'étanchéité de la conduite d'aspiration, assurez-vous que la soupape d'aspiration est bien immergée et que le niveau d'eau ne baisse pas trop vite.

Comment hiverner la pompe ?

Avant l'hiver, rincez la pompe à l'eau claire, videz-la complètement (y compris les conduites) et rangez-la dans un local sec à l'abri du gel. Si la pompe a été exposée au gel, vérifiez le rotor avant de la remettre en service.

Quelle est la durée de la garantie ?

La notice mentionne une garantie de 5 ans pour le modèle NGP 90 i, sous réserve des conditions détaillées (utilisation conforme, entretien régulier, réparations par un service agréé). Conservez la preuve d'achat.

MODE D'EMPLOI NGP 90 i Neptun

1. Consignes de sécurité

Priere de dire attentivement le mode d'emploi et de suivre les instructions. Familiarisez-vous avec l'article, le bon employé et les consignes de sécurité à laide de ce mode d'emploi.
- Prenze des mesures appropriées pourmettre l'appareil hors de portée des enfants.
L'utilisateur est responsable vis-à-vis des tiers dans le rayon de travail de l'appareil.
Avant la mise en service, assurez-vous par un contrôle de spécialiste que les mesures préventives de protection électrique exigées sont existantes.
- Pendant le fonctionnement de la pompe, personne no doit se trouver dans le fluide refouillé.
L'utilisation de la pompe dans les piscines, les pieces d'eau ou les jets d'eau etc. est autorise unquipment avec un disjoncteur à courant de défaut (courant de défaut max.: 30mA selon les normes VDE, partie 702). Veillez consulter toute spécialiste électricien.
Avant chaque employe, faltes un contrôle visuel de l'appareil. Ne pas utiliser l'appareil dans le cas ou les dispositions de sécurité sont endommages ou uses. Ne jamais desactiver les dispositions de sécurité.
Utilisez l'appareil exclusivement pour l'application prévue dans le role d'emploi.
- Vous étés responsables de la sécurité dans le domaine de travail.
Si le cable de la pompe ou la fiche sont detériorés par des effets extérieurs, ne jamais réparer le cable! Il faut absolutément échéancer le cable. Ce travail ne doit être confiée qu'a un spécialiste électricien (voir chapitre "Changement du cable secteur").
La tension de 230 V en courant alternatif indiqued sur la plaque signaletique de la pompoe doit corresponde à la tension de secteur sur place.
- Ne jamais saulever, transporter ou fixer la pompé par le cable électrice.
Assurez-vous que les connecteurs électriques se trouvent en dehors de la zone d'inondation et à l'âbré d'humidité.
Debranchez l'appareil avant tout travail sur la pompe.
Evidez que la pompe ne soit exposée a un jet de deux direct.
L'exploitant est responsable du respect des

prescriptions de sécurité et d'installation locales (consultez eventuellement un spécialiste electrique).

L'utilisateur doit excéure des dommages consecutifs à l'oinodation de locaux dus à une défaillance de la pomme, enPNANT des mesures appropriées (p.ex. installation d'alarme, pompe de réserve etc.).
- En cas de panne de la pompe, les travaux respectifs ne doivent être effectuels que par un spécialiste électricien ou par le service après-vente ISC.
- Employez exclusivement les pièces de rechange Einhell.
- Je jamais laisser marcher la pompé à sec ni l'utiliser si la conduite d'aspiration est fermée. Le fabricant n'assume une coute garantie pour des dommages de la pompé dûs à une marche à sec.

2. Durée de vie

La température maximale du fluide refoulé ne devrait pas dépasser +35°C en service continu. Il est interd it de refouler des liquides inflammables, gaseux ou exposifs avec cette pompe. Evitoz égalément le refoulement de liquides agressifs (acides, lessives, seve d'écoullement de silo) ainsi que de liquides contenant des substances abrasives (sable).

3. Application

Domains d'application

• Sert à l'irrigation et l'arrosges d'espaces vertes, de carres de léquames et de jardins
  Pour l'utilisation avec des arroeurs
  Avec préfiltre pour la prise d'eau de pieces d'eau, de ruisseaux, de réservoirs d'eau pluviale, de citernes d'eau pluviale et de puits

Fluides refoules

Sert au refoulement d'eau claire (eau douce), d'eau pluviale ou d'eau de lessive peu concentrée/d'eau usée

4. Information d'utilisation

Par principe, nous recommendons l'utilisation d'un préflère et d'une garnitude d'aspiration compensant un tuey flexible d'aspiration, un parier d'aspiration et une vaive de retenue afin d'éviter un temps prolongé d'amorçage et un endommage inituit de la pompe provoqué par des pierres ou des corps étrangers solides.

5. Caracteristiques techniques:

Tension de secteur: 230V - 50 Hz

Débit max. 3100 l/h

Hauteur defoulement max. 48 m

Pression de refoulement max. 4.8 bar

Hauteur d'aspiration 6 m

Raccord de refoulement et et d'aspiration: 1^ IG

Température d'eau max. 35^

6. Installation électriche

Le raccordement electrique se fait par une prise de courant a contact de protection de 230 V - 50 Hz. Protection par fusible: 10 ampereux au minimum.
- La mise en et hors circuit s'effectue au moyen de l'intérpreneur incorpore.
Le moteur est protégé contre les surcharges ou contre un blocage par le thermostat incorpore. En cas de surchauffe, le thermostat arrête la pompe automatiquement. Àpres le refroidissement, la pompe se remet automatiquement en circuit.

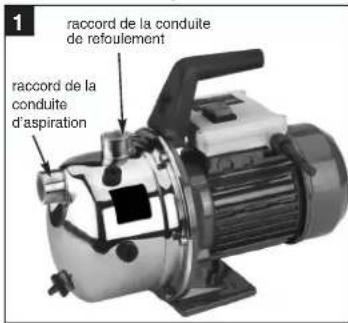

7. Montage d'une conduite d'aspiration

Visser un tuyau flexible d'aspiration (tuyau en plastique d'au moins 3/4" avec renforcement en spirale) directement ou a l'aide d'un raccord filtré sur le raccord d'aspiration (1"G) de la pompe (voir fig.1).
Le tuyu flexible d'aspiration utilisé devrait étre muni d'une soupape d'aspiration. Dans le cas où la soupape d'aspiration ne peut pas être utilisée, il faudrait installer une valve de retenue dans la conduite d'aspiration.
- Poser la conduite d'aspiration a partir de la prise d'eau vers la pompe en montant. Eviter Imperativement la pose de la conduite d'aspiration au-dessus du niveau de la pompe. Les bulles d'air dans la conduite d'aspiration retardent et empêchéant le processus d'aspiration.
Las conduites d'aspiration et de refoulement doiventetreinstalleesdaniereapas exerceruea pression mecanique sur la pompe.
La soupape d'aspiration devrait se trouver profondement dans l'eau de sorte qu'une baisse du niveau d'eau ne provoque pas de marche à

vide de la pompe.

• Une conduite d'aspiration non etanche empêche l'aspiration d'eau à cause de l'aspiration d'alr.
  Evilier's aspiration of corps strangers (sable etc.), au besoin, installer un préflict.

8. Raccordement de la conduite de refoulement

La conduite do refoulement (au moins 3 / 4^n ) doit être raccordée directement ou par un raccord filleté sur le raccord de la conduite de refoulement (1^ ) de la pompe.
Evidemment vous pouvez utiliser un tuyau de refoulement de 1 / 2^n en employant des raccordements a vis appropriés. L'utilisation d'un tuyau de refoulement plus peut diminuer le débit.
- Pendant le processus d'aspiration, assurer que les organes de fermeture (buses, soupapes etc.) dans la conduite de refoulement sont complètement ouverts de manière à permettre l'échémpement libre de l'air dans la conduite d'aspiration.

9. Mise en service

• Placer la pompe sur une surface plane et solide
• Installer la conduite d'aspiration préte à fonctionner
• Mise en place de l'installation électrique
• Rempiré de l'eau dans la pompé par le raccord de refoulement
• Pendant le processus d'aspiration, assurer que les organes de ferméture (buses, soupapes etc.) dans la conduite de refoulement sont complètement ouverts de manière à permettre

F

I'echappement libre de I'air dans la conduite

• Selon la hauteur d'aspiration et le volume d'air dans la conduite d'aspiration, le premier processus d'aspiration peut durer env. 0;5 à 5 minutes. En cas de durée prolongée d'aspiration, il faudrait de nouveau remplir de l'eau.
  Si la pompe est enlevée après l'emploi, il faut imperativement填补 de l'eau avant le nouveau raccordement et la remise en service.

10. Consignes d'entretien

• La pompe ne nécessite presque pas d'entrelien. Toutfois, nous recommendons un contrôle et un entrelien réguliers pour une longue durée de vie. Attention! Avant tout entrelien, manoeuvrer la pompe hors tension. A cet effet,illoner la fiche de la pompe de la prise de courant.
• Avant une non-utilisation prolongée ou la conservation pendant l'hiver, rincer la pompe soignement à l'eau, la vider et la ranger dans un endroit sec.
  En cas de risque de gel, vider complètement la pompe.
• Àprous un temps d'arrêt prolongé, vérifier par une courte mise en et hors circuit que le rotor tourme parfaitement.
  Si la pompe était bouchée, raccorder la conduite de refoulement à la conduite d'eau et retirer le tuyau flexible d'aspiration. Ouvrir la conduite d'eau. Mettre la pompe plusieurs fois en circuit pend env. deux secondes. De cette façon, les bouchages peuvent être éliminés dans la plupart des cas.

11. Changement du cable secteur

Attention! Débrancher l'apparell!
Un cable électrique défectieux ne doit être remplaçé que par un spécialiste électricien.

12. Defaillances

Aucun demarrage du moteur

Causes Remèdes
La tension de secteur manque Vérifier la tension
Blocage de la roue à aubes - arrêt du thermostat Démoner la pompe et la nettoyer

La pompe n'aspire pas

Causes Remèdes
La soupape d'aspiration ne se trouve pas dans l'eau Installer la soupape d'aspiration dans l'eau
Corps de pompé sans eau Remplir de l'eau dans le raccord d'aspiration
De l'air se trouve dans la conduite d'aspiration Vérifier l'échéité de la conduite d'aspiration
La soupape d'aspiration n'est pas étanché Nettoyer la soupape d'aspiration
Le panier d'aspiration (soupape d'aspiration) est bouché Nettoyer le panier d'aspiration
La hauteur d'aspiration max. est dépassée Contrôler la hauteur d'aspiration

Débit insuffisant

Causes Remèdes
La hauteur d'aspiration est trop élevé Controîer la hauteur d'aspiration
Le panier d'aspiration est sai Nettoyer le panier d'aspiration
Le niveau d'eau baisserapidement Abaisser la soupape d'aspiration
La capacité de pompage diminue à cause Nettoyer la pompe et replacer les de substances nocives pieces soumises à l'usure

Le thermorupteur met la pompe hors circuit

Causes Remèdes
Le moteur est surcharge - frottement trop élevé D'émonter la pompe et la nettoyer par des corps étrangers Empêcher l'aspiration de corps étrangers (filtre)

Attention!

Le système domestique de pompage d'eau ne doit pas marcher à sec.

13. Commande de pieces de rechange

Pour les commandes de pieces de rechange, veuillez indiquer les reférences suivantes:

Type de I'appareil
No. d'article de l'appareil
No. d'identification de l'appareil
No. de piece de rechange requis

Nous attirons expréssément votre attention sur le fait que - conformément à la loi relative à la responsabilité des produits - nous déclinons toute responsabilité concernant des dégàts causés par une réparation non appropriée ou par le remplacement de pièces autres que nos pièces de rechange Einhell ou les pièces autorisesées de notre part et si la réparation n'a pas été exécutée par le service après-vente ISC.

E

Noun fournisse un garantie de 5 ans pour l'agence déciend dans la mode d'emprunt, en ce cas de cette ou ne donnait. La dette de 5 be monconnant avec la transmèrence ou risque ou la mise en charge ci-dessus par le cité. La condition de base pour la fauve solde de la garantie est un entissée non brute et du format, complémentrement au mode d'amplet, tout comme une utilisation de non se parlant sur l'exploitation ou:
Voues conserved les bien entendu des droits de garantie légaire pendant ces 5 min.
La garantie ne soit pour l'enseignée de la République Nationale d'Aimégne ou des pays qui sapparticent du partnariat commercial principal en complètement des prescriptions égues locales. Veilre mention « l'intérêcteur du service après veilre compété pour nous regard qu'en rapport à l'expérience mentionné ci-dessus.
