BEDIENUNGSANLEITUNG NGP 90 i Neptun

EH-Art.-Nr.: 41.814.13 I.-Nr.: 01014

Gardel

GPE 900 i

1. Sicherheitshinweise

• Bitte losen Sio die Gebrauchansweisung sorgtfallig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchansweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheits-hinweisen vertraut.
• Der Zugriff von Kindern ist durch geignetete Maßnahmen zu verhindern.
• Der Benutzer ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich.
  Vor Inbetriebnahme ist durch fachmännische Prüfung sicherzustellen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.
  Während des Betriebs der Pumpe führen sich Personen nicht im Förderrodium aufhalten.
  Das Betrieben der Pumpe an Schwimmbocken, Gartenleichen, Flachteichen, Springbrunnen und dgl. Ist nur mit Fehlerstrom-Schutzschalter (max. Fehlerstrom 30mA nach VDE vorschmitt Teil 702) zulässig. Fragen Sieittebren den Elektrofachmann.
  Führer Sie vor jeder Benutzung eine Sichteprüfung des Gerätes durch. Denützen Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt sind. Setzen Sie die Sicherheitsvorrichtungen außer Kraft.
• Verwenden Sie das Gerät ausschließlich entsprechend dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck.
• Sie sind für die Sicherheit im Arbeitsbereich verantwortlich.
• Solte das Pumpenkabel oder der Stecker aufgrund außerer Einwirkungen beschäftigt werden, so darst das Kabel nicht repariert werden! Das Kabel muss gegen ein neues ausgelaucht werden. Diese Arbeit darf nur durch einen Elektrofachmann ausgeführten werden.
• Die auf dem Typenschild der Pumpe angegebene Spannung von 230 Volt Wechsel-spannung muss der verhanden Netzspannung entsprchen.
  Die Pumpo niemals am Netzkabel an transportieren oder befasstig.
• Stellen Sie safer, dass die elektrische Steckverbindungen im überflutungssicheren Bereich liegen, bzw. vor Feuchtigkeit geschlossen sind.
  Vor jeder Arbeit an der Pumpe Netzstecker ziehen.
• Vermeiden Sie, dass die Pumpe einem direkten Wasserstrahl ausgesetzt wird.

For die Einhaltung ortsbezogener Sicherheitsund Einbaubestimmungen ist der Betrieberevertwertlich (Fragen Sie eventuell einen Elektrofachmann).
- Folgeschäden durch eine Überflüttung von Räumen bei Störungen an der Pumpe hat der Benutzer durch geeignete Maßnahmen (z.B. Installation von Alarmanlage, Reservepumpoe a.) auszuschreiben.
- Bei einem eventuellen Ausfall der Pumpe dürfen Reparaturarbeiten und durch einen Elektrofachmann oder durch den ISC-Kundendienst durchgefuhrt werden.
- Verwenden Sie ausschließlich Einhell Ersatzteile.
- Die Pumpe darf nie trocken laufen, oder mit vollgeschlossener Ansaugleitung betrieben werden. Für Schäden an der Pumpe, die durch Trockenlauf entstehen, erlischt die Garantie des Herstellers.

2. Beständigkeit

Die maximale Temperatur der Forderflüssigkeit solle im Dauerbetrieb +35^ nicht uerschreiben. Mit dieser Pumpe duren keine brennbaren, gesonden oder explosiven Flüssigkeiten gefordert werden.

Die Forderung von agressiven Flüssigkeiten (Säuren, Laugen, Silssickersaatw.) sowie

Flüssigkeiten mit abrasiven Stoffen (Sand) ist ebenen zu vermeiden.

3. Verwendungszweck

Einsatzbereich
Zum Bewäsem und Gießen von Grünanlagen, Gemüsebeetten und Garten
Zum Betrieb von Rasensprengern
Mit Vorfilter zur Wasserentnahme aus Teilchen, Bächen, Regentonnen, Regenwasser-Zisternen und Brunnen

Fordermedien

Zur Förderung von klarem Wasser (Sübf Wassera), Regenwasser oder diele Wachlauge Brauchwasser

4. Bedienungshinwelle

Grundsätzlich empfehlen wir die Verwendung eines Vorfilters und einer Sauggarnittur mit Saugschlauch, Saugkorb und Ruckschlagventil, um lange Wiederausaugzeiten und eine unnuöige Beschäftigung der Pumpe durch Steine und feste Fremdkörper zu verhindern.

5. Technische Daten:

Netzanschluss:230V-50Hz

Aufnahmeleistung: 900 W

Fordermengemax.31

Forderhöhe max. 48 m

Forderdruck max. 4,8 bar

Ansaughohemax.6m

Druck und Sauganschluss: 1^ IG

Wasserlemperalur max. 35^

6. Elektrischer Anschluss

• Der elektrische Anschluss erfolgt an einer Schutzkontakt-Steckdose 230 V ~ 50 Hz. Abweichung mindestante 10 Ampera
  Die Ein-Ausschaltung erfolgt mit dem eingebautem Schäter.
  Gegen Überlastung oder Blockierung wird der Motor durch den eingebauten Temperaturwachter geschützt. Bei Überhützung schaltet der Temperaturwachter die Pumpe automatisch ab und nach dem Abkühnten schaltet sich die Pumpe wieder selbstständig ein.

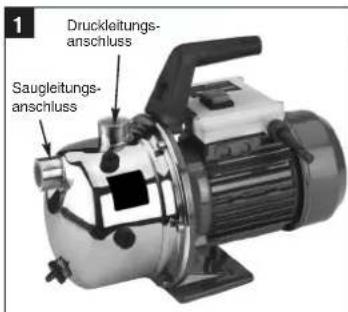

7. Montage einer Saugleitung

A Einen Saagschauch (Kunststoffschlauch. mit 3/4" mit Spiralerverstellung) direkt oder mit einem Gewindlenippel an den Saagschluss (1" IG) der Pumpe schrauben. (siehe Bild 1)
Der verwendete Saagschauf solle ein Saugventil haben. Falls das Saugventil nicht verwendet werden kann, solle ein Rückschlagventil in der Saugleitung eingliert werden.
Die Saugleitung von der Wasserentnahme zur Pumpe steigend verlegen. Vermeiden Sie unbedingt die Verlegung der Saugleitung über die Pumpenhöhe, Luftblasien in der Saugleitung verzögem und verhindern den Ansauvorgang.
Saug- und Druckleitung sind so anzubRING, dass diese keine mechanischen Druck auf die Pumpe ausüb.
Das Saugentil solle genugend tief im Wasser liegen, sodss durch Absinken des Wasserstandes ein Trockenlauf der Pumpe vermieden wird.
- Eine undliche Saugleitung verhinder durch Luftansaugen das Ansaugen des Wassers.
- Vemeiden Sie das Ansaugen von Fremdkörpersn

(Sand usw.), falls notwithstanding ist ein Vorfilter anzubirgen.

8. Druckleitungsanschluss

• De Druckleitung (solette mind, 3/4^ sein) muss direkt oder über einen Gewindenippel an den Druckleitungsanschiuss (1^) der Pumpe angeschlossen werden.
• Selfstüberfälliglich kann mit entsprechenden Verschraubungen ein 1/2^n Druckschauch verwendert werden. Die Forderleistung wird durch die klinteren Druckschauch reduziert.
  Während des Ansauvgavors sind die in der Druckleitung vorhandenen Absperorgane (Spritzdusen, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene Luft frei entweichen kann.

9. Inbetriebnahme

Pumpae auf einen ebenen und festen Standort aufstellen
Saugleitung betriebsbereit anbringen
elektrischen Anschluss herstellen
Pumpe am Druckanschluss mit Wasser auffulen.
- Wahlend des Ansauvgorvands sind die in der Druckleitung vorhandenen Absperorgane (Spritzdusen, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene Luft frei entweichen kann.
Je nach Saughöhe und Luftmenge in der Saugleitung kann der ersten Ansaugvorgang ca.0,5 min - 5 min betragen. Bei längeren Ansagzeiten sollen ernut Wasser aufgeführten werden.

D

Wird die Pumpe nach dem Einsatz wieder entfernst, so muss bei erneutem Anschluss und Inbetriebnahme unbedingt weiterer Wasser aufgefüllt werden.

10. Wartungshinweise

Die Pumpe ist weltgehend wartungsfrei. Für eine langene Lebensdauer empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege. Achting! Vor jeder Wartung ist die Pumpe spannungs fre zu Schalten, Herz zuziehen Sie den Netzstecker der Pumpe aus der Steckdose.
Vor langerm Nichtgebrauch oder Überwinterung ist die Pumpe gründlich mit Wasser durchzuspullen, komplett zu entleeren und trocken zu lagem.
Bei Frostgefahr muss die Pumpe vollkommen entleert werden.
Nach längeren Stillstandzeiten durch kurzes EinAus-Schalten prüften, ob ein einwandfreles Drehen des Rotrs erfolgt.
- Bei eventueller Verstopping der Pumpe schlißen Sie die Druckleitung an die Wasserleitung an und nohmen den Saugeschauch ab. Öffnen Sie die Wasserleitung. Schallen Sie die Pumpe mehrmaß für ca. zwei Sekunden ein. Auf diese Weise können Verstoppersungen in den hauftigsten Fällen beseitigt werden.

11. Auswechseln der Netzleitung

Achtung das Gerat vom Netz trenn! Bei defekter Netzleitung, daß diese nur durch einen Elektr-Fachmann gewechselt werden.

12. Störungen

Kein Motoranlauf

Ursachen Beheben
Netzspannung fehl Spannung überprüfen
Pumpenrad blockiert-Thermowächter hat abgeschaltet Pumpe zerlegen und reinigen

Pumpe saugt nicht an

Ursachen Beheben
Saugventil nicht im Wasser Saugventil im Wasser anbrin-gen
Pumpenraum ohne Wasser Wasser in Ansauganschluss fällen
Luft in der Saugleitung Dichtigkeit der Saugleitung überprüften
Saugventil undcht Saugventil reinigen
Saugkorb (Saugventil) verstopf Saugkorb reinigen
max. Saughöhe übersritten Saughöhe überprüften

Fordermenge ungenügend

Ursachen Beheben
Saugöhne zu hoch Saughöhe überprüften
Saugkorb verschmutzt Saugkorb reinigen
Wasserspiegel sindlt rasch Saugventil lieder legen
Pumpenleistung verringgert durch Schadstoffe Pumpe reinigen und Verschleißeil ersetzen

Thermoschalter schaltet die Pumpe ab

Ursache Begeben
Motor überlastet-Reibung durch Pumpe demontieren und reinigen, Fremdstoffe zu hoch Ansagen von Fremdstoffen verhinder (Filter)

Achtung!

Das Hauswasserwerkarf nicht trocken laufen.

13. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden:

Typ des Gerates
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
Ersatzteil-Nummer des erforderlichen Ersatzteils

Wir werden ausrücklich darauf aufhin, dass wir nach dem Produkttaughtungsgesetz nicht für durch unsere Gorate hervorgerulene Schäden einzustehen haben, solemthese durch unsachgemäße Reparatur verurscht oder bei einem Teileaustausch nicht unsere Original Einhelt-Teile, oder von uns freigegebene Teile verwendet werden und die Reparatur nicht durch den ISC-Kundendienst durchgeführt wird.
