Caractéristiques techniques	Format Mini-ITX, Socket AM1, Chipset AMD A68H
Processeur supporté	Processeurs AMD A-Series et Athlon (Socket AM1)
RAM	2 x DDR3 DIMM, jusqu'à 16 Go, support de la mémoire DDR3 1600/1333/1066 MHz
Slots d'extension	1 x PCIe 2.0 x16, 1 x PCIe 2.0 x1
Stockage	4 x SATA3 6.0 Gb/s, support RAID 0/1/10
Connectivité réseau	Contrôleur Ethernet Gigabit
Ports USB	4 x USB 3.0, 4 x USB 2.0
Sorties vidéo	1 x HDMI, 1 x D-Sub
Audio	Codec audio Realtek ALC662, 5.1 canaux audio
Utilisation	Idéale pour des systèmes compacts et des applications multimédias
Maintenance et réparation	Vérifier régulièrement les mises à jour du BIOS et des pilotes
Sécurité	Support de la technologie TPM (Trusted Platform Module)
Informations générales	Compatible avec les systèmes d'exploitation Windows et Linux

FOIRE AUX QUESTIONS - QC5000-ITX/WIFI ASROCK

Comment installer la carte mère ASROCK QC5000-ITX ?

Pour installer la carte mère, commencez par placer la carte dans le boîtier, alignez les trous de montage avec les entretoises, puis vissez-la en place. Assurez-vous de connecter tous les câbles nécessaires, y compris l'alimentation et les périphériques.

Quels processeurs sont compatibles avec la carte mère ASROCK QC5000-ITX ?

La carte mère ASROCK QC5000-ITX est compatible avec les processeurs de la série AMD A4/A6/A8 et les processeurs AMD Kabini.

Comment mettre à jour le BIOS de la carte mère ASROCK QC5000-ITX ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK, copiez-la sur une clé USB, redémarrez l'ordinateur, accédez au menu BIOS et utilisez l'outil de mise à jour intégré pour appliquer la mise à jour.

Quels types de mémoire RAM puis-je utiliser avec la carte mère ASROCK QC5000-ITX ?

La carte mère ASROCK QC5000-ITX prend en charge la mémoire DDR3 dans des configurations allant jusqu'à 16 Go. Vérifiez la vitesse de la RAM pour assurer la compatibilité.

Comment résoudre un problème d'écran noir au démarrage avec la carte mère ASROCK QC5000-ITX ?

Un écran noir peut être causé par plusieurs facteurs. Vérifiez que tous les câbles sont correctement connectés, que la RAM est bien installée, et que la carte graphique (si utilisée) est correctement insérée. Essayez également de réinitialiser le BIOS en retirant la pile pendant quelques minutes.

La carte mère ASROCK QC5000-ITX prend-elle en charge le démarrage à partir d'un disque SSD ?

Oui, la carte mère ASROCK QC5000-ITX prend en charge le démarrage à partir d'un disque SSD, tant que le SSD est connecté à un port SATA compatible.

Comment vérifier la température du processeur sur la carte mère ASROCK QC5000-ITX ?

Vous pouvez vérifier la température du processeur via le BIOS en accédant à la section 'Hardware Monitor' ou en utilisant des logiciels de surveillance de matériel tels que HWMonitor ou Core Temp.

Que faire si la carte mère ASROCK QC5000-ITX ne reconnaît pas mon disque dur ?

Assurez-vous que le disque dur est correctement connecté et que les câbles SATA sont en bon état. Vérifiez également que le disque dur est initialisé et formaté dans le système d'exploitation.

Quel type d'alimentation est recommandé pour la carte mère ASROCK QC5000-ITX ?

Une alimentation de 300W ou plus est recommandée pour la carte mère ASROCK QC5000-ITX, en fonction des composants que vous utilisez avec elle.

Où puis-je trouver le manuel de la carte mère ASROCK QC5000-ITX ?

Le manuel de la carte mère ASROCK QC5000-ITX est disponible en téléchargement sur le site officiel d'ASROCK dans la section 'Support' ou 'Téléchargements' pour ce modèle.

MODE D'EMPLOI QC5000-ITX/WIFI ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH (facteur de forme Mini-ITX)
• Guide d'installation rapide ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/ PH
• CD d'assistance ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH
• 2 x câbles de données Serial ATA (SATA) (Optionnel)
  • 1 x panneau de protection E/S
• 1 x antenne WiFi 2,4GHz ASRock (pour QC5000-ITX/WiFi uniquement)
• 1 x vis module WiFi (pour QC5000-ITX / QC5000-ITX/PH uniquement)

1.2 Spécifications

Plateforme	Facteur de forme Mini-ITXConception à condensateurs solidesPCB High Density Glass Fabric
Processeur	APU AMD Quad Core FT3 Kabini A4-5000
Mémoire	2 x fentes DIMM DDR3Prend en charge les mémoires sans tampon non ECC DDR3 1600/1333/1066Capacité max. de la mémoire système : 16Go
Fente d'expansion	1 x fente PCI Express 2.0 x 16 (PCIE1: mode x4)1 x fente mini-PCI Express: pour module wi-fi
Graphiques	Graphiques à l'AMD RadeonTM HD 8330DirectX 11.1, Pixel Shader 5.0Mémoire partagée max. 2GoQuatre options de sortie VGA : D-Sub, DVI-D, HDMI et DisplayPort 1.2Prend en charge la technologie HDMI avec une résolution maximale de 4K x 2K (4096x2160) @ 24Hz ou 4K x 2K (3840x2160) @ 30HzPrend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60HzPrend en charge le mode D-Sub avec une résolution maximale de 2048x1536 @ 60HzPrend en charge la technologie DisplayPort 1.2 avec une résolution maximale de 4K x 2K (4096x2160) @ 30HzPrend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI (un écran compatible HDMI est requis)Prend en charge la fonction HDCP via ports DVI-D, HDMI et DisplayPort 1.2Prend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D, HDMI et DisplayPort 1.2
Audio	Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892)Compatible audio Blu-ray PremiumSupporte la protection contre les surtensions (protection complète contre surges ASRock)

Réseau

• PCIE x1 Gigabit LAN 10/100/1000 Mo/s
• Realtek RTL8111E
- Prend en charge la fonction Wake-On-LAN
• Supporte la protection contre la foudre/ESD (protection
• complète contre surges ASRock)
- Prise en charge de la détection de câble LAN
- Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
- Prend en charge PXE

Réseau sans- fil (pour QC5000- ITX/WiFi uniquement)

Module WiFi-802.11n

• 1T1R 150Mbps IEEE 802.11n / 54Mbps IEEE 802.11g / 11Mbps IEEE 802.11b
• Prend en charge le mode Station (mode Infrastructure et mode Ad-hoc)

Connectique du panneau arrière

• 1 x port d'antenne (pour QC5000-ITX/WiFi uniquement)
  • 1 x port souris/clavier PS/2
• 1 x port D-Sub
• 1 x port DVI-D
• 1 x port HDMI
• 1 x DisplayPort 1.2
  • 1 x port sortie optique SPDIF
• 2 x ports USB 2.0 (Supporte la protection ESD (protection complète contre surges ASRock))
• 2 x ports USB 3.0 (APU AMD Quad Core FT3 Kabini A4-5000) (Supporte la protection ESD (protection complète contre surges ASRock))
• 2 x ports USB 3.0 (Etron EJ188H) (Supporte la protection ESD (protection complète contre surges ASRock))
• 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)
• Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone

Stockage

• 2 x connecteurs SATA3 6,0 Go/s par APU AMD Quad Core FT3 Kabini A4-5000, compatibles avec les fonctions NCQ, AHCI et « Hot Plug »
• 2 x connecteurs SATA3 6,0 Go/s par ASMedia ASM1061, compatibles avec les fonctions NCQ, AHCI et « Hot Plug »

Connectique	1 x embase pour port COM1 x embase TPM1 x connecteur pour ventilateur de processeur (3 broches)2 x connecteurs pour ventilateur de châssis (1 x 4 broches, 1 x 3 broches)1 x connecteur d'alimentation ATX 24 broches1 x connecteur audio panneau frontal2 x embases USB 2.0 (pour 4 ports USB 2.0) (Supporte la protection ESD (protection complète contre surges ASRock))1 x embase USB 3.0 (pour 2 ports USB 3.0) par Etron EJ188H (Supporte la protection ESD (protection complète contre surges ASRock))
BIOS	BIOS UEFI AMI 32Mo avec prise en charge d'interface graphique multilingueSupport du “Plug and Play”Compatible ACPI 1.1 Wake Up EventsPrend en charge SMBIOS 2.3.1Réglage de la tension DRAM
Surveillance du matériel	Détection de la température du processeur/châssis ventilateurTachéomètre processeur/châssis ventilateurFonction ventilateur silencieux processeur/châssis Quiet FanContrôle simultané des vitesse du ventilateur processeur/châssisSurveillance de la tension d'alimentation: +12V, +5V, +3,3V, CPU Vcore
Système d'exploitation	Compatible Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit / XP 32-bit / XP 64-bit * USB 3.0 n'est pas supporté par Windows® XP
Certifications	FCC, CE, WHQLErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est 'court-circuité'. Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est 'ouvert'. L'illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.

Short Open 1 2 3

Cavalier Clear CMOS (CLRCMOS1)

(voir p.1, No. 3)

Fonction Clear CMOSPar défaut

CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 7)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (Bouton de mise en marche) :

pour brancher le bouton de mise en marche au panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (Bouton de réinitialisation) :

pour brancher le bouton de réinitialisation au panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation au panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur au panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Connecteurs Serial ATA3

(SATA3_1:

voir p.1, No. 8)

(SATA3_2:

(voir p.1, No. 9)

(SATA3_A0:

(voir p.1, No. 11)

(SATA3_A1:

(voir p.1, No. 10)

SATA3_A0 SATA3_1 SATA3_A1 SATA3_2

Ces quatre connecteurs

SATA3 sont compatibles avec les câbles de données

SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

Embases USB 2.0

(USB2_3 à 9 broches)

(voir p.1, No. 16)

(USB4_5 à 9 broches)

(voir p.1, No. 15)

En plus des deux ports

USB 2.0 sur le panneau E/S, cette carte mère est dotée de deux embases.

Chaque embase USB 2.0 peut prendre en charge deux ports.

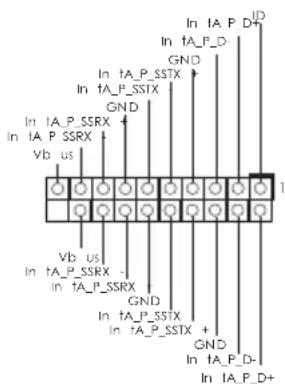

Embases USB 3.0

(USB3_2_3 à 19 broches)

(voir p.1, No. 1)

In IA_P_D+ In IA_P_D- In IA_P_D- GND In IA_P_SSTX GND In IA_P_SSTX GND In IA_P_SSTX GND In IA_P_SSTX GND In IA_P_SSTX GND In IA_P_SSTX GND In IA_P_SSTX GND In IA_P_SSTX GND In IA_P_SSTX GND In IA_P_SSTX GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX + GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX + GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX -GND In IA_P_SSTX -GND In IA_P_SSTX -GND In IA_P_SSTX -GND In IA_P_SSTX -GND In IA_P_SSTX -GND In IA_P_SSTX -GND In IA_P_SSTX -GND In IA_P_SSTX -GND In IA_P_SSTX -GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX - GND In IA_P_SSTX -GND In IA_P_SSTX -GND In IA_P_SSTX -GND In IA_P_SSTX- GND

En plus quatre deux ports USB 3.0 sur le panneau E/S, cette carte mère est dotée d'une embase supplémentaire. Chaque embase USB 3.0 peut prendre en charge deux ports.

Embase audio du panneau frontal

(HD_AUDIO1 à 9

broches)

(voir p.1, No. 18)

GND PRESENCE# MIC_RET OUT_RET J. SENSE OUT2_R MIC2_R MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Embase du haut-parleur du châssis

(SPEAKER1 à 4 broches)

(voir p.1, No. 12)

Veuillez brancher le haut-parleur du châssis sur cette embase.

Connecteurs du

ventilateur du châssis

(CHA_FAN1 à 4 broches)

(voir p.1, No. 4)

(CHA_FAN2 à 3 broches)

(voir p.1, No. 6)

Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteurs du

ventilateur du processeur

(CPU_FAN1 à 3 broches)

(voir p.1, No. 13)

Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteur

d'alimentation ATX

(ATXPWR1 à 24 broches)

(voir p.1, No. 5)

Cette carte mère est

dotée d'un connecteur

d'alimentation ATX à 24

broches. Pour utiliser une

alimentation ATX à 20

broches, veuillez effectuer

les branchements sur la

Broche 1 et la Broche 13.

Embase pour port série

(COM1 à 9 broches)

(voir p.1, No. 14)

Cette embase COM1

prend en charge un

module de port série.

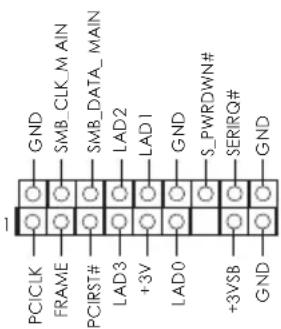

Embase TPM

(TPMS1 à 17 broches)

(voir p.1, No. 17)

GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2 LAD1 GND S_PWRDWN# SERIRQ# GND PCICLK FRAME PCIRST# LAD3 +3V LAD0 +3VSB GND

Ce connecteur prend en charge un module TPM

- Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.
