QC5000-ITX/WIFI - 主板 ASROCK - 免费用户手册

用户手册 QC5000-ITX/WIFI ASROCK

感谢您购买 ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH 主板，这是按照 ASRock 一贯严格质量控制标准生产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在 ASRock 网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。ASRock 网站 http://www.asrock.com。

1.1 包装清单

寸）

QC5000-ITX/PH 主板（Mini-ITX 规格尺

QC5000-ITX/PH 快速安装指南

QC5000-ITX/PH 支持光盘

QC5000-ITX/PH

1.2 规格

规格尺寸

处理器

内存

扩充插槽

板载显卡

^TM HD 8330 显示核心

4K x 2K (3840x2160) @ 30Hz

30Hz

HBR(高位速音频)(需配备兼容HDMI的显示器)

光光盘(BD)高清晰播放

音效

音频编码解码器）

局域网

无线 LAN WiFi-802.11n 模块

(仅适用于

QC5000-ITX / 11Mbps IEEE 802.11b

WiFi)

背板I/O

(支持防 ESD 静电 (华擎全防护))

防护）

LED)

叭 / 麦克风

存储

Gb/s 接口，支持 NCQ、AHCI 和热插拔

AHCI 和热插拔

板载接口

ESD 静电 （华擎全防护）

* Windows® XP 不支持 USB 3.0

认证

* 有关详细产品信息，请访问我们的网站 http://www.asrock.com

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2“上，它们短接”。

CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接脚

(9针PANEL1)

(见第1页，第7个)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN(电源开关):

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

RESET(重置开关):

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。

PLED（系统电源LED）：

连接到机箱前面板上的状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED（硬盘活动指示灯）：

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

SATA3 接口

(SATA3_1:

见第 1 页，第 8 个）

(SATA3_2:

见第 1 页，第 9 个）

(SATA3_A0:

见第 1 页，第 11 个）

(SATA3_A1:

见第 1 页，第 10 个）

SATA3_A0 SATA3_1 SATA3_A1 SATA3_2

这四个 SATA3 接口支持

最高 6.0 Gb/s 数据传输速率的内部存储设备的

SATA 数据线。

USB 2.0 接脚

(9针USB2_3)

(见第 1 页，第 16 个)

(9针USB4_5)

(见第 1 页，第 15 个)

USB_PWR P- P+ GND DUMMY 1 GND P- P+ USB_PWR

除 I/O 面板上的两个

USB 2.0 端口外，此主板上还有两个接脚。每个

USB 2.0 接脚可以支持两个端口。

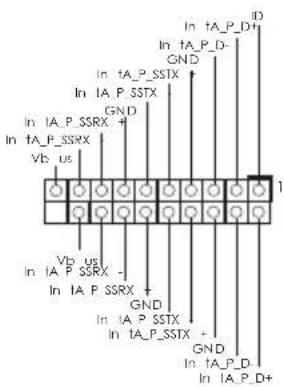

USB 3.0 接脚

(19针USB3_2_3)

(见第 1 页，第 1 个)

In tA_P_D+ In tA_P_D- GND In tA_P_D- GND In tA_P_SSTX GND In tA_P_SSTX GND In tA_P_SSRX GND In tA_P_SSRX GND Vb us Vb us In tA_P_SSTX GND In tA_P_SSTX GND In tA_P_D- GND In tA_P_D+ 1

除 I/O 面板上的四个

USB 3.0 端口外，此主板上还有一个接脚。每个

USB 3.0 接脚可以支持两个端口。

前面板音频接脚

(9针HD_AUDIO1)

(见第 1 页，第 18 个)

GND PRESENCE # MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

此接脚用于将音频设备连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC'97 音频面板，请按照以下步骤安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L.
B°将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L.
C°将接地端(GND)连接到接地端(GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC'97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。

机箱扬声器接脚

(4针SPEAKER1)

(见第 1 页，第 12 个)

请将机箱扬声器连接到此接脚。

机箱风扇接口

(4针 CHA_FAN1)

(见第 1 页，第 4 个)

请将风扇线连接到风扇接口并使黑线匹配接地针脚。

(3针 CHA_FAN2)

(见第 1 页，第 6 个)

CPU 风扇接口

(3 针 CPU_FAN1)

(见第 1 页，第 13 个)

请将风扇线连接到风扇接口并使黑线匹配接地针脚。

ATX 电源接口

(24 针 ATXPWR1)

(见第 1 页，第 5 个)

此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。

串行端口接脚

(9针COM1)

(见第 1 页，第 14 个)

此 COM1 接脚支持串行端口模块。

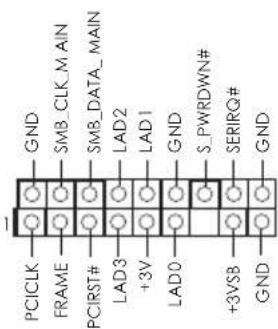

TPM接脚

(17针TPMS1)

(见第 1 页，第 17 个)

GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2 LAD1 GND S.PWRDWN# SERIRQ# GND PCICLK FRAME PCIRST# LAD3 +3V LAD0 +3VSB GND

此接口支持 Trusted

Platform Module（信任平台模块，TPM）系统，可以安全地存储密钥、数字证书、密码和数据。TPM系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

电子信息產品污染控制標示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物質或元素的名稱及含量說明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称铅(Pb)	有害物质或元素
	镉(Cd)汞(Hg)六价铬(Cr(VI))多溴联苯(PBB)多溴二苯醚(PBDE)
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買 ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH 主機板，本主機板經 ASRock 嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合 ASRock 對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網站 http://www.asrock.com.

1.1 包装內容

寸）

QC5000-ITX/PH 主機板（Mini-ITX 尺

QC5000-ITX/PH 快速安装指南

QC5000-ITX/PH 支援光碟

QC5000-ITX/PH)

1.2 規格

平台

CPU

記憶體

擴充插槽

顯示卡

^TM HD 8330 顯示

1.2

(3840x2160) @ 30Hz 解析度的 HDMI

DisplayPort 1.2

HD 1080p Blu-ray (BD) 播放

音訊

音源編碼解碼器）

網路

(支援防 ESD 靜電 (ASRock 全防護)

(ASRock 全防護 )

LED)

風

儲存裝置

的 SATA3 6.0

Gb/s 接頭，支援 NCQ、AHCI 及「熱插拔」功能

的 SATA3 6.0 Gb/s 接頭，支援 NCQ、

AHCI 及「熱插拔」功能

接頭

電 (ASRock 全防護)

(支援防 ESD 靜電 (ASRock 全防護)

BIOS 功能

，PnP）

硬體監視器

作業系統

64 位元 / 732 位元 / 764 位元 / XP 32 位元 / XP 64 位元

* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com

1.3 跳線設定

圖例顯示設定跳線的方式。跳線蓋套在針腳上時，該跳線為「短路」。若沒有跳線蓋套在針腳上，該跳線為「開啟」。圖例顯示3-pin跳線的跳線蓋套在pin1及pin2時，這兩個針腳皆為「短路」。

Short

Open

清除 CMOS 跳線

(CLRCMOS1)

(請參閱第1頁，編號3)

清除 CMOS 預設

您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線蓋讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。

1.4 板載標頭及接頭

板載標頭及接頭都不是跳線，請勿將跳線蓋套在這些標頭及接頭上。將跳線蓋套在標頭及接頭上，將造成主機板永久性的受損。

系統面板標頭

(9-pin PANEL1)

(請參閱第1頁，編號7)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此標頭。在連接纜線之前，請注意正負針腳。

PWRBTN（電源開關）：

連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。

RESET（重設開關）：

連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。

PLED（系統電源LED）：

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。

HDLED（硬碟活動LED）：

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此標頭時，請確定佈線及針腳指派皆正確相符。

Serial ATA3 接頭

(SATA3_1:

請參閱第1頁，編號8）

(SATA3_2:

請參閱第1頁，編號9)

(SATA3_A0:

請參閱第1頁，編號11)

(SATA3_A1:

請參閱第1頁，編號10)

SATA3_A0 SATA3_1 [SATA3_A1 SATA3_2]

這四組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線，最高可達 6.0 Gb/s 資料傳輸率。

USB 2.0 標頭

(9-pin USB2_3)

(請參閱第1頁，編號16)

(9-pin USB4_5)

(請參閱第1頁，編號15)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

除了 I/O 面板上的兩個 USB 2.0 連接埠外，在本主機板上還有另外兩組標頭。各 USB 2.0 標頭皆可支援兩個連接埠。

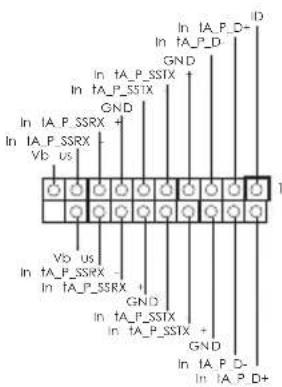

USB 3.0 標頭

(19-pin USB3_2_3)

(請參閱第1頁，編號1)

In IA_P_SSTX GND In IA_P_SSTX GND In IA_P_SSRX + - In IA_P_SSRX Vb us Vb us In IA_P_SSRX - In IA_P_SSRX + GND In IA_P_SSTX + In IA_P_SSTX GND In IA_P_D- In IA_P_D+

除了 I/O 面板上的四個 USB 3.0 連接埠外，在本主機板上還有另外一組標頭。各 USB 3.0 標頭皆可支援兩個連接埠。

前面板音訊標頭

(9-pin HD_AUDIO1)

(請參閱第1頁，編號18)

GND PRESENCE# MIC_RET OUT_RET 1 J.SENSE OUT2_R MIC2_R MIC2_L

本標頭適用於連接音訊裝置至前面板音訊。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC'97 音訊面板，請按照以下步驟安裝至前面板音訊標頭：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC'97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼喇叭標頭

(4-pin SPEAKER1)

(請參閱第1頁，編號12)

DUMMY SPEAKER

請將機殼喇叭連接至

此標頭。

機殼風扇接頭

(4-pin CHA_FAN1)

(請參閱第1頁，編號4)

請將風扇纜線連接至

風扇接頭，並比對黑線及接地針腳。

(3-pin CHA_FAN2)

(請參閱第1頁，編號6)

CPU 風扇接頭

(3-pin CPU_FAN1)

(請參閱第1頁，編號13)

請將風扇纜線連接至

風扇接頭，並比對黑線及接地針腳。

ATX 電源接頭

(24-pin ATXPWR1)

(請參閱第1頁，編號5)

本主機板配備一組

24-pin ATX 電源接頭。

若要使用 20-pin ATX

電源供應器，請插入

Pin 1 及 Pin 13。

序列連接埠標頭

(9-pin COM1)

(請參閱第1頁，編號14)

此 COM1 標頭支援序列連接埠模組。

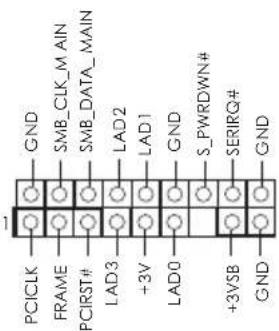

TPM 標頭

(17-pin TPMS1)

(請參閱第1頁，編號17)

GND SMB_CLK MAIN SMB_DATA MAIN LAD2 LAD1 GND S_PWRDWN# SERIRQ# GND PCICLK FRAME PCIRST# +3V LAD0 +3VSB GND

此接頭支援信賴平台模組 (TPM) 系統，可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM 系統也能強化網路安全、保護數位身分並確定平台完整性。
