사용 설명서 QC5000-ITX/WIFI ASROCK

ASRock QC5000-ITX/WiFi/QC5000-ITX/QC5000-ITX/PH 마더보드를 구입해 주셔서 감사합니다.이 마더보드는 ASRock의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다.품질과 내구성에 대한 ASRock의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버견은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목목도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

팩터)

QC5000-ITX/PH 마더보드 (Mini-ITX 품

QC5000-ITX/PH 간편 설치 안내서

QC5000-ITX/PH 지원 CD

QC5000-ITX/PH 전용 )

1.2 규격

플랫폼

CPU

메모리

확장 슬롯

그래픽

1.2

4K x 2K (3840x2160) @ 30Hz)

30Hz)

Rate Audio)(HDMI 포함) 지원 (HDMI 호환 모니터 필요)

능 지원

1080p Blu-ray (BD) 재생 지원

오디오

ALC892 오디오 코덱)

LAN

무 선 LAN WiFi-802.11n 모듈

(QC5000-ITX/

WiFi 전용 ) 11Mbps IEEE 802.11b

후면 패널 I/O

원 )

APU) (ESD 보호 (ASRock 풀 스파이크 보호) 지원)

파이크 보호 ) 지원 )

LED)

면 스피커 / 마이크

저장 장치

원 SATA3 6.0 Gb/s 커넥터 2 개, NCQ, AHCI 및 “ 핫 플러그” 기능 지원

AHCI 및 “ 핫 플러그” 기능 지원

커넥터

파이크보호 ) 지원 )

원) (ASRock 폴 스파이크 보호) 지원)

BIOS 기능

하드웨어 모니 터

OS * Windows 8.1 32 비트 / 8.1 64 비트 / 8 32 비트 / 8 64 비트 / 7 32 비트 / 7 64 비트 / XP 32 비트 / XP 64 비트 * USB 3.0 은 Windows® XP 에서 지원됩니다

인증

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오:http://www.asrock.com

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 “단산” 됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씨올 때 “단락” 됩니다.

Short

Open

Clear CMOS 점퍼

(CLRCMOS1)

(1페이지,3번 항목 참조)

Clear CMOS기본값

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 빼십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 바십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 펀 PANEL1)

(1페이지,7번 항목 참조)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 건원스위치,리 씻스위치,시스템상태 표시등을 아래의 핀 할 당에 따라이 헤더에 연 결합니다.케이블을 연 결하기 전에 양극 편과 음극 편을 기록합니다.

PWRBTN(전원스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끌는 방법을 구성할 수 있습니다.

RESET(리셋스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌리 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가켜져 있습니다. 시스템이 S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 끼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.

전면 패널 더자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤녀에 연결할 때 와이어 할당과 괜 할당이 정확히 일치하는지 확인합니다.

시리얼 ATA3 커넥터

(SATA3_1:

1페이지,8번항목참조)

(SATA3_2:

(1페이지,9번 항목 참조)

(SATA3_A0:

(1페이지,11번 항목 참조)

(SATA3_A1:

(1페이지,10번 항목 참조)

SATA3_A0 SATA3_1

SATA3_A1 SATA3_2

이들 4 개의 SATA3 커

넥터는 최대 6.0 Gb/s 데

이터 전송 속도를 제공

하는 내부 저장 장치용

SATA 데이터 케이 blend을지원합니다.

USB 2.0 헤더

(9 편 USB2_3)

(1페이지,16번 항목 참조)

(9 편 USB4_5)

(1페이지,15번 항목 참조)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

I/O 패널에 USB 2.0 포트

2개가 탑재되어 있을 뿐아니라 마더보드에 헤더 2 개가 탑재되어 있습니다.각 USB 2.0 헤더는포트 2 개를 지원할 수있습니다.

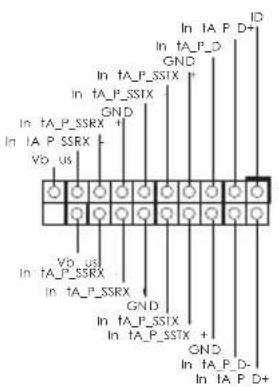

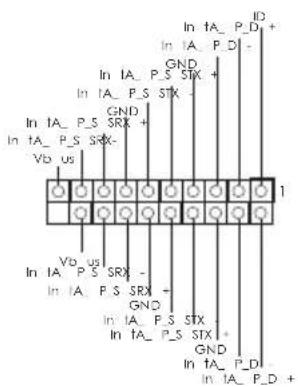

USB 3.0 헤더

(19 편 USB3_2_3)

(1페이지,1번 항목 참조)

In tA_P_D GND In tA_P_SSIX GND In tA_P_SSRI GND In tA_P_SSRI Vb us Vb us In tA_P_SSRI GND In tA_P_SSRI GND In tA_P_SSRI GND In tA_P_D- In tA_P_D+ ID

I/O 패널에 USB 3.0 포트4개가 탑재되어 있을 뿐아니라 마더보드에 헤더 1 개가 탑재되어 있습니다 .각 USB 3.0 헤더는포트 2 개를 지원할 수있습니다

전면 패널 오디오 헤더

(9 편 HD_AUDIO1)

(1페이지,18번 항목 참조)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

이 헤더는 오디오 장치를 전면 오디오패널에연결하는 데 사용됩니다다.

1. 고음질 오다오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.

2. AC 97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 :

A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET는 HD 오디오 패널에만 사용됩니다. AC 97 오디오 패널용으로 연결할 필요가 없습니다.
E. 전면 마이크를 활성화하려면 Realtek 제이관에서 “FrontMic” 탐으로 가서 “Recording Volume(녹유 볼류)” 을 조정합니다.

새시 스피커 헤더

(4 핀 SPEAKER1)

(1페이지,12번 항목 참조)

새시 스피커를이 헤더 에 연결하십시오.

새시 팬 커넥터

(4 편 CHA_FAN1)

(1페이지,4번항목참조)

(3 핀 CHA_FAN2)

(1페이지,6번항목참조)

팬 케이블을 팬 커넥터 에 연결하고 검은색 와 이어를 접지핀에 연결하 십시오.

CPU 팬 커넥터

(3 편 CPU_FAN1)

(1페이지,13번 항목 참조)

팬 케이블을 팬 커넥터 에 연결하고 검은색 와 이어를 접지핀에 연결하 십시오.

ATX 전원 커넥터

(24 편 ATXPWR1)

(1페이지,5번 항목 참조)

이 마더보드에는

24 핀 ATX 전원

커넥터가 탑제되어

있습니다.20 편 ATX

전원공급장치를

사용하려면 핀

1과핀 13을 따라

연결하십시오.

시리얼 포트 헤더

(9 편 COM1)

(1페이지,14번 항목 참조)

이 COM1 헤더는 시리열 포트 모듈을 지원합니다.

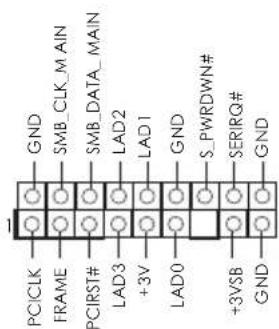

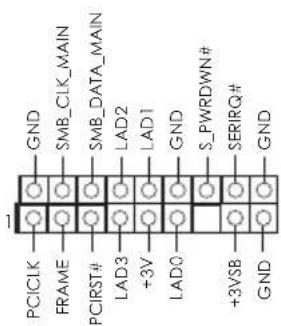

TPM 헤더

(17 편 TPMS1)

(1페이지,17번 항목 참조)

GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2 LAD1 GND S_PWRDWN# SERIRQ# GND PCICLK FRAME PCIRST# LAD3 +3V LAD0 +3VSB GND

이 키넥터는 키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다 .

QC5000-ITX/PH

QC5000-ITX/PH

QC5000-ITX/PH

QC5000-ITX/PH

QC5000-ITX/PH

CPU

TM

DisplayPort 1.2

4K x 2K (3840x2160) @30Hz

@30Hz

LAN

11Mbps IEEE 802.11b

os

Short

Open

(CLRCMOS1)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

(SATA3_1:

(SATA3_2:

(SATA3_A0:

(SATA3_A1:

SATA3_A0 SATA3_1 SATA3_A1 SATA3_2

USB_PWR P- P+ GND DUMMY 1 P- GND USB_PWR

In tA_P_D + In tA_P_D - GND In tA_P_S STX + GND In tA_P_S SRX - GND In tA_P_S SRX- Vb us Vb us In tA_P_S SRX - GND In tA_P_S STX + GND In tA_P_S STX + GND In tA_P_D In tA_P_D + ID

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

1.

2.

DUMMY SPEAKER

GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2 LAD1 GND S_PWRDWN# SERIRQ# GND PCCLK FRAME PCIRST# LAD3 +3V LAD0 +3VSB GND
