MANUALE UTENTE QC5000-ITX/WIFI ASROCK

Grazie per aver acquistato la scheda madre QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH ASRock, una scheda madre affidabile prodotta secondo i costanti e rigorosi controlli di qualità di ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH ASRock (fattore di forma Mini-ITX)
• Guida rapida di installazione QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH ASRock
• CD di supporto QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH ASRock
  • 2 x cavi dati Serial ATA (SATA) (opzionali)
  • 1 x mascherina metallica posteriore I/O
• 1 x antenna WiFi da 2,4 GHz ASRock (solo per QC5000-ITX/WiFi)
• 1 x Vite per modulo WiFi (solo per QC5000-ITX / QC5000-ITX/PH)

1.2 Specifiche

Piattaforma	Fattore di forma Mini-ITXDesign di condensatore solidoCircuito in vetro ad alta densità
CPU	APU AMD Quad-Core FT3 Kabini A4-5000
Memoria	2 x slot DIMM DDR3Supporta la memoria DDR3 1600/1333/1066 non ECC, senza bufferCapacità max. della memoria di sistema: 16GB
Slot di espansione	1 x PCI Express 2.0 x16 slot (PCIE1: modalità x4)1 x slot mini-PCI Express: per modulo WiFi
Grafica	Grafi ca AMD RadeonTM HD 8330DirectX 11.1, Pixel Shader 5.0Memoria condivisa max. 2 GBQuattro opzioni uscita VGA: D-Sub, DVI-D, HDMI e DisplayPort 1.2Supporta HDMI con una risoluzione max. fino a 4K x 2K (4096 x 2160) a 24 Hz o 4K x 2K (3840 x 2160) a 30 HzSupporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 HzSupporta D-Sub con una risoluzione max. fino a 2048 x 1536 a 60 HzSupporta DisplayPort 1.2 con una risoluzione max. fino a 4K x 2K (4096 x 2160) a 30 HzSupporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI)Supporta la funzione HDCP con porte DVI-D, HDMI e DisplayPort 1.2Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte DVI-D, HDMI e DisplayPort 1.2
Audio	Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892)Supporto audio Blu-ray PremiumSupporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)
LAN	PCIE x 1 LAN Gigabit 10/100/1000 Mb/sRealtek RTL8111ESupporta Wake-On-LANSupporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)Supporta il rilevamento cavo LANSupporta Energy Efficient Ethernet 802.3azSupporta PXE
LAN wireless (solo per QC5000 -ITX/WiFi)	Modulo WiFi-802.11n1T1R 150Mbps IEEE 802.11n / 54Mbps IEEE 802.11g / 11Mbps IEEE 802.11bSupporta la modalità Stazione (infrastruttura e Ad-Hoc)
I/O pannello posteriore	1 x porta antenna (solo per QC5000-ITX/WiFi)1 x porta mouse/tastiera PS/21 x porta D-Sub1 x porta DVI-D1 x porta HDMI1 x DisplayPort 1.21 x porta uscita SPDIF ottico2 x porte USB 2.0 (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))2 x porte USB 3.0 (APU AMD Quad-Core FT3 Kabini A4-5000) (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))2 x porte USB 3.0 (Etron EJ188H) (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)Jack audio HD: altoparlante posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono
Archiviazione	2 x connettori SATA3 6,0 Gb/s APU AMD Quad-Core FT3 Kabini A4-5000, supporta le funzioni NCQ, AHCI e “Hot Plug”2 x connettori SATA3 6,0 Gb/s ASMedia ASM1061, supporta le funzioni NCQ, AHCI e “Hot Plug”

Connettore

• 1 x header porta COM
• 1 x header TPM
  • 1 x connettore ventola CPU (3 pin)
• 2 x connettori ventola chassis (1 x 4 pin, 1 x 3 pin)
  • 1 x connettore alimentazione ATX a 24 pin
  • 1 x connettore audio pannello anteriore
• 2 x header USB 2.0 (supporto 4 porte USB 2.0) (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
• 1 x header USB 3.0 (supporta 2 porte USB 3.0) Etron EJ188H (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

Caratteristi- che del BIOS

• BIOS legale 32 Mb AMI UEFI con supporto GUI multilingue
• Supporta "Plug and Play"
• Eventi di wake up conformi ad ACPI 1.1
• Supporto SMBIOS 2.3.1
• Multiregolazione tensione DRAM

Hardware Monitor

• Sensore temperatura CPU/chassis ventola
  • Tachimetro CPU/chassis ventola
  • Ventola silenziosa CPU/chassis
• Controllo multivelocità della ventola di CPU/chassis
  • Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

so

- Microsoft® Windows® 8.1 a 32-bit / 8.1 a 64-bit / 8 a 32-bit / 8 a 64-bit / 7 a 32-bit / 7 a 64-bit / XP a 32-bit / XP a 64-bit * Windows® XP non supporta USB 3.0

Certificazioni

- FCC, CE, WHQL - ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 3)

Azzerare la CMOSpredefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 7)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Connettori Serial ATA3

(SATA3_1:

vedere pag.1, n. 8)

(SATA3_2:

vedere pag. 1, n. 9)

(SATA3_A0:

vedere pag. 1, n. 11)

(SATA3_A1:

vedere pag. 1, n. 10)

SATA3_A0 SATA3_1 SATA3_A1 SATA3_2

Questi quattro connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

Header USB 2.0

(USB2_3 a 9 pin)

(vedere pag. 1, n. 16)

(USB4_5 a 9 pin)

(vedere pag. 1, n. 15)

USB_PWR P- P+ GND DUMMY 1 P- GND USB_PWR

Oltre alle due porte USB 2.0 sul pannello I/O, su questa scheda madre vi sono due header. Ciascun header USB 2.0 può supportare due porte.

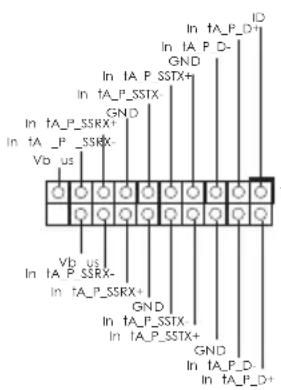

Header USB 3.0

(USB3_2_3 a 19 pin)

(vedere pag. 1, n. 1)

In tA_P_D+ In tA_P_D- GND In tA_P_SSTX+ GND In tA_P_SSRX+ Vb us In tA_P_SSRX- GND In tA_P_SSTX- GND In tA_P_SSTX+ GND In tA_P_D- In tA_P_D+

Oltre alle quattro porte USB 3.0 sul pannello I/O, su questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello anteriore

(AUDIO1_HD a 9 pin)

(vedere pag. 1, n. 18)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "MicAnt" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Header altoparlante chassis

(SPEAKER1 a 4 pin)

(vedere pag. 1, n. 12)

DUMMY SPEAKER

Collegare l'altoparlante dello chassis a questo header.

Connettori della ventola della chassis

(CHA_FAN1 a 4 pin)

(vedere pag. 1, n. 4)

(CHA_FAN2 a 3 pin)

(vedere pag. 1, n. 6)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

Connettori della ventola della CPU

(CPU_FAN1 a 3 pin)

(vedere pag. 1, n. 13)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 5)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 14)

Questo header COM1 supporta un modulo di porta seriale.

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 17)

GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2 LAD1 GND S_PWRDWN# SERIRQ# GND PCCLK FRAME PCIRST# LAD3 +3V LAD0 +3VSB GND

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
