BEDIENUNGSANLEITUNG QC5000-ITX/WIFI ASROCK

Vielen Dank, dass Sie sich für das QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

• ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH-Motherboard (Mini-ITX-Formfaktor)
• ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH-Schnellinstallationsanleitung
  • ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH-Support-CD
  • 2 x Serial-ATA- (SATA) Datenkabel (optional)
  • 1 x E/A-Blendenabschirmung
• 1 x 2,4-GHz-WLAN-Antenne von ASRock (nur beim QC5000-ITX/WiFi)
• 1 x WLAN-Modulschraube (nur beim QC5000-ITX / QC5000-ITX/PH)

1.2 Technische Daten

Plattform	Mini-ITX-FormfaktorVollständig solides KondensatordesignPCB mit hochverdichtetem Glasfasergewebe
Prozessor	AMD A4-5000, Quadcore-APU (Kabini, FT3)
Speicher	2 x DDR3-DIMM-SteckplätzeUnterstützt DDR3 1600/1333/1066 non-ECC, ungepufferter SpeicherSystemspeicher, max. Kapazität: 16GB
Erweiterungssteckplatz	1 x PCI-Express 2,0-x16-Steckplatz (PCIE1: x4-Modus)1 x Mini-PCI-Express-Steckplatz: Für WiFi-Modul
Grafikkarte	AMD RadeonTM HD 8330-Grafi kDirectX 11.1, Pixel Shader 5.0Max. geteilter Speicher: 2 GBVier VGA-Ausgangsoptionen: D-Sub, DVI-D, HDMI und DisplayPort 1.2Unterstützt HDMI mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 24 Hz oder 4K x 2K (3840 x 2160) bei 30 HzUnterstützt DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 HzUnterstützt D-Sub mit maximaler Auflösung von 2048 x 1536 bei 60 HzUnterstützt DisplayPort 1.2 mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 30 HzUnterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)Unterstützt HDCP-Funktion mit DVI-D-, HDMI- und DisplayPort 1.2-PortsUnterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D-, HDMI- und DisplayPort 1.2-Ports
Audio	7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audiocodec)Erstklassige Blu-ray-AudiounterstützungUnterstützt Überspannungsschutz (ASRocks Komplettschutz vor Spannungsspitzen)
LAN	PCIE x1 Gigabit LAN 10/100/1000 Mb/sRealtek RTL8111EUnterstützt Wake-On-LANUnterstützt Schutz vor Blitzschlag/elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen)Unterstützt LAN-KabelerkennungUnterstützt energieeffizientes Ethernet 802.3azUnterstützt PXE
Wireless LAN(nur beim QC5000-ITX/WiFi)	802.11n-Wi-Fi-Modul1T1R 150 MBit/s - IEEE 802.11n / 54 MBit/s - IEEE 802.11g / 11 MBit/s - IEEE 802.11bUnterstützt Stationsmodus (Infrastruktur- und Ad-hoc-Modus)
Rückblende,E/A	1 x Antennenport (nur beim QC5000-ITX/WiFi)1 x PS/2-Maus/Tastaturanschluss1 x D-Sub-Port1 x DVI-D-Port1 x HDMI-Port1 x DisplayPort 1.21 x Optischer SPDIF-Ausgang2 x USB 2.0-Ports (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))2 x USB 3.0-Ports (AMD A4-5000, Quadcore-APU (Kabini, FT3)) (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))2 x USB 3.0-Ports (Etron EJ188H) (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)HD-Audioanschluss: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon
Speicher	2 x SATA-III-6,0-Gb/s-Anschlüsse über AMD A4-5000, Quadcore-APU (Kabini, FT3), unterstützt NCQ, AHCI und „Hot-Plugging“-Funktionen2 x SATA-III-6,0-Gb/s-Anschlüsse über ASMedia ASM1061, unterstützt NCQ, AHCI und „Hot-Plugging“-Funktionen

Anschluss

• 1 x COM-Anschluss-Stiftleiste
• 1 x TPM-Stiftleiste
• 1 x CPU-Lüfteranschluss (3-polig)
- 2 x Gehäuselüfteranschlüsse (1 x 4-polig, 1 x 3-polig)
• 1 x 24-poliger ATX-Netzanschluss
• 1 x Audioanschluss an Frontblende
- 2 x USB 2.0-Stiftleisten (unterstützt vier USB 2.0-Ports) (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))
- 1 x USB 3.0-Stiftleiste über Etron EJ188H (unterstützt zwei USB 3.0-Ports) (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

BIOS-Funktion

• 32-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen
• Unterstützung für "Plug and Play"
  • ACPI 1.1-konforme Aufweckereignisse
  • SMBIOS 2.3.1-Unterstützung
  • DRAM Mehrfachspannungsanpassung

Hardware- überwachung

• CPU-/Gehäusetemperaturerkennung
• CPU/Gehäuse-Lüftertachometer
• Lautloser CPU/Gehäuse-lüfter
• CPU/Gehäuse-lüfter-Mehrfachgeschwindigkeitssteuerung
- Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

Betriebssystem

• Konform mit Microsoft® Windows® 8.1, 32 Bit / 8.1, 64 Bit / 8, 32 Bit / 8, 64 Bit / 7, 32 Bit / 7, 64 Bit / XP, 32 Bit / XP, 64 Bit
  * USB 3.0 wird von Windows® XP nicht unterstützt

Zertifizierungen

• FCC, CE, WHQL
• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

1.3 Jumper-Einrichtung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-löschen-Jumper (CLRCMOS1)

(siehe S. 1, Nr. 3)

CMOS löschenStandard

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 7)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetrieb-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivität-LED):

Mit der Festplattenaktivität-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Diese vier SATA-III-

Anschlüsse unterstützen

SATA-Datenkabel für

interne Speichergeräte mit

einer Datenübertragungsge-

schwindigkeit bis 6,0 Gb/s.

USB 2.0-Stiftleisten

(9-polig, USB2_3)

(siehe S. 1, Nr. 16)

(9-polig, USB4_5)

(siehe S. 1, Nr. 15)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

Neben zwei USB 2.0-Ports

an der E/A-Blende

befinden sich zwei

Stiftleisten an diesem

Motherboard. Jede USB

2.0-Stiftleiste kann zwei

Ports unterstützen.

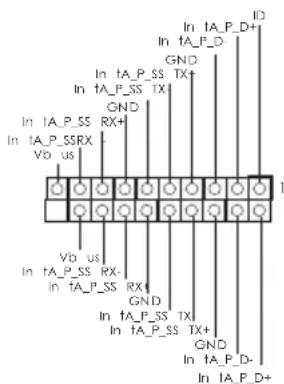

USB 3.0-Stiftleiste

(19-polig, USB3_2_3)

(siehe S. 1, Nr. 1)

In tA_P_SS RX+ Vb us In tA_P_SS RX- In tA_P_SS RX- GND In tA_P_SS TX+ GND In tA_P_D+ GND In tA_P_D- In tA_P_D+ ID 1

Neben vier USB 3.0-Ports

an der E/A-Blende

befindet sich eine

Stiftleiste an diesem

Motherboard. Jede USB

3.0-Stiftleiste kann zwei

Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 18)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE MIC2_R MIC2_L

Diese Stiftleiste dient

dem Anschließen von

Audiogeräten an der

Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Wenn Sie ein AC'97-Audiopanel nutzen, installieren Sie es bitte anhand der nachstehenden Schritte an der Audiostiftleiste (Frontblende):

A. Verbinden Sie Mic_IN (MIC) mit MIC2_L.
B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L.
C. Verbinden Sie Erde (GND) mit Erde (GND).
D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie müssen Sie nicht mit dem AC'97-Audiopanel verbinden.
E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic

(Frontmikrofon)"-Register in der Realtek-Systemsteuerung auf und passen

„Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselautsprecherstiftleiste

(4-polig, SPEAKER1)

(siehe S. 1, Nr. 12)

DUMMY SPEAKER

Bitte verbinden Sie den

Gehäuselautsprecher mit dieser Stiftleiste.

Gehäuse-

Lüfteranschlüsse

(4-polig, CHA_FAN1)

(siehe S. 1, Nr. 4)

(3-polig, CHA_FAN2)

(siehe S. 1, Nr. 6)

Bitte verbinden Sie die

Lüfterkabel mit den

Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

CPU-Lüfteranschlüsse

(3-polig, CPU_FAN1)

(siehe S. 1, Nr. 13)

Bitte verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 5)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

Serieller-Port-Stiftleiste (9-polig, COM1) (siehe S. 1, Nr. 14)

Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.

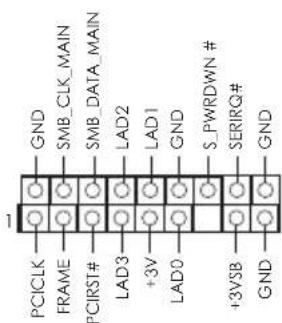

TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 17)

GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2 LAD1 GND S_PWRDWN # SERIRQ# GND PCICLK FRAME PCIRST# LAD3 +3V LAD0 +3VSB GND

Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
