BEDIENUNGSANLEITUNG FM2A58M-HD+ R2.0 ASROCK

Wir danken Ihnen für den Kauf des ASRock FM2A58M-HD+ R2.0 Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Spezifikationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafikkarten und unterstützten CPUs sind auch auf der ASRock-Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifische Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite:

ASRock FM2A58M-HD+ R2.0 Schnellinstallationsanleitung

ASRock FM2A58M-HD+ R2.0 Support-CD

Zwei Serial ATA (SATA) -Datenkabel (optional)

Ein I/O Shield

1.2 Spezifikationen

Platform	Micro-ATX-FormfaktorSolides KondensatordesignPCB mit hochverdichtetem Glasfasergewebe
CPU	Unterstützt Prozessoren für Sockel FM2+ (95 W) / FM2 (100 W)
Chipsatz	AMD A58 FCH (Bolton-D2)
Speicher	Unterstützung von Dual-Kanal-Speichertechnologie2 x Steckplätze für DDR3Unterstützt DDR3 2400+(OC)/2133/1866/1600/1333/1066 non-ECC, ungepufferter SpeicherMax. Kapazität des Systemspeichers: 32GBUnterstützt Intel® Extreme Memory Profile (XMP)1.3/1.2Unterstützt AMDs Memory Profile Technology (AMP) bis AMP 2400
Erweit-erungs-steckplä-tze	1 x PCI Express 3.0 x16-Schlitz (PCIE1: x16-Modus)* PCIE 3.0 wird nur mit FM2+-Prozessor unterstützt.FM2-Prozessor unterstützt nur PCIE 2.0.1 x PCI Express 2.0 x1-Steckplätze1 x PCI -SteckplätzeUnterstützt AMD duale Grafi kkarten
Onboard-VGA	Integrierte Grafikkarte der AMD Radeon HD 8000/7000-Serie in APU der A-SerieDirectX 11.1, Pixel Shader 5.0 mit FM2+-Prozessor.DirectX 11, Pixel Shader 5.0 mit FM2-Prozessor.Maximal gemeinsam genutzter Speicher 2GBDrei VGA-Ausgangsoptionen: D-Sub, DVI-D sowie HDMIUnterstützt drei MonitoreUnterstützt HDMI mit einer maximalen Auflösung von 1920 x 1200 bei 60 HzUnterstützt Dual-link DVI-D mit einer maximalen Auflösung von 2560 x 1600 bei 60 Hz

• Unterstützt D-Sub mit einer maximalen Auflösung von 1920 x 1200 bei 60 Hz
• Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCC und HBR (High Bit Rate-Audio) mit HDMI (kompatibler HDMI-Bildschirm erforderlich)
• Unterstützt stereoskopisches 3D per Blu-ray mit HDMI
• Unterstützt AMD Steady Video™ 2.0: Neuartige Funktion der Videonachbearbeitung für automatische Reduzierung von Bildschwankungen bei Heim-/Online-Videos
• Unterstützt HDCP mit DVI-D- und HDMI-Ports
• Unterstützt 1080p Blu-ray (BD)-Wiedergabe mit DVI-D- und HDMI-Ports

Audio

• 5.1 CH HD Audio (Realtek ALC662 Audio Codec)

- Unterstützt Überspannungsschutz (ASRocks Komplettschutz vor Spannungsspitzen)

• ELNA-Audiokondensatoren

LAN

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s

• Realtek RTL8111GR

- Unterstützt Wake-On-WAN

- Unterstützt Wake-On-LAN

- Unterstützt Schutz vor Blitzschlag/elektrostatischer

- Entladung (ASRocks Komplettschutz vor Spannungsspitzen)

- Unterstützt LAN-Kabelerkennung

- Unterstützt energieeffi zientes Ethernet 802.3az

- Unterstützt PXE

E/A-An-

• 1 x PS/2-Mausanschluss

schlüsse

• 1 x PS/2-Tastaturanschluss

an der

- 1 x D-Sub port

Rückseite

- 1 x DVI-D port

- 1 x HDMI port

- 6 x Standard-USB 2.0-Anschlüsse (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

• Entladung (ASRocks Komplettschutz vor Spannungsspitzen))
• 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)
  • HD Audiobuchse: Audioeingang / Lautsprecher vorne / Mikrofon

Speicher

- 6 x SATA 2-Anschluss mit 3,0 Gb/s, unterstützt RAID-(RAID 0, RAID 1 und RAID 10), NCQ-, AHCI- und „Hot Plugging“-Funktionen

An- schlüsse

• 1 x Druckerport-Anschlussleiste
• 1 x COM-Anschluss-Header
• 1 x Verteiler für Gehäuseeindringversuche
• 1 x TPM-Stiftleiste
• 1 x CPUlüfter-Anschluss (4-pin)
• 1 x Gehäuselüfter-Anschluss (4-pin)
• 1 x Stromlüfter-Anschluss (3-pin)
• 1 x 24-pin ATX-Netz-Header
• 1 x 4-pin anschluss für 12V-ATX-Netzteil
• 1 x Anschluss für Audio auf der Gehäusevorderseite
- 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher USB 2.0-Anschlüsse) (Unterstützt Schutz vor elektro-statischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

BIOS

• 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung
- Unterstützung für "Plug and Play"
• ACPI 1.1-Weckfunktionen
- JumperFree-Modus
- SMBIOS 2.3.1
• DRAM, VDDP, VDDR Stromspannung Multianpassung

Hardware Monitor

• CPU-Temperatursensor
• Motherboardtemperaturerkennung
• Drehzahlmessung für CPUüfter
• Drehzahlmessung für Gehäuselüfter
• Geräuscharmer CPU-/Gehäuselüfter

• Mehrstufi ge Geschwindigkeitsteuerung für CPU-/Gehäuselüfter
  • GEHÄUSE OFFEN-Erkennung
  • Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Betriebs- systeme

• Microsoft Windows ^® 8.1 32-bit / 8.1 64-bit / 8 32-bit /
• 8 64-bit / 7 32-bit / 7 64-bit

Zertifizierungen

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper "Gebrückt". Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper "Offen". Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 "Gebrückt" sind, bzw. es befindet sich eine Jumper-Kappe auf diesen beiden Pins.

Short

Open

Jumper	Einstellung		Beschreibung
CMOS löschen(CLRCMOS1, 3-Pin jumper)(siehe S.1, No. 21)
	Default-Einstellung	CMOSlöschen

Hinweis: CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte aus und trennen das Netzkabel von der Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdefiniertes Profil, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Durch Löschen des CMOS kann erkannt werden, wenn das Gehäuseoffen ist. Bitte stellen Sie zum Löschen der Aufzeichnung des vorherigenGehäuseindringungsstatus die BIOS-Option "Status leeren" ein.

1.4 Anschlüsse

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss

Beschreibung

Seriell-ATA2-Anschlüsse Diese sechs Serial ATA2-

(SATA_1: siehe S.1 - No. 8)

(SATA_2: siehe S.1 - No. 9)

(SATA_3: siehe S.1 - No. 13)

(SATA_4: siehe S.1 - No. 12)

(SATA_5: siehe S.1 - No. 15)

(SATA_6: siehe S.1 - No. 14)

Datenübertragungsrate bis 3,0 Gb/s.

(SATA2-)Verbinder unterstützten SATA3-Datenkabel für

für interne

Massenspeichergeräte. Die aktuelle SATA2- Schnittstelle ermöglicht eine

USB 2.0-Header Zusätzlich zu den sechs

(9-pol. USB6_7) üblichen USB 2.0-Ports an den

(siehe S.1 - No. 16) I/O-Anschlüssen befinden sich

(9-pol. USB8_9) zwei USB 2.0-

(siehe S.1 - No. 17) Anschlussleisten am

Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

USB 2.0-Ports unterstützt.

Anschluss für Audio auf der Gehäusevorderseite

(9-Pin HD_AUDIO1)

(siehe S.1 - No. 20) ermöglicht I Anschlussmöglichkeit und

GND PRESENCE# MIC_RET OUT_RET In the einebequeme OUT2_ J_SENSE OUT2_R MIC2_R MIC2_L

Dieses Interface zu einem Audio-Panel auf der Vorder seite Ihres Gehäuses,

Kontrolle über Audio-Geräte.

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC'97-Audioleiste verwenden, installieren Sie diese wie nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC'97-Audioleiste angeschlossen werden. E. So aktivieren Sie das Mikrofon an der Vorderseite.

Bei den Betriebssystemen Windows ^® 8.1 / 8.1 64 Bit / 7 / 7 64 Bit: Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an.

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1) mehrere Funktion der

(siehe S.1 - No. 7)

Systemvorderseite.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäuses. Sie können konfigurieren, wie das System mit Hilfe des Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses. Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes neu starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn sich das System im Ruhezustand S3 befindet. Die LED schaltet sich aus, wenn sich das System in den Modi S4 befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Gehäuselautsprecher-Header SchließereSieden

(4-pin SPEAKER1)

Gehäuselautspre

(siehe S.1 - No. 6)

diesen Header an. ^+

DUMMY

Gehäuse- und Verbinden Sie die Lüfterkabel Stromlüfteranschlüsse mit den Lüfteranschluss

(4-pin CHA_FAN1)

(siehe S.1, No. 11)

den Schutzleiterstift

wobei der schwarze Draht an

angeschlossenwird.

(3-pin PWR_FAN1)

(siehe S.1, No. 2)

CPU-Lüfteranschluss

(4-pin CPU_FAN1)

(siehe S.1 - No. 3)

Verbinden Sie das CPU -

Lüfterkabel mit diesem

schwarzen Draht dem

Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

ATX-Netz-Header Verbinden Sie die AT4X-

(24-pin ATXPWR1)

(siehe S.1 - No. 5)

Stromversorgung mit diesem Header.

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss bietet, kann es auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

12

ATX 12V Anschluss Bitte schließen Sie an diesen

(8-pin ATX12V1) Anschluss die ATX

(siehe S.1 - No. 1) Stromversorgung an.

COM-Anschluss-Header Dieser COM-Anschluss-

(9-pin COM1) Header wird verwendet, um

(siehe S.1 - No. 19)

ein COM-Anschlussmodul zu unterstützen.

Verteiler für Gehäuseeindringversuche Dieses Motherboard unterstützt

(2-pin CI1) die GEHÄUSE OFFEN-

(siehe S.1 - No. 22)

Erkennungsfunktion, die

feststellt, ob die Gehäuseabdeckung entferntwurde. Für diese Funktion istein Gehäuse erforderlich, dasmit einem Design zur Erkennung von Gehäuseeindringversuchenausgestattet ist.

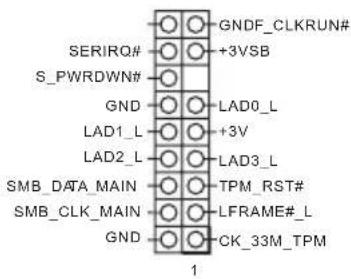

TPM-Stiftleiste

(17-polig, TPMS1)

(siehe S. 1, Nr. 10)

SERIRQ# S_PWRDWN# GND LAD1_L LAD2_L SMB_DATA_MAIN SMB_CLK_MAIN GND GNDF_CLKRUN# +3VSB LAD0_L +3V LAD3_L TPM_RST# LFRAME#_L CK_33M_TPM 1

Dieser Anschluss unterstützt das Trusted Platform Module-(TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformin-tegrität.
