Caractéristiques techniques	Format Micro ATX
Processeurs compatibles	AMD A-Series et Athlon (Socket FM2)
Chipset	AMD A58
Slots RAM	2 x DIMM DDR3, jusqu'à 64 Go
Fréquence RAM	Supporte jusqu'à 2400 MHz (OC)
Ports SATA	4 x SATA3 6.0 Gb/s
Connectivité	1 x PCIe 2.0 x16, 1 x PCIe 2.0 x1, 1 x PCI
Ports USB	4 x USB 3.0, 6 x USB 2.0
Sorties vidéo	HDMI, DVI-D, VGA
Audio	Realtek ALC662, 6 canaux
Utilisation	Idéale pour les configurations bureautiques et multimédia
Maintenance	Vérifier régulièrement les mises à jour du BIOS
Sécurité	Supporte les fonctionnalités de sécurité UEFI
Informations générales	Garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - FM2A58M-HD+ R2.0 ASROCK

Comment installer la carte mère ASROCK FM2A58M-HD+ R2.0 dans un boîtier ?

Assurez-vous que le boîtier est compatible avec la taille de la carte mère (Micro ATX). Fixez la carte mère avec les vis appropriées dans les emplacements de montage du boîtier.

Quelles sont les spécifications de la mémoire RAM compatibles avec cette carte mère ?

La carte mère ASROCK FM2A58M-HD+ R2.0 prend en charge la RAM DDR3 jusqu'à 2400 MHz (OC) avec un maximum de 32 Go sur quatre emplacements DIMM.

Comment mettre à jour le BIOS de la carte mère ?

Téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK. Copiez le fichier sur une clé USB, accédez au BIOS au démarrage et utilisez l'outil de mise à jour du BIOS pour sélectionner le fichier sur la clé USB.

Que faire si la carte mère ne s'allume pas ?

Vérifiez que l'alimentation est correctement connectée et fonctionne. Assurez-vous que tous les câbles sont bien branchés et que la carte mère est correctement installée dans le boîtier.

Comment résoudre les problèmes d'affichage avec la carte mère ASROCK FM2A58M-HD+ R2.0 ?

Vérifiez la connexion entre la carte mère et le moniteur. Testez avec un autre câble vidéo ou un autre port sur la carte graphique. Si le problème persiste, essayez de réinitialiser le BIOS.

La carte mère prend-elle en charge les SSD NVMe ?

Non, la carte mère ASROCK FM2A58M-HD+ R2.0 ne prend pas en charge les SSD NVMe. Elle prend en charge les disques durs SATA III.

Comment configurer les paramètres du BIOS pour un meilleur rendement ?

Accédez au BIOS au démarrage et ajustez les paramètres de la mémoire RAM, activez le profil XMP si disponible, et vérifiez les paramètres d'overclocking pour le processeur.

Quels systèmes d'exploitation sont compatibles avec cette carte mère ?

La carte mère ASROCK FM2A58M-HD+ R2.0 est compatible avec Windows 10, Windows 8/8.1, et certaines distributions Linux.

Que faire si un des ports USB ne fonctionne pas ?

Vérifiez si le port est activé dans le BIOS. Testez également avec un autre périphérique USB. Si le problème persiste, essayez de réinstaller les pilotes USB.

MODE D'EMPLOI FM2A58M-HD+ R2.0 ASROCK

• FCC, CE, WHQL
• Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

Embase de port d'impression All s'agit d'une interface pour le

(LPT1 25 broches) câble du port d'impression, qu (voir p.1 No. 18) permet le raccordement pratique de périphériques PE BUSY ACK# SPD7 SPD6 SPD5 SPD4 SPD3 SPD2 SPD1 STB# 1 d'impression. GND SLIN# PINIT# ERROR# AFD#

1. Introduction

Merci pour votre achat d'une carte mère ASRock FM2A58M-HD+ R2.0, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l'engagement d'ASRock sur la qualité et la fiabilité au long terme.

Ce Guide d'installation rapide présente la carte mère et constitue un guide d'installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l'utilisateur qui se trouve sur le CD d'assistance.

Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n'importe qu'elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock FM2A58M-HD+ R2.0 (Facteur de forme Micro ATX)

Guide d'installation rapide ASRock FM2A58M-HD+ R2.0

CD de soutien ASRock FM2A58M-HD+ R2.0

Deux câbles de données de série ATA (SATA) (en option)

Un I/O Panel Shield

1.2 Spécifications

Format	Facteur de forme Micro ATXConception à condensateurs solidesPCB High Density Glass Fabric
CPU	Prend en charge les processeurs à socket FM2+95W / FM2 100W
Chipsets	AMD A58 FCH (Bolton-D2)
Mémoire	Compatible avec la Technologie de Mémoire à Canal Double2 x slots DIMM DDR3Supporter DDR3 2400+(OC)/2133/1866/1600/1333/1066 non-ECC, sans amortissement mémoireCapacité maxi de mémoire système: 32GBPrend en charge le profi I de mémoire extrême Intel®(XMP)1.3/1.2Prend en charge la technologie AMD Memory Profile (Profil de mémoire AMD - AMP) jusqu'à AMP 2400
Slot d'extension	1 x slots PCI Express 3.0 x16 (PCIE1 à mode x16)* PCIE 3.0 est uniquement pris en charge le processeur FM2+. Avec le processeur FM2, seul PCIE 2.0 est pris en charge.1 x slot PCI Express 2.0 x11 x slot PCISupport de AMD Dual Graphics
VGA sur carte	APU AMD Radeon HD 8000/7000 série graphiques A-seriesDirectX 11.1, Pixel Shader 5.0 avec processeur FM2+.DirectX 11, Pixel Shader 5.0 avec processeur FM2.mémoire partagée max 2GBTrois options de sortie VGA: D-Sub, DVI-D et HDMI

• Prend en charge la configuration à triple moniteurs
• Prend en charge le HDMI avec une résolution maximale jusqu'à 1920x1200 @ 60Hz
• Prend en charge le Dual-link DVI-D avec une résolution maximale jusqu'à 2560x1600 @ 60Hz
• Prend en charge le D-Sub avec une résolution maximale jusqu'à 1920x1600 @ 60Hz
• Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio: Audio à haut débit binaire) avec HDMI (Moniteur compatible HDMI requis)
• Prend en charge la 3D stéréoscopique Blu-ray avec HDMI
• Supporte AMD Steady Video™ 2.0: Nouvelle fonctionnalité de traitement post-vidéo pour réduction automatique des tremblements dans les clips vidéo en ligne/maison
• Prise en charge de la fonction HDCP avec ports DVI-D et HDMI
  • Supporter 1080p Blu-ray(BD) avec ports DVI-D et HDMI

Audio

• 5,1 CH HD Audio (Realtek ALC662 Audio Codec)
• Supporte la protection contre les surtensions (protection complète contre surges ASRock)
• Capuchons ELNA Audio

LAN

• PCIE x1 Gigabit LAN 10/100/1000 Mo/s
• Realtek RTL8111GR
• Supporte le réveil-sur-WAN
- Prend en charge la fonction Wake-On-LAN
- Supporte la protection contre la foudre/ESD (protection complète contre surges ASRock)
- Prise en charge de la détection de câble LAN
- Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
- Prend en charge PXE

Panneau ar-rière	1 x port souris PS/21 x port clavier PS/21 x port D-Sub1 x port DVI-D1 x port HDMI6 x ports USB 2.0 par défaut (Supporte la protection ESD (protection complète contre surges ASRock))1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE)Prise HD Audio: Entrée Ligne / Haut-parleur frontal /Microphone
Stockage	6 x connecteurs 3,0 Gb/s SATA2, prise en charge desfonctions RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et « Connexion à chaud »
Connecteurs	1 x embase de port d'impression1 x En-tête de port COM1 x Embase d'intrusion châssis1 x embase TPM1 x Connecteur pour ventilateur de CPU (br. 4)1 x Connecteur pour ventilateur de Châssis (br. 4)1 x Connecteur pour ventilateur de pouvoir (br. 3)1 x br. 24 connecteur d'alimentation ATX1 x br. 4 connecteur d'alimentation 12V ATX1 x Connecteur audio panneau avant2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0 supplémentaires) (Supporte la protection ESD (protection complète contre surges ASRock))
BIOS	64Mb AMI UEFI Legal BIOS avec support GUISupport du “Plug and Play”Compatible pour événements de réveil ACPI 1.1Gestion jumperlessSupport SMBIOS 2.3.1DRAM, VDDP, VDDR Tension Multi-ajustement

Surveillance système

• Détection de la température de l'UC
- Mesure de température de la carte mère
• Tachéomètre ventilateur CPU Ventilateur
• Tachéomètre ventilateur Châssis Ventilateur
• Ventilateur silencieux pour unité CPU/boîtier
- Commande de ventilateur CPU/boîtier à plusieurs vitesses
• Détection d'OUVERTURE DE BOÎTIER
• Monitoring de la tension: +12V, +5V, +3.3V, Vcore

os

- Microsoft Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit

Certifications

• FCC, CE, WHQL
- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

1.3 Réglage des cavaliers

L'illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie les broches, le cavalier est « OUVERT ». L'illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont « FERMEES » quand le capuchon est placé sur ces 2 broches.

Short

Open

Le

cavalier

Description

Effacer la CMOS

(CLRCMOS1)

(voir p.1 fig. 21)

1_2

Paramètres

par défaut

2_3

Effacer la

CMOS

Remarque : CLRCMOS1 vous permet d'effacer les données du CMOS. Pour effacer et réinitialiser les paramètres du système à la configuration originale, veuillez éteindre l'ordinateur et débrancher le cordon d'alimentation de la prise de courant. Après 15 secondes, utilisez un couvercle de jumper pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant 5 secondes. Veuillez cependant ne pas effacer le CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer le CMOS après avoir mis à jour le BIOS, vous devez allumer en premier le système, puis l'éteindre avant de continuer avec l'opération d'effacement du CMOS. Veuillez noter que le mot de passe, la date, l'heure, le profil par défaut de l'utilisateur, 1394 GUID et l'adresse MAC seront effacés seulement si la batterie du CMOS est enlevée.

Si vous effacez la CMOS, il se peut qu'une ouverture du boîtier soit détectée. Veuillez ajuster l'option du BIOS "Clear Status" (Effacerl'état) pour effacer la mention d'état d'intrusion dans le châssis.

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et connecteurs. Le fait de placer les capuchons de cavalier sur les entêtes et connecteurs causera à la carte mère des dommages irréversibles!

Connecteurs Série ATA2 Ces six connecteurs Série

(SATA_1: voir p.1 No. 8)

(SATA_2: voir p.1 No. 9)

(SATA_3 voir p.1 No. 13)

(SATA_4 voir p.1 No. 12)

(SATA_5 voir p.1 No. 15)

(SATA_6 voir p.1 No. 14)

aller jusqu'à 3,0 Gb/s.

ATA2 (SATA2) prennent en charge les câbles SATA pour les périphériques de stockage internes. L'interface SATA2 actuelle permet des taux SATA 5 SATA 6

transferts de données pouvant /s.

En-tête USB 2.0 A côté des six ports USB

(USB6_7 br.9) 2.0 par défaut sur le panneau

(voir p.1 No. 16) E/S, il y a deux embases USB

(USB8_9 br.9) 2.0 sur cette carte mèreND

(voir p.1 No. 17) Chaque embase USB 2.0 peut

prendre en charge 2 ports USB

2.0.

Connecteur audio panneau C'est une interface pour

(HD_AUDIO1 br. 9) un câble avant audio en-façade

(voir p.1 No. 20) qui permet le branchement et

le contrôle commodes de périphériques audio.

1. L'audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système.
2. Si vous utilisez le panneau audio AC'97, installez-le sur l'adaptateur audio du panneau avant conformément à la procédure ci-dessous :

A. Connectez Mic_IN (MIC) à MIC2_L.
B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.
C. Connectez Ground (GND) à Ground (GND).
D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n'avez pas besoin de les connecter pour le panneau audio AC'97.

E. Pour activer le micro avant.

Pour les systèmes d'exploitation Windows

^® 8.1 / 8.1 64 bits / 7 / 7 64 bits :

64 bits :Allez sur l'onglet "FrontMic" (Micro avant) sur le Panneau de contrôle Realtek. Ajustez "Recording Volume" (Volume d'enregistrement).

En-tête du panneau système Cet en-tête permet d'utiliser

(PANEL1 br.9) plusieurs fonctions du (voir p.1 No. 7) panneau système fr

Connectez l'interrupteur d'alimentation, l'interrupteur de réinitialisation et l'indicateur d'état du système du châssis sur cette barrette en respectant l'affectation des broches décrite ci-dessous. Faites attention aux broches positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d'alimentation):

Connectez ici le connecteur d'alimentation sur le panneau avant du châssis. Vous pouvez configurer la façon de mettre votre système hors tension avec l'interrupteur d'alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du châssis. Appuyez sur l'interrupteur de réinitialisation pour redémarrer l'ordinateur s'il se bloque ou s'il n'arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l'indicateur d'état de l'alimentation sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le système est en marche. Le voyant DEL clignote lorsque le système est en mode veille S3. Le voyant DEL est éteint lorsque le système est en mode veille S4 ou lorsqu'il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d'activité du disque dur sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en train de lire ou d'écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un module de panneau avant consiste principalement en : interrupteur d'alimentation, interrupteur de réinitialisation, voyant DEL d'alimentation, voyant DEL d'activité du disque dur, haut-parleur, etc. Lorsque vous connectez le panneau avant de votre châssis sur cette barrette, vérifiez bien à faire correspondre les fils et les broches.

En-tête du haut-parleur Veuillez connecter le de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4) cet en-tête.

(voir p.1 No. 6)

+5V

DUMMY

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 4)

(voir p.1 No. 11)

FAN_SPEED_CONTROL CHA_FAN_SPEED +12V GND

Branchez les câbles du ventilateur aux connecteurs pour ventilateur et faites correspondre le fil noir à la broche de terre.

(PWR_FAN1 br. 3)

(voir p.1 No. 2)

Connecteur du ventilateur Veuillez connecter le câble de de l'UC ventilateur d'UC sur ce CPU_FAN_SPEED

(CPU_FAN1 br. 4) connecteur et brancher le fil

(voir p.1 No. 3) noir sur la broche de terre.

Bien que cette carte mère offre un support de (Ventilateur silencieux ventilateur de CPU à 4 broches, le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

En-tête d'alimentation ATX Veuillez connecter l'unité

(ATXPWR1 br. 24) d'alimentation ATX sur cet en-

(voir p.1 No. 5)

tête.

1

Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l'alimentation électrique ainsi qu'aux broches 1 et 13.

20-Installation de l'alimentation électrique ATX

12 24 1 13

Connecteur ATX 12V Veuillez connecter une unité

(ATX12V1 br. 8) d'alimentation électrique ATX

(voir p.1 No. 1) 12V sur ce connecteur.

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9) utilisée pour prendre en charge

(voir p.1 No. 18)

un module de port COM.

Embase d'intrusion châssis Cette _1 carte mère prend

(CI1 br.2) en charge la détection GND

(voir p.1 No. 21) d'OUVERTURE DE ^Siena BOÎTIER,

quidétecte tout retrait du

capot duchâssis. Cette fonction-

nécessite un châssis qui a été-

conçu pour la

détectiond'intrusion dans le

châssis.

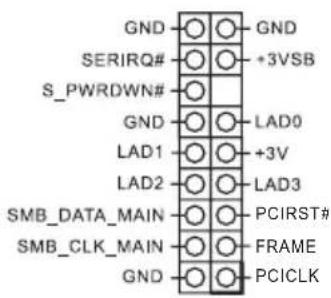

Embase TPM

(TPMS1 à 17 broches)

(voir p.1, No. 10)

GND SERIRQ# S_PWRDWN# GND LAD1 LAD2 SMB_DATA_MAIN SMB_CLK_MAIN GND +3VSB LAD0 +3V LAD3 PCIRST# FRAME PCICLK

Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

Embase de port d'impression All s'agit d'une interface pour le

(LPT1 25 broches) câble du port d'impression, qui (voir p.1 No. 18) permet le r'accordement SPD3 SPD4 SPD5 SPD6 SPD7 SPD8 SPD9 SPD1 SPD10 SPD11 SPD12 SPD13 SPD14 SPD15 SPD16 SPD17 SPD18 SPD19 SPD20 SPD21 SPD22 SPD23 SPD24 SPD25 SPD26 SPD27 SPD28 SPD29 SPD30 SPD31 SPD32 SPD33 SPD34 SPD35 SPD36 SPD37 SPD38 SPD39 SPD40 SPD41 SPD42 SPD43 SPD44 SPD45 SPD46 SPD47 SPD48 SPD49 SPD50 SPD51 SPD52 SPD53 SPD54 SPD55 SPD56 SPD57 SPD58 SPD59 SPD60 SPD61 SPD62 SPD63 SPD64 SPD65 SPD66 SPD67 SPD68 SPD69 SPD70 SPD71 SPD72 SPD73 SPD74 SPD75 SPD76 SPD77 SPD78 SPD79 SPD80 SPD81 SPD82 SPD83 SPD84 SPD85 SPD86 SPD87 SPD88 SPD89 SPD90 SPD91 SPD92 SPD93 SPD94 SPD95 SPD96 SPD97 SPD98 SPD99 SPD100

d'impression.

du port d'impression, quis le raccordement iques PE BUSY ACK# SPD7 SPD6 SPD5 SPD4 SPD3 SPD21 SPD11 STB# SLIN# PINIT# ERROR# AFD# GND

1. Introduzione

Embase de port d'impression All s'agit d'une interface pour le

(LPT1 25 broches) câble du port d'impression, qui STB#

(voir p.1 No. 18) permet le raccordement,

sile raccordement PE BUSY ACK# SPD6 LSPD7 1 SPD5 SPD4 SPD3 SPD2 SPD1 SLIN# PINIT# ERROR# AFD#

pratique de périphériques d'impression.
