사용 설명서 FM2A58M-HD+ R2.0 ASROCK

ASRock 의 FM2A58M-HD+ R2.0 메인 보드를 구매하여 주신것에 대하여 감사 드립니다. 이 메인보드는 염격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다. 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고 있습니다. 이 빠른 설치 안내서에는 마더보드에 대한 설명과 단계별 설치 방법이 실려 있습니다. 마더보드에 대한 보다 자세한 내용은 지원 CD 의 사용 설명서에서 확인할 수 있습니다.

메인보드의 사양이나 바이오스가 업 데이트 되기 때문에 이 사용자 설명서의 내용은 예고 없이 변경되거나 바 Joel 수가 있습니다. 만일을 생각해서 이 사용자 설명서의 어떤 변경이 있으면 ASRock 의 웹 사이트에서 언제든지 업 데이트를 하실 수 있습니다. 웹사이트에서 최신 VGA 카드와 CPU 지원 목록을 확인할 수 있습니다.
ASRock 의 웹사이트 주소는 http://www.asrock.com 입니다.
본 머더보드와 관련하여 기술 지원이 필요한 경우 당사 웹 사이트를 방문하여 사용 중인 모델에 대한 특정 정보를 얻으십시오.
www.asrock.com/support/index.asp

1.1 패키지 내용

ASRock FM2A58M-HD+ R2.0 마더보드 (Micro ATX 품 팩터)

ASRock FM2A58M-HD+R2.0 콚 설치 가이드

ASRock FM2A58M-HD+ R2.0 지원 CD

시리얼 ATA (SATA) 데이터 케이블 2 개 (선택 사양)

I/O 차폐 1 개

1.2 설명서

플랫폼 • Micro ATX 품 팩터

• 솔리드 콘덴서 구조
  -고 말도 유리 직물 PCB

CPU • 소켓 FM2+ 95W / FM2 100W 프로세서에 대한 지원

칩셋 • AMD A58 FCH (Bolton-D2)

메모리·듀얼 채널 메모리 기술 지원

• DDR3 DIMM 슬롯 2 개
• DDR3 2400+(OC)/2133/1866/1600/1333/1066 비-ECC, 언버퍼드 메모리를 지원
  • 최대 시스템 메모리 용량:32GB
• Intel® 익스트림 메모리 프로파일 (XMP)1.3/1.2 지원
• 최대 AMP 2400 의 AMD 메모리 프로파일 기술 (AMP) 지원

확장 슬롯 • 1 x PCI Express 3.0 x16 슬롯 (PCIE1: x16 모드)

* PCIE 3.0 은 FM2+ CPU 에서만 지원됩니다 . FM2 CPU 의

-경우 PCIE 2.0만 지원합니다.
- 1 개의 PCI Express 2.0 x1 슬롯
- 1 개의 PCI 슬롯
- AMD 듀얼 그래픽 지원

온보드 VGA • A 시리즈 APU 에 통합된 AMD Radeon HD 8000/7000 시리즈 그래픽

• FM2+ CPU 의 경우 DirectX 11.1, Pixel Shader 5.0 탑재 . FM2 CPU 의 경우 DirectX 11, Pixel Shader 5.0 탑재 .
• 최대 공유 메모리 2GB
• 3 개의 VGA 출력 옵션 : D-Sub, DVI-D 및 HDMI
  -삼중 모니터 지원
  • 최대 해상도 1920x1200 @ 60Hz 까지 HDMI 지원
• 최대 해상도 2560x1600 @ 60Hz 까지 Dual-link DVI-D 지원
• 최대 해상도 1920x1200 @ 60Hz 까지 D-Sub 지원
• 자동 립 싱크 (Auto Lip Sync), 딥 컬러 (Deep Color) (12bpc), xvYCC, HBR(고비트율 오디오 ), HDMI 지원 (HDMI 호환 모니터 필요 )
  • HDMI 로 블루레이 스테레오스코픽 3D 를 지원합니
• AMD Steady Video™ 2.0 지원 : 홀 / 온라인 비디오의 자동 떨 림감소를 위한 새로운 비디오 포스트 프로세싱 능력

• DVI-D 및 HDMI 포트를 이용한 HDCP 기능 지원
- DVI-D 및 HDMI 포트를 이용한 1080p Blu-ray (BD) 지원

오디오·5.1 CH HD Audio (Realtek ALC662 Audio Codec)

- 서지 보호 (ASRock 풀 스파이크 보호) 지원

- ELNA 오디오 캡

랜 • PCIE 1 개, Gigabit LAN 10/100/1000 Mb/s

• Realtek RTL8111GR

- Wake-On-WAN 지원

- Wake-On-LAN 지원

• 조명 /ESD 보호 (ASRock 풀 스파이크 보호) 지원

• LAN 케이블 감지 지원

-절전형 이더넷 802.3az 지원

- PXE 지원

후면판 I/O·1 개 PS/2 마우스 포트

- 1 개 PS/2 키보드 포트

- 1 개의 D-Sub 포트

- 1 개의 DVI-D 포트

- 1 개의 HDMI 포트

- 6 개디폴트 USB 2.0 포트 (ESD 보호 (ASRock 폴 스파 이크 보호) 지원)

- 1 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45 LAN 포트

-오디오 책:라인 인/전방 스피커/마이크

저장 장치 • 6 개 의 SATA2 3.0Gb/s 커넥터, RAID (RAID 0, RAID 1 및 RAID 10), NCQ, AHCI 및 “ 핫 플러그 ” 기능 지원

온보드 헤더

및 커넥터

-프린트 포트 헤더 1 개

• COM 포트 헤더 1 개

-새시 침입 헤더 1 개

- TPM 헤더 1 개

- CPU 팬 커넥터 1 개 (4 핀)

-새시 팬 커넥터 1 개 (4 핀)

- 전원 팬 커넥터 1 개 (3 핀)

•24 핀 ATX 전원 헤더 1 개

• 4 핀 ATX 12V 파워 콘넥터 1 개

- 전면부 오디오 콘넥터 1 개

- USB 2.0 헤더 2 개 (4 개의 추가 USB 2.0 포트를 지원하는 헤더 2 개)

BIOS·64Mb GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

• “플러그 앤 플레이”지원
  -ACPI 1.1 웨이크 - 업 이벤트와의 호환
  -점퍼 프리 지원
  • 점퍼 프리 지원; SMBIOS 2.3.1 지원
  -DRAM,VDDP,VDDR 전압 멀티 조절

하드웨어 모 니터

• CPU 온도 감지
  -마더보드 온도 감지
• CPU 회전 속도계:샤시(케이스)팬 회전 속도계
  -새시 회전 속도계:샤시(케이스)팬 회전 속도계
  • CPU/새시 저소음 팬
  •CPU/새시 팬 멀티스피드 컨트롤
• 케이스 열림 감지
  -전압 감시 기능: +12V,+5V,+3.3V,Vcore

OS·마이크로 소프트 Windows

^® 8.1 32 비트 /8.1 64 비트 /

7 32 비트 /7 64 비트

인증서 • FCC, CE, WHQL

- ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨)

*상세한 제품정보는 당사의 웹사이트를 방문할수있습니다.

http://www.asrock.com

1.3 점퍼 셋팅

그림은 점퍼를 어떻게 씻업 하는지를 보여줍니다. 점퍼 캡이 핀 위에 있을 때, 점퍼는 “쇼트” 입니다. 점퍼 캡이 핀 위에 없을 때 점퍼는 “오픈” 입니다. 그림은 3 개의 핀 중 1-2 번 핀이 “쇼트” 임을 보여주는 것이며, 점퍼 캡이 이 두 핀 위에 있음을 보여주는 것입니다.

Short

Open

점퍼 세팅

CMOS 초기화

(CLRCMOS1, 3 핀 점퍼)

(1페이지,21번항목참조)

CMOS 삭제기본 설정

참고: CLRCMOS1 을 사용하여 CMOS 에 들어 있는 데이터를 삭제할 수 있습니다. 시스템 매개변수를 삭제하고 기본 설정으로 복원하려면, 컴퓨터를 끄고 전원 공급장치에서 플러그를 뽑으십시오. 15 초를 기다린 다음 점퍼 캡을 사용하여 CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락하십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 를 업데이트하자마자 CMOS 를 삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일, 1394 GUID, MAC 주소가 삭제됩니다.

CMOS를 지울 경우 케이스 열림이 감지됩니다. BIOS 옵션 Clear Status (상태지우기) 를 조정해 이전의 새시 침입 상태에 대한 기록을 지우십시오.

1.4 온보드 헤더 및 커넥터

이 콘넥터는 점퍼가 아닙니다. 이 콘넥터 위에 점퍼 캡을 사용하지마세요. 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다!

시리얼 ATA2 커넥터 6 개의 시리얼 ATA2

(SATA_1: 1 페이지, 8 번 항목 참조)

(SATA_2:1페이지,9번항목참조)

(SATA_3:1페이지,13번항목참조)

(SATA_4: 1 페이지, 12 번 항목 참조)

(SATA_5:1페이지,15번항목참조)

(SATA_6:1페이지,14번항목참조)

부 저장

케이블

터가 내부

에이블을

SATA2

.0 Gb/s의

데이터 전송 속도를 지원합니다.

USB 2.0 헤더

(9 핀 USB6_7)

(1 페이지, 16 번 항목 참조)

(9 핀 USB8_9)

(1 페이지, 17 번 항목 참조)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

본 머더보드에는 I/O 패널에 있는 6 개의 기본 USB 2.0 포트 외에도 USB 2.0 헤더가 2 개 있습니다. 각각의 USB 2.0 헤더는 2 개의 USB 2.0 포트를 지원할 수 있습니다.

전면부 오디오 콘넥터

(9 핀 HD_AUDIO1)

(1페이지,20번항목참조)

입니다.

이 콘넥태 ^GND 요디오 장치를 PRESENCE#

MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

편리하게 조절하고 연결할 수 있는 전면 오디오 인터페이스

1. High Definition Audio(고음질 오디오)는 책 센스 기능을 지원하나, 제대로작동하려 면 새시의 패널 와이어가 HAD 를 지원해야 합니다. 이 설명서 및 새시 설명서의지침을 따라 시스템을 설치하십시오.

2. AC'97 오디오 패널을 사용하는 경우, 이를 아래와 같이 프런트 패널의 오디오헤 더에 설치하십시오.

A. Mic_IN (MIC)을 MIC2_L에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고, Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C. Ground (GND) 을 Ground (GND) 에 연결합니다.
D. MIC_RET 및 OUT_RET는 HD 오디오 패널 전용입니다. 이들을 AC'97 오디오 패널에 연결 하지 않아도 됩니다.

E. 앞면 마이크 작동.

Windows® 8.1 / 8.1 64 비트 / 7 / 7 64 비트 OS 의 경우 :

Realtek 제어판에서 "FrontMic" ( 앞면 마이크)

로 가서 "Recording Volume" (리코딩 볼륨)을 조정합니다.

시스템 콘넥터 이 콘넥터는 시스템 ^1 FD저며 패 (9 핀 PANEL1) 널기능을 지원하기 위한 GND (1 페이지, 7 번 항목 참조) 것입니다.

새시의 전원 스위치,리셋 스위치,시스템 상태 표시등을 아래의 핀 할당에 따라 이해더에 연결합니다.케이블을 연결하기 전에 양극 핀과 음극 핀을 기록합니다.

PWRBTN(전원 스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끄는방법을 구성할 수 있습니다.

RESET(리셋 스위치):

새시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가 켜져 있습니다. 시스템이 S1 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S3/S4 대기 상태 또는 전원 꺼짐(S5) 상태에 있을 때는 LED 가 꺼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다.

전면 패널 디자인은 셜시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 셜시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

새시 스피커 헤더

(4 핀 SPEAKER 1) 연결하십시오

(1페이지,6번항목참조)

DUMMY SPEAKER

새시 스피커를 이 헤더에

새시 및 전원 팬 커넥터

(4 핀 CHA_FAN1)

(1 페이지, 11 번 항목 참조)

(3 핀 PWR_FAN1)

(1페이지,2번항목참조)

FAN_SPEED_CONTROL CHA_FAN_SPEED +12V GND

팬 케이블을 팬 커넥터에 연결하고 접지 핀에는 검은색 전선을 연결하십시오.

CPU 팬 커넥터 CPU 팬 케이불을 SP에 캠넥터에

(4 핀 CPU_FAN1) 연결하고 흑색 ^CPU_FAN_SPEED 접지 핀에

(1페이지,3번항목참조)맞추십시오

본 머더보드가 4 핀 CPU 팬 (저소음 팬) 지원을 제공하기는 하지만 팬 속도 제어기능없이도 3 핀 CPU 팬을 성공적으로 작동할 수 있습니다. 본 머더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결 하십시오.

1-3 번 핀에 연결됨

3 핀 팬 설치

ATX 전원 헤더

(24 핀 ATXPWR1) 연결하십시오.

(1페이지,5번항목참조)

ATX 전원 공급기를 이 헤더에

이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만,

종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이

가능합니다.20 핀 ATX 전원 공급장치를 사용하려면,

Pin 1과 Pin 13으로 전원공급장치를 연결하십시오.

20 핀 ATX 전원 공급장치 설치

ATX 12V 파워 콘넥터 ATX 12V 플레공가 달린

(8 핀 ATX12V1) 전원공급장치를 이 카

(1페이지,1번항목참조)연결해야충분한전력을

공급할 수 있습니다.그러지

않을 경우 전원을 켜 수

없습니다.

시리얼포트 컨넥터 이 콘넥터는 RR제리얼 포트

(9 핀 COM1) 모듈을 지원합니다

(1페이지,19번항목참조)

RRX010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010 DDTR#1 DDSR#1 CCTS#1 GND TTXD1 DDCD#1 RRI#1 RRTS#1

새시 침입 헤더 이 메인보드는 샘사 화버가 제

(2 핀 CI1) 거되면 이를 감지하는 케이 GND

(1페이지,22번항목참조)열림감지기능을지원합니다.

이 기능은 새시에 새시 침입 감

지 디자인이 있어야 가능합니다

다.

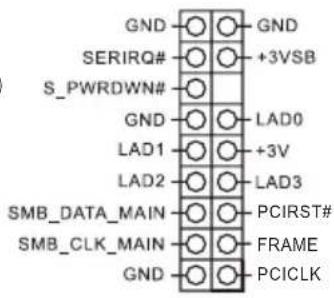

TPM 헤더

(17 핀 TPMS1)

(1페이지,10번항목참조)

GND SERIRQ# S_PWRDWN# GND LAD0 LAD1 +3V LAD2 LAD3 SMB_DATA_MAIN PCIRST# SMB_CLK_MAIN FRAME GND PCICLK

이 커넥터는 키, 디지털 인

증서,암호 및 데이터를 안

전하게 보관할 수 있는

TPM(Trusted Platform Module) 시스템을 지원합니다.

TPM 시스템은 네트워크 보안을 강화하고, 디지털 신원을

보호하며 플랫폼 무결성을 유지합니다.

프린트 포트 헤더 이것은 프린터 장치를 편리하게

(25 핀 LPT1) 연결할 수 있도록 해주는 프

三

(1페이지,18번항목참조)
