MANUAL DE USUARIO FM2A58M-HD+ R2.0 ASROCK

richiede unochassis con

Gracias por su compra de ASRock FM2A58M-HD+ R2.0 placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una guía de instalación paso a paso. Puede encontrar una información más detallada sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especificaciones de la placa madre y el software de BIOS podrían ser actualizados, el contenido de este manual puede ser cambiado sin aviso. En caso de cualquier modificación de este manual, la versión actualizada estará disponible en el website de ASRock sin previo aviso. También encontrará las listas de las últimas tarjetas VGA y CPU soportadas en la página web de ASRock. Website de ASRock http://www.asrock.com Si necesita asistencia técnica en relación con esta placa base, visite nuestra página web con el número de modelo específico de su placa. www.asrock.com/support/index.asp

1.1 Contenido de la caja

Placa base ASRock FM2A58M-HD+ R2.0 (Factor forma Micro ATX)

Guía de instalación rápida de ASRock FM2A58M-HD+ R2.0

CD de soporte de ASRock FM2A58M-HD+ R2.0

Dos cables de datos Serial ATA (SATA) (Opcional)

Una protección I/O

1.2 Especificación

Platafor-ma	• Factor de forma Micro ATX• Diseño de los Condensadores: Solid• PCB de fibra de vidrio de alta densidad
Procesa-dor	• Admite zócalos de procesadores FM2+ 95W / FM2 100W
Chipset	• AMD A58 FCH (Bolton-D2)
Memoria	• Soporte de Tecnología de Memoria de Doble Canal• 2 x DDR3 DIMM slots• Apoya DDR3 2400+(OC)/2133/1866/1600/1333/1066 non-ECC, memoria de un-buffered• Máxima capacidad de la memoria del sistema: 32GB• Compatible con Intel® Extreme Memory Profi le (XMP)1.3/1.2• Admite tecnología de perfil de memoria AMD (AMP, Memory Profile Technology) hasta AMP 2400
Ranuras de Expan-sión	• 1 x ranuras PCI Express 3.0 x16 (PCIE1: modo x16)* Solo se admite PCIE 3.0 con FM2+ CPU. Con FM2 CPU, solo se admite PCIE 2.0.• 1 x ranura PCI Express 2.0 x1• 1 x ranura PCI• Admite AMD tarjeta gráfi ca dua
VGA On-Board	• Gráficos integrados de serie 8000/7000, HD AMD Radeon con APU de serie A• DirectX 11.1, Sombreador de píxeles 5.0 con FM2+ CPU. DirectX 11, Sombreador de píxeles 5.0 con FM2 CPU.• 2GB de Memoria máxima compartida• Tres opciones de salida VGA: D-Sub, DVI-D y HDMI• Compatible con monitores triples• Admite HDMI con una resolución máxima de 1920x1200 a 60 Hz

• Admite Dual-link DVI-D con una resolución máxima de 2560x1600 a 60 Hz
• Admite D-Sub con una resolución máxima de 1920x1200 a 60 Hz
• Admite Sincronización automática entre audio y vídeo, Deep Color (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con HDMI (se necesita un monitor compatible con HDMI)
• Admite la función 3D estereoscópica Blu-ray con HDMI
• Admite AMD Steady Video™ 2.0: Nueva capacidad de pospro cesamiento de vídeo para reducción automática de oscila ciones en vídeo doméstico y en línea
• Admite la función HDCP con puertos DVI-D y HDMI
• Apoya la reproducción de Blu-rayo de 1080p (BD) con puertos DVI-D y HDMI

Audio

• 5.1 CH HD Audio (Realtek ALC662 Audio Codec)
- Admite protección contra subidas de tensión (Protección Integral contra Picos de ASRock)
- Tapas de audio ELNA

LAN

• LAN Gigabit PCIE x1 10/100/1000 Mb/s
• Realtek RTL8111GR
- Admite Reactivación en WAN
• Compatible con Wake-On-LAN
- Admite protección contra rayos/ESD (Protección Integral contra Picos de ASRock)
- Admite detección de conexión de cable LAN
- Compatible con Ethernet de consumo eficiente de energía 802.3az
- Compatible con PXE

Entrada/

• 1 x puerto de ratón PS/2
• 1 x puerto de teclado PS/2
• 1 x Puerto D-Sub
• 1 x Puerto DVI-D
• 1 x Puerto HDMI
- 6 x puertos USB 2.0 predeterminados (Admite protección ESD (Protección Integral contra Picos de ASRock))

• 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y LED de VELOCIDAD)
• Conexión de audio: Entrada de línea / Altavoz frontal / Micrófono

Almace- namiento

- 6 x conectores SATA2 de 3,0 Gb/s compatibles con funciones RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y de “conexión en caliente” compatibles con funciones NCQ, AHCI y de “conexión en caliente”

Conectores

• 1 x cabecera de puerto de impresora
• 1 x En-tête de port COM
• 1 x Conector de detección de intrusión en el chasis
• 1 cabezal TPM
• 1 x Conector de ventilador de CPU (4-pin)
• 1 x Conector de ventilador de chasis (4-pin)
• 1 x Conector de ventilador de alimentacion (3-pin)
• 1 x 24-pin cabezal de alimentación ATX
• 1 x 4-pin conector de ATX 12V power
• 1 x Conector de audio de panel frontal
- 2 x Cabezal USB 2.0 (admite 4 puertos USB 2.0 adicionales) (Admite protección ESD (Protección Integral contra Picos de ASRock))

BIOS

• 64Mb AMI BIOS legal UEFI AMI compatible con GUI
- Soporta "Plug and Play"
• ACPI 1.1 compliance wake up events
- Soporta "jumper free setup"
- Soporta SMBIOS 2.3.1
• Múltiple ajuste de DRAM, VDDP, VDDR Voltage

Monitor Hardware

• Sensibilidad a la temperatura del procesador
• Sensibilidad a la temperatura de la placa madre
• Taquimetros de los ventiladores del procesador y del CPU
• Taquimetros de los ventiladores del procesador y del chasis

• Ventilador silencioso del CPU y el chasis

• Control de ajuste de la velocidad del ventilador de la CPU y el chasis
  • Control de APERTURA DE CARCASA
  • Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

os

- En conformidad con Microsoft® Windows® 8.1 32 bits / 8.1 64 bits / 7 32 bits / 7 64 bits

Certifica- ciones

- FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente de alimentación que cumpla con la directiva ErP/EuP)

* Para más información sobre los productos, por favor visite nuestro sitio web: http://www.asrock.com

1.3 Setup de Jumpers

La ilustración muestra como los jumpers son configurados. Cuando haya un jumper-cap sobre los pins, se dice gue el jumper está "Short". No habiendo jumper cap sobre los pins, el jumper está "Open". La ilustración muestra un jumper de 3 pins cuyo pin 1 y pin 2 están "Short".

Jumper

Setting

Limpiar CMOS

Restablecimiento de la CMOS

Nota: CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los parámetros del sistema y restablecer la configuración predeterminada de los mismos, apague el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica. Deje que transcurran 15 segundos y, después, utilice un puentepara cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perfil predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita.

Si borra la memoria CMOS, se puede detectar un caso de abertura. Ajuste la opción del BIOS "Clear Status" (Borrar estado) para borrar elregistro del estado de intrusión anterior del chasis.

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque las cubiertas de los puentes sobre estos cabezales y conectores. El colocar cubiertas de puentes sobre los conectores y cabezales provocará un daño permanente en la placa base.

Conexiones de serie ATA2 Estas seis conexiones de

(SATA_1: vea p.1, N. 8)

(SATA_2: vea p.1, N. 9)

(SATA_3: vea p.1, N. 13)

(SATA_4: vea p.1, N. 12)

(SATA_5: vea p.1, N. 15)

(SATA_6: vea p.1, N. 14)

SATA_1 SATA_2 SATA_3 SATA_4 SATA_5 SATA_6

serie ATA2 (SATA2) admiten cables SATA para dispositivos de almacenamiento internos. La interfaz SATA2 actual permite una velocidad de transferencia de 3.0 Gb/s.

Cabezal USB 2.0 Además de seis puertos

(9-pin USB6_7) USB 2.0 predeterminados en el

(vea p.1, N. 16) panel de E/S, hay dos bases

(9-pin USB8_9) de conexiones USB 2.0 en

(vea p.1, N. 17) esta placa base. Cada una de

Conector de audio de

panel frontal cable de audio de panel frontal

(9-pin HD_AUDIO1) que permite conexión y control

(vea p.1, N. 20) conveniente de apparatos de

Este es una interface para de panel frontal conexión y control e apparatos de OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L Audio.

Audio.

1. El Audio de Alta Definición soporta la detección de conector, pero el cable de panel en el chasis debe soportar HDA para operar correctamente. Por favor, siga las instrucciones en nuestro manual y en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC'97, instálelo en la cabecera de sonido del panel frontal de la siguiente manera:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.
C. Conecte Ground (GND) a Ground (GND).
D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No necesitará conectarlos al panel de sonido AC'97.

E. Activación del micrófono frontal.

En sistemas operativos Windows

^® 8.1 / 8.1 64-bit / 8 / 8 64-bit / 7 / 7

64-bit: Acceda a la ficha "FrontMic" (Micrófono frontal) del panel de control Realtek. Ajuste la posición del control deslizante "Recording Volume" (Volumen de grabación).

Cabezal de panel de sistema Este cabezar acomoda varias

(9-pin PANEL1) dunciones de panel

(vea p.1, N. 7) sistema.

Conecte el interruptor de alimentación, el interruptor de restablecimiento y el indicador de estado del sistema situados en el chasis con esta cabecera en función de las siguientes asignaciones de contacto. Preste atención a los contactos positivos y negativos antes de conectar los cables.

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del chasis. Puede configurar la forma de apagar su sistema mediante el interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del chasis. Pulse el interruptor de restablecimiento para restablecer el equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel frontal del chasis. El LED se enciende cuando el sistema esté en funcionamiento. El LED parpadea cuando el sistema se encuentre en estado de suspensión S3. El LED se apaga cuando el sistema se encuentre en estado de suspensión S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal del chasis. El LED se enciende cuando el disco duro esté leyendo o escribiendo datos.

Es posible que el diseño del panel frontal varíe en función del chasis. Un módulo del panel frontal consiste principalmente de interruptor de alimentación, interruptor de restablecimiento, LED de alimentación, LED de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel frontal del chasis a esta cabecera, asegúrese de que las asignaciones de cables y las asignaciones de contactos coincidan correctamente.

Cabezal del altavoz del chasis Conectes el altavoz del chasis a

(4-pin SPEAKER1) su cabezal.

(vea p.1, N. 6)

Conectores de ventilador de chasis

(4-pin CHA_FAN1)

(vea p.1, N. 11)

FAN_SPEED_CONTROL CHA_FAN_SPEED +12V GND

Por favor, conecte los cables del ventilador a los conectores de ventilador, haciendo coincidir el cable negro con la patilla de masa.

(3-pin PWR_FAN1)

(vea p.1, N. 2)

Conector del ventilador Conecte el cable del ventilador

de la CPU de la CPU a este conéctor y +12V

(4-pin CPU_FAN1) haga coincidir el cable negro

(vea p.1, N. 3)

Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso) de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá funcionando correctamente incluso sin la función de control de velocidad del ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el conector del ventilador de procesador de esta placa base, conéctelo al contacto 1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

Cabezal de alimentación ATX Conecte la fuente de

(24-pin ATXPWR1) alimentación ATX a su cabezal.

(vea p.1, N. 5)

A pesar de que esta placa base incluye in conector de alimentación ATX de 24 pins, ésta puede funcionar incluso si utiliza una fuente de alimentación ATX de 20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13.

Instalación de una Fuente de Alimentación ATX de 20 Pins

12 24 1 13

Conector de ATX 12V power Tenga en cuenta que es

(8-pin ATX12V1) necesario conectar este

(vea p.1, N. 1) conector a una toma de

corriente con el enchufe ATX

12V, de modo que proporcione

suficiente electricidad. De lo

contrario no se podrá encender.

Cabezal del puerto COM Este cabezal del puerto COM

(9-pin COM1) se utiliza para admitir un

(vea p.1, N. 19)

módulo de puerto COM.

Conector de detección de intrusión en el chasis Esta placa base admite la

(2-pin Cl1) función de control de

(vea p.1, N. 22)

APERTURA DE CARCASA,

quepermite detectar si se

haretirado la cubierta del

chasis.Dicha función requiere

unchasis con diseño

específicopara la detección de

intrusiónen el chasis.

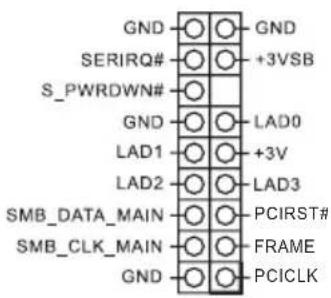

Cabezal TPM

(TPMS1 de 17 pines)

(consulte la pág.1, N. 10)

GND SERIRQ# S_PWRDWN# GND LAD0 LAD1 +3V LAD2 LAD3 SMB_DATA_MAIN PCIRST# SMB_CLK_MAIN FRAME GND PCICLK

Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

Cabecera de puerto de impresora Esta es una interfaz de puerto

(LPT1 de 25 terminales) para cable de impresora que

(vea p.1, N. 18) permite conectar cómodamente

dispositivos de impresión

conectar cómodamente sión SLCT PE L BUSY ACK# SPD7 SPD6 SPD3 SPD4 SPD1 SPD0 SLIN# PINIT# ERROR# AFD#
