KULLANIM KILAVUZU FM2A58M-HD+ R2.0 ASROCK

ASRock'ın kesintisiz titiz kalite denetimi altında üretilen güvenilir bir anakart olan AS-Rock FM2A58M-HD+ R2.0 anakartını satın aldığınız için teşekkür ederiz. ASRock'ın kalite ve dayanıklılık konusundaki kararlılığına uygun güçlü tasarımıyla mükemmel bir performans sunar.

Bu Hızlı Takma Kılavuzu anakarta giriş ve adım adım takma kılavuzu içerir. Anakart hakkında daha ayrıntılı bilgiyi Destek CD'sinde sunulan kullanıcı kılavuzunda bulabilirsiniz.

Anakart özellikleri ve BIOS yazılımı güncelleştirilebileceğinden bu kılavuzun içeriği önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun -da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com

Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin. www.asrock.com/support/index.asp

1.1 Paket İçindekiler

ASRock FM2A58M-HD+ R2.0 Anakart (Micro ATX Form Faktörü)

ASRock FM2A58M-HD+ R2.0 Hızlı Takma Kılavuzu

ASRock FM2A58M-HD+ R2.0 Destek CD'si

2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

1 x G/Ç Panel Kalkanı

1.2 Özellikler

Platform	• Micro ATX Form Faktörü• Katı Bağlayıcı tasarımı• Yüksek Yoğunluklu Cam Elyaflı Kumaş PCB
CPU	• Yuva FM2+ 95W / FM2 100W işlemciler için destek
Yonga seti	• AMD A58 FCH (Bolton-D2)
Bellek	• Çift Kanallı DDR3 Belleği Teknolojisi• 2 x DDR3 DIMM yuva• DDR3 2400+(OC)/2133/1866/1600/1333/1066 ECC olmayan, ara belleksiz bellek• Sistem belleğinin maks. kapasitesi: 32 GB• Intel® Extreme Bellek Profi lini (XMP)1.3/1.2 destekler• AMP 2400'e kadar AMD Bellek Profili Teknolojisini (AMP) destekler
Genişletme Yuvası	• 1 x PCI Express 3.0 x16 yuva (PCIE1: x16 modu)* PCIE 3.0 yalnızca FM2+ İşlemci ile desteklenir.FM2 İşlemciyle, yalnızca PCIE 2.0 destekler.• 1 x PCI Express 2.0 x1 yuva• 1 x PCI yuva• AMD Dual Graphics'i destekler
Grafikler	• A serisi APU'da tümleşik AMD Radeon HD 8000/7000 serisi grafikler• FM2+ İşlemciyle DirectX 11.1, Pixel Shader 5.0. FM2 İşlemciyle DirectX 11, Pixel Shader 5.0.• Maks. paylałoştlan bellek 2GB• ьз VGA 3экэю sesenepi: D-Sub, DVI-D ve HDMI• Üçlü Monitör Desteği• 60Hz'de 1920x1200'e kadar maks. ızızınırıkble HDMI Teknolojisini destekler• 60Hz'de 2560x1600'e kadar maks. ızızınırıkble Dual-link DVI-D'yə destekler• 60Hz'de 1920x1600'ya kadar maks. ızızınırıkble D-Sub'ə destekler

• Auto Lip Sync, Deep Color (12bpc), HDMI ile xvYCC ve HBR'yi (Ybksek Bit Həzlə Ses) destekler (Uyumlu HDMI monitur gerekir)
• HDMI bulunan Blu-Ray stereoskopik 3D'yi desteklemektedir
• AMD Steady Video™ 2.0'yu destekler: Ev/çevrimiçi videoda otomatik titreşim azaltma için yeni video işleme sonrası özelliği
  • DVI-D ve HDMI portlarəyla HDCP iolevini destekler
  • DVI-D ve HDMI portlarəyla Tam HD 1080p Blu-ray (BD) oynatəmənə destekler

Ses

- Dalgalanma Korumasını destekler (ASRock Tam Ani Yükseliş Koruması)

• ELNA Ses Kapakları

LAN

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s

• Realtek RTL8111GR

• WAN üzerinden açma destekler

• LAN Açılışini Destekler

- Yıldırım/ESD Korumasını destekler (ASRock Tam Anı Yükseliş Koruması)

• LAN Kablo Algılama'yı destekler

- Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

- PXE özelliğini destekler

Arka Panel G/3

• 1 x PS/2 Fare Portu

• 1 x PS/2 Klavye Portu

• 1 x D-Sub Portu

• 1 x DVI-D Portu

• 1 x HDMI Portu

- 6 x Kullanıma Hazır USB 2.0 Portu (ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması))

- 1 x RJ-45 LAN Portu, LED'li (AKT/L3NK LED'i ve HIZ LED)

• HD Ses Jakı: Hat Girişi / Ön Hoparlör / Mikrofon

Depolama

- 6 x SATA2 3,0Gb/sn konektör, donanım RAID (RAID 0, RAID 1 ve RAID 10), NCQ, AHCI ve "Sistem Aʒəkken Bileşen Takma" işlevlerini

Konektör

• 1 x Yazdərma Portu fiioi
• 1 x COM portu fişi
• 1 x Kasaya Yetkisiz Erişim fişi
• 1 x TPM bağlantısı
• 1 x Conector do ventilador da CPU (4 pinos)
• 1 x Conector do ventilador da chassis (4 pinos)
• 1 x Conector do ventilador da energia (3 pinos)
• 1 x 24 pin ATX güç konektörü
• 1 x 4 pin 12V güç konektörü
• 1 x Ön panel ses konektörü
- 2 x USB 2.0 fiş (4 USB 2.0 portu destekler) (ESD Korumasını destekler (ASRock Tam Anı Yükseliş Koruması))

BIOS

Özelliği

• 64 Mb AMI BIOS
• GUI destekli AMI UEFI Geçerli BIOS
• "Tak Çalıştır"ı destekler
• ACPI 1.1 Uyumlu Uyandırma Olayları
- Jumpersiz ayarlamayı destekler
• AMBIOS 2.3.1 Desteği
• DRAM, VDDP, VDDR Voltaj Çoklu ayarı

Donanim

Monitör

• CPU Sıcaklık Duyarlılığı
- Kasa Sıcaklık Duyarlılığı
• CPU Fan Takometresi
• Kasa Fan Takometresi
• CPU/Kasa Sessiz Fani
• CPU/Kasa Fan Çoklu-Hız Kontrolü
• KASA AÇIK algılaması
• Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

is

- Microsoft Windows ^® 8.1 32-bit / 8.1 64-bit / 7 32-bit / 7 64-bit

Sertifika-

• FCC, CE, WHQL

lar

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları gösterilmektedir. Jumper kapağı pinler üzerine yerleştirildiğinde jumper "Kapalı" dır. Jumper kapağı pinler üzerindeyken jumper "Açık" tır. Şekilde pin1 ve pin2'si "Kapalı" olan jumper kapağı bu 2 pine yerleştirilmiş 3-pinli jumper gösterilmektedir.

Short

Open

Jumper

Ayar

CMOS'u temizleme

Not: CLRCMOS1, CMOS'daki verilerinizi temizlemenize olanak sağlar. Sistem parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı kapatın ve güç kablosunun fişini güç kaynağından çekin. 15 saniye sonra, pin2 ve pin3'ü CLRCMOS1'de 5 saniye kısaltmak için bir atlaticı şapkası kullanın. Ancak, BIOS'u güncelledikten hemen sonra lütfen CMOS'u temizlemeyin. BIOS'u güncellemeyi tamamladığınızda CMOS'u temizlemeniz gerekirse, ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı varsayılan profili, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen aklınızda bulundurunuz.

CMOS'u temizlerseniz, kasa açma algılanabilir. Lütfen "Temizleme Durumu" BIOS seçeneğini önceki kasaya yetkisiz erişim durumunun kaydı için ayarlayın.

1.4 Yerleşik Fisler ve Konektörler

Yerleşik fisler ve konektörler jumper DEĞİLDİR. Bu fislerin ve konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN. Fislerin ve konektörlerin üzerine jumper kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!

Seri ATA2 Konektörler

(SATA_1: bkz. s.1, No. 8)

(SATA_2: bkz. s.1, No. 9)

(SATA_3: bkz. s.1, No. 13)

(SATA_4: bkz. s.1, No. 13)

(SATA_5: bkz. s.1, No. 15)

(SATA_6: bkz. s.1, No. 14)

Bu altı Seri ATA2 (SATA2)

koneklör, dal mil depolama SATA cihazları için SATA veri kablolarını destekler. Geçerli SATA2 alayü Zü 3,0 Gb/sn veri SATA 5 SATA 6 aktarım hızına için verir.

USB 2.0 Fişleri

(9-pinli USB6_7)

(bkz. s.1 No. 16)

(9-pinli USB8_9)

(bkz. s.1 No. 17)

G/Ç panelindeki varsayılan USB\_PWR

altı USB 2.0 portundan başka,

bu anakartta iki USB 2.0 fişi

bulunur. Per USB 2.0 fişi iki

USB 2.0 portunu destekler.

USB_PWR

Ön Panel Ses Fişi

(9-pinli HD_SES1)

(bkz. s.1 No. 21)

Bu, panel GND ses kablosu için

MIC_RET uygun bağlantı sağlayan ve

ses cihazlarını kontrol etmeyi sağlayan bir arayüzdür. J_SENSE OUT2_R MIC2_R MIC2_L

1. Yüksek Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses fişine aşağıdaki gibi takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Ground'u (GND) Ground'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC'97 ses paneli için bağlamanız gerekmez.
E. Ön mikrofonu etkinleştirmek için Windows® 8.1 / 8.1 64-bit / 7 / 7 64-bit İS için: Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses Seviyesi”ni ayarlayın.

Sistem Paneli Fisi

(9-pinli PANEL1)

(bkz. s.1 No. 7)

Bu fiş, birçok sistem ön paneli

işlevini barındırır PWRBTN# GND

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın. Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sifirlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar donarsa veya normal bir yeniden başlatma gerçekleştirilemezse, bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED'i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken LED söner.

HDLED (Sabit Disk Çalışma LED'i):

Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk veri okurken veya yazarken LED yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit disk çalışma LED'i, hoparlör vb. bulunur. Kasa ön panel modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa Hoparlörü Fişi

(4-pinli SPEAKER1)

(bkz. s.1 No. 6)

Lütfen kasa nepanörünü bu fişe

bağlayın.

Kasa/güç Fan Konektörü

(4-pinli CHA_FAN1)

(bkz. s.1 No. 11)

Lütfen kasa fan kablolarını

fanına bu konektöre bağlayın

FAN_SPEED_CONTROL ve siyah kabloyu toprak pinine

bağlayın.+12V GN

(3-pinli PWR_FAN1)

(bkz. S.1 No. 2)

CPU Fan Konektörü Lütfen fan kablolarını CPU

(4-pinli CPU_FAN1) fanına bu konektöre bağlayın

(bkz. s.1 No. 3) ve siyah kabloyu toprak-pinine

bağlayın.

Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.

3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı planlıyorsanız, lütfen Pin 1-3'e bağlayın.

Pin 1-3 Bağlı ←

3-Pinli Fanı Takma

ATX Güç Konektörü

(24-pinli ATXPWR1)

(bkz. s.1 No. 5)

Lütfen bir ATX güç kaynağını

bu konektöre bağlayın.

Bu anakart 24-pinli ATX güç konektörü sağlasa da geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da çalışabilir. 20-pinli ATX güç kaynağını kullanmak için, lütfen güç kaynağını zı Pin 1 ve Pin 13'le birlikte takın.

20-Pinli ATX Güç Kaynağını Takma

12

ATX 12V Güç Konektörü

(8-pinli ATX12V1)

(bkz. s.1 No. 1)

bağlayın.

Lütfen bir ATX 12V güç

kaynağınbu konektöre

Seri port Fişi

(9-pinli COM1)

(bkz. s.1 No. 19)

BURXOM1 fişi bir seri port

Kasaya Yetkisiz Erişim Fişi Büranakart, kasa kapağının

(2-pinli CI1) çıkarılıp çıkarılmadığıngND

(bkz. S.1 No. 22) algılayan KASA AÇIK algılama

özelliğini destekler. Bu özellik,

kasaya yetkisiz erişim

tasarımına sahip bir kasa

gerektirir.

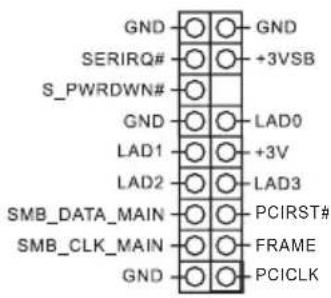

TPM Bağlantısı

(17-pin TPMS1)

(bkz. sf.1, No. 10)

GND SERIRQ# S_PWRDWN# GND LAD0 LAD1 +3V LAD2 LAD3 SMB_DATA_MAIN PCIRST# SMB_CLK_MAIN FRAME GND PCICLK

Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanması da yardımcıdır.

Yazdırma Portu Fişi

(25-pinli LPT1)

(bkz. s.1 No. 18)
