MANUAL DE USUARIO QC5000-ITX/WIFI ASROCK

Gracias por comprar la placa base ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH (Factor de forma Mini-ITX)
• Guía de instalación rápida de ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH
• CD de soporte de ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH
  • 2 cables de datos Serie ATA (SATA) (Opcional)
• 1 escudo panel I/O
• 1 antenna WiFi ASRock de 2,4GHz (sólo para QC5000-ITX/WiFi)
• 1 tornillo para el módulo WiFi (sólo para QC5000-ITX / QC5000-ITX/PH)

1.2 Especificaciones

Plataforma	• Factor de forma Mini-ITX• Diseño de los Condensadores: All Solid• PCB de fibra de vidrio de alta densidad
CPU	• APU AMD FT3 Kabini A4-5000 Quad-Core
Memoria	• 2 ranuras DDR3 DIMM• Compatible con memoria no-ECC, sin búfer DDR3 1600/1333/1066• Capacidad máxima de la memoria del sistema: 16GB
Ranura de expansión	• 1 ranura PCI Express 2.0 x16 (PCIE1: modo x4)• 1 ranura Express mini-PCI: para el módulo WiFi
Gráficos	• Tarjeta gráfico AMD RadeonTM HD 8330• DirectX 11.1, Pixel Shader 5.0• Memoria compartida máxima: 2GB• Cuatro opciones de salida VGA: D-Sub, DVI-D, HDMI y DisplayPort 1.2• Compatible con HDMI con máxima resolución hasta 4K x 2K (4096x2160) @ 24Hz o 4K x 2K (3840x2160) @ 30Hz• Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz• Compatible con D-Sub con máxima resolución hasta 2048x1536 @ 60Hz• Compatible con DisplayPort 1.2 con máxima resolución hasta 4K x 2K (4096x2160) @ 30Hz• Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI)• Compatible con función HDCP con puertos DVI-D, HDMI y DisplayPort 1.2• Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D, HDMI y DisplayPort 1.2
Audio	• 7.1 Audio CH HD con Protección de contenido (Realtek ALC892 Audio Codec)• Compatible con audio Blu-ray Premium• Admite protección contra subidas de tensión (Protección Integral contra Picos de ASRock)

LAN

• LAN Gigabit PCIE x1 10/100/1000 Mb/s
• Realtek RTL8111E
• Compatible con Wake-On-LAN
- Admite protección contra rayos/ESD (Protección Integral contra Picos de ASRock)
- Admite detección de conexión de cable LAN
- Compatible con Ethernet de consumo eficiente de energía 802.3az
- Compatible con PXE

LAN inalámbrica (sólo para QC5000-ITX/WiFi)

Módulo WiFi-802.11n

• 1T1R 150 Mbps IEEE 802.11n / 54 Mbps IEEE 802.11g / 11 Mbps IEEE 802.11b
• Admite el modo de estación (modo Infraestructura y mod Ad-hoc)

Panel trasero I/O

• 1 puerto de antena (sólo para QC5000-ITX/WiFi)
• 1 puerto de ratón/teclado PS/2
• 1 puerto D-Sub
- 1 puerto DVI-D
• 1 puerto HDMI
• 1 puerto DisplayPort 1.2
• 1 puerto de salida SPDIF óptica
- 2 puertos USB 2.0 (Admite protección ESD (Protección Integral contra Picos de ASRock))
- 2 puertos USB 3.0 (APU AMD FT3 Kabini A4-5000 Quad-Core) (Admite protección ESD (Protección Integral contra Picos de ASRock))
- 2 puertos USB 3.0 (Etron EJ188H) (Admite protección ESD (Protección Integral contra Picos de ASRock))
- 1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
- Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono

Almace- namiento

• 2 conectores SATA3 de 6,0 Gb/s de APU AMD FT3 Kabini A4-5000 Quad-Core, compatibles con las funciones NCQ, AHCI y "Hot Plug"
• 2 conectores SATA3 de 6,0 Gb/s de ASMedia ASM1061, compatibles con las funciones NCQ, AHCI y "Hot Plug"

Conectores	1 cabezal de puerto COM1 cabezal TPM1 conector de ventilador de la CPU (de 3 pines)2 conectores de ventilador del chasis (1 de 4 pines y 1 de 3 pines)1 conector de alimentación ATX de 24 pines1 conector de audio del panel frontal2 cabezales USB 2.0 (compatibles con 4 puertos USB 2.0) (Admite protección ESD (Protección Integral contra Picos de ASRock))1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0) de Etron EJ188H (Admite protección ESD (Protección Integral contra Picos de ASRock))
Características del BIOS	BIOS legal UEFI AMI de 32Mb compatible con interfaz gráfica de usuario multilingüeSoporta “Plug and Play”Eventos de reactivación conformes con ACPI 1.1Compatible con SMBIOS 2.3.1Multiajuste de voltaje de DRAM
Monitor del hardware	Método de sensor de temperatura de la CPU/ChasisTacómetro del ventilador de CPU/ChasisVentilador silencioso de la CPU/ChasisControl multivelocidad del ventilador de la CPU/ChasisControl del voltaje: +12V, +5V, +3,3V, CPU Vcore
SO	Compatible con Microsoft® Windows® 8.1 de 32 bits / 8.1 de 64 bits / 8 de 32 bits / 8 de 64 bits / 7 de 32 bits / 7 de 64 bits / XP de 32 bits / XP de 64 bits* Windows® XP no admite USB 3.0
Certificaciones	FCC, CE, WHQLCompatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda "Corto". Si no coloca la tapa de puente en los pines, el puente queda "Abierto". La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son "Cortos" cuando se coloca una tapa de puente en estos 2 pines.

Short

Open

Puente de borrado de CMOS

(CLRCMOS1)

(consulte la pág.1, N.º 3)

Borrado de CMOSPredeterminado

CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.° 7)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de alimentación del sistema):

conéctelo al indicador del estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.

consulte la pág.1, N.º 8)

(SATA3_2:

consulte la pág.1, N.º 9)

(SATA3_A0:

consulte la pág.1, N.º 11)

(SATA3_A1:

consulte la pág.1, N.º 10)

SATA3_A0 SATA3_1 SATA3_A1 SATA3_2

Estos cuatro conectores

SATA3 son compatibles con cables de datos SATA

para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

Cabezales USB 2.0

(USB2_3 de 9 pines)

(consulte la pág.1, N.º 16)

(USB4_5 de 9 pines)

(consulte la pág.1, N.º 15)

USB_PWR P- P+ GND DUMMY 1 P- GND USB_PWR

Además de dos puertos USB 2.0 en el panel I/O, esta placa base conti dos cabezales. Cada cabezal USB 2.0 admite dos puertos.

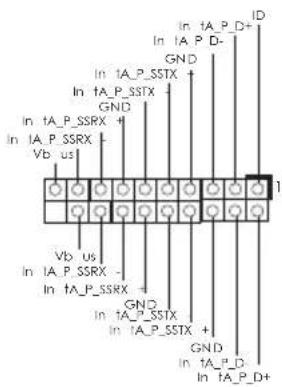

Cabezal USB 3.0

(USB3_2_3 de 19 pines)

(consulte la pág.1, N.º 1)

In 1A_P_D+ In 1A_P_D- GND In 1A_P_SSTX In 1A_P_SSTX GND In 1A_P_SSRX In 1A_P_SSRX Vb us Vb us In 1A_P_SSRX - In 1A_P_SSRX GND In 1A_P_SSTX In 1A_P_SSTX + GND In 1A_P_D- In 1A_P_D+

Además de cuatro puertos USB 3.0 en el panel I/O, esta placa base contiene un cabezal. Cada cabezal USB 3.0 admite dos puertos.

Cabezal de audio del

panel frontal

(HD_AUDIO1 de 9 pines)

(consulte la pág.1, N.º 18)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, instálelo en el cabezal de audio del panel frontal siguiendo los siguientes pasos:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente para el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha “micrófono frontal” (FrontMic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

Cabezal de altavoces del chasis

(SPEAKER1 de 4 pines) (consulte la pág.1, N.º 12)

Conecte el altavoz del chasis a este cabezal.

Conectores del ventilador de la chasis

(CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 4)

(CHA_FAN2 de 3 pines) (consulte la pág.1, N.º 6)

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

Conectores del ventilador de la CPU

(CPU_FAN1 de 3 pines) (consulte la pág.1, N.º 13)

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

Conector de alimentación ATX

(ATXPWR1 de 24 pines)

(consulte la pág.1, N.º 5)

Esta placa base

contiene un conector de alimentación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13.

Cabezal de puerto serie (COM1 de 9 pines)

(consulte la pág.1, N.º 14)

Este cabezal COM1 admite un módulo de puerto serie.

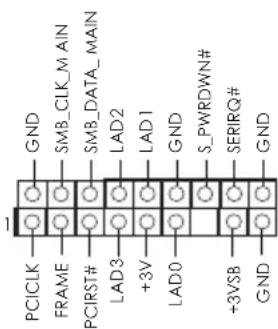

Cabezal TPM

(TPMS1 de 17 pines)

(consulte la pág.1, N.º 17)

GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2 LAD1 S_PWRDWN# SERIRQ# GND PCICLK FRAME PCIRST# LAD3 +3V LAD0 +3VSB GND

Este conector es

compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege identidades digitales y garantiza la integridad de la plataforma.

1 Введение

Terminal do painel de sistema (PAINEL1 de 9 pinos) (consultar p.1, N.º 7)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

consultar p.1, N.° 8)

(SATA3_2:

consultar p.1, N.º 9)

(SATA3_A0:

consultar p.1, N.° 11)

(SATA3_A1:

consultar p.1, N.° 10)

SATA3_A0 SATA3_1 SATA3_A1 SATA3_2

para dispositivos de

armazenamento interno

(consultar p.1, N.° 16)

(USB4_5 de 9 pinos)

(consultar p.1, N.° 15)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

(consultar p.1, N.° 18)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

(consultar p.1, N.° 12)

DUMMY SPEAKER

(consultar p.1, N.° 4)

(CHA_FAN2 de 3 pinos)

(consultar p.1, N.° 6)

(consultar p.1, N.° 13)

(consultar p.1, N.° 5)

(consultar p.1, N.° 14)

Este terminal COM1 suporta um módulo de porta de série.

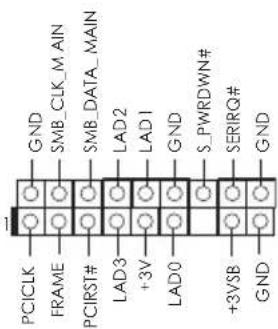

Terminal TPM
